Устройство для улавливания черпаков при обрыве черпаковой цепи драги

Устройство для улавливания черпаков при обрыве черпаковой цепи драги

Иллюстрации

Показать все

Реферат

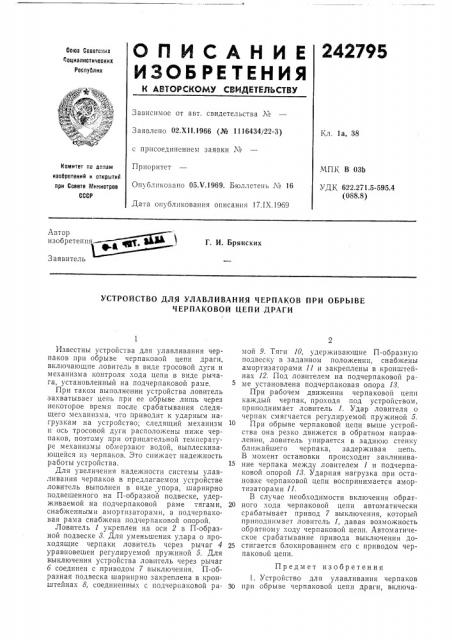

ОПИСАНИЕ

ИЗОБ РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.Х11,1966 (№ 1116434/22-3) с присоединением заявки ¹

Приоритет

Опубликовано 05Х.1969. Бюллетень ¹ 16

Кл. la, 38

Комитет по делам

МПК В 03b изобретений и открытий при Совете Министров

СССР

УДК 622.271.5-595.4 (088.8) Дата опубликования описания 17.IX.1969

Автор изобретенпг юмв М ф р е

3 аявитель

Г, И. Брянских

УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ЧЕРПАКОВ ПРИ ОБРЫВЕ

ЧЕРПАКОВОЙ ЦЕПИ .ДРАГИ

Известны устройства для улавливания черпаков при обрыве черпаковой цепи драги, включающие ловитель в виде тросовой дуги и механизма контроля хода цепи в виде рычага, установленный на подчерпаковой раме, При таком выполнении устройства ловитель захватывает цепь при ее обрыве лишь через некоторое время после срабатывания следящего механизма, что приводит к ударным нагрузкам на устройство; следящий механизм и ось тросовой дуги расположены ниже черпаков, поэтому при отрицательной температуре механизмы обмерзают водой, выплескивающейся из черпаков. Это снижает надежность работы устройства.

Для увеличения надежности системы улавливания черпаков в предлагаемом устройстве ловитель выполнен в виде упора, шарнирно подвешенного на П-образной подвеске, удерживаемой на подчерпаковой раме тягами, снабженнттми амортизаторами, а подчерпакоиая рама снабжена подчерпаковой опорой.

Ловитель 1 укреплен на оси 2 в П-образной подвеске 8. Для уменьшения удара о проходящие черпаки ловитель через рычаг 4 уравновешен регулируемой пружиной 5. Для выключения устройства ловитель через рычаг б соединен с приводом 7 выключения. П-образная подвеска шарнирно закреплена в кронштейнах Ь, соединенных с подчерпаковой рамой 9. Тяги 10, удерживающие П-образную подвеску в заданном положении, снабжены амортизаторами 11 и закреплены в кронштейнах 12. Под ловителем на подчерпаковой раме установлена подчерпаковая опора 13.

При рабочем движении черпаковой цепи каждый черпак, проходя под устройством, приподнимает ловитель 1. Удар ловителя о черпак смягчается регулируемой пружиной 5.

10 При обрыве черпаковой цепи выше устройства она резко движется в обратном направлении, ловитель упирается в заднюю стенку ближайшего черпака, задерживая цепь.

В момент остановки происходит заклинива15 ние черпака между ловителем 1 и подчерпаковой опорой 18. Ударная нагрузка при остановке черпаковой цепи воспринимается амортизаторами 11.

В случае необходимости включения обрат20 ного хода черпаковой цепи автоматически срабатывает привод 7 выключения, который приподнимает ловитель 1, давая возможность обратному ходу черпаковой цепи. Автоматическое срабатывание привода выключения до25 стигается блокированием его с приводом черпаковой цепи.

Предмет изобретения

1. Устройство для улавливания черпаков

30 при обрыве черпаковой цепи драги, включа242795 ремис ход сР а гсд ю иепи

Составизель В. Бабков-Эстеркии

Редактор Т. Н. Караиова Техред T. П. Курилко Корректор М. В. Радзииская

Заказ 2206 1праж 480 Подписпое

ЦНИИПИ Ко!питета по делаги изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ющее ловитель, установленный на подчерпаковой раме, отличающееся тем, что, с целью увеличения надежносги системы, ловитель выполнен в виде упора и подвешен шарнирно на

П-образной подвеске, удерживаемой на подчерпаковой раме тягами, снабженными амортиз атор ам и.

2, Устройство по п. 1, отлича ощеесл тем, что подчерпаковая рама в месте установки ловителя снабжена подчерпаковой опорой.
