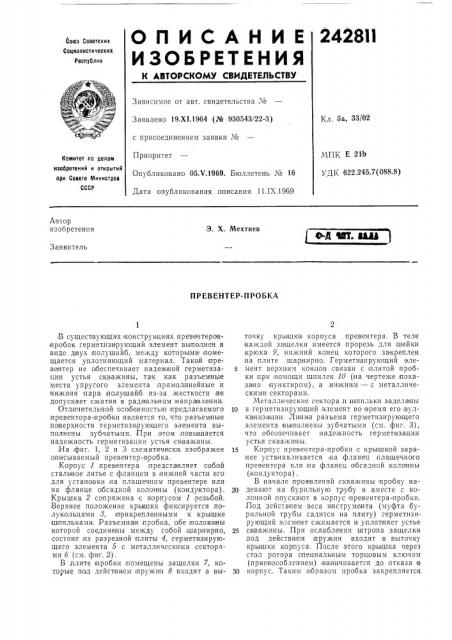

2428И

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства чь

Заявлено 19.Х1,1964 (№ 930543/22-3) с присоединением заявки №

Приоритет

Опубликовано 05.V,1969. Бюллетень № 16

Дата опубликования описания 11.IX.1969

Кл. 5а, 33/02

Milli Е 21Ь

УДК 622.245.7(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Э. Х. Мехтиев

Заявитель

ПРЕВЕНТЕР-ПРОБКА

В существующих конструкциях превентеровпро бок герметизирующий элемент вьсполнен в виде двух по.7ушайб, между которыми помещается уплотняющий материал. Такой превентер не о беспечивает надежной герметизации устья скважины, так как разъемные места упругого элемента, прямолинейные и нижняя пара полушайб из-за жесткости не допускает сжатия в радикальном IHàïðà BëåHHH.

Отличительной особенностью,пред7агаемого превентора-,пробки является то, что разъемные поверхности терметизирующего элемента выполнены зубчатььми. При этом,повы шается наде?кность герметизации устья скважины.

На фиг. 1, 2 и 3 схематически, изображен описываемый превентер-пробка. .Корпус 1 превентера,представляет собой сталыное литье с фланцем в,ни?кней части его для установки,на плашечном преве нтере или на фланце о бсадной колоHiHbl (кондуктора) .

Крышка, 2 сопряжена с корпусом 1 .резьбой.

Верхнее положение крьвшки фиксируется,полукольцами 8, IllðHêðåïëåííûìH к крышке шпильками,. Разъемная пробка, обе .половины которой соединены между собой шар нирно, состоит,из разрезной плиты 4, герметизирующего элемента 5 с металлическими секторами б (см. фиг. 2).

В плите пробки позтещены защелки 7, которые под действием пружин 8 входят в выточку крышки, корпуса превентера. B теле каждой за|щелки имеется прорезь для шейки крюка 9, нижний конец которого закреплен на плите шарнирно. Герметизпрующий эле5 мент верхним концов связан с .плитой пробки,при помощи шпилек 10 (на чертеже показа но пунктиром), а,нижним — с металлическими секторами.

Металлические сектора,и шпильки заде7а ны

10 в герметизирующий элемент во вре?мя его ву7канизации. Лини и разъема герметизирующего элемента вьсполнены зубчатыми (см. фиг. 3), что обеспечивает надежность герметизации устья скважи,ны.

15 Корпус пре вентера-пробки с крышкой зара нее устанавливается на фланец плашечно го превентера или на фланец обсадной колонны (кондуктора).

В начале проявлений скважины пробку на20 девают на бурильную труэбу и вместе с ко7онной опускают в корпус превентера-пробки.

Под действием веса инструмента (муфта бурильной трубы садится на плиту) герметизирующий элемент сжимается и. уплотняет устье

25 скважины. При ослаблении штропа .защелки ,под действием пружин входят в выточку крышки корпуса. После этого крьсшка через стол ротора специальным торцовым ключом (приспособлением) ввинчивается до отказа IB

30 корпус. Таким образом пробка закрепляется

242811

9<с. 1

9 иг. 2

Составитель Ю. Белобородой

Редактор Т. Н. Каранова Техред Л. Я. Левина Корректор А. Б. Родионова

Заказ 2290/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 в корпусе автоматически,,после чего бури льный инстру мент расхаживается в,пределе длины одной трубы (между муфтами трубы).

Извлечение пробки из корпуса, осуществляется следующи м образом. Под действием веса инструмента муфтой бурильной тру бы герметизирующий,элемент сжимается, и крьвшка корпу.са отвиячивается до отказа.

Концы штро па надеваются яа крюки 9 и при натяжении, штропа крюки стремятся BQIBepнуться вокруг своей оси. Товда под действием крюков, защелки выходят из выточки крылышки и перемещаются в пазу плиты пробки. Таким образом пробка освобождается,и при подъеме инструмента она,свободно выходит из корпу са п ревентер а- пробки, 5 .Предмет изобретения

|Превентер-пробка для герметизации устья скважины, состоящий из корпуса и пробки с герметизирующим элементом, отличающийся

10 тем, что, с целью по вышения надежности герметизацик устья скважины, разъем ньпе поверхности герметизирующего элемента вылолнены зчбчатыми.
