Боек пластового пробоотборника

Боек пластового пробоотборника

Иллюстрации

Показать все

Реферат

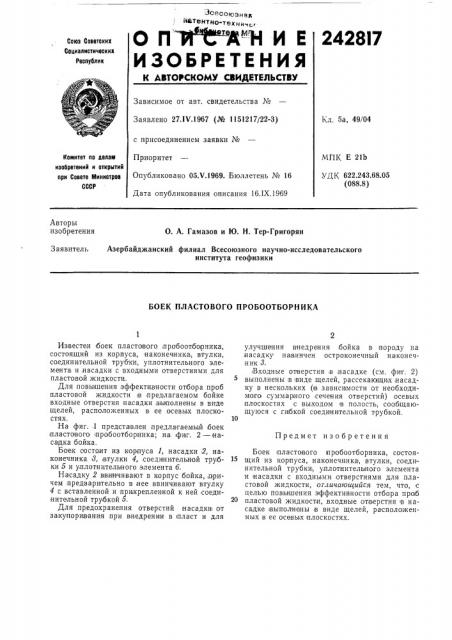

Зс союзнагт и"е л

ОП НИ

ИЗОБРЕТЕНИЯ

2428I7

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 27.IV.1967 (№ 1151217/22-3) Кл. 5а, 49/04 с присоединением заявки №

Приоритет

Опубликовано 05.Ч.1969. Бюллетень № 16

Дата опубликования описания 16.IX.1969

МПК Е 21Ь

УДК 622.243.68.05 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

О. А. Гамазов и Ю. Н. Тер-Григорян

Азербайджанский филиал Всесоюзного научно-исследовательского института геофизики

Заявитель

БОЕК ПЛАСТОВОГО ПРОБООТБОРНИКА

Предмет изобретения

Известен боек пластавого,пробоотбо рника, состоящи и из корпуса, наконечника,, втулки, соединительной трубки, уплотнительного элемента, и,насадки с входными отверстиями для пластовой жидкости, Для повышения эффективности отбора проб пластовой жидкости в предлагаемом бойке входные отверстия насадки .выполнены в виде щелей, расположенных в ее осевых плоскостях, На фиг. 1 представлен предлагаемый, боек пластового пробоотборника; на, фиг. 2 — |насадка бойка.

Боек состоит из корпуса !, насадки 2, наконечника. д, втулки 4, соеди ни тельно и тру бки 5 и уплотнительного элемента б.

Насадку 2 BIBивчивают в корпус бойка,,причем предварительно в нее ввинчивают втулку

4 с вставленной и прикрепленной к ней соединительной трубкой б.

Для предохранения отверстий насадки от закупоривания при внедрении в пласт и для улучшения внедрения, бойка в породу на насадку навинчен остроконечный наконечник у. Входные отверстия в,насадке (см. фит. 2) выполнены в виде щелей, рассекающих насадку в нескольких (e зависимости от необходимого суммарного сечения отверстий) осевых плоскостях с выходом в полость, соо б щающуюся с ги бкой соединительной трубкой.

Боек пластового про боотборника, состоящий из корпуса, наконечника, втулки, соединительной трубки, уплотнительного элемента и IHасадки с входными отверстиями для пластовой жидкости, or,ãè÷àþùèéñÿ тем, что, с целью пов ышения эффективности отбора про 6

20 пластовой жидкости, .входные отверстия в наса дке выполнены в виде щелей, расположенных в ее осевых плоскостях.

242817

Фие 8

Составитель Т. Ясенева

Текред Т. П. Курилко Корректор А. Б, Родионова

Редактор М, Андреева

Заказ 2297/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
