Контейнер с отражающей поверхностью для создания мультиэффектного визуального отображения

Контейнер с отражающей поверхностью для создания мультиэффектного визуального отображения

Иллюстрации

Показать все

Реферат

Уровень техники изобретения

Область техники, к которой относится изобретение

Настоящее изобретение относится, в общем, к технологиям упаковки и этикетирования, которые создают объекты, такие как контейнеры с изображениями, привлекательными для потребителей, а более конкретно, к контейнерам и способам производства таких контейнеров, которые снабжаются этикетками способом, который для наблюдателя создает изображение, которое кажется смещенным с поверхностей контейнера, или сложное изображение, которое имеет много измерений или слоев, таких как изображение переднего плана, основное или центральное изображение и фоновое изображение.

Релевантный уровень техники

Компании, реализующие свои продукты, непрерывно ищут лучшие способы отличить свой продукт от продуктов конкурентов на переполненных прилавках розничных продавцов. Это особенно актуально для продуктов, которые могут быть похожи по вкусу, внешнему виду или другим характеристикам, таких как вода, алкогольные и безалкогольные напитки и многие другие продукты потребления, включающие в себя шампунь, жидкое мыло и т.п. Чтобы отличить свои продукты, эти компании обратились к упаковке, чтобы попытаться создать повышенную привлекательность на полке и заставить потребителя выбрать их продукт относительно продукта конкурента в точке продажи или предприятии розничной торговли. Например, колеретки, этикетки, полностью обертывающие корпус тары, или другие этикетки могут использоваться, чтобы упаковать контейнер с продуктом потребления, и включают в себя красочные изображения или бросающуюся в глаза графику, которые предназначены для того, чтобы привлечь потребителя и заставить его купить продукт. Упаковка продукта особенно важна для продуктов, которые могут выбираться на основе цены или других факторов, отличных от приверженности к данной марке, и для продуктов, которые являются новыми на рынке. В этих случаях потребители часто будут выбирать один продукт относительно другого просто из-за способа, которым он упакован.

Продукты часто упаковываются в бутылки, жестяные банки, банки, чашки и/или контейнеры, которые имеют необычную форму, например помещение сиропа в контейнер, имеющий форму человека или бревенчатого домика. Алкогольные напитки, такие как водка, могут также принимать уникальные формы, чтобы привлечь внимание потребителя. Обычно используется контейнер или бутылка со стандартной формой, но применяются этикетки, которые являются красочными или включают в себя красочные или графические изображения, чтобы привлечь потребителей. Например, последние новшества в упаковке включают в себя этикетки для контейнеров с прозрачной жидкостью, которые дают возможность клиенту видеть изображение через стенки контейнера и жидкость в контейнере, где изображение кажется прикрепленным к стенке контейнера. В таких контейнерах изображение может быть напечатано на этикетке, которая прикреплена к задней стороне контейнера, или изображение может быть напечатано непосредственно на задней стороне контейнера. В некоторых контейнерах применяются этикетки, полностью обертывающие корпус тары, которые включают в себя текст на внутренней поверхности, который видим через прозрачную жидкость в контейнере или видим после того, как менее прозрачная жидкость удалена (например, чтобы предоставить результаты конкурса или другую информацию после того, как напиток потреблен). Упаковка для контейнеров может даже включать в себя этикетки с линзовыми материалами, чтобы увеличить изображение, создать трехмерное изображение и/или создать движущееся изображение. Текущей проблемой является разработка новых идей упаковки, которые достигают новых эффектов или образов при небольшом или отсутствующем росте стоимости упаковки.

Все еще востребованы новаторские конструкции упаковки и технологии, которые повышают привлекательность продуктов потребления на полке. Такие конструкции упаковки и технологии должны предоставлять отличающиеся образы или графические изображения для контейнера с продуктом, в то же самое время управляя дополнительными расходами на упаковку. В некоторых случаях желательно, чтобы дизайн упаковки и технологии в соответствии с настоящим изобретением были объединены с существующими процессами упаковки и/или этикетирования, чтобы управлять расходами на обработку или изготовление.

Сущность изобретения

Настоящее изобретение адресует вышеуказанные проблемы, предоставляя контейнеры (и способы изготовления таких контейнеров), которые приспособлены для создания многомерных отображений, что значительно улучшает привлекательность таких контейнеров на полке. Изобретение также предоставляет одну или более этикеток или других компоновок визуального отображения, которые могут быть прикреплены к контейнерам или другим объектам. Как правило, каждый контейнер включает в себя отражатель или отражающую поверхность на задней стороне прозрачного или полупрозрачного контейнера (например, пластиковой, керамической или стеклянной бутылки, банки, коробки или другого контейнера). Центральное или основное изображение напечатано на этой отражающей поверхности или иным образом предоставлено на задней стороне контейнера или отражающей поверхности. Обрамляющий элемент предусмотрен на передней стороне контейнера, и этот обрамляющий элемент включает в себя шаблон изображения и прозрачное смотровое отверстие или окно (здесь "отверстие" или "окно" являются любой частью обрамляющего элемента, через которую направлена линия взгляда наблюдателя, и не ограничиваются законченной или обведенной рамкой/контуром). Обрамляющий элемент может включать в себя четкие изображения или шаблоны изображения или просто предоставлять закрывающую изображение область, определяющую незакрывающую изображение область, предоставляя смотровое отверстие (например, непрозрачная или полупрозрачная поверхность, которая, например, может быть получена с помощью матирования или пескоструйной обработки поверхности, в то же время оставляя часть прозрачной или практически прозрачной). Шаблон изображения может включать в себя фоновые изображения, граничащие с внешней поверхностью контейнера, и смотровое отверстие направляет линию взгляда наблюдателя на заднюю сторону контейнера и отражающую поверхность и основное изображение. Изображения переднего плана могут быть предоставлены посредством просмотра направленной наружу стороны фоновых изображений или с помощью дополнительных напечатанных изображений, предоставленных на обрамляющем элементе. В этом способе контейнер эффективно формирует многомерную графику или отображение, так как наблюдатель одновременно просматривает изображение переднего плана на передней стороне контейнера, центральное или основное изображение в задней части контейнера на или перед отражающей поверхностью и также фоновые изображения через отражающую поверхность. Фоновые изображения показаны наблюдателю как физически находящиеся за основным или центральным изображением из-за их местоположения на передней стороне контейнера и использования отражающей поверхности.

Ожидается, что концепции изобретения для формирования необычайно динамического визуального эффекта с помощью отражающей поверхности легко будут приспособлены для тароупаковочного производства в попытке отличить продукты. Частично, из-за низкой дополнительной стоимости упаковки идея относительно отражающей поверхности и изображений может быть легко предоставлена с помощью технологий печати и этикетирования. Например, изображения могут быть предусмотрены на или напечатаны на двух тонких пластиковых этикетках или на одной этикетке, полностью обертывающей корпус тары, с помощью ротогравюры, флексографической печати или другой известной технологии печати. В некоторых случаях изображения могут просто печататься на или накладываться непосредственно на боковую стенку контейнера. Идеи изобретения применимы почти к любому объекту с прозрачными или полупрозрачными стенками, такому как стеклянные, керамические или пластиковые бутылки, банки, жестяные банки, чашки и другие контейнеры, используемые, чтобы содержать продукты, или к любому контейнеру, где часть контейнера является прозрачной или, по меньшей мере, частично прозрачной (например, контейнер может быть просто прозрачным или практически прозрачным, где располагается или предусматривается отражающая поверхность и часть обрамляющего элемента, предоставляющего смотровое отверстие или окно). Более того, диапазон продуктов, которые могут быть упакованы с помощью идей отображения, довольно велик и, как предполагается, включает в себя воду, целебные напитки, газированные и алкогольные напитки и другие жидкие или твердые продукты потребления, такие как шампунь, мыло, пена для ванн, духи, косметические товары и многие другие прозрачные или полупрозрачные вещества. Даже непрозрачные продукты могут быть упакованы с помощью этих способов, при этом визуальные эффекты могут быть видны после использования или удаления продукта. Изобретение может рассматриваться как "мультиэффект", в котором: отражающая поверхность создает плавающий/центрирующий эффект для основного изображения или объекта через отраженное фоновое изображение(я) и искажение; оптическая система контейнеров и объектов, сконфигурированных согласно изобретению, поддерживает это центрирование основного изображения и также может создать анимационный эффект через смещение и искажение изображения точки обзора (POV). Оптическая система контейнеров или объектов также создает эффект исчезновения, "стирая" изображение между зеркалом и боковой стенкой через общее внутреннее отражение, когда контейнер или объект просматривается через поверхность не под требуемым углом (например, не просматривается через смотровое отверстие/окно или обрамляющий элемент).

Более подробно, предоставляется контейнер, который упакован или снабжен этикеткой для создания требуемого визуального эффекта. Контейнер включает в себя боковую стенку, часть которой сформирована из практически прозрачного материала, и боковая стенка задает внутреннее пространство для приема продукта (такого как, но не только, прозрачная жидкость). Боковая стенка включает в себя переднюю часть и заднюю часть, отдаленную от передней части. Контейнер может быть запечатан, иметь съемную крышку или колпачок или быть открытой сверху чашей. Контейнер может быть объединен с дозирующим механизмом, таким как головка распылителя, клапан пульверизатора насосного типа или т.п. (не показано). Контейнер дополнительно включает в себя компоновочный узел визуального отображения, закрепленный на внешней поверхности боковой стенки. В некоторых вариантах осуществления, однако, компоновочный узел визуального отображения или его части предусмотрены на внутренней поверхности боковой стенки, или внутри, или как часть боковой стенки. Компоновочный узел отображения может быть предусмотрен в одной или более этикетках, прикрепленных к внешней поверхности боковой стенки, и включает в себя зеркальный элемент, который прикреплен к задней части боковой стенки. Зеркальный элемент включает в себя отражающую поверхность, близкую, а в некоторых случаях примыкающую, к внешней поверхности боковой стенки. Основное или центральное изображение (такое как напечатанное/фотографическое изображение героя, знаменитого человека и т.п.) расположено или предусмотрено между отражающей поверхностью и внешней поверхностью боковой стенки. Основное изображение может быть напечатано непосредственно на отражающей поверхности или может быть нанесено на боковую стенку контейнера. В определенных вариантах осуществления боковая стенка в задней части изогнута или образует дугу, и отражающая поверхность и основное изображение закреплены на боковой стенке так, чтобы соответствовать форме задней части, например, чтобы иметь круглое поперечное сечение. Контейнер может дополнительно включать в себя обрамляющий элемент на передней части боковой стенки, и обрамляющий элемент может включать в себя одно или более фоновое изображение, напечатанное на внешней поверхности контейнера или на внутренней поверхности обрамляющего элемента. Обрамляющий элемент может также включать в себя смотровое отверстие или окно, которое свободно от фоновых изображений и направляет линию взгляда наблюдателя через контейнер на отражающую поверхность и основное изображение, в связи с чем фоновые изображения одновременно отражаются от отражающей поверхности.

В другом аспекте изобретения предусмотрена система упаковки для формирования визуальных эффектов или иллюзий. Система включает в себя бутылку, имеющую боковую стенку с частью, которая, по меньшей мере, полупрозрачна для света. Зеркальный элемент закреплен или расположен в первой части боковой стенки, которая включает в себя поверхность, которая отражает свет. Зеркальный элемент также включает в себя напечатанное основное изображение на отражающей поверхности, и это изображение расположено близко или соприкасается с первой частью боковой стенки. Система дополнительно включает в себя напечатанное фоновое изображение, примыкающее ко второй части боковой стенки и расположенное на расстоянии от напечатанного основного изображения. Фоновое изображение может быть выбрано по своим симметричным характеристикам или напечатано как зеркальное изображение так, что оно кажется "правильным" наблюдателю в отражающей поверхности. В этом способе фоновое изображение просматривается в отражающей поверхности и кажется находящимся на расстоянии за основным изображением наблюдателю, смотрящему на отражающую поверхность через переднюю сторону бутылки. Также примыкающим к фоновому изображению предусмотрено смотровое отверстие, которое, по существу, является прозрачным и в типичном варианте расположено непосредственно напротив основного изображения поперек полости, заданной внутренними поверхностями боковой стенки. Непрозрачная рамка может использоваться, чтобы задавать смотровое отверстие, и изображения переднего плана могут быть напечатаны или иным образом предоставлены на этой непрозрачной рамке, и в этих случаях изображение переднего плана, основное изображение и фоновое изображение все одновременно видны наблюдателю как часть сложного отображения, созданного системой упаковки.

Еще в одном аспекте изобретения предоставлена этикетка для формирования визуального эффекта. Этикетка включает в себя отражающий элемент, обрамляющий элемент и основное изображение. Основное изображение расположено или предусмотрено непосредственно около отражающего элемента. Отражающий элемент, обрамляющий элемент и основное изображение, размещены на этикетке так, что отражающий элемент расположен относительно обрамляющего элемента так, что основное изображение просматривается вместе с отражением обрамляющего элемента через обрамляющий элемент, когда этикетка нанесена на объект. Объект может принимать ряд форм, таких как бутылка, чаша, банка, кубок, другой контейнер, игрушка, сувенирный продукт или т.п.

Краткое описание чертежей

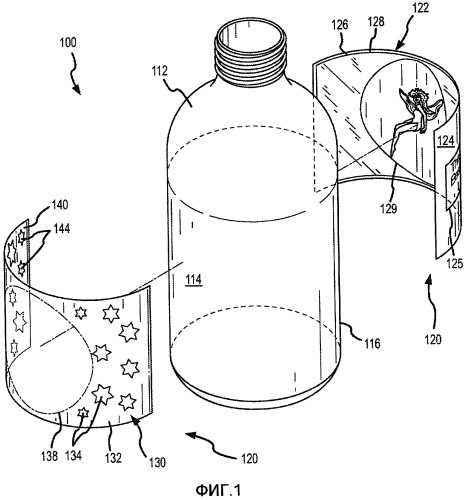

Фиг. 1 является покомпонентным видом в перспективе контейнера с компоновочным узлом визуального отображения настоящего изобретения для формирования изображения или графического отображения для наблюдателя снаружи контейнера.

Фиг. 2 иллюстрирует контейнер на фиг. 1 в собранном виде.

Фиг. 3 является поперечным сечением контейнеров на фиг. 1 и 2, взятым по линии 3-3 на фиг. 2, показывающей линии взгляда или просмотра для наблюдателя через смотровое отверстие или окно компоновочного узла визуального отображения на отражающую поверхность, содержащую основное или центральное изображение.

Фиг. 4 иллюстрирует внутреннюю поверхность (т.е. поверхность, которая соприкасается с внешними поверхностями боковой стенки контейнера) этикетки, обернутой вокруг корпуса тары, изготовленной согласно варианту осуществления настоящего изобретения с отражающей поверхностью и центральным изображением, предоставленным в зеркальном элементе, и фоновыми изображениями и смотровым отверстием или окном, предусмотренными в обрамляющем элементе.

Фиг. 5 иллюстрирует контейнер с этикеткой на фиг. 4, прикрепленной, чтобы сформировать многомерное отображение согласно изобретению, включающее в себя изображения переднего плана, центральное или основное изображение и фоновые изображения.

Фиг. 6 является видом в разрезе, подобным фиг. 3, другого контейнера изобретения с двумя этикетками, используемыми, чтобы предоставить компоновочный узел визуального отображения на бутылке с поперечным сечением в виде буквы "D".

Фиг. 7 является покомпонентным видом, подобным фиг. 1, другого варианта осуществления контейнера с боковой стенкой с овальной формой поперечного сечения и с обрамляющим элементом и центральным или основным изображением, предпочтительно напечатанным непосредственно на боковой стенке контейнера, чем предоставляемым с помощью отдельной этикетки, переводной картинки или наклейки.

Фиг. 8 является видом в разрезе, подобным фиг. 3, другого контейнера изобретения, такого как бутылка, чаша, стакан, банка или т.п., в котором компоновочный узел визуального отображения расположен на внутренних поверхностях боковой стенки контейнера.

Фиг. 9 является видом в разрезе, подобным фиг. 3 и 8, другого контейнера изобретения, такого как бутылка, банка, стакан, чаша или т.п., в котором компоновочный узел визуального отображения предусмотрен внутри или как часть боковой стенки контейнера.

Фиг. 10 является видом в перспективе, похожим на фиг. 2, другого контейнера согласно изобретению, в котором обрамляющий элемент приспособлен предоставлять угол обзора вверх в контейнер (в отличие от смотрового отверстия, расположенного практически напротив основного изображения и отражающей поверхности).

Подробное описание предпочтительных вариантов осуществления

Кратко, настоящее изобретение направлено на контейнеры, упакованные или снабженные этикеткой для того, чтобы создавать изображение, которое кажется смещенным с поверхности контейнера. Изобретение особенно хорошо подходит для использования с контейнерами, которые имеют практически прозрачные или полупрозрачные стенки (или, по меньшей мере, часть, которая является полупрозрачной или прозрачной) и которые могут использоваться, чтобы вмещать или содержать в себе прозрачные или полупрозрачные жидкости, но изобретение также полезно для создания отображений, когда контейнер опустошен, что делает его привлекательным для использования с подарочными, рекламными и повторно используемыми контейнерами. Контейнеры согласно изобретению способны достигать такого плавающего или многомерного (или "мультиэффектного") изображения, предоставляя компоновочный узел визуального отображения на внешней или внутренней поверхности как неотъемлемый компонент или внутри прозрачной или полупрозрачной боковой стенки контейнера (например, прозрачной или практически прозрачной пластиковой, керамической или стеклянной боковой стенки).

Компоновочный узел визуального отображения выполнен из зеркального элемента, предусмотренного в задней части боковой стенки (т.е. практически прозрачной или полупрозрачной части боковой стенки), и может включать в себя необязательный обрамляющий элемент, предусмотренный в передней части боковой стенки. Зеркальный элемент включает в себя отражающую поверхность на своей внутренней стороне, которая расположена непосредственно около боковой стенки контейнера. Центральное или основное изображение расположено перед отражающей поверхностью, например напечатано на этой отражающей поверхности, предусмотрено в задней части боковой стенки контейнера в соприкосновении, или окруженное отражающей поверхностью, или вставлено между отражающей поверхностью и боковой стенкой контейнера. Обрамляющий элемент включает в себя смотровое окно или отверстие, которое является прозрачным и направляет линию взгляда наблюдателя на центральное изображение на или рядом с отражающей поверхностью. Обрамляющий элемент также включает в себя фоновые изображения, которые могут быть предусмотрены на боковой стенке контейнера или на внутренней поверхности этикетки (например, передней этикетки или на части этикетки, обернутой вокруг корпуса контейнера) или вставлены между боковой стенкой контейнера и обрамляющим элементом.

Фоновые изображения видны через смотровое окно, когда они отражаются от отражающей поверхности. Обрамляющий элемент может также включать в себя изображения переднего плана в виде отдельно напечатанных изображений на внешней поверхности этикетки или в качестве обратной стороны напечатанного изображения, используемого, чтобы предоставить фоновые изображения. Эти изображения переднего плана расположены рядом со смотровым отверстием и видны снаружи контейнера. В некоторых вариантах осуществления боковые стенки контейнера содержат контуры, так что зеркальный элемент и обрамляющий элемент изогнуты или являются аркообразными в поперечном сечении. В этих вариантах осуществления контуры боковой стенки могут быть сглаженными, такими как круг или парабола, или могут быть сложными или прерывистыми, содержащими изогнутые и прямые части. Контуры боковой стенки могут быть двухмерными или трехмерными. Получающееся в результате отображение содержит сложное изображение или отображение, в котором изображения переднего плана появляются перед центральным изображением, центральное изображение появляется на задней стенке или внутри контейнера, а фоновые изображения появляются за центральным изображением. Во многих случаях сложное изображение создает иллюзию того, что основное изображение смещается в контейнере, как если бы оно было плавающим в контейнере. Контейнеры, описанные в данном документе, таким образом, способны эффективно создавать многослойное или многомерное отображение, предоставляя сложное изображение посредством объединения компонентов изображения, прикрепленных к контейнеру в двух наборах или элементах, например в двух полуцилиндрических этикетках, как часть этикетки, обернутой вокруг корпуса контейнера, и/или как комбинация напечатанных и прикрепленных компонентов. В некоторых вариантах осуществления визуальное отображение улучшено оптическими эффектами, предоставленными этикеткой, стенкой контейнера и также включением прозрачных или полупрозрачных жидкостей в контейнер между обрамляющим элементом и зеркальным элементом.

Дополнительные улучшения изображения в некоторых случаях достигаются печатью изображений в расчете на искажения или оптические эффекты из-за стенки контейнера, кривизны отражающей поверхности, показателя преломления и диаметра (или ширины) контейнера и/или других оптических параметров. Например, основное или центральное изображение может быть напечатано с меньшей шириной (т.е. более тонким) в расчете на оптические эффекты, которые вызывает изображение, созданное быть более широким, чем напечатанное изображение, и, подобным образом, фоновые изображения могут быть предварительно искажены посредством печати их с шириной, которая больше, чем требуемая в визуальном отображении, в расчете на оптические эффекты, которые вызовет просматриваемое изображение, которое должно быть уже, чем напечатанная версия.

Обрамляющий элемент в некоторых вариантах осуществления может быть сформирован посредством печати изображений переднего плана на непрозрачной рамке или фона на внешней поверхности этикетки, где фон задает прозрачное смотровое окно (например, круг, овал, квадрат или другую полезную форму, позволяя или направляя линию взгляда наблюдателя на основное или центральное изображение). В этих случаях фоновые изображения могут быть предусмотрены на внутренней поверхности этикетки за изображениями переднего плана, но, в типичном варианте, не в смотровом окне. В других вариантах осуществления обрамляющий элемент предусмотрен на прозрачной этикетке (например, на внутренней поверхности этикетки и/или на внешней поверхности этикетки) или сформирован непосредственно на боковой стенке контейнера и включает в себя рисунок, который видим как снаружи контейнера, так и через смотровое окно вследствие отражения. В определенных вариантах осуществления смотровое окно необязательно может быть определенной формы, а просто может быть предоставлено посредством конфигурации напечатанного рисунка (например, наблюдатель может видеть отражающую поверхность и основное изображение и фоновое изображение через прозрачные части рисунка, и эти прозрачные части создают смотровое окно или рамку в этих вариантах осуществления).

Фиг. 1-3 иллюстрируют один вариант осуществления контейнера 100, задуманного согласно изобретению для отображения изображений с помощью отражающей поверхности. Как показано, контейнер 100 включает в себя боковую стенку 112 с первой или передней частью 114 и второй или задней частью 116. Конечно, обозначение "передний" и "задний" для контейнера или другого объекта может быть относительно произвольным, не должно рассматриваться как ограничивающее изобретение и имеет целью описать две, как правило, противоположные части, например боковые стенки, контейнера или объекта. Боковая стенка 112 используется, чтобы сформировать бутылку или банку (например, стандартную бутылку с водой или напитком, контейнер с продуктом потребления или т.п.) с цилиндрическим поперечным сечением с радиусом R_C. Форма такой бутылки или банки может принимать множество очертаний, чтобы применить на практике изобретение, а радиус R_C может также изменяться в широких пределах, например от 0,25 дюймов до нескольких дюймов вплоть до фута или более. Боковая стенка 112 в типичном варианте сформирована из прозрачных или полупрозрачных материалов, таких как прозрачный или слегка подкрашенный пластик, керамика или стекло. Боковая стенка 112 может быть одной стенкой или содержать множество стенок. Толщина боковой стенки 112 не ограничивается изобретением, но ее толщина и свойства материала в типичном варианте рассматриваются при достижении требуемого визуального эффекта (например, принимая во внимание показатель преломления боковой стенки 112 контейнера).

Контейнер 100 включает в себя компоновочный узел 120 визуального отображения для создания многослойного или многомерного отображения. Компоновочный узел 120 в этом варианте осуществления сформирован из двух отдельных этикеток, которые могут рассматриваться как зеркальный элемент 122 и обрамляющий элемент 130, которые установлены, прикреплены или иным образом нанесены, например с помощью клея, на заднюю и переднюю части 116, 114 боковой стенки 112 соответственно посредством тепловой усадки этикетки или этикеток, содержащих компоновочный узел 120, посредством приварки зеркального элемента 122 и нанесения этикетки или этикеток на зеркальный элемент или любым другим полезным способом предоставления компоновочного узла 120 и его компонентов на или внутри контейнера или другого объекта. Зеркальный элемент 122 включает в себя подложку этикетки (такую как пластик, но не только, полиэтилентерефталат (PET), полиэтилен (PE), поливинилхлорид (PVC), ориентированный полипропилен (OPP), полиэстер PETG, другой пластиковый, бумажный или другой материал, полезный для этикетирования) с внешней поверхностью 124 и внутренней или контактной поверхностью 126. Подложка элемента 122 может быть прозрачной, полупрозрачной, непрозрачной или с множеством уровней прозрачности, чтобы удовлетворять потребностям конкретных применений. Необязательный текст или графическая рамка 125 могут быть напечатаны или прикреплены к внешней поверхности 124 с тем, чтобы предоставить данные о продукте, предоставить дополнительную графику или т.п.

Важно, зеркальный элемент 122 включает в себя отражающую поверхность 128, которая сформирована из материалов, которые имеют функцию отражения света, который падает на нее. В этом отношении отражающая поверхность 128 может быть сформирована как неотъемлемая часть с подложкой элемента 122 или может быть прикреплена в отдельной операции или предоставлена или сформирована как отдельный элемент. В этих последних случаях отражающая поверхность может быть тонкой металлической фольгой, другой фольгой, такой как металлизированный нейлон, металлизированная PET-пленка или похожая пленка, которая имеет отражающие свойства, осажденным слоем или любым другим одиночным материалом или комбинацией материалов, которые создают отражающую поверхность, которая может в некоторых случаях даже включать в себя покрытия, которые обеспечивают другой коэффициент преломления на поверхности 128.

Основное или центральное изображение 129 напечатано или иным образом расположено или предоставлено на или непосредственно около отражающей поверхности 128 контейнера 100. Изображение 129 в некоторых вариантах осуществления выбирается как относительно растянутое или высокое (когда измерено по продольной оси контейнера 100) и как относительно тонкое. Это сделано затем, чтобы, когда изображение 129 просматривается через боковую стенку 112 (и переднюю этикетку или обрамляющий элемент 130) и какую-либо жидкость (не показана) в контейнере 100, оно казалось шире. Это может быть продумано как "предварительно искаженное" изображение 129, такое, которое представляется с большими, чем ожидается или требуется, пропорциями при просмотре. Изображение 129 может быть напечатанным изображением, как показано, или, в некоторых вариантах осуществления, изображение 129 может быть изображением, предоставленным с помощью электронных дисплеев (таких как жидкокристаллические дисплеи, плоские экраны или т.п.) и/или может быть "объектом". Следует понимать, что объект должен означать почти любое ненапечатанное изображение или изображение на мониторе/дисплее, такое как 2D- или 3D-объект, установленный или предоставленный на или непосредственно около отражающей поверхности 128. Например, объект, используемый для основного изображения 129, может быть монетой, засушенным цветком, бабочкой или образцом насекомого или почти любым другим объектом, и в этих вариантах осуществления может быть полезно размещать поверхность 128 с промежутком от боковой стенки 112 (или не иметь одну или более частей боковой стенки) и предоставлять объект с поверхностным (например, наполовину) рельефом.

Контейнер 100 может быть пустым (или содержать только воздух) или может быть заполнен. Если заполнен, жидкий, твердый или другой материал, содержащийся в нем, может быть относительно непрозрачным, заставляя изображение 129 становиться видимым только когда жидкость удалена, или жидкость может быть прозрачной или полупрозрачной, например водой, газированными, алкогольными или другими напитками или товарами потребления, такими как шампунь, мыло, пена для ванн, духи, жидкость для полоскания рта, зубная паста, гели для волос, дезинфицирующие средства или т.п. Изобретение не ограничено использованием с конкретной жидкостью или содержимым контейнера 100, а может быть более эффективным в создании требуемого изображения с помощью отдельных прозрачных, в значительной степени прозрачных или полупрозрачных жидкостей или твердых веществ (например, жидкости или твердые вещества, которые пропускают значительное или только небольшое количество света через себя и которые являются бесцветными или окрашенными цветом).

Компоновочный узел 120 визуального отображения также включает в себя обрамляющий элемент 130, который может быть предоставлен отдельной этикеткой, сформированной из прозрачной или полупрозрачной подложки, например тонкого слоя прозрачного пластика или похожего материала, которая прикреплена с помощью клея к боковой стенке 112, например, клей может быть предоставлен в качестве тонкого слоя на этикетке или вокруг внешней стороны/границы элемента 130. Как показано, обрамляющий элемент 130 имеет внешнюю поверхность 132 и внутреннюю поверхность 140. Внешняя поверхность 132 может быть непрозрачной или практически непрозрачной (например, за счет окрашивания ее в белый или один или более других цветов) и включает в себя одно или более изображений переднего плана или рисунков 134, со звездами, показываемыми в этом примере. Внешняя поверхность или непрозрачная рамка на такой поверхности 132 задает смотровое отверстие или окно 138, которое является прозрачным или полупрозрачным, т.е. не включает в себя чернила или распечатку, которая делает часть рамки непрозрачной. Альтернативно, обрамляющий элемент 120 может быть сформирован из одного слоя прозрачного или полупрозрачного материала с окном 138, сформированным как отверстие сквозь материал обрамляющего элемента 120.

Отверстие или смотровое окно 138 ведет или направляет линию взгляда наблюдателя через обрамляющий элемент 130, через стенку 112 контейнера (и любое содержимое, содержащееся в нем) и на отражающую поверхность 128 и изображение 129. Форма отверстия 138 показана овальной, но в других вариантах осуществления форма является круглой, квадратной, прямоугольной, треугольной или другой по форме, а в некоторых случаях отверстие 138 может иметь неправильную форму (и может даже включать в себя некоторые изображения 134 переднего плана), как показано на фиг. 7. Отверстие 138 в типичном варианте выбирается такого же размера или меньшим, чем изображение 129, хотя это не является требованием, и показано как имеющее форму, подобную форме изображения 129, но, опять же, это не ограничивающий параметр конструкции. Как правило, отверстие 138 выбирается, чтобы иметь размер и форму, которые минимизируют или управляют величиной зеркальной или отражающей поверхности 128, которая не "покрыта" изображениями 134 переднего плана и/или рамкой 132, с тем, чтобы улучшать достигнутый образ или иллюзию (например, уменьшая отражения наблюдателя и других объектов снаружи контейнера 100). Окно 138 может быть постоянно открытым или может быть покрыто съемной оберткой или крышкой (не показаны), которые позволяют пользователю открыть или раскрыть окно 138 по желанию.

На внутренней поверхности 140 обрамляющего элемента 130 предусмотрены одно или более фоновых изображений 144. Эти изображения 144 могут быть напечатаны или иным образом прикреплены к поверхности 140 или, в некоторых случаях, предоставлены как отдельные от поверхности 140 элементы. Изображения 144 расположены рядом с отверстием 138 и расположены так, чтобы обрамлять изображение 129, когда просматриваются на отражающей поверхности 128 через отверстие 138. Изображения 144 могут быть напечатаны в зеркальном отражении, так что они предстают перевернутыми или транспонированными (т.е. "правильными"), когда просматриваются в отражающей поверхности 128, или выбираются так, что они предстают правильными или нормальными в зеркале. Как показано, звезды используются для изображений 144 частично потому, что они кажутся правильно ориентированными, когда просматриваются напрямую, или в зеркале, или отражающей поверхности. В других вариантах осуществления поверхность 132 является непрозрачной, и в этих вариантах осуществления изображения 134 и 144 в типичном варианте видны напрямую как изображения переднего плана, а через отражающую поверхность 128 - как фоновые изображения за центральным изображением 129.

Изображения 134 (и рамка/поверхность 132), изображения 144 и изображение 129 могут быть представлены как переводные картинки, оттиски или этикетки в отдельной операции, но более типично, эти изображения напечатаны на этикетках или элементах 122, 130. Конкретный процесс, используемый для нанесения изображений 129, 134, 144, может быть любым из числа технологий печати, используемых в отраслях этикетирования и упаковки тары. Например, изображения могут быть нанесены через флексографическую печать, так как этот тип печати пригоден для нанесения тонких однородных слоев чернил на пластик и другие материалы. Альтернативно, может использоваться ротогравюра, чтобы нанести чернила для изображений на элементы 122, 130. В других случаях, чтобы применить изобретение на практике, может использоваться трафаретная печать, рулонная печать, тампо
