Реферат

Перекрестная ссылка на родственные заявки

Настоящее изобретение содержит предмет изобретения, относящийся к заявке на японский патент JP 2005-341782, поданной в японско-патентное ведомство 28 ноября 2005 г., полное содержание которой приведено здесь в качестве ссылочного материала.

Уровень техники

1. Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству видеозаписи, способу видеозаписи, способу передачи видеоизображения, программе для способа видеозаписи и носителю информации, на котором сохранена программа для способа видеозаписи. Например, настоящее изобретение можно применять в видеокамере, в которой в качестве ее носителя записи используется привод жесткого диска. В настоящем изобретении, хотя сжатые видео- и аудиоданные мультиплексируют вместе, используя пакеты с фиксированной длиной данных в соответствии с форматом оптического диска, специфическую информацию, которая включает в себя информацию, необходимую для генерирования пакета навигации, и которую трудно получить без анализа пакетов видео и аудиоданных, добавляют к потокам данных так, что специфическую информацию назначают для каждой ГИ в потоковых данных. Это существенно сокращает время, необходимое для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

2. Предшествующий уровень техники

В последние годы была создана портативная видеокамера, которая представляет собой устройство видеозаписи, в котором используется привод жесткого диска, магнитная лента или тому подобное в качестве ее носителя записи и которая записывает видеоизображения, снятые с ее помощью, на носитель записи. Такие устройства видеозаписи записывают потоковые данные, содержащие видеоданные и аудиоданные на носитель записи с использованием технологии MPEG (стандарт Экспертной группы по вопросам движущегося изображения) -2. В этом процессе видео- и аудиоданные сжимают, в то время как установлена последовательность ГИ (GOP, группа изображений), и полученные в результате кодированные данные подвергают мультиплексированию с временным разделением для генерирования потоковых данных.

В отличие от этого устройство записи DVD (цифровой универсальный диск), которое аналогично устройству видеозаписи, сжимает видео- и аудиоданные, используя технологию MPEG-2 так же, как и описанная выше портативная видеокамера, и записывает полученные в результате данные на диск DVD, который представляет собой оптический диск, в соответствии с определенным форматом.

Как представлено на фиг.12А, устройство записи DVD записывает видео- и аудиоданные при разделении поверхности записи информации диска DVD на вводную зону (самую внутреннюю), область системы файлов, область информации управления, область записи данных и выводную зону.

Область системы файлов и область информации управления представляют собой области записи, предназначенные для записи информации управления, используемой для управления файлами видеоданных, записанных на DVD, и в которых предусмотрены ФУД (UDF, формат универсального диска) и ВМН (VMG, видеоменеджер) соответственно.

ФУД представляет собой область, соответствующую системе управления файлами компьютера, которая соответствует спецификациям стандартов ISO 9660 и UDF и в которой сохраняется информация управления, используемая для управления областью записью данных, в которой применяется формат, разработанный для обеспечения совместимости с системой файлов компьютера.

В отличие от этого, как представлено на фиг.12С, ВМН представляет собой область, предназначенную для информации управления устройства воспроизведения/записи DVD, и информацию управления для ВМН сохраняют в VMGI (информация ВМН), которая расположена поверх ВМН. В ВМНМ ВОБ (VMGM VOBS, видеообъект, установленный для меню ВМН), которая следует после ВМНИ, записывают собственно данные ВМН. В ВМНИ РК (VMGI BUP для резервной копии), которая следует после ВМНМ ВОБ, сохраняют резервную копию для ВМНИ.

Область записи данных представляет собой область записи, используемую для сохранения собственно данных DVD, и в которой записывают кодированные видео- и аудиоданные, полученные в результате сжатия данных MPEG-2 с набором видеотитула (НВТ, VTS), используемые как основные модули. Как представлено на фиг.12D, каждый набор видеотитула (НВТ) состоит из НВТИ (VTSI, информации набора видеотитула), НВТМ ВОБ (набор видеообъектов для НВТМ), НВТТТ ВОБ (набор видеообъектов для титулов в НВТ) и НВТИ РК (Резервная копия НВТИ), которые расположены в этом порядке.

В НВТТТ ВОБ сохраняют кодированные видео- и аудиоданные. В НВТИ сохраняют информацию положения сохранения, которая представляет собой информацию управления, используемую для управления собственно данными, сохраненными в НВТТТ ВОБ, и т.п. В НВТМ ВОБ сохраняют меню титулов видеоданных. Следует отметить, что НВТМ ВОБ является необязательной. НВТИ РК представляет собой резервную копию НВТИ.

На оптических дисках такого типа, когда выполняют доступ с компьютера, для поиска и воспроизведения требуемого файла используют ФУД, в то время как при доступе из устройства воспроизведения/записи DVD для поиска и воспроизведения требуемого файла используют ВМН.

На фиг.13А - 13F показаны схемы, подробно иллюстрирующие НВТТТ ВОБ. Ниже НВТТТ ВОБ называется "ВОБ" для сокращения в соответствующих случаях. В частности, в ВМНМ ВОБ и НВТМ ВОБ сохраняются их соответствующие собственные данные в соответствии с тем же форматом, который показан на фиг.13А - 13F.

НВТТТ ВОБ представляет собой подборку одного или больше видеообъектов (VOB). Каждому ВОБ назначен ИД (ID, идентификатор) ВОБ, который представляет собой идентификационный код и состоит из одной или больше ячеек (ячейки). Каждой ячейке назначен ИД ячейки, который представляет собой идентификационный код и который снабжен одним или больше модулями видеообъекта (МВОБ, VOBU).

Каждый МВОБ создан из одного ГИ, назначенного для него, и состоит из последовательности пакетов с навигационным пакетом (НВ ПК, NV РСК), расположенным в верхней части. Каждый из пакетов имеет фиксированную длину данных 2048 байт. В вершине каждого МВОБ расположен навигационный пакет, и МВОБ также содержит видеопакет (В ПК, V РСК), в котором сохранены кодированные видеоданные, аудиопакет (А РСК), в котором сохранены кодированные аудиоданные, пакет подызображения (SP РСК), в котором сохранены данные подызображения, и т.д.

Навигационному пакету (НВ ПК) назначена информация управления, необходимая для воспроизведения видео- и аудиоданных, содержащихся в каждой ячейке. В частности, НВ ПК назначена информация видео- и аудиоданных, содержащихся в ГИ, в пределах МВОБ, которому принадлежит НВ ПК, информация, обозначающая взаимозависимость с другими МВОБ, которые воспроизводят в комбинации, и так далее.

При этом навигационный пакет (НВ ПК) состоит из заголовка пакета, информации управления презентацией (ИПД, PCI), и информации поиска данных (ИПД, DSI), которые расположены в данном порядке. Информации управления презентацией (УИП) назначена информация управления, которая относится к отображению воспроизведения, такая как информация угла съемки, используемая для воспроизведения с разрывами, и информация, используемая для выделенного отображения подызображения. Информации поиска данных (ИПД) назначена информация управления, которая относится к доступу.

Как показано на фиг.14А и 14В, информация поиска данных (ИПД) построена из DSI GI, SML PBI, SML AGLI, VOBU SRI и SYNCI, и после SYNCI расположена зарезервированная область.

В ОИ ИПД (DSI GI) сохранена общая информация, номер логического блока соответствующего навигационного пакета и информация положения, относящаяся к ИПД, такая как адрес окончания МВОБ. В SML PBI сохранена информация, необходимая для реализации воспроизведения без разрывов, такая как категория МВОБ без разрывов, время начала и окончания воспроизведения видеоизображения в пределах ВОБ и время окончания воспроизведения звука в пределах МВОБ. В SML AGLI сохранена информация угла съемки, используемая для воспроизведения без разрывов, которая представляет собой информацию, относящуюся к адресу назначения во время изменения угла съемки. В этой области SML AGLI, в случае необходимости, устанавливают действительную информацию.

В VOBU SRI записан начальный адрес МВОБ, который принадлежит той же ячейке и который воспроизводят в пределах 0,5×n секунд перед или после времени начала воспроизведения МВОБ, который содержит ИПД, которому принадлежит VOBU SRI. Использование информации, сохраненной в VOBU SRI, позволяет обеспечить поиск на основе МВОБ.

В SYNCI записана информация синхронизации, то есть информация адреса аудиоданных и данных подызображения, которые воспроизводят синхронно с видеоданными в пределах МВОБ, который содержит ИПД, которому принадлежит SYNCI.

Как описано выше, устройство видеозаписи, в котором используется формат DVD, сжимает видеоданные и аудиоданные, используя технологию MPEG-2, и подвергает навигационные пакеты (НВ ПК) и полученные в результате кодированные видео- и аудиоданные мультиплексированию с разделением времени для генерирования потоковых данных. Затем устройство видеозаписи записывает потоковые данные на DVD.

Что касается записи данных на DVD, в японском выложенном патенте №2004-312663 и в японском выложенном патенте №2005-79823 для повышения удобства были предложены технологии назначения МВОБ дополнительного пакета информации, содержащего дополнительную информацию.

Некоторые пользователи иногда загружают видеоизображения, снятые и записанные с помощью портативной видеокамеры, или тому подобное в компьютер, редактируют эти видеоизображения, используя программные средства редактирования, и записывают отредактированное видеоизображение на DVD. В этом случае, учитывая тот факт, что портативная видеокамера или тому подобное также сжимает видео- и аудиоданные, используя технологию MPEG-2, и записывает сжатые видео- и аудиоданные, может показаться, что запись отредактированного видеоизображения на DVD может быть получена, используя простой процесс.

Однако фактически при записи отредактированного видеоизображения на DVD необходимо анализировать сжатые видео- и аудиоданные для получения данных, необходимых для генерирования навигационного пакета (НВ ПК), и, к сожалению, этот процесс занимает значительное время.

Сущность изобретения

Преимущество настоящего изобретения состоит в предоставлении устройства видеозаписи, способа видеозаписи, программы для способа видеозаписи, носителя информации, на котором записана программа для способа видеозаписи, и способа передачи видеоизображения, в котором используется способ видеозаписи, который позволяет существенно сократить время, необходимое для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

В соответствии с одним вариантом выполнения настоящего изобретения предложено устройство видеозаписи, включающее в себя: блок получения данных, выполненный с возможностью получения видеоданных и аудиоданных; блок кодирования, выполненный с возможностью сжатия видеоданных и аудиоданных, полученных с помощью блока получения данных, для генерирования кодированных видео- и аудиоданных, при установке последовательностей ГИ для видеоданных и аудиоданных, и подвергающий кодированные видео- и аудиоданные мультиплексированию с временным разделением для вывода потоковых данных; и блок записи, выполненный с возможностью записи потоковых данных, сгенерированных блоком кодирования, на носитель записи. При использовании множества ГИ, соответствующих ячейке в формате оптического диска, установленной как модуль записи, блок кодирования генерирует потоковые данные, используя мультиплексирование с временным разделением кодированных данных, с использованием пакета с фиксированной длиной данных в соответствии с форматом оптического диска. Блок кодирования мультиплексирует с потоковыми данными специфическую информацию, которая включает в себя информацию, необходимую для генерирования навигационного пакета в формате оптического диска и которую трудно получить без анализа пакетов, содержащих кодированные видео- и аудиоданные так, что специфическую информацию назначают для каждой ГИ, используя частный пакет в потоковых данных.

В соответствии с данным вариантом выполнения потоковые данные позволяют получать информацию, необходимую для генерирования навигационного пакета, путем воспроизведения специфической информации и без необходимости воспроизведения и анализа пакетов кодированных видео- и аудиоданных. Это позволяет упростить процесс генерирования навигационного пакета, что существенно сокращает время, необходимое для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

В соответствии с другим вариантом выполнения настоящего изобретения предложено устройство видеозаписи, включающее в себя: блок получения потоковых данных, выполненный с возможностью получения первых потоковых данных; блок обработки данных, выполненный с возможностью преобразования первых потоковых данных, полученных с помощью блока получения потоковых данных, во вторые потоковые данные, используемые для записи на оптический диск; и блок записи на оптический диск, выполненный с возможностью записи вторых потоковых данных, полученных с помощью блока обработки данных, на оптический диск. При использовании множества ГИ, соответствующих ячейке в формате оптического диска, установленной как модуль записи, первые потоковые данные генерируют путем мультиплексирования с временным разделением кодированных видео- и аудиоданных, полученных в результате сжатия видеоданных и аудиоданных, с использованием пакета с фиксированной длиной данных, в соответствии с форматом оптического диска. Специфическая информация, которая включает в себя информацию, необходимую для генерирования навигационного пакета в формате оптического диска и которую трудно получить без анализа пакетов, содержащих кодированные видео- и аудиоданные, содержится в первых потоковых данных, так как специфическая информация назначается для каждой ГИ, с использованием частного пакета в первых потоковых данных, предназначенных для мультиплексирования. Блок обработки данных генерирует навигационный пакет в формате оптического диска, используя специфическую информацию. Блок обработки данных генерирует вторые потоковые данные, которые должны быть записаны на оптический диск, используя навигационный пакет и устанавливая модуль записи в качестве ячейки.

В соответствии с этим вариантом выполнения, поскольку нет необходимости воспроизводить и анализировать кодированные пакеты видео- и аудиоданных для генерирования навигационного пакета, обеспечивается упрощение процесса генерирования навигационного пакета. В результате можно существенно сократить время, необходимое для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

В соответствии с еще одним вариантом выполнения настоящего изобретения предложен способ видеозаписи, который включает в себя следующие этапы: получения видеоданных и аудиоданных; сжатия видеоданных и аудиоданных, полученных на этапе получения, для генерирования кодированных видео- и аудиоданных при установке последовательности ГИ для видеоданных и аудиоданных, и выполнения для кодированных видео- и аудиоданных мультиплексирования с временным разделением для вывода потоковых данных; и записи потоковых данных, сгенерированных на этапе сжатия, на носитель записи. При использовании множества ГИ, соответствующих ячейке в формате оптического диска, установленной как модуль записи, на этапе сжатия генерируют потоковые данные в результате мультиплексирования с временным разделением кодированных данных, с использованием пакетов с фиксированной длиной данных, соответствующих формату оптического диска. На этапе сжатия в потоковые данные мультиплексируют специфическую информацию, которая включает в себя информацию, необходимую для генерирования навигационного пакета в формате оптического диска и которую трудно получить без анализа пакетов, содержащих кодированные данные, так что специфическую информацию назначают для каждой ГИ с использованием частного пакета в потоковых данных.

Способ видеозаписи в соответствии с данным вариантом выполнения предназначен для существенного сокращения времени, необходимого для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

В соответствии с еще одним вариантом выполнения настоящего изобретения предложен способ видеозаписи, включающий в себя следующие этапы: получения первых потоковых данных; преобразования первых потоковых данных, полученных на этапе получения, во вторые потоковые данные, используемые для записи на оптический диск; и записи вторых потоковых данных, полученных на этапе преобразования, на оптический диск. При использовании множества ГИ, соответствующих ячейке в формате оптического диска, установленной как модуль записи, первые потоковые данные генерируют с использованием мультиплексирования с временным разделением кодированных данных, полученных в результате сжатия видеоданных и аудиоданных, используя пакеты с фиксированной длиной данных, в соответствии с форматом оптического диска. Специфическая информация, которая включает в себя информацию, необходимую для генерирования пакетов навигации в формате оптического диска и которую трудно получить без анализа пакетов, содержащих кодированные видео- и аудиоданные, содержится в первых потоковых данных, так что специфическую информацию назначают для каждой ГИ, который должен быть мультиплексирован с использованием частного пакета в первых потоковых данных. На этапе преобразования генерируют навигационный пакет в формате оптического диска, используя специфическую информацию. На этапе преобразования генерируют вторые потоковые данные, используя навигационный пакет и устанавливая модуль записи в качестве ячейки.

Способ видеозаписи в соответствии с данным вариантом выполнения позволяет существенно сократить время, необходимое для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

В соответствии с еще одним вариантом выполнения настоящего изобретения, предложен способ передачи видеоизображения, предназначенный для передачи в устройство - клиент содержания, соединенный с источником передачи через канал передачи потоковых данных, генерируемых путем выполнения для кодированных данных, полученных в результате сжатия видеоданных и аудиоданных, мультиплексирования с временным разделением с использованием пакетов данных с фиксированной длиной, причем способ включает в себя следующие этапы: мультиплексирования в потоковые данные специфической информации, которую трудно получить без анализа пакетов, содержащих кодированные видео- и аудиоданные и которая необходима для воспроизведения потоковых данных, так что специфическую информацию назначают каждой ГИ, используя частный пакет в потоковых данных; и передачи потоковых данных, включающих в себя специфическую информацию, мультиплексированную в них на этапе мультиплексирования.

В соответствии с данным вариантом выполнения во время передачи данных, соответствующих модулю записи и запрашиваемых клиентом содержания, информация, которая необходима для воспроизведения передаваемых данных, соответствующая модулю записи, может быть эффективно передана и декодирована путем эффективного использования формата оптического диска без возникновения конфликтов с форматом оптического диска или форматом потоковых данных этого типа.

В соответствии с еще одним вариантом выполнения настоящего изобретения предложена программа, которая должна быть выполнена процессором, для выполнения способа видеозаписи, для записи видеоизображения на носитель записи, причем способ включает в себя следующие этапы: получения видеоданных и аудиоданных для этого видеоизображения; сжатия видеоданных и аудиоданных, полученных на этапе получения, для генерирования кодированных видео- и аудиоданных при установке последовательности ГИ для видеоданных и аудиоданных, и выполнения для кодированных видео- и аудиоданных мультиплексирования с временным разделением для вывода потоковых данных; и записи потоковых данных, генерируемых на этапе сжатия, на носитель записи. При использовании множества ГИ, соответствующих ячейке в формате оптического диска, установленной как модуль записи, на этапе сжатия генерируют потоковые данные в результате мультиплексирования с временным разделением кодированных видео- и аудиоданных, используя пакеты данных с фиксированной длиной, в соответствии форматом оптического диска. На этапе сжатия в потоковые данные мультиплексируют специфическую информацию, которая включает в себя информацию, необходимую для генерирования навигационного пакета в формате оптического диска, и которую трудно получить без анализа пакетов, содержащих кодированные видео- и аудиоданные, так что специфическую информацию назначают для каждой ГИ с использованием частного пакета в потоковых данных.

Программа для способа видеозаписи в соответствии с данным вариантом выполнения предназначена для существенного сокращения времени, необходимого для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

В соответствии с еще одним вариантом выполнения настоящего изобретения предложена программа, предназначенная для выполнения ее процессором, для выполнения способа видеозаписи, предназначенного для записи видеоизображения на оптический диск, причем способ включает в себя следующие этапы: получения первых потоковых данных; преобразования первых потоковых данных, полученных на этапе получения, во вторые потоковые данные, используемые для записи на оптический диск; и записи вторых потоковых данных, полученных на этапе преобразования, на оптический диск. При использовании множества ГИ, соответствующих ячейке в формате оптического диска, установленном как модуль записи, первые потоковые данные генерируют путем мультиплексирования с временным разделением кодированных данных, полученных в результате сжатия видеоданных и аудиоданных, используя пакеты данных с фиксированной длиной, в соответствии с форматом оптического диска. Специфическая информация, которая включает в себя информацию, необходимую для генерирования навигационного пакета в формате оптического диска и которую трудно получить без анализа пакетов, содержащих кодированные видео- и аудиоданные, содержится в первых потоковых данных, так что специфическую информацию назначают для каждой ГИ с использованием частного пакета в первых потоковых данных, которые должны быть мультиплексированы. На этапе преобразования генерируют навигационный пакет в формате оптического диска с использованием специфической информации. На этапе преобразования генерируют вторые потоковые данные, которые должны быть записаны на оптический диск, с использованием навигационного пакета и установки модуля записи в качестве ячейки.

Программа для способа видеозаписи в соответствии с данным вариантом выполнения предназначена для существенного сокращения времени, необходимого для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

В соответствии с еще одним вариантом выполнения настоящего изобретения предложен машиночитаемый носитель информации, на который записана программа, предназначенная для выполнения с помощью процессора, для воплощения способа видеозаписи, для записи видеоизображения на носитель записи, причем способ включает в себя следующие этапы: получения видеоданных и аудиоданных для этого видеоизображения; сжатия видеоданных и аудиоданных, полученных на этапе получения, для генерирования кодированных видео- и аудиоданных, при установке последовательности ГИ для видеоданных и аудиоданных, и выполнения для кодированных видео- и аудиоданных мультиплексирования с временным разделением для вывода потоковых данных; и записи потоковых данных, сгенерированных на этапе сжатия, на носитель записи. При использовании множества ГИ, соответствующих ячейке в формате оптического диска, установленной как модуль записи, на этапе сжатия генерируют потоковые данные с помощью мультиплексирования с временным разделением кодированных видео- и аудиоданных, с использованием пакетов данных с фиксированной длиной, в соответствии с форматом оптического диска. На этапе сжатия мультиплексируют в потоковые данные специфическую информацию, которая включает в себя информацию, необходимую для генерирования навигационного пакета в формате оптического диска, и которую трудно получить без анализа пакетов, содержащих кодированные видео- и аудиоданные, так что специфическую информацию назначают для каждой ГИ, используя частный пакет в потоковых данных.

Носитель информации, на котором записана программа для способа видеозаписи в соответствии с данным вариантом выполнения, предназначен для существенного сокращения времени, необходимого для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

В соответствии с еще одним вариантом выполнения настоящего изобретения предложен машиночитаемый носитель информации, на котором записана программа, предназначенная для выполнения процессором, для воплощения способа видеозаписи, для записи видеоизображения на оптический диск, причем способ включает в себя следующие этапы: получения первых потоковых данных; преобразования первых потоковых данных, полученных на этапе получения, во вторые потоковые данные, используемые для записи на оптический диск; и записи вторых потоковых данных, полученных на этапе преобразования, на оптический диск. При использовании множества ГИ, соответствующих ячейке в формате оптического диска, установленным как модуль записи, первые потоковые данные генерируют в результате мультиплексирования с временным разделением кодированных данных, полученных путем сжатия видеоданных и аудиоданных, используя пакет данных с фиксированной длиной, в соответствии с форматом оптического диска. Специфическая информация, которая включает в себя информацию, необходимую для генерирования навигационного пакета в формате оптического диска и который трудно получить без анализа пакетов, содержащих кодированные видео- и аудиоданные, содержится в первых потоковых данных, так что специфическую информацию назначают для каждой ГИ, используя частный пакет в первых потоковых данных, которые должны быть мультиплексированы. На этапе преобразования генерируют навигационный пакет в формате оптического диска, используя специфическую информацию. На этапе преобразования генерируют вторые потоковые данные, которые должны быть записаны на оптический диск, используя навигационный пакет и устанавливая модуль записи как ячейку.

Носитель информации, на котором записана программа для способа видеозаписи в соответствии с данным вариантом выполнения, предназначен для существенного сокращения времени, необходимого для записи на оптический диск, такой как DVD, по сравнению с предшествующим уровнем техники.

Краткое описание чертежей

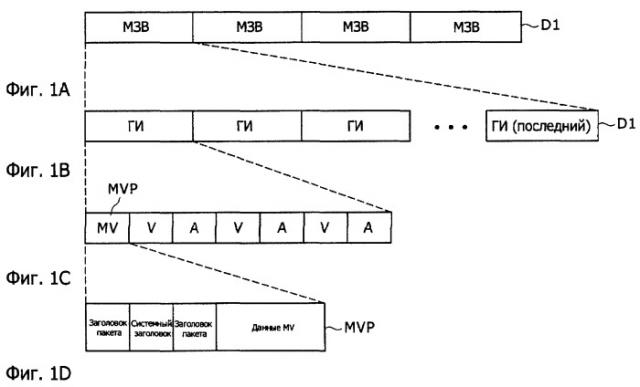

На фиг.1А - 1D показаны схемы, поясняющие формат записи, принятый видеокамерой в системе редактирования, в соответствии с первым вариантом выполнения настоящего изобретения;

на фиг.2 показана блок-схема, иллюстрирующая систему редактирования в соответствии с первым вариантом выполнения настоящего изобретения;

на фиг.3 показана схема, поясняющая пакет MV, такой как представлен на фиг.1C и 1D;

на фиг.4А и 4В показаны схемы, поясняющие информацию положения, назначенную для пакета MV, как представлено на фиг.3;

на фиг.5А - 5С показаны схемы, поясняющие информацию положения, отличающуюся от представленной на фиг.4А и 4В;

на фиг.6 показана схема, поясняющая информацию, необходимую при авторском создании мультимедиапродуктов;

на фиг.7 показана блок-схема, иллюстрирующая устройство редактирования, применяемое для системы редактирования по фиг.2;

на фиг.8А - 8С показаны схемы, поясняющие формат записи, принятый в устройстве редактирования по фиг.7;

на фиг.9 показана блок-схема, иллюстрирующая систему видеоизображения в соответствии со вторым вариантом выполнения настоящего изобретения;

на фиг.10А - 10D показаны схемы, поясняющие систему редактирования в соответствии с третьим вариантом выполнения настоящего изобретения;

на фиг.11 показана схема, поясняющая пакет дополнительной информации записи в соответствии с системой редактирования по фиг.10;

на фиг.12А - 12D показаны схемы, поясняющие формат DVD;

на фиг.13А - 13F показаны схемы, иллюстрирующие структуру ВОБ; и

на фиг.14А и 14В показаны схемы, поясняющие навигационный пакет.

Подробное описание изобретения

Ниже будут подробно описаны варианты выполнения настоящего изобретения со ссылкой на прилагаемые чертежи,

[Первый вариант выполнения]

1. Структура варианта выполнения

На фиг.2 показана блок-схема, иллюстрирующая систему 1 редактирования в соответствии с одним вариантом выполнения настоящего изобретения. В системе 1 редактирования видеокамера 2 снимает и записывает видеоизображение, и устройство 3 редактирования редактирует записанное видеоизображение и записывает отредактированное видеоизображение на DVD, который представляет собой оптический диск.

В то время как блок 5 управления управляет работой блока 6 камеры и блока 7 обработки записи/воспроизведения, видеокамера 2 снимает и записывает видеоизображение и выводит записанное видеоизображение в устройство 3 редактирования.

В видеокамере 2, под управлением блока 5 управления, блок 6 камеры получает видео- и аудиоданные, полученные в результате съемки, и выводит полученные видео- и аудиоданные в блок 7 обработки записи/воспроизведения. Модуль 11 захвата изображения, входящий в состав блока 6 камеры, построен в виде устройства захвата изображения, такого как ПЗС (CCD, прибор с зарядовой связью), объектива фокусирующего падающие лучи света на поверхность захвата изображения устройства захвата изображения, в результате чего оптическое изображение формируется на поверхности захвата изображения, и т.п. Под управлением блока 12 управления камерой модуль 11 захвата изображения изменяет оптическую силу объектива, фокусное расстояние, апертуру, скорость затвора устройства захвата изображения и т.п. и выводит снятое изображение из устройства захвата изображения. Под управлением блока 5 управления блок 12 управления камерой управляет работой модуля 11 захвата изображения.

В блоке 13 преобразования сигнала захваченное изображение, поступающее с выхода модуля 11 захвата изображения, подвергается коррелированной двойной выборке, матричной обработке и т.п. для вывода сигналов цветности (красного, зеленого и синего). Блок 14 обработки сигналов захваченного изображения подвергает сигналы цветности, выводимые из блока 13 преобразования сигнала, регулировке гаммы, регулировке баланса белого и т.п. и после этого преобразует сигналы цветности в видеоданные, состоящие из сигнала яркости и цветоразностного сигнала, и выводит видеоданные в блок 7 обработки записи/воспроизведения.

Блок 15 ввода звука сформирован с использованием встроенного или внешнего микрофона. Блок 15 ввода звука получает сигнал звука от предмета съемки и выводит аудиосигнал. Блок 16 обработки аудиосигнала подвергает аудиосигнал, поступающий с выхода блока 15 ввода звука, аналогово-цифровому преобразованию для генерирования аудиоданных и после регулировки усиления, качества звука и т.п. выводит аудиоданные.

Блок 7 обработки записи/воспроизведения сжимает видеоданные и аудиоданные, выводимые из блока 6 камеры, и записывает сжатые видео- и аудиоданные на носитель записи. Блок 7 обработки записи/воспроизведения также считывает записанные видео- и аудиоданные с носителя записи и выводит считанные видео- и аудиоданные в различные части. В частности, в блоке 7 обработки записи/воспроизведения во время записи блок 21 кодирования/декодирования сжимает видео- и аудиоданные, поступающие с выхода блока 6 камеры, в соответствии с заданным форматом, для генерирования потоковых данных, и выводит сгенерированные потоковые данные в интерфейс 23 диска (И/Ф (I/F) диска). Во время воспроизведения блок 21 кодирования/декодирования расширяет потоковые данные, полученные из интерфейса 23 диска, и выводит полученные в результате данные в блок 5 управления или тому подобное. Блок 21 кодирования/декодирования сжимает видео- и аудиоданные, используя технологию MPEG-2, и генерирует потоковые данные в соответствии с описанным ниже форматом.

Интерфейс 23 диска представляет собой интерфейс, предназначенный для обмена данными между носителем 25 записи и блоком 21 кодирования/декодирования. Интерфейс 23 диска используют для записи потоковых данных D1, выводимых из блока 21 кодирования/декодирования, на носитель 25 записи, и также используют для считывания потоковых данных D1 с носителя 25 записи для вывода. Носитель 25 записи построен, например, на основе привода жесткого диска и используется для записи и воспроизведения снятого видеоизображения. Вместо привода жесткого диска в качестве носителя 25 записи можно использовать магнитную ленту, карту памяти, оптические диски разных типов и другие носители записи. Буферное запоминающее устройство 26 используется для временного хранения видеоданных и т.п. при их обработке блоком 21 кодирования/декодирования и выполняет функции внешнего запоминающего устройства для блока 21 кодирования/декодирования. Блок 27 выходной обработки представляет собой интерфейс обмена данными между блоком 21 кодирования/декодирования и внешним устройством, блоком 5 управления или тому подобное. При использовании выходного сигнала блока 27 обработки видеокамера 2 выводит захваченное видеоизображение, считанное с носителя 25 записи, и захваченное видеоизображение, полученное блоком 6 камеры, в устройство 3 редактирования, блок 5 управления и т.п.

Блок 5 управления управляет работой различных частей в соответствии с операциями пользователя и также отображает изображение монитора, представляющее снятое видеоизображение. В частности, в блоке 5 управления схема 39 часов/календаря измеряет текущее время и выводит текущее время, полученное по результатам измерения, в шину (BUS). Интерфейс 32 ввода операций (И/Ф ввода операций) передает операции пользователя, детектируемые блоком 33 ввода операций, в блок 34 обработки через шину (BUS). Блок 33 ввода операций сформирован в виде кнопок операций, предусмотренных на видеокамере 2, сенсорной панели, предусмотренной в блоке 35 дисплея, их периферийными схемами и т.п. Блок ввода 33 операций детектирует различные операции, вводимые пользователем.

Блок 35 дисплея представляет собой механизм монитора, предназначенный для отображения захваченного видеоизображения, полученного блоком 6 камеры, и захваченного видеоизображения, считываемого с носителя 25 записи. Блок 35 дисплея сформирован, например, на основе жидкокристаллического дисплея. Блок 36 управления отображением обеспечивает привод блока 35 дисплея на основе захваченного видеоизображения, выводимого в шину (BUS). Интерфейс 37 карты памяти (И/Ф карты памяти) записывает захваченное видеоизображение, выводимое в шину (BUS), в карту 38 памяти и также считывает захваченное видеоизображение, записанное в карте 38 памяти, и выводит захваченное видеоизображение в шину (BUS).

Блок 34 обработки представляет собой процессор, который выполняет программу, записанную в постоянное запоминающее устройство (ПЗУ) 41, сохраняя рабочее пространство в оперативном запоминающем устройстве (ОЗУ) 40. В результате выполнения программы блок 34 обработки управляет работой различных частей в соответствии с операциями пользователя.

Если пользователь вводит инструкцию на подготовку к съемке видеоизображения, блок 34 обработки начинает выполнение операции блоком 6 камеры и блоком 7 обработки записи/воспроизведения и обеспечивает ввод полученных видеоданных и аудиод
