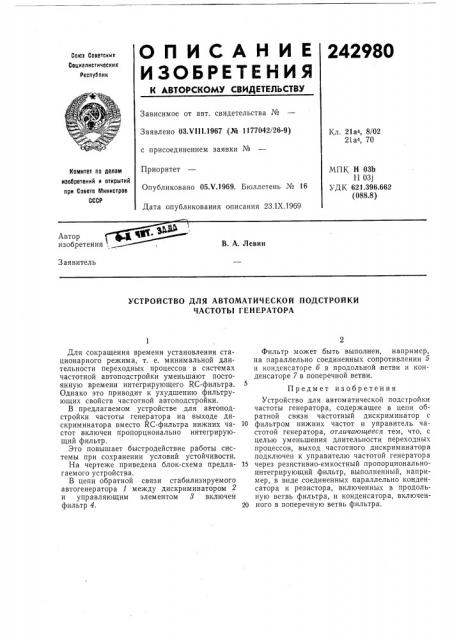

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

242980

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 03.VI!1.1967 (№ 1177042/26-9) с присоединением заявки №

Кл. 21а4, 8/02

21а4, 70

Приоритет

МПК Н 03b

И 03j

УДК 621.396.662 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Опубликовано 05.Ч.1969, Бюллетень № 16

Дата опубликования описания 23.IX.1969

Автор изобретения, В. А. Левин

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДСТРОЙКИ

ЧАСТОТЫ ГЕНЕРАТОРА

Для сокращения времени установления стационарного режима, т. е. минимальной длительности переходных процессов в системах частотной автоподстройки уменьшают постоянную времени интегрирующего RC-фильтра.

Однако это приводит к ухудшению фильтрующих свойств частотной автоподстройки.

В предлагаемом устройстве для автоподстройки частоты генератора на выходе дискриминатора вместо RC-фильтра нижних частот включен пропорционально интегрирующий фильтр.

Это повышает быстродействие работы системы при сохранении условий устойчивости.

На чертеже приведена блок-схема предлагаемого устройства.

В цепи обратной связи стабилизируемого автогенератора 1 между дискриминатором 2 и управляющим элементом 8 включен фильтр 4.

Фильтр может быть выполнен, например, на параллельно соединенных сопротивлении 5 и конденсаторе б в продольной ветви и конденсаторе 7 в поперечной ветви.

Предмет изобретения

Устройство для автоматической подстройки частоты генератора, содержащее в цепи обратной связи частотный дискриминатор с

10 фильтром нижних частот и управитель частотой генератора, отличающееся тем, что, с целью уменьшения длительности переходных процессов, выход частотного дискриминатора подключен к управителю частотой генератора

15 через резистивно-емкостный пропорциональноинтегрирующий фильтр, выполненный, например, в виде соединенных параллельно конденсатора и резистора, включенных в продольную ветвь фильтра, и конденсатора, включен20 ного в поперечную ветвь фильтра.
