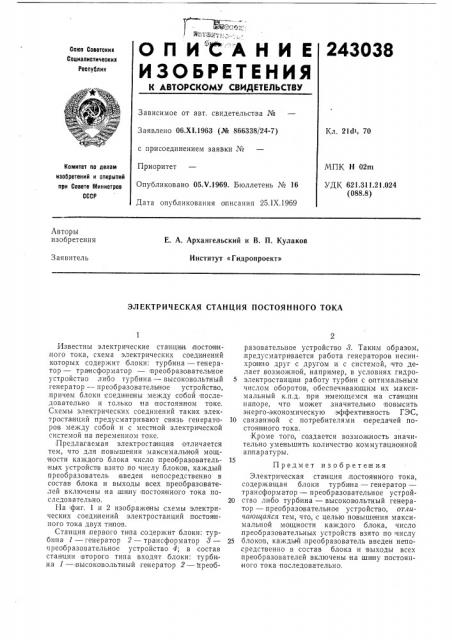

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

243038

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 06.XI.1963 (№ 866338/24-7) с присоединением заявки №

Приоритет

Опубликовано 05.Ч.1969. Бюллетень № 16

Дата опубликования о|писания 25.1Х.1969

Кл. 21Ф, 70

МПК H 02m

УДК 621.311.21.024 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Е. А. Архангельский и В. П. Кулаков

Институт «Гидропроект»

Заявитель

ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ ПОСТОЯННОГО ТОКА

Известны электрические станциями, постояатного тока, схема электрических соединений которых содержит блоки: турбина — генератор — трансформатор — преобразовательное устройство либо турбина — высоковольтный генератор — преобразовательное устройство,,причем блоки, соединены между собой последовательно и только на постоянном токе.

Схемы электрических соединений таких электростанций предусматривают связь генераторов между собой и с местной электрической системой на переменном токе.

Предлагаемая электростакт ция отличается тем, что для повышения максимальной мощности каждого блока число преобразовательных устройств взято по числу блоко в, кажды и преобразователь введен непосредственно в состав блока и выходы всех преобразователей включены на,шину постоянного тока последовательно.

На фиг. 1 и 2 изображены схемы . электрических соединений электростанций IIîñòîÿnного тока двух типов.

Станция:первого ти па,содержит блоки: турбина 1 — генератор 2 — трансформатор 8— чреобразовательное устройство 4; в состав станции второго типа входят блоки: турби,на 1 — tBbIcOKoâîëbòíûé генератор 2 — прео бразовательное устройство 8. Таким образом,,предусматривается работа генераторов несинхро н но друг с другом и с системой, что делает возможной, например, в условиях гидроэлектростанции работу турбин с оптимальным числом оборотов, обеспечивающим их максимальный к.п.д. при имеющемся на станции напоре, что может значительно повысить энерго-.экономическую эффективность ГЭС, 10 связанной с потребителями, передачей постоян|ного тока.

Кроме того, создается возможность значительно уменьшить количество коммута ционной аппаратуры.

Предмет изобретеlHHя

Электрическая станция постоянного тока, содержащая блоки турбина — генератор— трансформатор — преобразовательное устрой20 ство либо турбина — высоковольтный генератор — преобразовательное устройство, отличаюитаяся тем, что, с целью по выше ния максимальной мо щности каждого блока, число ,преобразовательных устройств взято по числу

25 блоко|в, каждый .преобразователь введен непосредственно в состав блока и выходы всех преобразователей включены на ши ну постоянного тока последовательно.

243038 иг 2
