Картридж проявления

Картридж проявления

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Аспекты этого изобретения относятся к картриджу проявления, предназначенному для использования в устройствах для формирования изображений, таких как лазерные принтеры.

Предшествующий уровень техники

Картридж проявления, который в общем случае содержит тонер, устанавливают с возможностью извлечения в основном корпусе устройства для формирования изображения, такого как лазерный принтер. Картридж проявления снабжен в собственном корпусе камерой тонера, выполненной с возможностью содержания в ней тонера, мешалкой, расположенной с возможностью вращения в камере тонера, подающим валиком, выполненным с возможностью подачи тонера, проявляющим валиком, выполненным с возможностью нанесения на него тонера, и регулирующим толщину слоя ножом, выполненным с возможностью формирования тонкого слоя тонера на проявляющем валике.

При приведении в движение картриджа проявления после установки в основном корпусе тонер, находящийся в камере тонера, подается на подающий валик в соответствии с вращением мешалки. После этого тонер подается на проявляющий валик в соответствии с вращением подающего валика. Затем тонер проходит между регулирующим толщину слоя ножом и проявляющим валиком в соответствии с вращением проявляющего валика и переносится на проявляющий валик в виде тонкого слоя. К проявляющему валику прикладывается проявочное напряжение смещения. Электростатическое скрытое изображение, сформированное на барабане с фотопроводящим слоем, проявляется тонером, несомым на проявочном валике.

Картридж проявления включает в себя зубчатую передачу, выполненную с возможностью привода проявляющего валика, подающего валика и мешалки. Например, в выложенной патентной публикации Японии № 2003-295614 описана зубчатая передача, предусмотренная в одной боковой стенке корпуса картриджа проявления. Зубчатая передача в картридже проявления включает в себя входное зубчатое колесо, к которому подводится движущая сила из основного корпуса устройства для формирования изображения.

На другой боковой стенке корпуса картриджа проявления предусмотрен несущий элемент, выполненный с возможностью создания опоры для конца проявляющего валика. Несущий элемент выполнен как единое целое с питающим элементом, выполненным с возможностью приложения проявочного напряжения смещения к проявляющему валику.

В картридже проявления, описанном в выложенной патентной публикации Японии № 2003-295614, линия, параллельная валу проявляющего валика, проходящая через входное зубчатое колесо, предусмотренное на одной боковой стенке, и другая линия, параллельная валу проявляющего валика, проходящая через питающий элемент, предусмотренный на другой боковой стенке, располагаются параллельно друг другу с некоторым расстоянием между ними. Если к картриджу проявления прикладывается такая вращательная или крутильная мощность, которая создает вращение или кручение картриджа проявления вокруг входного зубчатого колеса, когда к входному зубчатому колесу прикладывается движущая сила из основного корпуса устройства для формирования изображения, то питающий элемент, предусмотренный на другой боковой стенке, уходит из своего положения, что приводит к неудовлетворительной подаче питания или недостаточному запитыванию из основного корпуса устройства для формирования изображения.

Краткое изложение существа изобретения

В соответствии с аспектами изобретения предложен картридж проявления, который осуществляет стабильное запитывание или стабильно подает питание на вал проявляющего валика, даже когда движущая сила передается непосредственно от ведущей связывающей детали устройства для формирования изображения к ведомой связывающей детали картриджа проявления.

Для достижения вышеописанных аспектов картридж проявления может включать в себя: корпус, включающий в себя первую боковую стенку и вторую боковую стенку, противоположную первой боковой стенке; проявляющий валик, расположенный между первой боковой стенкой и второй боковой стенкой, причем проявляющий валик включает в себя вал проявляющего валика, выполненный с возможностью вращения во время проявления, и элемент проявляющего валика, выполненный с возможностью несения на нем проявляющего вещества, при этом элемент проявляющего валика предусмотрен расположенным вокруг вала проявляющего валика, а вал проявляющего валика вращается вокруг первой осевой линии во время проявления; электрод, расположенный на первой боковой стенке рядом с валом проявляющего валика, причем этот электрод электрически соединен с элементом проявляющего валика; и ведомую связывающую деталь, расположенную на второй боковой стенке, причем эта ведомая связывающая деталь соединена с ведущей связывающей деталью устройства для формирования изображения и выполнена с возможностью вращения вокруг второй осевой линии во время проявления. В одном аспекте первая осевая линия и вторая осевая линия расположены параллельно друг другу. По меньшей мере часть электрода может быть расположена так, что пересекает вторую осевую линию.

При такой конструкции, когда к картриджу проявления прикладывается вращательная или крутильная мощность, которая создает вращение или кручение картриджа проявления вокруг ведомой связывающей детали, когда движущая сила от ведущей связывающей детали основного корпуса устройства для формирования изображения передается непосредственно на ведомую связывающую деталь, можно предотвратить значительные воздействия вращательной или крутильной мощности на электрод, потому что по меньшей мере часть электрода расположена так, что пересекает вторую осевую линию. Вследствие этого можно предотвратить выход электрода из своего положения. Таким образом, можно стабильно подавать питание на вал проявляющего валика.

Картридж проявления может включать в себя: корпус, включающий в себя первую боковую стенку и вторую боковую стенку, противоположную первой боковой стенке; проявляющий валик, расположенный между первой боковой стенкой и второй боковой стенкой, причем проявляющий валик включает в себя вал проявляющего валика, выполненный с возможностью вращения во время проявления, и элемент проявляющего валика, выполненный с возможностью несения на нем проявляющего вещества, при этом элемент проявляющего валика предусмотрен расположенным вокруг вала проявляющего валика, а вал проявляющего вала вращается вокруг первой осевой линии во время проявления; электрод, расположенный на первой боковой стенке рядом с валом проявляющего валика, причем этот электрод электрически соединен с элементом проявляющего валика; и ведомую связывающую деталь, расположенную на второй боковой стенке, причем эта ведомая связывающая деталь соединена с ведущей связывающей деталью устройства для формирования изображения и выполнена с возможностью вращения вокруг второй осевой линии во время проявления. В одном аспекте первая линия проходит перпендикулярно первой осевой линии и пересекает вторую осевую линию, вторая линия проходит перпендикулярно первой осевой линии и пересекает по меньшей мере часть электрода и вторую осевую линию. Первое расстояние между пересечением первой линии и первой осевой линии и пересечением первой линии и второй осевой линии может быть равно второму расстоянию между пересечением второй линии и первой осевой линии и пересечением второй линии и второй осевой линии.

При вышеупомянутой конструкции, когда к картриджу проявления прикладывается вращательная или крутильная мощность, которая создает вращение или кручение картриджа проявления вокруг ведомой связывающей детали, когда движущая сила от ведущей связывающей детали основного корпуса устройства для формирования изображения передается непосредственно на ведомую связывающую деталь, можно предотвратить значительные воздействия вращательной или крутильной мощности на электрод, потому что первое расстояние и второе расстояние равны. Вследствие этого можно предотвратить выход электрода из своего положения. Таким образом, можно стабильно подавать питание на вал проявляющего валика.

Картридж проявления может включать в себя: корпус, включающий в себя первую боковую стенку и вторую боковую стенку, противоположную первой боковой стенке; проявляющий валик, расположенный между первой боковой стенкой и второй боковой стенкой, причем проявляющий валик включает в себя вал проявляющего валика, выполненный с возможностью вращения во время проявления, и элемент проявляющего валика, выполненный с возможностью несения на нем проявляющего вещества, при этом элемент проявляющего валика предусмотрен расположенным вокруг вала проявляющего валика; электрод, расположенный на первой боковой стенке рядом с валом проявляющего валика, причем этот электрод электрически соединен с элементом проявляющего валика; и ведомую связывающую деталь, расположенную на второй боковой стенке, причем эта ведомая связывающая деталь соединена с ведущей связывающей деталью устройства для формирования изображения. Когда ведомая связывающая деталь спроецирована в направлении, параллельном валу проявляющего валика, по меньшей мере часть электрода может быть расположена в пределах этой проекции.

При вышеупомянутой конструкции, когда к картриджу проявления прикладывается вращательная или крутильная мощность, которая создает вращение или кручение картриджа проявления вокруг ведомой связывающей детали, когда движущая сила от ведущей связывающей детали основного корпуса устройства для формирования изображения передается непосредственно на ведомую связывающую деталь, можно предотвратить значительные воздействия вращательной или крутильной мощности на электрод, потому что по меньшей мере, часть электрода располагается в пределах упомянутой проекции, когда ведомая связывающая деталь спроецирована на вал проявляющего валика. Вследствие этого можно предотвратить выход электрода из своего положения. Таким образом, можно стабильно подавать питание на вал проявляющего валика.

В картридже проявления по меньшей мере конец проявляющего валика может опираться по меньшей мере на одну из первой боковой стенки и второй боковой стенки. Вследствие этого, поскольку проявляющий валик надежно оперт, можно стабильно подавать питание на элемент проявляющего валика. При такой конструкции по меньшей мере конец проявляющего валика может опираться по меньшей мере на одну из первой боковой стенки и второй боковой стенки. Следовательно, поскольку проявляющий валик надежно оперт, можно стабильно подавать питание на элемент проявляющего валика.

Каждый конец проявляющего валика может опираться на первую боковую стенку и вторую боковую стенку. При такой конструкции каждый конец проявляющего валика может опираться на первую боковую стенку и вторую боковую стенку. Следовательно, поскольку проявляющий валик надежно оперт, можно стабильно подавать питание на элемент проявляющего валика.

По меньшей мере конец проявляющего валика может опираться на элемент, расположенный рядом по меньшей мере с одной из первой боковой стенки и второй боковой стенки. При такой конструкции по меньшей мере конец проявляющего валика может опираться на элемент, расположенный рядом по меньшей мере с одной из первой боковой стенки и второй боковой стенки. Поэтому оказывается возможной эффективная сборка проявляющего валика с этим рядом расположенным элементом или эффективное крепление валика к нему. Поскольку проявляющий валик надежно оперт, можно стабильно подавать питание на элемент проявляющего валика.

Каждый конец проявляющего валика может опираться на первый элемент, предусмотренный рядом с первой боковой стенкой, и второй элемент, предусмотренный рядом со второй боковой стенкой. При такой конструкции каждый конец проявляющего валика может опираться на первый элемент, предусмотренный рядом с первой боковой стенкой, и второй элемент, предусмотренный рядом со второй боковой стенкой. Поэтому оказывается возможной эффективная сборка проявляющего валика с этим рядом расположенным элементом или эффективное крепление валика к нему. Поскольку проявляющий валик надежно оперт, можно стабильно подавать питание на элемент проявляющего валика.

Электрод может быть выполнен из металла. При такой конструкции электрод может быть выполнен из металла. Поэтому можно надежно подавать питание на электрод.

Электрод может быть выполнен из электропроводной смолы. При такой конструкции электрод может быть выполнен из электропроводной смолы. Поэтому можно придать электроду любую форму и можно надежно подавать питание на элемент проявляющего валика.

Вал проявляющего валика может включать в себя электропроводный элемент. Электрод и элемент проявляющего валика могут быть электрически соединены посредством вала проявляющего валика. При такой конструкции электрод и элемент проявляющего валика могут быть электрически соединены посредством вала проявляющего валика. Поэтому можно надежно подавать питание на элемент проявляющего валика.

Вал проявляющего валика может быть выполнен из электропроводного материала. При такой конструкции вал проявляющего валика может быть выполнен из электропроводного материала. Поэтому можно надежно подавать питание с электрода на элемент проявляющего валика.

Вал проявляющего валика может быть выполнен из металла. При такой конструкции вал проявляющего валика может быть выполнен из металла. Поэтому можно надежно подавать питание на элемент проявляющего валика.

Электрод может быть частью элемента, который контактирует непосредственно с валом проявляющего валика. При такой конструкции электрод может быть частью элемента, который контактирует непосредственно с валом проявляющего валика. Поэтому можно надежно подавать питание на вал проявляющего валика.

Электрод может косвенно контактировать с валом проявляющего валика посредством по меньшей мере одного электропроводного элемента. При такой конструкции электрод может косвенно контактировать с валом проявляющего валика посредством по меньшей мере одного электропроводного элемента. Поэтому относительное положение электрода и вала проявляющего валика можно выбирать без ограничений. Таким образом, поскольку эффективность конструкции повышается, можно надежно подавать питание с электрода на вал проявляющего валика

Электрод может окружать окружную часть вала проявляющего валика. При такой конструкции проявляющему валику не требуется опоры на другие элементы. Таким образом, можно уменьшить количество используемых компонентов и их стоимость.

Ведомая связывающая деталь может включать в себя первую цилиндрическую часть и вторую цилиндрическую часть, расположенную вокруг первой цилиндрической части. При такой конструкции ведомая связывающая деталь может включать в себя первую цилиндрическую часть и вторую цилиндрическую часть, расположенную вокруг первой цилиндрической части. Поэтому первая цилиндрическая часть может надежно воспринимать движущую силу от ведущей связывающей детали. Вторая цилиндрическая часть может надежно передавать движущую силу на вал проявляющего валика.

Первая цилиндрическая часть может быть по существу полой и снабженной внутренней периферийной поверхностью, из которой выступает ведомая деталь, которая введена в зацепление с ведущей связывающей деталью. При такой конструкции возможно надежное восприятие движущей силы от ведущей связывающей детали за счет зацепления ведомой детали с ведущей связывающей деталью.

Первая цилиндрическая часть может включать в себя зубчатое колесо. При такой конструкции первая цилиндрическая часть может включать в себя зубчатое колесо. Поэтому возможно надежное восприятие движущей силы от ведущей связывающей детали.

Проявляющий валик может включать в себя зубчатое колесо проявляющего валика, соединенное с валом проявляющего валика с возможностью вращения совместно с ним. Ведомая связывающая деталь может включать в себя ведущее зубчатое колесо, которое введено в зацепление непосредственно с зубчатым колесом проявляющего валика. При такой конструкции ведомая связывающая деталь может включать в себя ведущее зубчатое колесо, которое введено в зацепление непосредственно с зубчатым колесом проявляющего валика. Следовательно, можно надежно передавать движущую силу, воспринимаемую ведомой связывающей деталью от ведущей связывающей детали, на зубчатое колесо проявляющего валика с ведомой связывающей детали. Таким образом, можно обеспечить надежное вращение проявляющего валика. Кроме того, при такой конструкции можно не передавать движущую силу от устройства для формирования изображения непосредственно на зубчатое колесо проявляющего валика, и поэтому вал проявляющего валика может выполнять функцию направляющей во время установки картриджа проявления. Вследствие этого может не потребоваться дополнительная направляющая и можно уменьшить количество используемых компонентов и их стоимость.

Картридж проявления может дополнительно включать в себя подающий валик, выполненный с возможностью подачи проявляющего вещества на проявляющий валик, причем подающий валик расположен параллельно проявляющему валику. Подающий валик может включать в себя вал подающего валика, выполненный с возможностью вращения во время проявления, элемент подающего валика, выполненный с возможностью подачи проявляющего вещества на проявляющий валик, причем элемент подающего валика предусмотрен расположенным вокруг вала подающего валика, и зубчатое колесо подающего валика, соединенное с валом подающего валика с возможностью вращения совместно с ним, причем зубчатое колесо подающего валика выполнено с возможностью введения в зацепление с ведущим зубчатым колесом. При такой конструкции зубчатое колесо подающего валика выполнено с возможностью введения в зацепление с ведущим зубчатым колесом. Поэтому движущую силу, воспринимаемую ведомой связывающей деталью от ведущей связывающей детали, можно передавать на зубчатое колесо подающего валика с ведомой связывающей детали. Таким образом можно обеспечить надежное вращение подающего валика. Кроме того, при такой конструкции можно передавать движущую силу на зубчатое колесо проявляющего валика и зубчатое колесо подающего валика с ведомой связывающей детали. Таким образом можно обеспечить эффективную передачу движущей силы и эффективное вращение проявляющего валика и подающего валика.

Электрод может быть электрически соединен с валом подающего валика. При такой конструкции электрод может быть электрически соединен с валом подающего валика. Поэтому питание можно также подавать на подающий валик.

Электрод может иметь первую часть, выполненную с возможностью окружения окружной части вала проявляющего валика, и вторую часть, выполненную с возможностью окружения окружной части вала подающего валика. При такой конструкции вал проявляющего валика и вал подающего валика могут быть надежно оперты на первую часть и вторую часть соответственно.

Электрод может иметь контактную часть, выполненную с возможностью контакта с питающим элементом устройства для формирования изображения, причем контактная часть расположена над первой частью и второй частью. При такой конструкции электрод может иметь контактную часть, расположенную над первой частью и второй частью. Поэтому электрод может вступать в надежный контакт с питающим элементом в контактной части. Таким образом, можно надежно подавать питание на электрод из устройства для формирования изображения.

Может обеспечиваться возможность установки картриджа проявления в фотопроводящем картридже, включающем в себя фотопроводящий элемент, на котором сформировано электростатическое скрытое изображение. При такой конструкции картридж проявления можно надежно устанавливать в фотопроводящем картридже, включающем в себя фотопроводящий элемент. Поэтому можно заменять только картридж проявления новым в соответствии с остаточным количеством проявляющего вещества независимо от срока службы фотопроводящего элемента. Фотопроводящий картридж можно заменять в соответствии со сроком службы фотопроводящего элемента независимо от остаточного количества проявляющего вещества, содержащегося в картридже проявления.

Картридж проявления может дополнительно включать в себя выступающую часть, которая контактирует с частью, находящейся под напряжением смещения, предусмотренной в фотопроводящем картридже, когда картридж проявления установлен в фотопроводящем картридже. При такой конструкции, когда картридж проявления установлен в фотопроводящем картридже, выступающая часть картриджа проявления может контактировать с частью, находящейся под напряжением смещения фотопроводящего картриджа, так что картридж проявления может вступать в контакт с фотопроводящим элементом. Следовательно, при надежном контакте между картриджем проявления и фотопроводящим элементом электростатическое скрытое изображение, сформированное на фотопроводящем элементе, можно надежно проявлять с помощью проявляющего вещества, несомого проявляющим валиком.

В картридже проявления выступающая часть может выступать наружу из первой боковой стенки и второй боковой стенки. При такой конструкции выступающая часть может выступать наружу из первой боковой стенки и второй боковой стенки. Поэтому выступающая часть может надежно контактировать с частью, находящейся под напряжением смещения. Таким образом, можно гарантировать надежный контакт проявляющего валика с фотопроводящим элементом.

В картридже проявления ведомая связывающая деталь может включать в себя первую цилиндрическую часть и вторую цилиндрическую часть, расположенную вокруг первой цилиндрической части. Упомянутая проекция может быть образована за счет проецирования первой цилиндрической части. По меньшей мере часть электрода может располагаться в пределах выступа. При такой конструкции можно дополнительно предотвратить выход электрода из своего положения. Таким образом, можно надежно подавать питание на вал проявляющего валика.

В картридже проявления первая цилиндрическая часть может быть по существу полой и снабженной внутренней периферийной поверхностью, из которой выступает ведомая деталь, которая введена в зацепление с ведущей связывающей деталью. При такой конструкции оказывается возможным надежное восприятие движущей силы от ведущей связывающей детали за счет зацепления ведомой детали с ведущей связывающей деталью.

Электрод может включать в себя первую часть, выполненную с возможностью окружения окружной части вала проявляющего валика. Первая часть может быть выполнена подвижной с возможностью контакта с валом проявляющего валика. При такой конструкции можно надежно подавать питание на вал проявляющего валика.

Электрод может включать в себя вторую часть, прикрепленную к первой боковой стенке с помощью крепежного элемента. Крепежный элемент включает в себя часть, выполненную с возможностью предотвращения отделения электрода от первой боковой стенки. Торец второй части обращен к торцу части крепежного элемента и отстоит в пространстве от торца части крепежного элемента. При такой конструкции первая часть может надежно контактировать с валом проявляющего валика.

Крепежный элемент может быть винтом, а упомянутая часть крепежного элемента может быть головкой винта. При такой конструкции электрод может быть надежно и просто прикреплен к первой боковой стенке с помощью винта, что обеспечивает возможность небольшого перемещения винта.

Первая боковая стенка может быть снабжена принимающей частью, выполненной так, что обеспечивается возможность окружения этой принимающей части второй частью и возможность вставления крепежного элемента в принимающую часть. Торец принимающей части может быть выполнен с возможностью выступания наружу из торца второй части для контакта с торцом части крепежного элемента. При такой конструкции крепежный элемент можно располагать с обеспечением некоторого расстояния между крепежным элементом и второй частью. Поэтому можно точно и надежно обеспечить расстояние между торцом второй части и торцом крепежного элемента. Вследствие этого можно вводить первую часть в надежный контакт с валом проявляющего валика, гарантируя при этом плавное вращение вала проявляющего валика относительно первой части.

Первая часть и контактная часть могут проходить от первой боковой стенки в направлении, противоположном второй боковой стенке, вдоль первой осевой линии. При такой конструкции питающий элемент устройства для формирования изображения можно вводить в надежный контакт с контактной частью. Гарантируя плавное вращение вала проявляющего валика относительно части, на которую опирается вал проявляющего валика, можно вводить часть, на которую опирается вал проявляющего валика, в надежный контакт с валом проявляющего валика.

Картридж проявления может дополнительно включать в себя подающий валик, выполненный с возможностью подачи проявляющего вещества на проявляющий валик. Подающий валик может быть расположен параллельно проявляющему валику. Подающий валик может включать в себя вал подающего валика, выполненный с возможностью вращения во время проявления, и элемент подающего валика, выполненный с возможностью подачи проявляющего вещества на проявляющий валик. Элемент подающего валика может быть предусмотрен расположенным вокруг вала проявляющего валика. Электрод может быть снабжен частью, выполненной с возможностью окружения окружной части вала подающего валика. При такой конструкции можно также подавать питание на вал подающего валика.

В картридже проявления на первой боковой стенке можно предусмотреть отдельную от электрода опору, на которую опирается вал проявляющего валика. При такой конструкции можно также подавать питание на вал подающего валика. Следовательно, часть, на которую опирается проявляющий валик, может надежно контактировать с валом проявляющего валика. Даже когда несущий элемент не применяется в качестве электрода, можно надежно подавать питание на вал проявляющего валика.

В картридже проявления электрод может включать в себя вторую часть, прикрепленную к первой боковой стенке винтом. Первая боковая стенка может быть снабжена принимающей винт частью, выполненной так, что обеспечивается возможность окружения этой принимающей винт части второй частью и возможность вставления винта в принимающую винт часть. Расстояние между центром принимающей винт части и осью вала проявляющего валика может отличаться от расстояния между центром области, окруженной второй частью, в которой обеспечивается возможность окружения принимающей винт части, и центром области, окруженной первой частью, в которой окружена окружная часть вала проявляющего валика. При такой конструкции боковой стенки оказывается возможным надежный контакт первой части с валом проявляющего валика.

В соответствии с изобретением можно предотвратить выход электрода из своего положения. Таким образом, можно стабильно подавать питание на вал проявляющего валика.

Можно предотвратить выход электрода из своего положения. Таким образом, можно стабильно подавать питание на вал проявляющего валика.

При надежной опоре проявляющего валика, можно стабильно подавать питание на элемент проявляющего валика.

Оказывается возможной эффективная сборка проявляющего валика с рядом расположенным элементом или эффективное крепление валика к нему. Поскольку проявляющий валик надежно оперт, можно стабильно подавать питание на элемент проявляющего валика.

Можно надежно подавать питание на электрод.

Электрод можно выполнить с приданием ему любой формы и можно надежно подавать питание на элемент проявляющего валика.

Можно надежно подавать питание с электрода на элемент проявляющего валика, и можно надежно подавать питание с электрода на вал проявляющего валика.

Относительное положение электрода и вала проявляющего валика можно выбирать без ограничений. Таким образом, поскольку эффективность конструкции повышается, можно надежно подавать питание с электрода на вал проявляющего валика.

Проявляющему валику не требуется опоры на другие элементы. Таким образом, можно уменьшить количество используемых компонентов и их стоимость.

Первая цилиндрическая часть может надежно воспринимать движущую силу от ведущей связывающей детали. Вторая цилиндрическая часть может надежно передавать движущую силу на вал проявляющего валика.

Возможно надежное восприятие движущей силы от ведущей связывающей детали.

Можно обеспечить надежное вращение проявляющего валика. Кроме того, вал проявляющего валика может выполнять функцию направляющей во время установки картриджа проявления. Таким образом, можно уменьшить количество используемых компонентов и их стоимость.

Можно обеспечить надежное вращение подающего валика. Кроме того, можно обеспечить эффективное вращение проявляющего валика и подающего валика.

Питание можно также подавать на подающий валик.

Вал проявляющего валика и вал подающего валика могут быть надежно оперты на первую часть и вторую часть соответственно.

Можно надежно подавать питание на электрод из устройства для формирования изображения.

Картридж проявления можно заменять новым в соответствии с остаточным количеством проявляющего вещества независимо от срока службы фотопроводящего элемента. Фотопроводящий картридж можно заменять в соответствии со сроком службы фотопроводящего элемента независимо от остаточного количества проявляющего вещества, содержащегося в картридже проявления.

При наличии надежного контакта между проявляющим валиком и фотопроводящим элементом можно надежно проявлять электростатическое скрытое изображение, сформированное на фотопроводящем элементе, с помощью проявляющего вещества, несомого на проявляющем валике.

В соответствии с изобретением можно гарантировать надежный контакт проявляющего валика с фотопроводящим элементом.

Можно дополнительно предотвратить выход электрода из своего положения. Таким образом, можно надежно подавать питание на вал проявляющего валика.

Оказывается возможным надежное восприятие движущей силы от ведущей связывающей детали.

Можно надежно подавать питание на вал проявляющего валика посредством контактной части и первой части.

Первая часть может надежно контактировать с валом проявляющего валика.

Электрод может быть надежно и просто прикреплен к первой боковой стенке с помощью винта.

Можно вводить первую часть в надежный контакт с валом проявляющего валика, гарантируя при этом плавное вращение вала проявляющего валика относительно первой части.

Питающий элемент устройства для формирования изображения можно вводить в надежный контакт с контактной частью. Гарантируя плавное вращение вала проявляющего валика относительно части, на которую опирается вал проявляющего валика, можно вводить первую часть в надежный контакт с валом проявляющего валика.

Можно также подавать питание на вал подающего валика.

Первая часть может надежно контактировать с валом проявляющего валика. Даже когда опора не применяется в качестве электрода, можно надежно подавать питание на вал проявляющего валика.

Оказывается возможным надежный контакт первой части с валом проявляющего валика.

Краткое описание чертежей

Теперь, со ссылками на прилагаемые чертежи, будут подробно описаны иллюстративные аспекты изобретения, где:

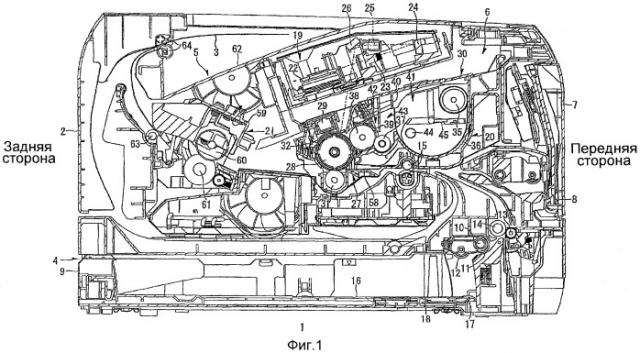

фиг.1 - сечение на виде сбоку общей конфигурации лазерного принтера в качестве устройства для формирования изображения в соответствии с иллюстративным аспектом;

фиг.2 - сечение на виде сбоку технологического картриджа, предназначенного для использования в лазерном принтере, показанном на фиг.1, в соответствии с иллюстративным аспектом;

фиг.3 - сечение на виде сбоку картриджа с барабаном, предназначенного для использования в лазерном принтере, показанном на фиг.1, в соответствии с иллюстративным аспектом;

фиг.4 - сечение на виде сбоку картриджа проявления, предназначенного для использования в лазерном принтере, показанном на фиг.1, в соответствии с иллюстративным аспектом;

фиг.5 - перспективное изображение сверху, сзади и слева картриджа проявления;

фиг.6 - перспективное изображение сверху, сзади и справа картриджа проявления;

фиг.7 - перспективное изображение снизу, спереди и слева картриджа проявления;

фиг.8 - перспективное изображение снизу, спереди и справа картриджа проявления;

фиг.9 - вид в плане сзади картриджа проявления;

фиг.10 - вид в плане спереди картриджа проявления;

фиг.11 - вид в плане сверху картриджа проявления;

фиг.12 - вид в плане снизу картриджа проявления;

фиг.13 - вид слева картриджа проявления с крышкой зубчатых колес, прикрепленной к картриджу проявления;

фиг.14 - вид слева картриджа проявления, при этом крышка зубчатых колес откреплена от картриджа проявления;

фиг.15 - вид справа картриджа проявления;

фиг.16 - перспективное изображение сверху, сзади и слева картриджа с барабаном;

фиг.17 - перспективное изображение сверху, спереди и справа технологического картриджа;

фиг.18А и 18В - перспективное изображение, соответственно иллюстрирующее часть вала проявляющего валика и вид сбоку вала проявляющего валика в соответствии с иллюстративным аспектом;

фиг.19 - вид слева картриджа проявления, соответствующего фиг.13, с контактной пластиной, спроецированной в направлении ширины картриджа проявления, в соответствии с иллюстративным аспектом;

фиг.20 - вид справа картриджа проявления, соответствующего фиг.15, с частью ведомой связывающей детали, спроецированной в направлении ширины картриджа проявления, в соответствии с иллюстративным аспектом;

фиг.21 - перспективное изображение сверху, сзади и слева картриджа проявления, соответствующего фиг.6, при этом электродный элемент откреплен от картриджа проявления, в соответствии с иллюстративным аспектом;

фиг.22 - перспективное изображение снизу, спереди и справа картриджа проявления, соответствующего фиг.8, при этом электродный элемент откреплен от картриджа проявления;

фиг.23 - вид справа картриджа проявления соответствующего фиг.15;

фиг.24 - сечение картриджа проявления, проведенное вдоль линии А-А, показанной на фиг.23;

фиг.25 - сечение картриджа проявления, проведенное вдоль линии В-В, показанной на фиг.23.

Описание позиций чертежей

1: Лазерный принтер

2: Основной корпус

27: Картридж с барабаном

28: Фотобарабан

30: Картридж проявления

36: Проявочный каркас

37: Подающий валик

38: Проявляющий валик

50: Вал подающего валика

51: Губчатый валик

52: Вал проявляющего валика

53: Резиновый валик

69: Боковая стенка

79: Цилиндрическая часть под винт

93: Крышка зубчатых колес

94: Входное зубчатое колесо

95: Ведущее зубчатое колесо подающего валика

102: Ограничивающие зацепление части

100: Ведомая связывающая деталь

101: Ведущее зубчатое колесо

115: Ведущее зубчатое колесо проявляющего валика

117: Электродный элемент

118: Часть, закрывающая вал проявляющего валика

119: Оконечная часть

120: Крепежная пластина

122: Контактная пластина

123: Пластина основания

127: Часть, закрывающая вал подающего валика

130: Винт

130b: Головка винта

132: Бобышка

140: Отверстие под винт

150: Прижимной рычаг

201: Несущий элемент

Х1: Первая осевая линия

Х2: Вторая осевая линия

L1: Первая линия

L2: Вторая линия

D1: Первое расстояние

D2: Второе расстояние

If: Внутренний - по отношению к осевому направлению винтов - торец головки винта

Ff: Свободный торец цилиндрической части под винт

Of: Внешняя грань пластины основания

Лучший вариант осуществления изобретения

Следует отметить, что в нижеследующем описании между элементами задаются различные соединения. Следует отмети
