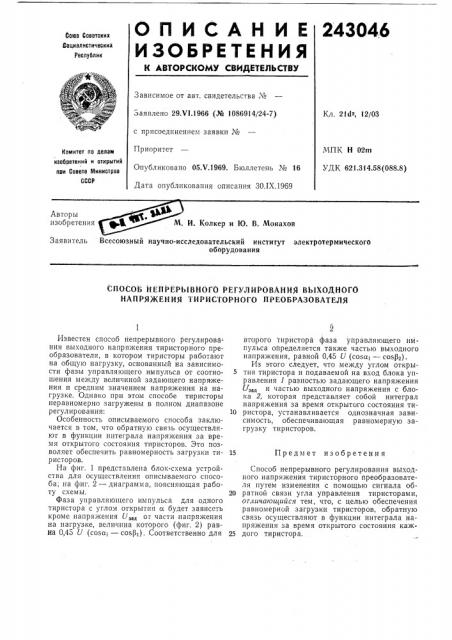

О П И С А Н И Е 243046

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюа Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.VI.1966 (№ 1086914/24-7) с присоединением заявки №

Приоритет

Опубликовано 05.Ч.1969. Бюллетень № 16

Дата опубликования описания ЗО.IX.1969

Кл. 21d2, 12/03

МПК Н 02m

УЛК 621 314.58(088.8) Комитет по делам иаабретений и открытий при Совете Министров

СССР

Авторы Ф изобретения Д, M. И. Колкер и К). В. Монахов

Заявитель Всесоюзный научно-исследовательский институт электротермического оборудования

СПОСОБ НЕПРЁРЫВНОГО РЕГУЛИРОВАНИЯ ВЬ!ХОДНОГ0

НАПРЯЖЕНИЯ ТИРИСТОРНОГО ПРЕОБРАЗОВАТЕЛЯ

15 Предмет изобретени я

Известен способ непрерывного регулирования выходного напряжения тиристорного преобразователя, в котором тиристоры работают на общую нагрузку, основанный на зависимости фазы управляющего импульса от соотношения между величиной задающего напряжения и средним значением напряжения на нагрузке. Однако при этом способе тиристоры неравномерно загружены в полном диапазоне регулирования:

Особенность описываемого способа заключается в том, что обратную связь осуществляют в функции интеграла напряжения за время открытого состояния тиристоров. Это позволяет обеспечить равномерность загрузки тиристоров.

На фиг. 1 представлена блок-схема устройства для осуществления описываемого способа; на фиг. 2 — диаграмма, поясняющая работу схемы.

Фаза управляющего импульса для одного тиристора с углом открытия и будет зависеть кроме напряжения U, or части напряжения на нагрузке, величина которого (фиг. 2) равна 0,45 U (cosur — cosP ). Соответственно для второго тиристора фаза управляющего ймпульса определяется также частью выходного напряжения, равной 0,45 U (cos(xr — cosPg).

Из этого следует, что между углом откры5 тия тиристора и подаваемой на вход блока управления 1 разностью задающего напряжения

U3ÿä и час гыо выходного напряжения с блока 2, которая представляет собой интеграл напряжения за время открытого состояния ти10 ристора, устанавливается однозначная зависимость, обеспечивающая равномерную загрузку тиристоров.

Способ непрерывного регулирования выходного напряжения тиристорного преобразователя путем изменения с помощью сигнала об20 ратной связи угла управления тиристорами, отличающиися тем, что, с целью обеспечения равномерной загрузки тиристоров, обратную связь осуществляют в функции интеграла напряжения за время открытого состояния каж25 дого тир истор а.
