Реферат

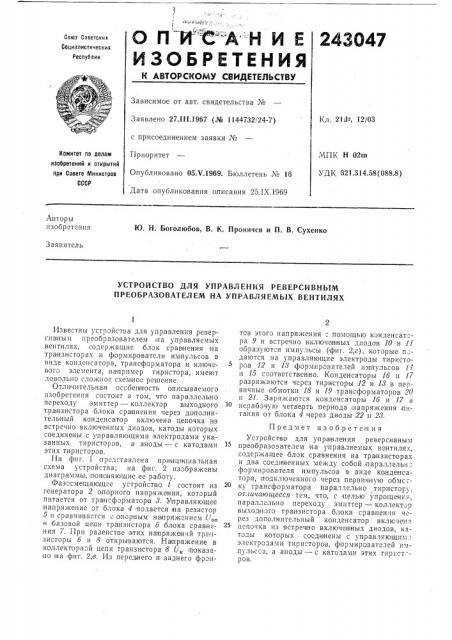

О П И С "А Н И Е

ИЗОБРЕТЕНИЯ

243947

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 2И-, 1210З

Заявлено 27.1 1 I.1967 (№ 1144732/24-7) с присоединением заявки №

Приоритет

Опубликовано 05Х.1969. Бюллетень № 16

МПК Н 02m

УДК 621 314 58(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 25.IX.1969

Авторы

ИЗООРЕТЕНПЯ

Ю. Н. Боголюбов, В. К. Проничев и П. В. Сухенко

Заявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РЕВЕРСИВНЬ!М

ПРЕОБРАЗОВАТЕЛЕМ НА УПРАВЛЯЕгМЬ1Х ВЕНТИЛЯХ

Известны устройства для управления реверсив ным преобразователем гга управляемых вентилях, содержащие блок сравнения на тра нзи сторах и формирователи импульсов в виде конденсатора, трансформатора и ключевого элемента, например тиристора, имеют довольно сложное схехеное решение.

Отличительная оссбеиность описываемого изобретения состоит в том, что параллельно переходу эмиттер — коллектор выходного транзистора блока сравнения через дополнительный конденса тор включена цепочка из встречно включенных диодов, катоды которых соединегны с управляющими электродами ука;занных тиристоров, а аноды — с катодаьми этих тиристоров.

На фиг. 1 представлена принципиальная схема устройства; на фиг. 2 изображены диаграммы., пояс няющи е ее работу.

Фазосхгещаю щее устройство 1 состоит из генератора 2 оспорного напряжения, который питается от тра нсформатора 3. Управляющее напряжение от блока 4 подается на резистор

5 и сравнивается с опорным напряжением Up„ я базовой цепи транзистора б блока срав нения 7. При равенстве этих на пря>келий трагнзисторы б и 8 открываются. На пряжение в коллекторной цепи транзистора 8 Ь, показа,но на фиг. 2,в. Из переднего и заднего фронтов этОГО напряжения поз!Ощь|0 конденсатора 9 и встречно включенных диодов 10 и 11 образуются импульсы (фиг. 2,г), которые пдаются на управляющие электроды тиристоро,в 12 и 18 формирователей им.пульсов 11 и 15 соответственно. Конденсаторы 1б и 17 разряжаются через тиристоры .12 и 13 в первичные обмотки 18 и 19 трансформаторов 20 и 21. Заряжаются конденсаторы 1б и 17 в нерабочую четверть периода напряжения питания от блока 4 через диоды 22 и 28.

Предмет из об р етея ил

Устройство для управления реверсивным преобразователем на управляемых вентилях, содержащее блок сравнения на тра нзисторах и два соединенных между собой параллельн= формирователя импульсов в виде конде нсатора, подключенного через первичную обмотку трансформатора параллельно тиристору, от.гичаюшееся тем, что, с целью упрощенкгг, параллельно переходу эмиттер — коллектор выходного транзистора блока сравнения через дополнительный конденсатор включесна

25 цепочка из встречно включенных диодов, катоды которых сосди|нены с управляющим: электродами тиристороз, формирователей им.пульссз, а аноды — с катодами, этих тири"T ров.

243047

I11

1

1 !

1 !

1 ! ! ! ! !

ИОп д
