Устройство для контроля взрывных электрических цепей

Устройство для контроля взрывных электрических цепей

Иллюстрации

Показать все

Реферат

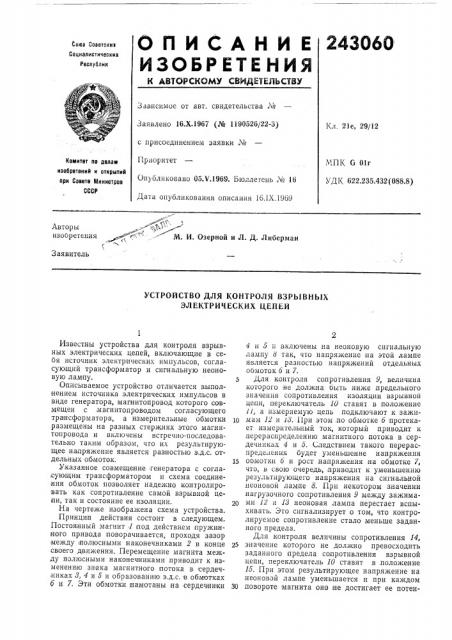

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

24306О

Саюа Ссветскик

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 16.Х.1967 (№ 1190526/22-3) с присоединением заявки М

Приоритет

Опубликовано 05.V.1969. Ьюллетень,М 16

Дата опубликования описания 1б.IX.1969

1(л, 2lе, 29/12

МПК б Olr

УД1(622.235.432(088.8) комитет по делам изобретений и открытий при Совете Министров

СССР т, Авторы -- Я,м изобреттееии г,* .: М. И. Озерной и Л. Д. Либерман

Гз

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ВЗРЫВНЫХ

ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Известны устройства для контроля взрывных электрических цепей, включающие в себя источник электрических импульсов, согласующий трансфорзматор и сигнальную неоновую лампу.

Описываемое устройство отличается выполнением источника электрических импульсов в виде генератора, магнитопровод которого со вмещен с,магнитопроводом согласующего трансформатора, а измерительные обмотки размещены на разных стержнях этого магнитопровода и включены встречно-последовательно таким образом, что их результирующее напряжение является разностью э.д.с. отдельных обмоток.

Указанное совмещение генератора с согласующим трансформатором и схема соединения обмоток позволяет надежно контролировать как сопротивление самой взрывной цепи, так и состояние ее изоляции.

На чертеже изображена схема устройства.

Принцип действия состоит в следующем.

Постоянный магнит 1 под действием пружинного привода поворачивается, проходя зазор между полюсными наконечниками 2 в конце своего движения. Перемещение магнита между полюсными наконечниками приводит к изменению знака магнитного, потока в сердечниках 8, 4 и 5 и образованию э.д.с. в обмотках б и 7, Эти обмотки, намотаны на сердечники

4 и 5 и .включены на неоновую сигнальную лампу б так, что напряжение на этой лампе является разностью напряжений отдельных оомоток б и 7.

Для контроля сопротивления 9, величина которого не должна быть ниже предельного значения сопротивления изоляции взрывной цепи, переключатель 10 ставят в положение

11, а измеряемую цепь подключают к зажи10 мам 12 и 13. 11ри этом,по обмотке б протекает измерительный ток, который приводит к перераспределению магнитного потока в сердечниках 4 и 5. т.,ледствием такого перераспреде.тения будет уменьшение напряжения оомотки б и рост напряжения на обмотке 7, что, и свою очередь,,приводит к уменьшению результируюгцего напряжения на сигнальной неоновой лампе 8. При некотором значении нагрузочного сопротивления 9 между зажимами 12 н 13 неоновая лампа перестает вспыхивать. Это сигнализирует о том, что контролируемое сопротивление стало меньше заданного предела.

Для контроля величины сопротивления 14, 25 значение которого не должно превосходить заданного предела сопротивления взрывной цепи, переключатель 10 ставят в положение

15. При этом результирующее напряжение на неоновой лампе уменьшается и при каждом

30 повороте магнита оно не достигает ее потен243060

Предмет изобретения

Составитель Е. Розеитул

Редактор T. Н. Каранова Текред Т. П. Курилко Корректор Е. Н. Зелкина

Заказ 2287/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 циала зажигания. Контролируемое сопротивление 14 включается между зажимами И и

1б, что способствует возникновению в обмотке 7 измерительного тока. Процесс перераспределения магнитных потоков в сердечниках

4 и 5 полностью аналогичен рассмотренному и приводит к тому, что э.д.с. обмотки б возрастает, а э.д.с. обмотки 7 падает. При некотором сопротивлении нагрузки 14 между зажимами И и 1б разность, потенциалов на неоновой лампе превысит ее порог зажигания и каждый поворот магнита будет сопровождаться вспышкой лампы.

Устройство для ко|нтроля взрывных электрических цепей, включающее в себя источ5 ник электрических импульсов, согласующий трансформатор с измерительными обмотками и сигнальную неоновую лампу, отличающееся тем, что, с целью повышения падеж ности контроля взрывной цепи, источник электриче10 ских им пульсов выполнен в виде генератора с магнитопроводом, совмещенным с магнитопроводом трансформатора, а обмотки размещены на разных стержнях магнитопровода и соединены встречно-последовательно.
