243096

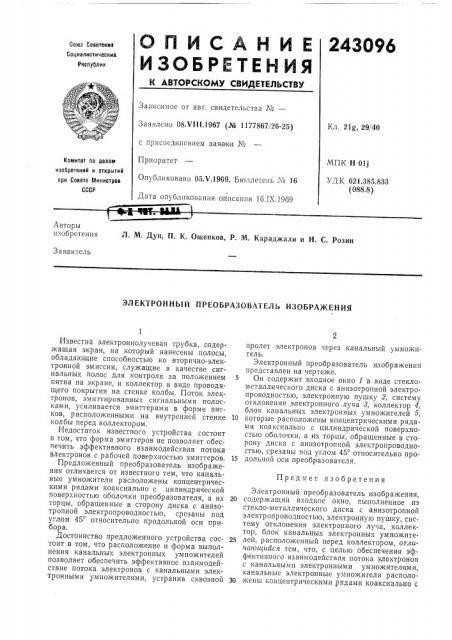

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹â€”

Кл. 21@, 29/40

Заявлено 08.VIII.1967 (№ 1177867!26-25) с .присоединением заявки №

Приоритет

Опубликовано 05.Y.1969. Бюллетень ¹ 16

Дата опубликования описания 16.IX.1969

МПК Н OIj

УДК 621,385.833 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Л. М. Дун, П. К, Ощепков, Р, М. Караджали и Н. С. Розин

Заявитель

ЭЛЕКТРОННЬ1Й ПРЕОБРАЗОВАТЕЛЬ ИЗОБРАЖЕНИЯ

Предмет изобретения

Известна электроннолучевая трубка, содержащая экран, на который нанесены полосы, обладающие способностью ко вторично-электронной эмиссии, служащие в качестве сигнальных полос для контроля за положением пятна на экране, и коллектор в виде проводящего покрытия на стенке колбы. Поток электронов, эмиттированных сигнальными полосками, усиливается эмиттерами в форме витков, расположенными на внутренней стенке колбы перед коллектором.

Недостаток известного устройства состоит в том, что форма эмиттеров не позволяет обеспечить эффективного взаимодействия потока электронов с рабочей поверхностью эмиттеров.

Предложенный преобразователь изображения отличается от известного тем, что канальные умножители расположены концентрическими рядами коаксиально с цилиндрической поверхностью оболочки преобразователя, а их торцы, обращенные в сторону диска с анизотропной электропроводностью, срезаны под углом 45 относительно продольной оси прибора.

Достоинство предложенного устройства состоит в том, что расположение и форма выполнения канальных электронных умножителей позволяет обеспечить эффективное взаимодействие потока электронов с канальными электронными умножителями, устранив сквозной пролет электронов через канальный умножитель.

Электронный преобразователь изображения представлен на чертеже.

5 Он содержит входное окно 1 в виде стеклометаллического диска с анизотропной электропроводностью, электронную пушку 2, систему отклонения электронного луча 8, коллектор 4, блок канальных электронных умножителей 5, 10 которые расположены концентрическими рядами коаксиально с цилиндрической поверхностью оболочки, а их торцы, обращенные в сторону диска с анизотропной электропроводностью, срезаны под углом 45 относительно про15 дольной оси преобразователя.

Электронный преобразователь изображения, 20 содержащий входное окно, гыполненное из стекло-металлического диска с анизотропной электропроводностью, электронную пушку, систему отклонения электронного луча, коллектор, блок канальных электронных умножите25 лей, расположенный перед коллектором, отличающийся тем, что, с целью обеспечения эффективного взаимодействия потока электронов с канальными электронными умножителями, канальные электронные умножители располо30 жены концентрическими рядами коаксиально с

243096

Составитель И. Еремина

Редактор Б. Б. Федотов Текред Л. А. Камышникова Корректор A. Б. Родионова

3 а к аз 2380/7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4 1ипография, пр. Сапунова, 2 цилиндрической поверхностью оболочки электронного преобразователя изображения, а их торцы, обращенные в сторону диска с анизотропной электропроводностью, срезаны под углом 45 относительно продольной оси электронного преобразователя изображения.
