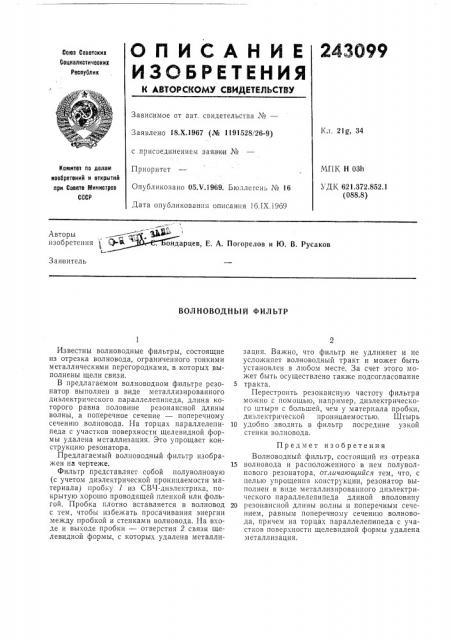

О П И С А Н И Е 243699
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 18.Х.1967 (№ 1191528/26-9) с присоединением заявками №
Приоритет
Опубликовано 05.V.1969. Бюллегень ¹ 16
Дата опубликования описания 1б.IX,1969
1(л, 21g, 34
ЧПК Н 031т
УДК, 621.372.852.1 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения (Заявитель рцев, Е. А. Погорелов и 1О. В. Русаков
ВОЛНОВОДНЫЙ ФИЛЬТР
Известны волноводные фильтры, состоящие из отрезка волновода, ограниченного тонкими металлическими перегородками, в которых выполнены щели связи.
В предлагаемом волноводном фильтре резонатор выполнен в виде металлизированного диэлектрического параллелепипеда, длина которого равна половине резонансной длины волны, а поперечное сечение — поперечному сечению волновода. На торцах параллелепипеда с участков поверхности щелевидной формы удалена металлизация. Это упрощает конструкцию резонатора.
Предлагаемый волиоводный фильтр изображен на чертеже.
Фильтр представляет собой полуволновую (с учетом диэлектрической проницаемости материала1 пробку 1 из СВЧ-диэлектрика, покрытую хорошо проводящей пленкой или фольгой. Пробка плотно вставляется в волновод с тем, чтобы избежать просачивания энергии между пробкой и стенками волновода. На входе и выходе пробки — отверстия 2 связи щелевидной формы, с которых удалена металлизация. Важно, что фильтр не удлиняет и не усложняет волноводный тракт и может быть установлен в любом месте. За счет этого может быть осуществлено также подсогласование
5 тракта.
Перестроить резонансную частоту фильтра можно с помощью, например, диэлектрического штыря с большей, чем у материала пробки, диэлектрической проницаемостью. Штырь
10 удобно вводить в фильтр посредине узкой стенки волновода.
Предмет изобретения
Волноводный фильтр, состоящий из отрезка
15 волновода и расположенного в нем полуволнового резонатора, отличающийся тем, что, с целью упрощения конструкции, резонатор выполнен в виде металлизированного диэлектрического параллелепипеда длиной вполовину
20 резонансной длины волны и поперечным сечением, равным поперечному сечению волновода, причем на торцах параллелепипеда с участков поверхности щелевидной формы удалена металлизация, 243099 г У) г .г
Г ) Г г Г г г
