Электронное устройство и блок батареи

Электронное устройство и блок батареи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к электронному устройству, такому как переносной персональный компьютер, и блоку батареи, отсоединяемому от электронного устройства.

Уровень техники

Наиболее распространенные переносные персональные компьютеры выполнены с возможностью отсоединения блока батареи. Например, участок установки блока батареи, в который устанавливают съемный блок батареи, предусмотрен на обратной поверхности основного корпуса переносного персонального компьютера. Блок батареи вставляют в направлении, по существу, параллельном нижней поверхности основного корпуса переносного персонального компьютера, устанавливая его в участок установки блока батареи. Участок установки блока батареи содержит часть разъема. В результате соединения этой части разъема и части разъема, содержащегося в блоке батареи, основной корпус переносного персонального компьютера и блок батареи соединяются друг с другом (см. выложенную заявку № 2007-115091 на японский патент (параграф [0019], фиг.2)).

Сущность изобретения

Однако при использовании описанной выше технологии необходимо обеспечивать канавки или защитные направляющие для направления блока батареи в участок установки блока батареи на обеих поверхностях внутренней стороны участка установки блока батареи и на обеих боковых поверхностях блока батареи. Поэтому размер участка установки блока батареи и самого блока батареи становится больше на величину канавок или защитных направляющих. Канавки или защитные направляющие обязательно должны быть выполнены достаточно толстыми, поскольку они испытывают довольно большую нагрузку, когда блок батареи установлен. Таким образом, затрудняется уменьшение размера переносного персонального компьютера, в частности уменьшение его толщины.

Учитывая описанные выше обстоятельства, существует потребность в электронном устройстве с малыми размерами с возможностью простого отсоединения блока батареи.

В соответствии с вариантом выполнения настоящего изобретения предложено электронное устройство, включающее: основной корпус, содержащий участок установки блока батареи на одном концевом участке в направлении первой оси координат; участок дисплея, выполненный с возможностью открывания относительно основного корпуса с помощью шарнира, расположенного на концевом участке в направлении первой оси координат; а также блок батареи, выполненный с возможностью отсоединения от участка установки блока батареи вдоль направления первой оси координат; первый участок разъема, размещенный на участке установки блока батареи, на стороне концевого участка в направлении первой оси координат; второй участок разъема, выполненный на блоке батареи с возможностью соединения с первым участком разъема; первый участок зацепления, выполненный на другом концевом участке указанного участка установки блока батареи в направлении первой оси координат; второй участок зацепления, выполненный на блоке батареи с возможностью зацепления с первым участком зацепления путем установки в первый участок зацепления относительно направления первой оси координат; и вырез, предназначенный для размещения шарнира, выполненный на концевом участке блока батареи в направлении первой оси координат.

В электронном устройстве, в соответствии с вариантом выполнения настоящего изобретения, когда блок батареи устанавливают в участок установки блока батареи, блок батареи вставляют таким образом, что второй участок зацепления на переднем конце в направлении вставки (направление первой оси координат) блока батареи, выравнивают с первым участком зацепления на участке установки блока батареи. В этом случае, поскольку степень свободы при выборе положения, в котором вставляют блок батареи, велика, становится возможным вставлять блок батареи так, что его передний конец, в направлении вставки, наклонен больше вниз, чем его задний конец. То есть диапазон возможного изменения положения, когда устанавливают блок батареи, становится больше. Например, в конструкции, в которой направляющие элементы вдоль направления вставки выполнены на обеих боковых поверхностях участка установки блока батареи и на блоке батареи в направлении ширины, положение, в котором блок батареи вставляют в участок установки блока батареи, ограничено. В отличие от этого, в соответствии с вариантом выполнения настоящего изобретения снимается жесткое ограничение на положение блока батареи, поскольку направляющие элементы вдоль направления вставки становятся ненужными.

Кроме того, благодаря тому, что предусмотрен вырез для размещения шарнира в блоке батареи с задней стороны, причем этот шарнир поддерживает участок дисплея в открытом положении, становится ненужным пространство для размещения шарнира на участке основного корпуса, в результате чего общий размер электронного устройства может быть уменьшен. Кроме того, степень свободы при выборе места, в котором может быть размещен шарнир, увеличивается. Кроме того, в случае, когда на блоке батареи выполнен вырез для размещения шарнира, необходимо, чтобы шарнир не мешал отсоединению блока батареи от участка установки блока батареи. В электронном устройстве, в соответствии с вариантом выполнения настоящего изобретения, поскольку имеется свобода в выборе положения, в котором вставляют блок батареи, исключается помеха со стороны шарнира при отсоединении блока батареи.

Кроме того, благодаря тому, что участки разъема выполнены на участке установки блока батареи и на блоке батареи с другого конца, в направлении, противоположном направлению первой оси координат, оба участка разъема могут быть соединены друг с другом с приложением малой силы, возникающей в результате действия момента, при установке блока батареи в участок установки блока батареи, путем поворота стороны заднего конца блока батареи вниз, когда его передний конец (конец в направлении первой оси координат) используется как точка поворота в момент времени непосредственно перед тем, как установка будет закончена.

Электронное устройство в соответствии с вариантом выполнения настоящего изобретения может дополнительно содержать: первый подвижный участок, выполненный в определенном месте на блоке батареи на концевом участке, в направлении первой оси координат, с возможностью перемещения в направлении второй оси координат, перпендикулярном направлению первой оси координат; элемент противодействия первому подвижному участку, выполненный на участке установки блока батареи, который противодействует первому подвижному участку и временно отводит назад первый подвижный участок в направлении второй оси координат из первого положения, в котором отсоединение блока батареи от участка установки блока батареи затруднено, во второе положение, в котором обеспечена возможность отсоединения установленного блока батареи; и элемент смещения, предназначенный для смещения первого подвижного участка в направлении, противоположном направлению отвода назад, в результате взаимодействия с элементом противодействия первому подвижному участку.

В электронном устройстве в соответствии с вариантом выполнения настоящего изобретения, когда блок батареи устанавливают в участок установки блока батареи, блок батареи вставляют таким образом, что второй участок зацепления на переднем конце в направлении вставки блока батареи совмещается с первым участком зацепления на участке установки блока батареи. Когда блок батареи продолжают вставлять в участок установки блока батареи в таком положении, элемент противодействия первому подвижному участку на участке установки блока батареи противодействует первому подвижному участку на блоке батареи. В результате их взаимодействия первый подвижный участок на блоке батареи временно перемещается из первого положения, в котором отсоединение блока батареи от участка установки блока батареи затруднено, во второе положение, в котором обеспечена возможность отсоединения. Когда блок батареи вставляют в участок установки блока батареи еще глубже, первый подвижный участок блока батареи переходит в состояние, в котором на него не действует элемент противодействия первому подвижному участку. Таким образом, первый подвижный участок восстанавливает свое положение под действием силы смещения от элемента смещения в первое положение, в котором отсоединение блока батареи ограничено, в результате чего установка блока батареи заканчивается. В электронном устройстве, в котором используется описанная выше конструкция, допустимый диапазон изменения положения блока батареи при его установке становится больше. Например, в конструкции, в которой предусмотрены направляющие, расположенные вдоль направления вставки на обеих боковых поверхностях участка установки блока батареи и самого блока батареи в направлении ширины, положение блока батареи при установке ограничено с самого начального этапа, на котором выполняют установку блока батареи в участок установки блока батареи. В отличие от этого в электронном устройстве в соответствии с вариантом выполнения настоящего изобретения ограничение на положение блока батареи уменьшено, по меньшей мере, на начальном этапе, благодаря тому, что направляющие вдоль направления вставки становятся ненужными. Кроме того, более просто достигается уменьшение размера, поскольку направляющие вдоль направления вставки на обеих боковых поверхностях участка установки блока батареи и самого блока батареи в направлении ширины становятся ненужными.

В электронном устройстве в соответствии с вариантом выполнения настоящего изобретения каждый из первого подвижного участка и элемента противодействия первому подвижному участку могут содержать наклонную поверхность, которая наклонена относительно трех опорных поверхностей, определяемых тремя осями координат, включающими указанные первую ось координат и вторую ось координат. В соответствии с этим ограничение на положения блока батареи при его установке может быть дополнительно уменьшено.

Электронное устройство в соответствии с вариантом выполнения настоящего изобретения может дополнительно содержать: второй подвижный участок, выполненный в блоке батареи на стороне концевого участка в направлении первой оси координат, с возможностью перемещения, независимо от первого подвижного участка, в направлении второй оси координат, перпендикулярной направлению первой оси координат; элемент противодействия второму подвижному участку, выполненный на участке установки блока батареи и противодействующий второму подвижному участку, а также временно отводящий назад второй подвижный участок в направлении второй оси координат из третьего положения, в котором отсоединение блока батареи от участка установки блока батареи ограничено, в четвертое положение, в котором обеспечена возможность отсоединения, когда блок батареи установлен; и участок ограничения, предназначенный для ограничения перемещения в направлении, противоположном направлению отвода назад второго подвижного участка, который был отведен в результате взаимодействия с элементом противодействия второго подвижного участка. Благодаря такой конструкции, блок батареи, вставляемый в участок установки блока батареи, может быть зафиксирован при поддержании установленного состояния.

Электронное устройство в соответствии с вариантом выполнения настоящего изобретения может дополнительно содержать участок операции уменьшения ограничения, предназначенный для вывода вручную ограниченного состояния второго подвижного участка из состояния с ограничением перемещения, причем это состояние с ограничением перемещения вызвано указанным участком ограничения.

Как описано выше, в соответствии с вариантом выполнения настоящего изобретения, становится возможным обеспечить электронное устройство с малыми размерами, от которого легко отсоединяется блок батареи.

Эти и другие цели, свойства и преимущества настоящего изобретения будут более понятны из следующего подробного описания лучших вариантов его выполнения, которые представлены на приложенных чертежах.

Краткое описание чертежей

На фиг.1 показан вид в перспективе электронного устройства в соответствии с вариантом выполнения настоящего изобретения в открытом состоянии;

на фиг.2 показан вид в плане обратной поверхности электронного устройства, показанного на фиг.1;

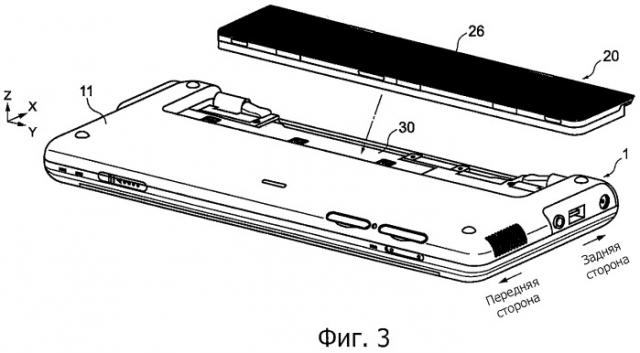

на фиг.3 показан вид в перспективе электронного устройства, показанного на фиг.1 и блока батареи;

на фиг.4 показан вид в перспективе, предназначенный для пояснения конструкции участка установки блока батареи электронного устройства, показанного на фиг.1;

на фиг.5 показан вид в перспективе, предназначенный для пояснения конструкции блока батареи, представленного на фиг.3, который устанавливается на участке установки блока батареи;

на фиг.6 показаны виды сбоку блока батареи, представленного на фиг.5, который показан с четырех направлений, по оси Х и по оси Z;

на фиг.7А и 7В показан вид сбоку блока батареи, представленного на фиг.5, в направлении оси Y, и его вид с частичным увеличением;

на фиг.8 показан вид в перспективе увеличенной области "а" блока батареи, представленного на фиг.5;

на фиг.9 показан вид в плане фиг.8;

на фиг.10 показан вид сбоку фиг.8;

на фиг.11 показан вид в перспективе увеличенной области "b" блока батареи, показанного на фиг.5;

на фиг.12 показан вид в плане фиг.11;

на фиг.13 показан вид сбоку фиг.11;

на фиг.14А-14С показаны виды, представляющие взаимосвязь между подвижным участком в области "а" блока батареи и элементом противодействия подвижному участку в области "А" на участке установки блока батареи;

на фиг.15А-15D показаны виды, представляющие взаимосвязь между подвижным участком в области "b" блока батареи и элементом противодействия подвижному участку в области "В" на участке установки блока батареи;

на фиг.16 показан вид в перспективе увеличенной области "А" для участка установки блока батареи, показанного на фиг.4;

на фиг.17 показан вид в плане фиг.16;

на фиг.18 показан вид в перспективе фиг.16, который рассматривают под другим углом;

на фиг.19 показан вид в перспективе увеличенной области "В" на участке установки блока батареи, показанного на фиг.4;

на фиг.20 показан вид в плане фиг.19;

на фиг.21 показан вид в перспективе фиг.19, который рассматривают под другим углом;

на фиг.22 показан вид в поперечном сечении подвижного участка на блоке батареи;

на фиг.23А и 23В показаны виды в плане, представляющие положение фиксации и положение высвобождения участков операции скольжения на блоке батареи;

на фиг.24А-24С показаны виды, представляющие операцию, когда блок батареи устанавливают в участок установки блока батареи;

на фиг.25А-25С показаны виды, представляющие состояние соединения между охватываемым участком разъема на участке установки блока батареи и охватывающим участком разъема на блоке батареи;

на фиг.26 показан вид, представляющий другой пример структуры, предусмотренной на внешней поверхности блока батареи;

на фиг.27 показан вид, представляющий еще один пример структуры, предусмотренной на внешней поверхности блока батареи; и

на фиг.28 показан вид в плане, представляющий взаимосвязь между участком дисплея, участком основного корпуса, блоком батареи и шарнирами с обратной стороны электронного устройства.

Подробное описание изобретения

Ниже будет описан вариант выполнения настоящего изобретения со ссылкой на чертежи.

В данном варианте, в качестве примера электронного устройства используется переносной персональный компьютер.

(Структура электронного устройства)

На фиг.1 показан вид в перспективе электронного устройства в соответствии с вариантом выполнения настоящего изобретения в открытом состоянии.

Электронное устройство 1 включает в себя участок 2 дисплея, участок 3 основного корпуса и шарниры 4, которые соединяют участок 2 дисплея и участок 3 основного корпуса.

Участок 2 дисплея может открываться относительно участка 3 основного корпуса с помощью шарниров 4. Участок 2 дисплея включает в себя кожух 5 дисплея, экран 6 дисплея и модуль обработки отображения (не показан), который размещен внутри кожуха 5 дисплея и выполняет обработку отображения.

Кожух 5 дисплея представляет собой кожух участка 2 дисплея, в котором размещен модуль обработки отображения (не показан). Экран 6 дисплея представляет собой экран, предназначенный для отображения информации, который в закрытом состоянии обращен к участку 3 основного корпуса. Два шарнира 4 закреплены на кожухе 5 дисплея. Участок 2 дисплея выполнен с возможностью его поворота относительно участка 3 основного корпуса с помощью этих шарниров 4.

Участок 3 основного корпуса включает в себя модуль 10 упора ладони (модуль клавиатуры), составляющий верхнюю поверхность участка 3 основного корпуса, и модуль 11 основного корпуса, составляющий нижнюю поверхность участка 3 основного корпуса. Участок 3 основного корпуса получается в результате объединения модуля 10 размещения ладони и модуля 11 основного корпуса. Модуль 10 размещения ладони и модуль 11 основного корпуса, каждый из них состоит из множества элементов, но на внешней поверхности отсутствуют видимые винты или т.п.

В модуле 11 основного корпуса размещена печатная плата, на которой установлено множество электронных компонентов и т.д., модуль рассеяния тепла, различные приводы, включающие в себя привод жесткого диска и т.п. На печатной плате установлено CPU (ЦПУ, центральное процессорное устройство), запоминающее устройство и другие электронные компоненты.

Модуль 10 размещения ладони включает в себя упор 12 для ладони, как первый внешний элемент, и клавиатуру 13. Упор 12 для ладони представляет собой внешний элемент, выполненный в виде прямоугольной пластины, и формирует внешнюю поверхность участка 3 основного корпуса. Упор 12 для ладони сформирован с множеством сквозных отверстий, в которые вставлены кнопки клавиатуры 13. Другими словами, эти сквозные отверстия сформированы в местоположениях, соответствующих расположению соответствующих кнопок.

Клавиатура 13 выполняет функции участка ввода данных электронного устройства 1 и содержит листовой переключатель (не показан), выполненный, например, из PET (ПЭТ, полиэтилентерефталат) или т.п. Клавиатура 13 содержит множество кнопок на стороне верхней поверхности.

На фиг.2 показан вид в плане обратной поверхности электронного устройства 1, показанного на фиг.1. На фиг.2 левая сторона устройства представляет собой переднюю сторону электронного устройства 1, когда на него смотрит пользователь, а его правая сторона представляет собой заднюю сторону электронного устройства 1, когда на него смотрит пользователь. Как показано на фиг.2, электронное устройство 1 включает в себя блок 20 батареи, который выполнен с возможностью отсоединения от участка 3 основного корпуса (модуль 11 основного корпуса). В качестве блока 20 батареи используется, например, литий-ионная полимерная батарея. На фиг.3 показан вид в перспективе для состояния устройства, когда блок 20 батареи извлечен из электронного устройства 1. На обратной поверхности участка 3 основного корпуса (модуль 11 основного корпуса) электронного устройства 1, с задней стороны, предусмотрен участок 30 установки блока батареи в виде вогнутого пространства, от которого может быть отсоединен блок 20 батареи. Когда блок 20 батареи установлен в участке 30 установки блока батареи, внешняя поверхность блока 20 батареи выглядит как часть внешней, обратной поверхности модуля 11 основного корпуса.

(Конструкция блока 20 батареи и участка 30 установки блока батареи)

На фиг.4 показан вид в перспективе, поясняющий структуру участка 30 установки блока батареи электронного устройства 1. На фиг.5 показан вид в перспективе, поясняющий структуру поверхности установки блока 20 батареи, который устанавливают на участке 30 установки блока батареи. На фиг.6 показан вид сбоку блока 20 батареи, представленный со всех четырех направлений оси Х и оси Z. На фиг.7А и 7В показан вид сбоку блока 20 батареи из направления оси Y и его части с увеличением.

Как показано на фиг.4, участок 30 установки блока батареи содержит в качестве участков, зацепляемых с блоком 20 батареи, три отверстия 31а, 31b и 31с зацепления, называемые первым участком зацепления, два крючка 32а и 32b защелки, вогнутый участок 33 зацепления и два участка 34а и 34b противодействия подвижным участкам, называемые участок противодействия подвижному участку. С другой стороны, как показано на фиг.5-7, блок 20 батареи содержит в качестве участков, зацепляемых с участком 30 установки блока батареи, три выступа 21а, 21b и 21с зацепления, называемые вторым участком зацепления, две защелки 22а и 22b, выпуклый участок 23 зацепления и два подвижных участка 24а и 24b.

Три отверстия 31a, 31b и 31с зацепления выполнены на расстоянии друг от друга в направлении оси Y на внутренней стенке участка 30 установки блока батареи с передней стороны. Три выступа 21а, 21b и 21с зацепления, которые выполнены на внешней стенке блока 20 батареи с передней стороны, соответственно, устанавливаются в отверстия 31а, 31b и 31с зацепления в направлении оси X, таким образом, зацепляясь друг с другом. Следует отметить, что промежуточное отверстие 31b зацепления среди трех отверстий 31а, 31b и 31с зацепления участка 30 установки блока батареи находится в местоположении, смещенном в направлении оси Y от центра, между двумя отверстиями 31а и 31с зацепления. То же относится к местоположению промежуточного выступа 21b зацепления среди трех выступов 21а, 21b и 21с зацепления блока 20 батареи. В такой конструкции исключена ошибочная установка блока батареи 20 на участке установки блока батареи 30 в перевернутом положении.

Участок 30 установки блока батареи с задней стороны содержит два крючка 32а и 32b защелки, вогнутый участок 33 зацепления и две части 34а и 34b противодействия подвижному участку. Два крючка 32а и 32b защелки выполнены на обоих концах вдоль оси Y. Эти крючки 32а и 32b защелки, соответственно, защелкиваются защелками 22а и 22b, которые выполнены на участке блока 20 батареи с задней стороны. Вогнутый участок 33 зацепления выполнен, по существу, по центру между двумя крючками 32а и 32b защелки вдоль оси Y. Выпуклый участок 23 зацепления блока 20 батареи устанавливается в вогнутый участок 33 зацепления, зацепляясь таким образом друг с другом.

Кроме того, как показано на фиг.4, участок 30 установки блока батареи с задней стороны содержит охватываемый разъем 35, который электрически соединяется с блоком 20 батареи. Охватываемый разъем 35 содержит множество штифтов 35а в виде пластин. Множество штифтов 35а разъема расположены через заданные интервалы. С другой стороны, как показано на фиг.5, охватывающий разъем 25 размещен в блоке 20 батареи, охватывающий разъем 25 электрически соединяется с участком 3 основного корпуса электронного устройства 1. Охватывающий разъем 25 содержит множество вставок 25а для штифтов, в которые могут быть вставлены отдельные штифты 35а охватываемого разъема 35 вдоль плоскости, формируемой осью Z и осью X. На отдельных участках вставок 25а для штифтов предусмотрены электроды, которые могут входить в контакт со штифтами 35а разъема в плоскости, формируемой осью Z и осью X. При использовании такой конструкции, когда блок 20 батареи устанавливают на участок 30 установки блока 20 батареи, вдоль заданной траектории в плоскости, формируемой осью Z и осью X, охватываемый разъем 35 участка 30 установки батареи и охватывающий разъем 25 блока батареи 20 плавно соединяются друг с другом.

Кроме того, как показано на фиг.4, участок 30 установки блока батареи с задней стороны содержит шарниры 4, 4, которые поддерживают участок 2 дисплея с возможностью его открывания, относительно участка 3 основного корпуса.

(Внешний вид блока 20 батареи)

Как показано на фиг.2, 3, 6 и 7, когда блок 20 батареи установлен на участке 30 установки блока батареи, по существу вся внешняя поверхность блока 20 батареи, которая открыта на обратной поверхности электронного устройства 1, имеет однородную структуру (текстуру) 26, сформированную выступами. Однородная структура 26, состоящая из выступов, предотвращает скольжение, когда пользователь берет в руки электронное устройство 1. Кроме того, варианты дизайна могут быть расширены за счет выбора структуры 26. Также, что касается выступов структуры 26, глубину и шаг выступов выбирают соответствующим образом для того, чтобы обеспечить функцию предотвращения скольжения. На фиг.7В показан вид с увеличением части, представленный на фиг.7А (участок "с"). В примере, показанном на фиг.7А и 7В, используются выступы, кромки которых закруглены таким образом, чтобы не вызывать сильное раздражение поверхности пальца. Кроме того, поскольку направление, в котором блок 20 батареи отсоединяют от участка 30 установки блока батареи, в основном представляет собой ось X, следует использовать структуру, которая может эффективно воспринимать усилие в направлении оси X. Более предпочтительна структура, в которой гребни выступов проходят вдоль оси Y.

На фиг.26 показан вид, представляющий другой пример структуры 26, предусмотренной на внешней поверхности блока 20 батареи. В этом примере гребни выступов представляет собой волнистые линии. На фиг.27 показан вид, представляющий еще один пример структуры 26, сформированной на внешней поверхности блока 20 батареи. Любая структура, отличная от линейной структуры, показанной на фиг.27, может использоваться, если только эта структура может воспринимать усилие в направлении оси X. В данном примере небольшие круглые выпуклые участки расположены равномерно. В отличие от этого, небольшие круглые вогнутые участки могут быть расположены равномерно. Выпуклые или вогнутые участки могут иметь другую форму, помимо формы круга. Например, форма может быть прямоугольная или неправильная.

Кроме того, как показано на фиг.2, 5, 6 и 28, пара вырезов 39а и 39b для размещения шарниров 4, 4 предусмотрена на блоке 20 батареи с задней стороны. На фиг.28 показан вид в плане, представляющий взаимосвязь между участком 2 дисплея, участком 3 основного корпуса, блоком 20 батареи и шарниром 4, 4 с обратной стороны электронного устройства 1. Благодаря паре вырезов 39а и 39b для шарниров 4, 4 на блоке 20 батареи с задней стороны, как описано выше, может быть легко реализована конструкция, в которой блок 20 батареи может быть отсоединен от участка 30 установки блока батареи с задней стороны. Таким образом, становится ненужным пространство для размещения шарниров 4, 4 на участке 3 основного корпуса электронного устройства 1, в результате чего общий размер электронного устройства 1 может быть уменьшен. Кроме того, повышается степень свободы при выборе мест по оси Y, в которых располагают шарниры 4, 4.

В частности, в случае, когда пара вырезов 39а и 39b для размещения шарниров 4, 4 предусмотрена на блоке 20 батареи с задней стороны, требуется, чтобы шарниры 4, 4 не мешали вставке/отсоединению блока 20 батареи в/из участка 30 установки блока батареи. В таком электронном устройстве 1 используется конструкция, в которой, когда блок 20 батареи вставляют или удаляют, положением блока 20 батареи можно управлять так, чтобы он не мешал шарнирам 4, 4. Такая структура взаимодействия будет описана ниже,

(Подробное описание элементов, противодействующих подвижным участкам, на участке установки блока батареи и подвижных участков блока батареи)

Далее, будут подробно описаны элементы 34а и 34b противодействия подвижным участкам на участке 30 установки блока батареи и подвижные участки 24а и 24b блока 20 батареи.

В участке 30 установки блока батареи, показанном на фиг.4, область элемента 34а противодействия подвижному участку и область элемента 34b противодействия подвижному участку обозначены как "А" и "В" соответственно. В блоке 20 батареи, показанном на фиг.5, область подвижного участка 24а, соответствующего элементу 34а противодействия подвижному участку в области "А", обозначена как "а", область подвижного участка 24b, соответствующего элементу 34b противодействия подвижному участку в области "В", обозначена как "b".

На фиг.8 представлен вид в перспективе, на котором показана с увеличением область "а", окружающая подвижный участок 24а блока 20 батареи, показанного на фиг.5. На фиг.9 показан вид в плане фиг.8. На фиг.10 показан вид сбоку фиг.8. Как показано на этих чертежах, подвижный участок 24а в области "а" включает в себя скошенную поверхность 27а, которая наклонена относительно трех опорных плоскостей, сформированных тремя осями X, Y и Z, с передней стороны электронного устройства 1. Подвижный участок 24а в области "а" имеет заданную область перемещения по оси Y относительно корпуса 15 блока 20 батареи. В этой области перемещения длина по оси Y ограничена отверстием 16а в корпусе 15 таким образом, что подвижный участок 24а в области "а" выступает вдоль оси Z. Как показано на фиг.14А-14С, подвижный участок 24а в области "а" смещен в направлении y0 на чертежах с помощью упругого средства, такого как пружина 29 сжатия. То есть подвижный участок 24а в области "а" размещен на основании 41а подвижного участка, который поддерживает подвижный участок 24а, и все основание 41а подвижного участка можно перемещать в области перемещения по оси Y. На основании 41а подвижного участка выполнен подвижный участок 43 приема пружины, в который устанавливают конец пружины 29 сжатия, другой конец которой закреплен на фиксированном участке 42 приема пружины, который выполнен на корпусе 15 блока 20 батареи. В такой конструкции подвижный участок 24а в области "а" постоянно смещен в направлении y0.

На фиг.11 показан вид в перспективе, на котором область "b", окружающая подвижный участок 24b блока 20 батареи, показанного на фиг.5, представлена с увеличением. На фиг.12 показан вид в плане фиг.11. На фиг.13 показан вид сбоку фиг.11. Как показано на этих чертежах, подвижный участок 24b в области "b" также содержит скошенную поверхность 27b, которая наклонена относительно трех опорных плоскостей, определяемых тремя осям X, Y и Z, с передней стороны электронного устройства 1, как и в случае подвижного участка 24а в области "а". Подвижный участок 24b в области "b" имеет заданную область перемещения вдоль оси Y относительно корпуса 15 блока 20 батареи, как и в случае подвижного участка 24а в области "а". На этом участке длина перемещения вдоль оси Y ограничена отверстием 16b, выполненным в корпусе 15 таким образом, что подвижный участок 24b в области "b" выступает вдоль оси Z. Как показано на фиг.15А-15D, подвижный участок 24b в области "b" выполнен на основании подвижного участка 41b, который поддерживает подвижный участок 24b, и все основание 41b подвижного участка может перемещаться в области перемещения вдоль оси Y. На основании 41b подвижного участка выполнена защелка 44. Защелка 44 содержит выступ 46, который зацепляется с V-образным вырезом 45, закрепленным на корпусе 15 блока 20 батареи.

Как показано на фиг.15А, когда подвижный участок 24b в области "b" расположен в конце области перемещения в направлении y1, выступ 46 защелки 44 противодействует перемещению наклонной поверхности V-образного выреза 45 в направлении y1, и таким образом движение подвижного участка 24b в области "b" в направлении y0 ограничивается. При этом подвижный участок 24b в области "b" находится в конце области перемещения в направлении y1.

Как показано на фиг.15В, когда подвижный участок 24b в области "b" расположен в конце области перемещения в направлении y0, выступ 46 защелки 44 противодействует перемещению наклонной поверхности V-образного выреза 45 в направлении y0, и, следовательно, перемещение подвижного участка 24b в области "b" в направлении y1 ограничено. Таким образом, подвижный участок 24b в области "b" в этот раз ограничен концом области перемещения в направлении y0.

Далее будут подробно описаны два элемента 34а и 34b противодействия подвижным участкам на участке 30 установки блока батареи. Эти элементы 34а и 34b оказывают противодействие подвижным участкам 24а и 24b, когда блок 20 батареи устанавливается в участок 30 установки блока батареи.

На фиг.16 показан вид в перспективе, на котором представлена с увеличением область "А", окружающая элемент 34а противодействия подвижному участку на участке 30 установки блока батареи, показанного на фиг.4. На фиг.17 показан вид в плане фиг.16. На фиг.18 показан вид в перспективе фиг.16 под другим углом. Элемент 34а противодействия подвижному участку в области "А" содержит скошенную поверхность 37а, которая, когда блок 20 батареи устанавливают на участок 30, упирается в скошенную поверхность 27а подвижного участка 24а в области "а" блока 20 батареи и перемещает подвижный участок 24а в направлении y1, в пределах области перемещения, преодолевая сопротивление пружины 29 сжатия. То есть, как показано на фиг.14А и 14В, когда блок 20 батареи устанавливают на участок 30 установки блока батареи, скошенная поверхность 37а элемента 34а противодействия подвижному участку в области "А" упирается в скошенную поверхность 27а подвижного участка 24а в области "а" блока 20 батареи и нажимает на нее. Благодаря действию, вызванному этими скошенными поверхностями 27а и 37а, подвижный участок 24а в области "а" перемещается в направлении y1 в пределах области перемещения вдоль оси Y, противодействуя пружине 29 сжатия. Скошенная поверхность 37а элемента 34а противодействия подвижному участку в области "А" представляет собой скошенную поверхность, которая наклонена относительно трех плоскостей, определяемых тремя осями X, Y и Z.

Далее, возвращаясь снова к фиг.16-18, элемент 34а противодействия подвижному участку в области "А" имеет плоскую поверхность 38а с передней стороны вдоль опорной поверхности, определяемой осями Z и Y. Как показано на фиг.14С и 17, плоская поверхность 38а используется как участок, который нажимает с задней стороны на боковую поверхность 28а подвижного участка 24а в области "а" блока 20 батареи, установленного на участке 30 установки блока батареи. То есть на фиг.14В показано состояние, в котором подвижный участок 24а в области "а" достигает конечного положения в направлении y1, в пределах области перемещения по оси Y, под действием прижимающей силы со стороны скошенной поверхности 37а элемента 34а в области "А". Когда блок 20 батареи проталкивается дальше на участок 30 установки блока батареи из этого состояния, подвижный участок 24а в области "а" освобождается от противодействия элемента 34а в области "А" и перемещается из конечного положения в направлении y1 в пределах области перемещения в положение противоположного конца в направлении y0, под действием пружины 29 сжатия. На фиг.14С показано состояние, непосредственно после этого. Как описано выше, боковая поверхность 28а подвижного участка 24а в области "а" блока 20 батареи, установленного на участке 30 установки блока батареи, прижимается с задней стороны электронного устройства 1 плоской поверхностью 38а элемента 34а противодействия подвижному участку в области "А", и таким образом получают состояние, в котором перемещение подвижного участка 24а в области "а" в направлении задней стороны электронного устройства 1 ограничено.

На фиг.19 показан вид в перспективе, на котором область "В", окружающая элемент 34b противодействия подвижному участку на участке 30 установки блока батареи, показанного на фиг.4, представлена с увеличением. На фиг.20 показан вид в плане фиг.19. На фиг.21 показан вид в перспективе фиг.19 в виде под другим углом. Структура элемента 34b противодействия подвижному участку в области "В" аналогична структуре элемента 34а в области "А". Элемент 34b в области "В" содержит скошенную поверхность 37b, которая, когда блок 20 батареи устанавливают на участке 30 установки блока батареи, примыкает к скошенной поверхности 27b подвижного участка 24b в области "b" блока 20 батареи и перемещает подвижный участок 24b в направлении y1 в пределах области перемещения по оси Y. То есть, как показано на фиг.15А и 15В, когда блок 20 батареи устанавливают на участке 30 установки блока батареи, скошенная поверхность 37b элемента 34b противодействия подвижному участку в области "В" прижимает скошенную поверхность 27b подвижного участка 24b в области "b" блока 20 батареи. Благодаря взаимодействию этих скошенных поверхностей 37b и 27b, подвижный участок 24b в области "b" перемещается в направление y0 в пределах области перемещения, преодолевая сопротивление, вызванное зацеплением между наклоненной поверхно
