Смазка для литья металлов под давлением

Смазка для литья металлов под давлением

Иллюстрации

Показать все

Реферат

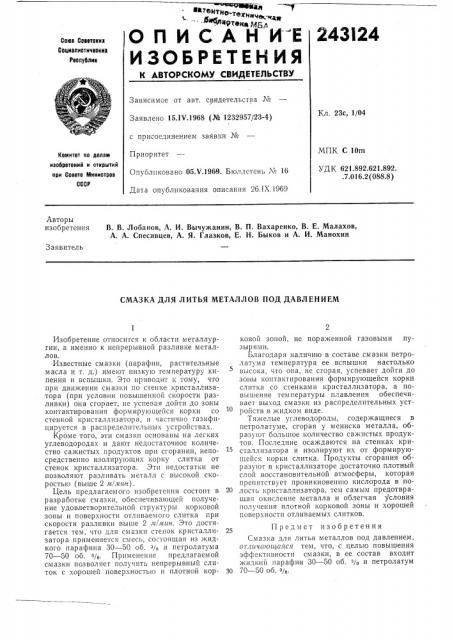

° R™ тте-тетс

243 24

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

Ссюэ Ссветскив

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.IV.1968 (№ 1232957/23-4) Кл. 23с, 1/04 с присоединением заявки №

МПК С 10m

УДК 621,892.621.892. ,7.016.2 (088.8) Приоритет

Опубликовано 05.V.1969. Бюллстснь № 16

Дата опубликования описания 26.IX.1969

Номитет оо делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

В. В. Лобанов, А. И. Вычужанин, В. П. Вахаренко, В. Е. Малахов, А. А. Спесивцев, А. Я. Глазков, Е. H. Быков и А. И. Манохин

Заявитель

СМАЗКА ДЛЯ ЛИТЪЯ МЕТАЛЛОВ ПОД ДАВЛЕНИЕМ

Изобретение относится к области металлургии, а именно к непрерывной разливке металлов.

Известные смазки (парафин, растительные масла и т. д.) имеют низкую температуру кипения и вспышки. Это приводит к тому, что при движении смазки по стенке кристаллизатора (при условии повышенной скорости разливки) она сгорает, не успевая дойти до зоны контактирования формирующейся корки со стенкой кристаллизатора, и частично газифицируется в распределительных устройствах.

Кроме того, эти смазки основаны на легких углеводородах и дают недостаточное количество сажистых продуктов при сгорании, непосредственно изолирующих корку слитка от стенок кристаллизатора. Эти недостатки не позволяют разливать металл с высокой скоростью (выше 2 л /,вин).

Цель предлагаемого пзобретения состоит в разработке смазки, обеспечивающей получение удовлетворительной структуры корковой зоны и поверхности отлпваемого слитка при скорости разливки выше 2 1и мин. Это достигается тем, что для смазки стенок кристаллизатора применяется смесь, состоящая из жидкого парафина 30 — 50 об. а/о и петролатума

70 — 50 об. %. Применение предлагаемой смазки позволяет получить непрерывный слиток с хорошей поверхностью и плотной корковой зоной, не пораженной газовыми пузырями.

Благодаря наличию в составе смазки петролатума температура ее вспышки настолько высока, что она, не сгорая, успевает дойти до зоны контактирования формирующейся корки слитка со стенками кристаллизатора, а повышение температуры плавления обеспечивает выход смазки из распределительных устройств в жидком виде.

Тяжелые углеводороды, содержащиеся в петролатуме, сгорая у мениска металла, образуют большое количество сажпстых продуктов. Последние осаждаются на стенках кристаллизатора и изолируют их от формирующенся корки слитка, Продукты сгорания образуют в кристаллизаторе достаточно плотный слой восстановительной атмосферы, которая препятствует проникновеншо кислорода в по20 лость кристаллизатора, тем самым предотвращая окисление металла и облегчая условия получения плотной корковой зоны и хорошей поверхности отливаемых слитков.

Предмет изобретения

Смазка для литья металлов под давлением, отличающаяся тем, что, с целью повышения эффективности смазки, в ее состав входит жидкий парафин 30 — 50 об. % и петролатум

ЗО 70 — 50 об. %.
