Реферат

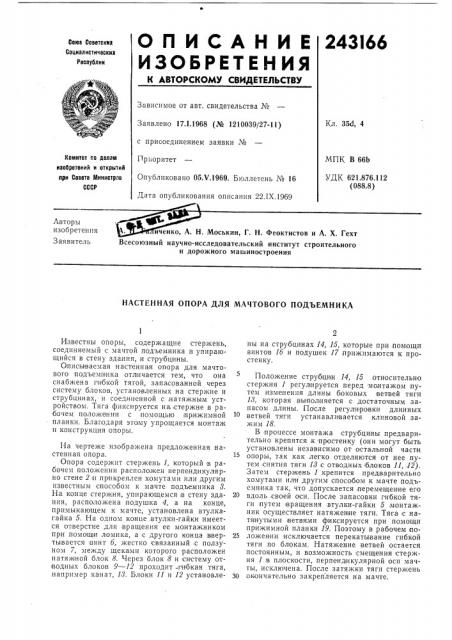

243I66

ОП ИСАН И Е

ИЗОБИДИТ ИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17,1.1968 (№ 1210039/27-11) с присоединением заявки №

Приоритет

Опубликовано 05.V,1969. Бюллетень № 16

Дата опубликования описания 22.IX.1969

Кл. 35d, 4

МПК В 66b

УДК 621.876.112 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель иченко, А. Н. Моськии, Г. Н. Феоктистов и А. Х. Гехт

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения

НАСТЕННАЯ ОПОРА ДЛЯ МАЧТОВОГО ПОДЬЕМНИКА

Известны опоры, содержащие стержень, соединяемый с мачтой подъемника и упирающийся в стену здания, и струбци ны, Описываемая настенная опора для мачтового подъемника отличается тем, что она снабжена ги бкой тягой, запасованной через систему блоков, установленных на стержне и струбцинах, и соединенной с,натяжным устройством. Тяга фиксируется на, стержне в рабочем положе пни с помощью прижимной планки. Благодаря этому упрощается монтаж и конструкция опоры.

На чертеже изображена предложенная настенная опора.

Опора содержит стержень 1, который .в рабочем положении расположен перпендикулярно стене 2 и прикреплен хомутами или другим известным способом к мачте подъемника 8.

На конце стержня, упирающемся,в стену здания, расположена подушка 4, а на конце, примыкающем к мачте, установлена втулкагайка 5. На одном конце, втулки-гайки имеется отверстие для вращения ее монтажником при помощ и ломика, а с другого конца ввертывается винт б, жестко связанный с ползуном 7, между щеками которого расположен натяжной блок 8. Через блок 8 и систему отводных блоков 9 — 12 проходит -гибкая тяга, например канат, 18. Блоки 11 и 12 установлены на струбцинах 14, 15, которые при помощи винтов 1б и подушек 17 лрижимаются к простенку.

Положение струбцин 14, 15 относительно стержня 1 регулируется перед монтажом путем изменения длины боковых ветвей тяги

18, которая .выполняется с достаточным запасом длины. После регулировки длинных ветвей тяги устанавливается клиновой зажим 18.

В процессе монтажа струбцины предварительно крепятся .к простенку (они могут быть установлены независимо от остальной част и опоры, так как летко отделяются от нее путем снятия тяги 18 с отводных блоков 11, .12).

Затем стержень 1 крепится предварительно хомутами или другим способом к мачте подьемника так, что допускается перемещение его

20 вдоль, своей оси. После запасовки гибкой тяги путехт вращения втулки-гайки 5,монтажник осуществляет натяжение тяги. Тяга с натянутыми ветвями фиксируется при помощи прижимной планки 19. Поэтому в рабочем по25 ложении исключается перекатывание гибкой тяги по блокам. Натяжение ветвей остается постоянным, и возможность смещения стержня 1 в плоскости, перпендикулярной оси мачты, исключена. После затяжки тяги стержень

Зо окончательно закрепляется на мачте.

243166

Предмет изобретения

Составитель Н. Дмитриева

Редактор Л. В. Калашникова Техред А. А. Камышникова Корректоры: А. Николаева и Л. Корогод

3 аказ 2385/16 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Настенная опора для мачтового подъемника, содержащая стержень, соединяемый с мачтой подъемника и упирающийся в стену здания, и струбцины, от,гича ощаяся тем, что, с целью упрощения, монтажа опоры и ее кон,струкции, опора снабжена гибкой тягой, запасованной через систему блоков, установленных на стержне IH струбцинах, соединенной с натяжным устройством, смонтированным на стержне, и фиксируемой на последнем в рабочем положении посредством прижимной планки.
