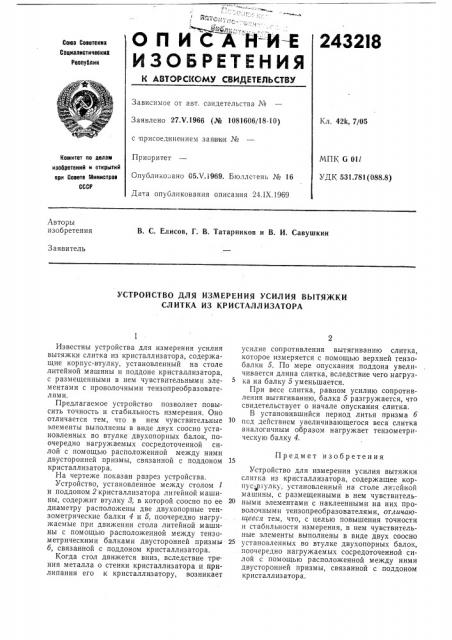

О П И С А Н-И-Е

ИЗОБРЕТЕНИЯ

243 2IS

Союз Советокик

Социзлиотичвекик

Реолублик

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 42k, 7/05

Заявлено 27Х.1966 (№ 1081606/18-10) с присоедине нием зая вии №

Приоритет

Опублико ано 05.V.1969. Бюллетень № 16

Дата опубликования описания 24.IX.1969

МПК G 011

УДК 531.781(088.8) Комитет оо лелем изобретеиий и открытий ори Совете Яииистров

СССР

Авторы изобретения

В. С. Елисов, Г. В. Татарников и В. И. Савушкин

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЯ ВЫТЯЖКИ

СЛИТКА ИЗ КРИСТАЛЛИЗАТОРА

Известны устройства для измерения усилия вытяжки слитка из кристаллизатора, содержащие корпус-втулку, установленный на столе литейной машины и поддоне кристаллизатора, с размещенными в нем чувствительными элементами с проволочными тензопреобразователями.

Предлагаемое устройство позволяет повысить точность и стабильность измерения. Оно отличается тем, что в нем чувствительные элементы выполнены в виде двух соосно установленных во втулке двухопорных балок, поочередно нагружаемых сосредоточенной силой с помощью расположенной между ними двусторонней призмы, связанной с поддоном кристаллизатора.

На чертеже показан разрез устройства.

Устройство, установленное между столом 1 и поддоном 2кристаллизатора лигейной машины, содержит втулку 8, в которой соосно по ее диаметру расположены две двухопорные тензометрические балки 4 и 5, поочередно нагружаемые при движении стола литейной машины с помощью расположенной между тензометрическими балками двусторонней призмы

5, связанной с поддоном кристаллизатора, Когда стол движется вниз, вследствие тре. ния металла о стенки кристаллизатора и прилипания его к кристаллизатору, возникает усилие сопротивления вытягиванию слитка, которое измеряется с помощью верхней тензобалки 5. По мере опускания поддона увеличивается длина слитка, вследствие чего нагрузка на балку 5 уменьшается.

При весе слитка, равном усилию сопротивления вытягиванию, балка 5 разгружается, что свидетельствует о начале опускания слитка.

В установившийся период литья призма 5 под действием увеличивающегося веса слитка аналогичным образом нагружает тензометрическую балку 4.

Предмет изобретения

Устройство для измерения усилия вытяжки слитка из кристаллизатора, содержащее корпус-вгулку, установленный на столе ли-,ейной машины, с размещенными в нем чувствительными элементами с наклеенными на них проволочными тензопреобразователями, отличаюи1ееся тем, что, с целью повышения точности и стабильности измерения, в нем чувствительные элементы выполнены в виде двух соосно

25 установленных во втулке двухопорных балок, поочередно нагружаемых сосредоточенной силой с помощью расположенной между ними двусторонней призмы, связанной с поддоном кристаллизатора.
