Реферат



24325!

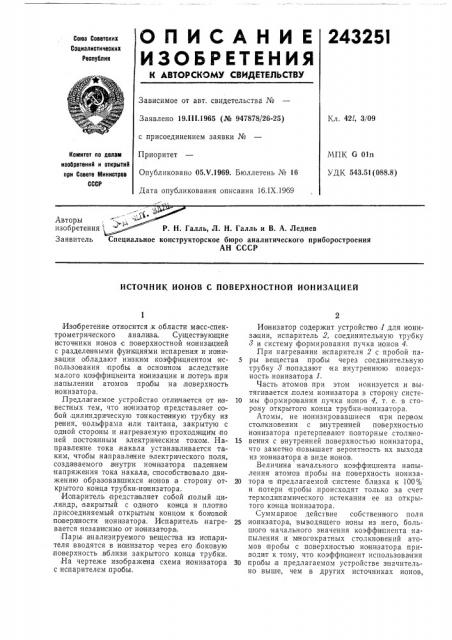

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.Ill.1965 (№ 947878/26-25) с присоединением заявки №

Приоритет

Опубликовано 05Л .1969. Бюллетень № 16

Дата опубликования описания 16.1Х.19б9

Кл. 42!, 3/09

МПК G Oln

УДК 543.51(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР »

Авторы изобретения " P. Н. Галль, Л. Н. Галль и В. А. Леднев

Заявитель Специальное конструкторское бюро аналитического приборостроения

АН СССР

ИСТОЧНИК ИОНОВ С ПОВЕРХНОСТНОЙ ИОНИЗАЦИЕЙ Изо бретение относится,к области масс-спектрометрического анализа. Существующие и сточники ионов с поверхностной иониза цией с разделенными функциями испарения и ионизации о бладают ни эким коэффициентом использования пробы в основном вследствие малого коэффициента ионизации и,потерыпри напылении атомов про бы на,поверхность ионизатора. ,Предла гаемое устройство отли ча ется от известных тем, что ио низатор представляет со> бой,цилиндрическую тонкостенную трубку из рения, вольфрама или тантала, закрытую с одной стороны и нагреваемую проходящим по ней постоянным электрическим током. Направление тока накала устанавливается таким, чтобы направление электрического поля,, создаваемого,в нутри и он изатора падением напряжения тока накала, способствов ало движению образовавшихся ионов,в сторону открытого конца трубки-ионизатора. Иапа ритель представляет собой полый .ци; линдр, |закрытый с одного конца и плотно ,присоединяемый открытым концом к боковой по верх ности ионн затора. Испаритель нагревается независимо от ио низатора . Пары анализируемого вещества из иапарителя вводятся в ионизатор через его боковую ,поверхность .в близи закрытого конца трубки.

iHa чертеже изображена схема иони затора с испарителем пробы.

Ионизатор содержит устройство 1 для иони,за ции, испаритель 2, соединительную трубку у и систему формирования пучка и|онов 4. ,При нагревании испарителя 2 с пробой па5 ры вещества пробы через соединительную трубку 8:попадают на внутреннюю поверхность ионизатора 1.

Часть атомов при этом ионизуется и вытягивается,полем ионизатора в сторону систе10 мы формирования .пучка ионов 4, т. е. в сторону открытого конца трубки-ионизатора.

Атомы, не ионизировавшиеся при переом сто ткновении с в ну тренней поверхностью ио низатора претерпевают повторные столино15 вения с внутренней поверхностью ионизатора, что заметно повышает вероятность их выхода из ионизатора в виде ионов.

Величина начального коэффициента на пыления атомов пробы яа поверхность иониза20 тора в предлагаемой системе близка к 100% и потери пробы .происходят только за счет термодинамического истекания ее из откры,того конца ионизатора.

Суммарное действие собственного поля

25 ионизатора,, выводящего ионы из .него, большого начального значения коэффициента напыления и м ногократных столкновений атомов пробы с поверхностью ионизатора, приводи т к тому, что коэффициент использования

30 пробы в предлагаемом устройстве значительно выше, чем в других источниках ионов, 243251

Предмет изобретения!

l ..

° г

Составитель Н. В. Катинова

Редактор Н. Джарагетти Техред А. А. Камышиикова Корректор А. Б. Родионова

Заказ 2297/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ос1нова нных на методе ионизации на поверхности.

Источник ионов с по верлностной ионизацией, содержащий устройства для ионивации и испарения вещества пробы, отличающийся тем, что, с целью повышения эффективности использования вещества пробы, устройство для:иониза ции выполнено в .виде закрытой с одного конца трубки из материала с большой ра ботой выхода, закрытый конец которой соеди нен с совпадающим,по знаку, а открытый с противоположным по знаку за ряда анализируемых ионов полюсами истонника электрического тока, а перпендикулярно оси. трубки присоединен трубчатый испаритель.
