Двухточечные радиоканалы для службы радиовещания

Двухточечные радиоканалы для службы радиовещания

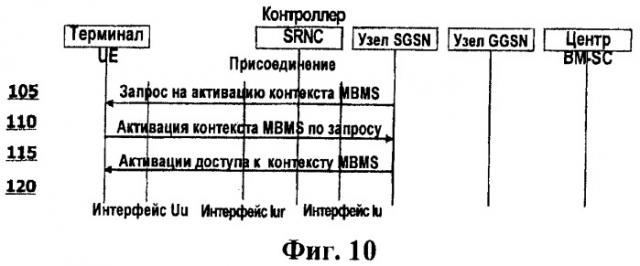

Иллюстрации

Показать все

Реферат

Сущность изобретения

Техническое решение

[1] Настоящее изобретение, в основном, относится к системам беспроводной связи и, в частности, к установлению соединения между абонентским оборудованием «UE» и соответствующей сетью.

[2] Универсальная мобильная телекоммуникационная система, далее, система UMTS представляет собой европейский вариант системы мобильной связи третьего поколения IMT-2000, которая явилась результатом эволюции Европейского стандарта, известного как глобальная система мобильной связи (GSM). Задачей системы UMTS является предоставление услуг мобильной связи повышенного качества на основе базовой сети GSM и технологии широкополосного множественного доступа с кодовым разделением каналов «W-CDMA» (W-CDMA = Wideband Code Division Multiple Access).

[3] В декабре 1998 года организации Европейский институт стандартизации в области связи (ETSI) в Европе, Ассоциация радиопромышленности и Комитет по технологии связи (ARIB/TTC) в Японии, Комитет Т1 Института стандартов США и южнокорейская Ассоциация по телекоммуникационным технологиям (ТТА) организовали Проект о сотрудничестве по системам третьего поколения (3GPP) для разработки детальных технических условий на технологию универсальной системы подвижной связи (UMTS). В рамках проекта 3GPP ведется детальная разработка технических условий для использования технологии системы UMTS. Для обеспечения быстрого и эффективного технического развития системы мобильной связи UMTS в рамках проекта 3GPP были созданы пять групп «TSG» по разработке технических условий с учетом независимого характера элементов сети и их функционирования.

[4] Каждая группа «TSG» разрабатывает, утверждает и контролирует стандартные технические условия в пределах соответствующей области. В числе этих групп группа по сетевой радиосвязи - (TSG-RAN) разрабатывает стандарты на функции, требуемые элементы и интерфейс универсальной наземной сети радиодоступа UTRAN, которая представляет собой новую сеть радиодоступа для поддержки технологии широкополосного множественного доступа с кодовым разделением.

[5] На Фиг. 1 показан пример базовой структуры обычной универсальной системы подвижной связи UMTS, включающей в себя пользовательское оборудование/устройство/терминал «UE», универсальную наземную сеть радиодоступа UTRAN и базовую сеть «CN». Универсальная наземная сеть радиодоступа UTRAN включает в себя несколько контроллеров радиосети «RNC» и несколько базовых станций - «Узел В», взаимодействующих с помощью интерфейса «Iub».

[6] Каждый контроллер радиосети «RNC» управляет несколькими базовыми станциями «Узлами В». Каждый контроллер радиосети «RNC» через «Iu»-интерфейс соединен с базовой сетью «CN», то есть с центром коммутации подвижной связи «MSC» и обслуживающим узлом поддержки пакетной коммутации в сети подвижной связи (GPRS) (далее, обслуживающий узел «SGSN») базовой сети «CN». Контроллеры радиосети «RNC» могут быть соединены с другими контроллерами радиосети «RNC» через интерфейс «Iur». Контроллер радиосети «RNC» распределяет ресурсы радиосвязи и управляет ими, а также действует как пункт доступа в отношении базовой сети.

[7] Базовые станции «Узлы-В» принимают информацию, посланную физическим уровнем терминала по восходящей линии связи и передают данные на терминал по нисходящей линии связи. Базовые станции «Узлы-В» действуют как пункты доступа для терминала в универсальную наземную сеть радиодоступа UTRAN.

[8] Обслуживающий узел «SGSN» соединен через интерфейс «Gf» с регистром идентификации оборудования «EIR», через интерфейс «GS» - с центром коммутации мобильной связи «MSC», через интерфейс «GN» - с межсетевым узлом поддержки пакетной коммутации в сети подвижной связи «GPRS» (далее, межсетевой узел «GGSN» или щлюз «GGSN»), и через интерфейс «GR» - с базовым сервером абонентских данных «HSS». В регистре идентификации оборудования «EIR» хранятся списки мобильных телефонов/терминалов, которым разрешается использовать сеть.

[9] Центр коммутации мобильной связи «MSC» управляет соединением для услуг с коммутацией каналов «CS». Центр коммутации мобильной связи «MSC» через интерфейс «NB» соединен с межсетевым интерфейсом среды - «MGW» (называемый также медиашлюзом), через интерфейс «F» соединен с регистром идентификации оборудования «EIR», a через интерфейс «D» соединен с базовым сервером абонентских данных «HSS». Межсетевой интерфейс среды «MGW» соединяется с базовым сервером абонентов «HSS» через интерфейс «С» и с телефонной сетью общего пользования - (PSTN/ТФОП). Межсетевой интерфейс среды «MGW» обеспечивает настройку кодеков между телефонной сетью общего пользования и подключенной сетью абонентской радиосвязи «RAN».

[10] Межсетевой узел «GGSN» через интерфейс «GC» соединен с базовым сервером абонентов «HSS» и через интерфейс «GI» соединен с Интернет. Межсетевой узел «GGSN» отвечает за маршрутизацию, загрузку и разделение потоков данных по различным каналам радиодоступа «RAB». Базовый сервер абонентских данных «HSS» управляет абонентскими данными пользователей.

11] Универсальной наземной сетью радиодоступа UTRAN создается и поддерживается канал абонентской радиосвязи (канал радиодоступа) - радиоканал «RAB» для обеспечения связи между терминалом и базовой сетью. Базовая сеть предъявляет к радиоканалу «RAB» требования к качеству обслуживания (QoS) сквозного канала связи, а радиоканал «RAB» поддерживает требования к качеству обслуживания (QoS), установленные базовой сетью. Соответственно, универсальная наземная сеть радиодоступа UTRAN может удовлетворить требования к качеству обслуживания (QoS) сквозного канала связи путем формирования и поддержки радиоканала «RAB».

[12] Услуги, предоставляемые конкретному терминалу, грубо делятся на услуги с коммутацией каналов «CS» и услуги с коммутацией пакетов «PS». Например, обычная услуга речевой связи является услугой с коммутацией каналов, тогда как услуга просмотра веб-страниц через подключение к сети Интернет классифицируется как услуга с коммутацией пакетов.

[13] Для поддержки услуг с коммутацией каналов контроллеры радиосети «RNC» соединяются с центром коммутации подвижной связи «MSC» базовой сети, а центр коммутации подвижной связи «MSC» соединяется с шлюзовым центром коммутации подвижной связи «GMSC», который управляет соединением с другими сетями. Для поддержки услуг с коммутацией пакетов контроллеры радиосети «RNC» соединяются с обслуживающим узлом «SGSN» поддержки услуги пакетной коммутации в сети подвижной связи «GPRS» и с узлом межсетевого перехода (GGSN) (шлюзом GGSN) поддержки сети «GPRS» базовой сети. Обслуживающий узел «SGSN» поддерживает пакетную связь с контроллерами радиосети «RNC», a узел межсетевого перехода «GGSN» управляет соединением с другими сетями с коммутацией пакетов, такими как сеть Интернет.

[14] На Фиг.2 приведена структура протокола интерфейса радиосвязи на базе технических условий 3GPP для сети радиодоступа между терминалом «UE» и наземной сетью радиодоступа UTRAN. Как показано на фиг.2, протокол интерфейса радиосвязи имеет по вертикали уровни, содержащие физический уровень, уровень канала передачи данных и сетевой уровень, и имеет по горизонтали плоскости, включающие плоскость пользователя (U-плоскость), предназначенную для передачи пользовательских данных, и плоскость управления (С-плоскость) - для передачи управляющей информации.

[15] Плоскость пользователя представляет собой область, которая обрабатывает информацию трафика пользователя, такую как голосовые сообщения или пакеты протокола Интернет (IP). Плоскость управления представляет собой область, которая обрабатывает информацию управления для интерфейса сети, обслуживания вызова и управления им и т.п.

[16] Уровни протокола по Фиг.2 могут быть разделены на первый уровень (L1), второй уровень (L2) и третий уровень (L3) на основе трех нижних уровней стандартной модели взаимодействия открытых систем (OSI). Первый уровень (L1), или физический уровень, предоставляет услугу передачи информации вышерасположенному уровню с использованием различных методов радиопередачи. Физический уровень связан через транспортный канал с вышерасположенным уровнем, который называется уровнем управления доступом к среде передачи данных «MAC» (MAC = Medium Access Control).

[17] Уровень управления доступом к среде «MAC» и физический уровень обмениваются данными через транспортный канал. Второй уровень (L2) включает в себя уровень управления доступом к среде «MAC», уровень управления радиоканалом «RLC», уровень управления широковещательной/групповой передачей «ВМС» и уровень протокола сходимости пакетных данных «PDCP» (PDCP = Packet Data Convergence Protocol).

[18] Уровень управления доступом к среде «MAC» управляет отображением между логическими каналами и транспортными каналами и обеспечивает назначение параметров уровня управления доступом к среде «MAC» для распределения и перераспределения ресурсов радиосвязи. Уровень управления доступом к среде «MAC» через логический канал связан с вышерасположенным уровнем, который называется уровнем управления радиоканалом «RLC».

[19] В зависимости от вида передаваемой информации предоставляются различные логические каналы. В основном, при передаче информации плоскости управления используется канал управления, а при передаче информации плоскости пользователя используется канал трафика (информационный канал).

[20] Логический канал может быть общим каналом или выделенным каналом в зависимости от того, является ли логический канал совместно используемым каналом. Логические каналы включают в себя: выделенный канал трафика - («DTCH» = Dedicated Traffic Channel), выделенный канал управления - («DCCH» = Dedicated Control Channel), общий канал трафика -(«СТСН» = Common Traffic Channel), общий канал управления - («СССН» = Common Control Channel), широковещательный управляющий канал «ВССН» и канал управления поисковым вызовом - «РССН» (пейджинговый управляющий канал) или канал управления совместно используемым (мультиплексным) каналом - («SHCCH» = Shared Channel Control Channel).

[21] Широковещательный управляющий канал «ВССН» предоставляет информацию, включающую в себя информацию, используемую терминалом для доступа в систему. Канал управления поисковым вызовом «РССН» используется универсальной наземной сетью радиодоступа UTRAN для доступа к терминалу.

[22] Специально для службы широковещательной многоадресной передачи мультимедийной информации (MBMS - Multimedia Broadcast/Multicast Service) в стандарте MBMS введены дополнительные каналы трафика (информационные каналы) и каналы управления. Многоадресный («точка - много гочек») канал управления широковещагельной многоадресной передачей мульгимедийной информации - «МССН» используегся для передачи управляющей информации для широковещагельной многоадресной передачи мульгимедийной информации (MBMS). Многоадресный («точка - много точек») канал трафика для широковещательной многоадресной передачи мультимедийной информации - многоадресный канал трафика «МТСН» используется для передачи данных услуги MBMS. Канал планирования мультимедийного широковещательного/ многоадресного обслуживания - «MSCH» используется для передачи информации планирования. Различные существующие логические каналы перечислены на фиг.3.

[23] Уровень управления доступом к среде «MAC» связан с физическим уровнем транспортными каналами и в соответствии с типом транспортного канала, которым нужно управлять, может быть разделен на подуровень управления доступом к среде «МАС-b», подуровень управления доступом к среде «MAC-d», подуровень управления доступом к среде «МАС-c/sh» и подуровень управления доступом к среде «MAC-hs». Подуровень управления доступом к среде «МАС-b» управляет каналом широковещательной передачи «ВСН», который является транспортным каналом, обеспечивающим широковещательную передачу системной информации. Подуровень управления доступом к среде «MAC-c/sh» управляет общим транспортным каналом, таким, как канал прямого доступа («FACH» = Forward Access Channel) или нисходящим совместно используемым (мультиплексным) каналом («DSCH» = Downlink Shared Channel), который совместно используется несколькими терминалами, или восходящим каналом радиодоступа «RACH». Подуровень управления доступом к среде «МАС-m» может обрабатывать данные услуги широковещательной многоадресной передачи мультимедийной информации.

[24] На Фиг.4 показано возможное отображение между логическими каналами и транспортными каналами со стороны терминала «UE». На Фиг.5 показано возможное отображение между логическими каналами и транспортными каналами со стороны универсальной наземной сети радиодоступа UTRAN.

[25] Подуровень управления доступом к среде «MAC-d» управляет выделенным каналом «DCH», который является выделенным транспортным каналом для конкретного терминала. Подуровень управления доступом к среде «MAC-d» расположен в обслуживающем контроллере радиосети «SRNC», который управляет соответствующим терминалом. В каждом терминале также существует один подуровень управления доступом к среде «MAC-d».

[26] В зависимости от режима работы управления радиоканалом «RLC» уровень управления радиоканалом «RLC» поддерживает надежную передачу данных, а также выполняет сегментацию и конкатенацию (последовательное соединение) множества блоков служебных данных «SDU» управления радиоканалом «RLC» (далее блок служебных данных «RLC SDU»), доставляемых с вышерасположенного уровня. Когда уровень управления радиоканалом «RLC» принимает блоки служебных данных «RLC SDU» с вышерасположенного уровня, уровень управления радиоканалом «RLC» регулирует соответствующим образом размер каждого блока служебных данных «RLC SDU» с учетом производительности обработки, а затем создает блоки данных с добавленной к ним информацией заголовка. Созданные блоки данных называются блоками протокольных данных «PDU» (далее блоки протокольных данных «RLC PDU»), которые затем передаются на уровень управления доступом к среде «MAC» через логический канал. Уровень управления радиоканалом «RLC» включает в себя буфер уровня управления радиоканалом «RLC» для хранения блоков служебных данных «RLC SDU» и/или блоков протокольных данных «RLC PDU».

[27] Уровень управления широковещательной/групповой передачей «ВМС» планирует передачу сообщения широковещательной ячейки (далее, СВ-сообщение), переданного из базовой сети, и осуществляет широковещательную передачу СВ-сообщений на терминалы, расположенные в конкретной ячейке или в ячейках.

[28] Уровень протокола сходимости пакетных данных «PDCP» расположен над уровнем управления радиоканалом «RLC». Уровень протокола сходимости пакетных данных «PDCP» используется для эффективной передачи данных сетевого протокола, такого как Интернет протокол «IPv4» или «IPv6», через интерфейс радиосвязи с относительно малой шириной полосы пропускания. Для этого уровень протокола сходимости пакетных данных «PDCP» сокращает ненужную информацию управления, используемую в проводной сети; эта функция называется сжатием заголовка.

[29] Уровень управления радиоресурсами «RRC», расположенный в самой нижней части третьего уровня (L3), определен только в плоскости управления. Уровень управления радиоресурсами «RRC» управляет транспортными каналами и физическими каналами в отношении создания, реконфигурации и освобождения или прекращения действия радиоканалов «RB». Кроме того, уровень управления радиоресурсами «RRC», управляет передвижением пользователя в сети абонентской радиосвязи (RAN) и дополнительными услугами, например, услугами определения местоположения.

[30] Радиоканал «RB» относится к услуге, предоставляемой вторым уровнем (L2) для передачи данных между терминалом и наземной сетью радиодоступа UTRAN. Обычно, создание радиоканала «RB» состоит в установке характеристик уровня протокола и канала, которые необходимы для предоставления определенной услуги по передаче данных, и задании соответствующих подробных параметров и способов функционирования.

[31] Возможные в принципе варианты отображения между радиоканалами и транспортными каналами на самом деле не всегда являются выполнимыми для данного пользовательского оборудования (терминала) «UE». Пользоватнельское оборудование «UE» и универсальная наземная сеть радиодоступа UTRAN определяют возможные отображения в зависимости от состояния терминала «UE» и процедуры, выполняемой терминалом «UE» и универсальной наземной сетью радиодоступа UTRAN. Ниже подробно поясняются различные состояния и режимы, имеющие отношение к настоящему изобретению.

[32] Различные транспортные каналы отображаются на различные физические каналы. Например, транспортный канал радиодоступа «RACH» отображается на заданный физический канал радиодоступа «PRACH», выделенный канал «DCH» может отображаться на выделенный физический канал «DPCH», каналы прямого доступа «FACH» и поискового вызова «РСН» (пейджинговый канал «РСН») могут отображаться на вспомогательный общий физический канал управления (канал «S-CCPCH»=Secondary Common Control Physical Channe), нисходящий совместно используемый канал «DSCH» отображается на физический нисходящий совместно используемый канал «PDSCH». Конфигурация физических каналов задается обменом сигналами уровней управления радиоресурсами «RRC» между контроллером радиосети «RNC» и терминалом «UE».

[33] Режим работы уровня управления радиоресурсами «RRC» определяется тем, что существует ли логическое соединение между уровнем управления радиоресурсами «RRC» терминала и уровнем управления радиоресурсами «RRC» универсальной наземной сети радиодоступа UTRAN. Если соединение существует, считается, что терминал находится в режиме RRC-соединения. Если соединение отсутствует, считается, что терминал находится в режиме ожидания (бездействия).

[34] Поскольку для терминалов в режиме с подключенными уровнями управления радиоресурсами «RRC» существует RRC-соединение, универсальная наземная сеть радиодоступа UTRAN может определить местонахождение конкретного терминала в блоке ячеек. Например, универсальная наземная сеть радиодоступа UTRAN может определить ячейку или группу ячеек, где находится терминал с подключенными уровнями управления радиоресурсами «RRC», и какой физический канал выслушивает упомянутый терминал «UE». Таким образом, возможно эффективное управление терминалом.

[35] В отличие от этого, универсальная наземная сеть радиодоступа UTRAN не может определить наличие терминала, находящегося в режиме ожидания. Наличие терминалов, находящихся в режиме ожидания, может быть определено только базовой сетью, только в области большего размера, чем ячейка, например, в зоне расположения или области маршрутизации. Таким образом, наличие терминалов, находящихся в режиме ожидания, определяется в больших областях, и чтобы принимать информацию услуг мобильной связи, например речь или данные, терминал из режима ожидания должен переместиться или перейти в режим «RRC-соединения». Возможные переходы между режимами и состояниями показаны на Фиг. 6.

[36] Терминал (пользовательское оборудование) UE, находящийся в режиме «RRC-соединения», может быть в различных состояниях, например состоянии «CELL_FACH», состоянии «CELL_PCH», состоянии «CELL_DCH» или состоянии «URA_PCH». В зависимости от своего состояния терминал «UE» выполняет разные действия и прослушивает различные каналы.

[37] Например, терминал «UE», находящийся в состоянии «CELL_DCH», будет пытаться прослушивать (среди прочих) транспортные каналы типа выделенный канал «DCH». Транспортные каналы типа «DCH» включают в себя выделенный канал трафика - «DTCH» и выделенный канал управления - «DCCH», которые могут отображаться на конкретный физический выделенный канал «DPCH», физический нисходящий совместно используемый канал «DPDSCH» или другие физические каналы.

[38] Терминал «UE» в состоянии «CELL_FACH» будет прослушивать несколько транспортных каналов прямого доступа «FACH», отображаемых на конкретный вспомогательный общий физический канал управления «S-ССРСН». Терминал «UE» в состоянии «CELL_PCH» будет прослушивать канал «PICH» и канал «РСН», которые отображаются на определенный вспомогательный общий физический канал управления «S-CCPCH».

[39] Основная системная информация направляется по логическому каналу управления широковещательной передачей «ВССН», отображаемому на первичный общий физический канал управления («Р-ССРСН» = Primary Common Control Physical Channel). Отдельные блоки системной информации могут быть переданы по каналу прямого доступа «FACH». При передаче системной информации по каналу прямого доступа «FACH» терминал «UE» принимает конфигурацию канала прямого доступа «FACH» либо через канал управления широковещательной передачей «ВССН», принимаемый по первичному общему физическому каналу управления «Р-ССРСН», либо через выделенный канал. Когда системная информация передается по каналу управления широковещательной передачей «ВССН», то есть по каналу «Р-ССРСН»), то в каждом кадре или наборе из двух кадров передается номер системного кадра «SFN», который используется для синхронизации между терминалом «UE» и «Узлом-В». Передача по первичному общему физическому каналу управления «Р-ССРСН» всегда ведется с использованием того же кода скремблирования, что используется в канале «P-CPICH» (основной общий пилотный канал), данный код является основным (первичным) кодом скремблирования ячейки. Код расширения спектра, используемый первичным общим физическим каналом управления «Р-ССРСН», всегда имеет фиксированный коэффициент расширения спектра (SF), равный 256, а номером кода является 1. Терминал «UE» узнает о первичном коде скремблирования либо из информации, передаваемой сетью вместе с системной информацией смежных ячеек, которую считал терминал «UE», или из сообщений, полученных терминалом «UE» по выделенному каналу управления «DCCH», либо путем поиска первичного общего пилотного канала «P-CPICH», который передается с использованием фиксированного коэффициента расширения «SF=256» и номера расширяемого кода, равного «0», и который передает конкретный набор символов.

[40] Системная информация содержит информацию о смежных ячейках, о конфигурации транспортных каналов радиодоступа «RACH» и прямого доступа «FACH» и о конфигурации каналов «MICH» (канал индикатора уведомления «MICH») и «МССН» (многоадресный канал управления «МССН»), которые являются каналами, выделенными для услуги MBMS.

[41] Каждый раз, когда терминал «UE» меняет ячейку, он находится в режиме ожидания вызова (в режиме бездействия), или когда терминал «UE» сменил ячейку (в состояниях «CELL_FACH», «CELLJPCH» или «URA_PCH»), терминал «UE» проверяет применимость имеющейся у него информации о системе. Системная информация организована в блоки системной информации «SIB», блок основной информации «MIB» и блоки планирования. Блок основной информации «MIB» посылается довольно часто и обеспечивает временную информацию для блоков планирования и различных блоков системной информации «SIB». Для блоков системной информации «SIB», привязанных к значению маркера, блок основной информации «MIB» также содержит информацию о последней версии части блоков системной информации «SIB». Блоки системной информации «SIB», не привязанные к значениям маркера, привязаны к таймеру (указателю) истечения срока. Блоки системной информации «SIB», привязанные к таймеру (указателю) истечения срока, становятся недействительными и требуют повторного считывания, если время последнего считывания блока системной информации «SIB» больше по величине, чем значение, показанное таймером истечения срока. Блоки системной информации «SIB», привязанные к значениям маркера, являются действительными только, если они имеют значение маркера, аналогичное значению маркера в блоках основной информации «MIB», разосланным по широковещанию. Каждый блок имеет зону предельного действия, это может быть, например, ячейка, наземная сеть подвижной связи общего пользования - «PLMN» или ее эквивалент, которая показывает, в какой ячейке блок системной информации «SIB» является применимым. Блок системной информации «SIB», имеющий зону действия размера «Ячейка», применим только для ячейки, в которой он был считан. Блок системной информации «SIB» имеющий зону действия размера «PLMN», применим во всей этой наземной сети подвижной связи общего пользования. Блок системной информации «SIB», имеющий зону действия размера «эквивалент PLMN», действителен во всей этой наземной сети мобильной связи общего пользования «PLMN» и в эквивалентной наземной сети подвижной связи общего пользования.

[42] Обычно терминалы «UE» считывают системную информацию, когда находятся в режиме ожидания (бездействия), состоянии «CELL FACH», состоянии «CELL_PCH» или состоянии «URA PCH», ячеек, которые они выбрали, или ячейки, в которой они находятся в режиме ожидания вызова. В составе системной информации они принимают информацию о соседних ячейках, работающих на той же частоте, на других частотах и на основе других технологий радиодоступа («RAT» = Radio Access Technologies). Это позволяет терминалу «UE» узнать, какие ячейки являются кандидатами для повторного выбора ячейки.

[43] Широковещательная многоадресная передача мультимедийной информации (MBMS - Multimedia Broadcast/Multicast Service), введена в стандарт UMTS в Версии 6 спецификации (Rel-6). Там дается описание методики оптимизированной передачи данных услуги однонаправленного канала услуги широковещательной многоадресной передачи мультимедийной информации (MBMS), включая многоточечную передачу типа «точка-множество точек», выборочное объединение и выбор режима передачи между однонаправленным многоточечным каналом типа «точка-множество точек» и однонаправленным каналом прямой связи типа «точка-точка». Это используется для экономии ресурсов радиосвязи при передаче нескольким пользователям одинаковой информации и обеспечивает оказание услуг типа телевидения. Данные услуги широковещательной многоадресной передачи мультимедийной информации (MBMS) можно разделить на две категории: информация плоскости управления и информация плоскости пользователя. Информация плоскости управления содержит информацию о конфигурации физического уровня, конфигурации транспортного канала, конфигурации однонаправленного канала, оказываемых в настоящий момент услугах, информацию о подсчете, информацию о планировании и т.п. Чтобы обеспечить прием этой информации терминалами «UE», терминалам «UE» передается определенная управляющая информация радиоканала услуги MBMS.

[44] Данные плоскости пользователя однонаправленных каналов MBMS могут отображаться на выделенные транспортные каналы для услуги типа «точка-точка», данные которой передаются только одному терминалу (одной единице пользовательского оборудования) «UE», или по совместно используемому (мультиплексному) транспортному каналу для многоадресной услуги типа "точка-множество точек", которая передается (или принимается) нескольким пользователям одновременно.

[45] Передача в формате «точка-точка» используется для передачи специализированной информации плоскости управления и/или плоскости пользователя для услуг MBMS, а также заранее определенной информации плоскости управления и/или плоскости пользователя между сетью и терминалом «UE» в режиме RRC-соединения. Она используется для многоадресного или широковещательно режима поставки услуг MBMS. Выделенный канал трафика «DTCH» используется для терминала «UE» в состояниях «CELL_FACH» и «Cell_DCH». Это позволяет осуществлять отображение на транспортные каналы.

[46] Чтобы обеспечить возможность оптимального использования ресурсов ячеек, в приложения MBMS была введена функция, называемая подсчетом. Процедура подсчета используется для определения количества терминалов (единиц пользовательского оборудования) «UE» заинтересованных в получении данной услуги. Это осуществляется путем использования процедуры подсчета, отображенной на Фиг.7.

[47] Например, терминал «UE», заинтересованный в пользовании определенной услугой, принимает информацию о доступности услуги MBMS. Таким же образом сеть может сообщить терминалу «UE», что он должен обозначить для сети свой интерес к этой услуге, например, путем передачи «информации о доступе» по каналу «МССН» (многоточечный управляющий канал широковещательной многоадресной передачи мультимедийной информации). Коэффициент вероятности, включенный в состав сообщения информации о доступе, определяет, что заинтересованный терминал «UE» ответит лишь с данной вероятностью. Чтобы сообщить сети о заинтересованности в данной услуге, терминал «UE» передаст сети сообщение настройки «RRC-соединения» или сообщение об обновлении ячейки в ячейке, в которой терминал «UE» получил информацию о подсчете. Это сообщение в принципе может содержать идентификатор, обозначающий услугу, в которой заинтересован терминал «UE».

[48] Многоадресная передача типа "точка-множество точек" используется для передачи определенной информации плоскости управления/пользователя широковещательной многоадресной передачи мультимедийной информации (MBMS) между сетью и несколькими терминалами «UE» в режиме RRC-соединения или в режиме ожидания (бездействия). Она используется в широковещательном или многоадресном режиме услуги MBMS.

[49] В случае, если сеть работает на нескольких частотах, то, когда терминал «UE» ожидает вызова на одной частоте, а данные услуги широковещательной многоадресной передачи мультимедийной информации (MBMS) передаются на другой частоте, этот терминал «UE» может не знать о том, что данные услуги MBMS передаются на другой частоте. Таким образом, процедура схождения (конвергенции) частот позволяет терминалу «UE» принимать информацию на частоте «А», которая указывает, что данная услуга доступна на частоте «В».

[50] Признаки и преимущества изобретения будут раскрыты в последующем описании, а также будут частично уяснены из описания или могут быть выявлены в ходе его практического применения. Цели и другие преимущества настоящего изобретения могут быть реализованы и достигнуты с помощью структуры подробно раскрытой в описании и формуле изобретения, а также в прилагаемых чертежах.

[51] В соответствии с одним из вариантов осуществления настоящего изобретения способ установления соединения между пользовательским оборудованием «UE» и соответствующей сетью включает в себя следующие шаги: прием пользовательским оборудованием «UE» уведомления, указывающего или на старт услуги широковещательной передачи, или на наличие услуги широковещательной передачи, при этом уведомление содержит идентификатор, идентифицирующий эту услугу широковещательной передачи. Указанный способ далее содержит шаг приема пользовательским оборудованием «UE» сообщения о настройке, которое устанавливает двухточечный радиоканал «точка-точка» между пользовательским оборудованием «UE» и сетью, при этом сообщение о настройке включает в себя идентификатор, который используется для указания, что по радиоканалу поставляется услуга широковещательной передачи.

[52] Одна из особенностей включает в себя направление в сеть сообщения с запросом, которое указывает услугу широковещательной передачи для пользовательского оборудования «UE».

[53] Другая особенность включает в себя создание и поддержание соединения для передачи сигналов между пользовательским оборудованием «UE» и сетью.

[54] Еще одна особенность включает в себя направление в сеть сообщения с подтверждением установления, чтобы подтвердить установление связи для услуги широковещательной передачи.

[55] Очередная особенность включает в себя уведомление, которое содержит, как минимум, одно из следующих сообщений: «MODIFIED SERVICES INFORMATION» (ИНФОРМАЦИЯ ОБ ИЗМЕНЕННЫХ УСЛУГАХ) и «UNMODIFIED SERVICES INFORMATION» (ИНФОРМАЦИЯ О НЕИЗМЕНЕННЫХ УСЛУГАХ).

[56] В соответствии с одним из аспектов настоящего изобретения предполагается, что услуга широковещательной передачи представляет собой услугу по широковещательной / многоадресной передаче мультимедийной информации (MBMS).

[57] В соответствии с другим аспектом настоящего изобретения пользовательское устройство «UE» и сеть конфигурируют, чтобы работать в универсальной системе подвижной связи (UMTS).

[58] В соответствии с еще одним аспектом настоящего изобретения сообщение с запросом содержит сообщение, выбранное из группы, состоящей из сообщения об обновлении ячейки, сообщения с запросом на RRC-соединение и сообщения с запросом на измененную услугу по широковещательной / многоадресной передаче мультимедийной информации (MBMS).

[59] В соответствии с очередным аспектом настоящего изобретения уведомление содержит версию информации об услуге, включающую в себя идентификатор, а способ дополнительно включает в себя шаг создания, как минимум, одной короткой информации о передаче, где, как минимум, эта одна короткая информация о передаче дает ссылку на идентификатор, и шаг передачи в сеть сообщения с запросом, где сообщение с запросом содержит эту, как минимум, одну короткую информации о передаче наряду с информацией о версии, связанной с версией информации об услуге, и указанная одна короткая информация о передаче идентифицирует услугу широковещательной передачи.

[60] Одна из особенностей изобретения включает в себя определение версии информации об услуге с использованием временной ссылки, связанной с информацией об услуге.

[61] В соответствии с одним из аспектов настоящего изобретения временная ссылка определяется на основе системного номера кадра, связанного с информацией об услуге.

[62] В соответствии с другим аспектом настоящего изобретения информация об услуге включает в себя список идентификаторов услуги, расположенных в порядке добавления идентификаторов услуги, принятых в составе информации о неизмененных услугах, к идентификаторам услуги, принятым в составе информации об измененных услугах.

[63] В соответствии с еще одним аспектом настоящего изобретения, как минимум, один короткий идентификатор передачи соответствует местоположению, как минимум, идентификатора одной услуги в списке идентификаторов услуги.

[64] В соответствии с очередным аспектом настоящего изобретения указанный идентификатор содержит временный идентификатор группы (TMGI = Temporary Mobile Group Identifier).

[65] В соответствии с альтернативным вариантом осуществления настоящего изобретения способ установления соединения между пользовательским устройством «UE» и соответствующей сетью включает в себя следующие шаги: передача на пользовательское оборудование «UE» уведомления, указывающего либо на старт услуги широковещательной передачи, либо на наличие услуги широковещательной передачи, где указанное уведомление содержит идентификатор, идентифицирующий эту услугу широковещательной передачи, и передача на пользовательское оборудование «UE» сообщения о настройке, которое устанавливает двухточечный радиоканал «точка-точка» между пользовательским оборудованием «UE» и сетью, при этом сообщение о настройке включает в себя идентификатор, который используется для указания, что по радиоканалу поставляется услуга широковещательной передачи.

[66] В соответствии с другим альтернативным вариантом осуществления настоящего изобретения способ установления соединения между пользовательским оборудованием «UE») и соответствующей сетью включает в себя следующие шаги: прием пользовательским оборудованием «UE» уведомления об услуге, предоставляющего описание доступной услуги широковещательной передачи и, как минимум, один идентификатор, идентифицирующий услугу широковещательной передачи, и прием пользовательским оборудованием «UE» сообщения о настройке, которое устанавливает двухточечный радиоканал типа «точка-точка» между пользовательским оборудованием «UE» и сетью, причем сообщение о настройке содержит идентификатор, используемый для указания, что по радиоканалу поставляется услуга широковещательной передачи.

[67] В соответствии с еще одним альтернативным вариантом осуществления настоящего изобретения способ передачи идентификатора услуги от пользовательского оборудования «UE» в соответствующую сеть содержит следующие шаги: прием пользовательским оборудованием «UE» версии информации об услуге, причем версия информации об услуге содержит, как минимум, один идентификатор услуги, создание, как минимум, одного короткого идентификатора передачи, где этот, как минимум, один короткий идентификатор передачи дает отсылку, как минимум, на идентификатор одной услуги из информации об услуге, и передача этого, как минимум, одного короткого идентификатора передачи в сеть вместе с информацией о версии, связанной с версией информации об услуге.

[68] В соответст
