Реферат

Область техники, к которой относится изобретение

Изобретение относится к системе загрузки содержания и способу загрузки содержания, устройству источника содержания и способу источника содержания, устройству приема содержания и способу приема содержания, и программе, и, в частности, относится к системе загрузки содержания и способу загрузки содержания, устройству источника содержания и способу источника содержания, устройству приема содержания и способу приема содержания, и программе, удобным для использования в случае реализации услуги загрузки содержания, которая предоставляет лицензию, соответствующую каждому из различных способов использования загруженного содержания.

Уровень техники

Наряду с расширением сетей высокоскоростной передачи данных, представителем которых является Интернет, уже существуют услуги загрузки содержания, имеющие различное содержание, такое как музыка, видео, компьютерные программы и т.д., как продукты (например, см. Патентный документ 1).

Однако все существующие услуги загрузки содержания представляют собой услуги для персональных компьютеров, и далеко не все пользователи могут непосредственно их использовать, например, с телевизионным приемником.

В частности, в случае услуги загрузки содержания, имеющего видеоданные (включающие в себя соответствующие аудиоданные и субтитры) как продукты, весь набор услуг не осуществляется, и большинство из них представляют собой экспериментальные продукты, в которых видеосодержание может быть просмотрено столько раз, сколько хочется при заранее оплаченной фиксированной плате, загрузка выполняется в произвольное время, используя заранее оплаченный способ, и реализован только основной режим работы, такой как режим уменьшения остающейся заранее оплаченной суммы каждый раз при загрузке видеосодержания.

Патентный документ 1: Находящаяся на экспертизе публикация №. 2000-113066 заявки на японский патент

Сущность изобретения

Техническая задача

Кроме того, в случае варианта выполнения с полным набором услуг загрузки содержания, в котором видеосодержание представляет собой продукт, может быть реализован не только описанный выше основной режим работы, но также и другие различные режимы работы.

Теперь, режимы работы означают комбинации таких показателей, как время выставления счета, время загрузки, ограничения в отношении периода использования содержания, ограничения по копированию содержания и т.д.

Настоящее изобретение было выполнено с учетом таких ситуаций и реализует систему, которая может соответствовать различным режимам работы услуги загрузки содержания.

Техническое решение

Система загрузки содержания в соответствии с первым аспектом настоящего изобретения включает в себя: устройство предоставления содержания, предназначенное для предоставления содержания; и устройство приема содержания, предназначенное для приема содержания из устройства предоставления содержания через сеть, устройство приема содержания включает в себя средство ввода операций, предназначенное для ввода операций пользователя, средство загрузки, предназначенное для загрузки зашифрованного содержания и данных управления воспроизведением, необходимых для воспроизведения содержания, полученного из устройства предоставления содержания, в соответствии с операциями пользователя, средство получения, предназначенное для подтверждения наличия лицензии, которая включает в себя ключ для дешифрования зашифрованного содержания, на основании данных управления воспроизведением при воспроизведении загруженного содержания, и получения лицензии, соответствующей результатам подтверждения, и средство воспроизведения, предназначенное для воспроизведения зашифрованного содержания, используя полученную лицензию, и устройство предоставления содержания включает в себя средство предоставления данных управления, предназначенное для предоставления данных управления воспроизведением, необходимых для воспроизведения уже загруженного содержания в ответ на запрос из устройства приема содержания, средство предоставления содержания, предназначенное для предоставления зашифрованного содержания в ответ на запрос из устройства приема содержания, и средство предоставления лицензии, предназначенное для предоставления лицензии, включающей в себя ключ, предназначенный для дешифрования зашифрованного содержания в ответ на запрос из устройства приема содержания, на основании данных управления воспроизведением, в котором, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

Способ загрузки содержания, который представляет собой первый аспект настоящего изобретения, представляет собой способ загрузки содержания для системы загрузки содержания, составленной из устройства предоставления содержания, выполненного с возможностью предоставления содержания, и устройства приема содержания, выполненного с возможностью приема содержания из устройства предоставления содержания через сеть, включает в себя этапы: с устройством приема содержания, вводят операции пользователя, запрашивают зашифрованное содержание и данные управления воспроизведением, необходимые для воспроизведения содержания, полученные из устройства предоставления содержания, в соответствии с операциями пользователя; и с устройством предоставления содержания, предоставляют зашифрованное содержание и данные управления воспроизведением в ответ на запросы из устройства приема содержания; и с устройством приема содержания, при воспроизведении загруженного содержания, подтверждают наличие лицензии, которая включает в себя ключ для дешифрования зашифрованного содержания на основании данных управления воспроизведением, и запрашивают лицензию из устройства предоставления содержания, соответствующую результатам подтверждения; и с устройством предоставления содержания лицензию предоставляют в устройство предоставления содержания в ответ на запрос из устройства приема содержания, на основании данных управления воспроизведением; и с устройством приема содержания, зашифрованное содержание воспроизводят, используя полученную лицензию; в котором, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

В соответствии с первым аспектом настоящего изобретения, с устройством приема содержания, зашифрованное содержание, и данные управления воспроизведением, необходимые для воспроизведения содержания, запрашивают из устройства предоставления содержания в соответствии с операциями пользователя, и зашифрованное содержание и данные управления воспроизведением предоставляют в запросах отклика из устройства приема содержания. Кроме того, с устройством приема содержания, при воспроизведении загруженного содержания, наличие лицензии, которая включает в себя ключ для дешифрования зашифрованного содержания, подтверждают на основании данных управления воспроизведением, и лицензию запрашивают в соответствии с результатами подтверждения, и лицензию предоставляют в устройство предоставления содержания в ответ на этот запрос. Далее, с устройством приема содержания, зашифрованное содержание воспроизводят, используя полученную лицензию. Следует отметить, что, по меньшей мере, один набор информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

Устройство предоставления содержания, которое представляет собой второй аспект настоящего изобретения, является устройством предоставления содержания, выполненным с возможностью предоставления содержания в устройство приема содержания, подключенное через сеть, включает в себя: средство предоставления данных управления, предназначенное для предоставления данных управления воспроизведением, необходимых для воспроизведения содержания, загруженного устройством приема содержания, средство предоставления содержания, предназначенное для предоставления зашифрованного содержания в ответ на запросы из устройства приема содержания, средство предоставления лицензии, предназначенное для предоставления лицензии, которая включает в себя ключ для дешифрования зашифрованного содержания, в ответ на запрос из устройства приема содержания, на основании данных управления воспроизведением, в котором, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

В информации типа лицензии может быть описано, по меньшей мере, одно из нормального воспроизведения, которое обозначает, что лицензия имеет ограничение, наложенное на период возможного воспроизведения содержания, дополнительное воспроизведение, которое обозначает, что лицензия имеет расширенный период возможного воспроизведения после окончания периода возможного воспроизведения, соответствующего нормальному воспроизведению, воспроизведение для предварительного просмотра, которое обозначает, что лицензия предназначена для тестового просмотра/прослушивания, последовательное воспроизведение в ходе загрузки, которое обозначает, что лицензия разрешает воспроизведение содержания в ходе загрузки, и экспорт, что обозначает, что лицензия разрешает вывод и запись содержания из устройства приема содержания во внешнее устройство.

Средство предоставления лицензии может предоставлять дополнительную лицензию воспроизведения после окончания периода возможного воспроизведения, соответствующего нормальному воспроизведению лицензии, в ответ на запрос из устройства приема содержания, на оснований данных управления воспроизведением.

Средство предоставления лицензии может предоставлять лицензию на воспроизведение для предварительного просмотра того же самого содержания только один раз, в ответ на запрос из устройства приема содержания, на основании данных управления воспроизведением.

Средство предоставления лицензии может предоставлять лицензию на последовательное воспроизведение в ходе загрузки только во время загрузки содержания, в ответ на запрос из устройства приема содержания, на основании данных управления воспроизведением.

По меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии, информацию одобрения, обозначающую, будет ли получено одобрение от пользователя устройства приема содержания во время получения лицензии, и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, может быть описан в данных управления воспроизведением.

Способ предоставления содержания, который представляет собой второй аспект настоящего изобретения, представляет собой способ предоставления содержания для устройства предоставления содержания, выполненного с возможностью предоставления содержания в устройство приема содержания, подключенное через сеть, включающий в себя этапы: предоставляют данные управления воспроизведением, необходимые для воспроизведения содержания, загруженного устройством приема содержания в устройство приема содержания, предоставляют зашифрованное содержание в ответ на запрос из устройства приема содержания, и предоставляют лицензию, которая включает в себя ключ для дешифрования зашифрованного содержания, в ответ на запрос из устройства приема содержания, на основании данных управления воспроизведением, в котором, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

Программа в соответствии со вторым аспектом настоящего изобретения представляет собой программу, обеспечивающую выполнение компьютером обработки для управления устройством предоставления содержания, выполненным с возможностью предоставления содержания в устройство приема содержания, подключенное через сеть, включает в себя этапы: предоставляют данные управления воспроизведением, необходимые для воспроизведения содержания, загруженного устройством приема содержания в устройство приема содержания, предоставляют зашифрованное содержание в ответ на запрос из устройства приема содержания, и предоставляют лицензию, которая включает в себя ключ для дешифрования зашифрованного содержания, в ответ на запрос из устройства приема содержания, на основании данных управления воспроизведением, в котором, по меньшей мере, один набор информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

В соответствии со вторым аспектом настоящего изобретения данные управления воспроизведением, необходимые для воспроизведения содержания, загруженного устройством приема содержания, предоставляют в устройство приема содержания, и в ответ на запросы из устройства приема содержания, предоставляют зашифрованное содержание, и в ответ на запрос из устройства приема содержания, на основании данных управления воспроизведением, предоставляют лицензию, включающую в себя ключ, предназначенный для дешифрования зашифрованного содержания. Следует отметить, что, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

Устройство приема содержания в соответствии с третьим аспектом настоящего изобретения представляет собой устройство приема содержания, выполненное с возможностью приема содержания из устройства предоставления содержания, подключенного через сеть, включает в себя: средство ввода операций, выполненное с возможностью ввода операций пользователя, средство загрузки, выполненное с возможностью загрузки из устройства предоставления содержания зашифрованного содержания и данных управления воспроизведением, необходимых для воспроизведения содержания, в соответствии с операциями пользователя, средство получения, выполненное с возможностью подтверждения наличия лицензии, которая включает в себя ключ для дешифрования зашифрованного содержания на основании данных управления воспроизведением при воспроизведении загруженного содержания, и получения лицензии, соответствующей результатам подтверждения, и средство воспроизведения, предназначенное для воспроизведения зашифрованного содержания, используя полученную лицензию, в котором, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

Устройство приема содержания в соответствии с третьим аспектом настоящего изобретения дополнительно включает в себя средство вывода, выполненное с возможностью вывода содержания, в котором шифрование было дешифровано средством воспроизведения во внешнее устройство, после выполнения обработки, состоящей, по меньшей мере, из одной из обработки изменения способа кодирования или обработки повторного шифрования.

В информации типа лицензии описано, по меньшей мере, одно из нормального воспроизведения, которое обозначает, что лицензия имеет ограничение, наложенное на период возможного воспроизведения содержания, дополнительного воспроизведения, которое обозначает, что лицензия имеет расширенный период возможного воспроизведения после окончания периода возможного воспроизведения, соответствующего нормальному воспроизведению, воспроизведения для предварительного просмотра, которое обозначает, что лицензия предназначена для тестового просмотра/прослушивания, последовательного воспроизведения в ходе загрузки, которое обозначает, что лицензия разрешает воспроизведение содержания в ходе загрузки, и экспорта, что обозначает, что лицензия разрешает вывод и запись содержания из устройства приема содержания во внешнее устройство.

Средство ввода операций может принять операцию пользователя, который одобряет получение дополнительной лицензии на воспроизведение после окончания периода возможного воспроизведения, соответствующего нормальному воспроизведению лицензии.

Средство ввода операций может принять операцию пользователя, который передает инструкцию на получение дополнительной лицензии на воспроизведение после окончания периода возможного воспроизведения, соответствующего нормальному воспроизведению лицензии.

Средство ввода операций может принять операцию пользователя только в один раз, который передает инструкцию на получение лицензии на воспроизведение предварительного просмотра того же самого содержания, в ответ на запросы от средства воспроизведения, на основании данных управления воспроизведением.

Средство ввода операций может принять операцию пользователя, который передает инструкцию на получение лицензии на воспроизведение в ходе последовательной загрузки, только во время загрузки содержания, в ответ на запросы от средства воспроизведения, на основании данных управления воспроизведением.

По меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии, информацию одобрения, обозначающую, будет ли получено одобрение от пользователя устройства приема содержания во время получения лицензии, и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением, и устройство приема содержания в соответствии с третьим аспектом настоящего изобретения может дополнительно включать в себя средство подтверждения, предназначенное для подтверждения одобрения пользователем получения лицензии в соответствии с информацией одобрения.

В случае, когда одобрение пользователя получено средством подтверждения, средство получения может получить лицензию, и в случае, когда одобрение пользователя не получено средством подтверждения, средство воспроизведения может уведомить пользователя о том, что содержание не может быть воспроизведено.

Способ приема содержания, который представляет собой третий аспект настоящего изобретения, представляет собой способ приема содержания устройством приема содержания, выполненным с возможностью приема содержания из устройства предоставления содержания, подключенного через сеть, включающий в себя этапы: вводят операции пользователя, загружая зашифрованное содержание и данные управления воспроизведением, необходимые для воспроизведения содержания, полученные из устройства предоставления содержания, в соответствии с операциями пользователя, при воспроизведении загруженного содержания, подтверждают наличие лицензии, которая включает в себя ключ для дешифрования зашифрованного содержания, на основании данных управления воспроизведением, и получают лицензию, соответствующую результатам подтверждения, и воспроизводят зашифрованное содержание, используя полученную лицензию, в котором, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

Программа, которая представляет собой третий аспект настоящего изобретения, обеспечивает выполнение компьютером обработки, причем эта программа должна управлять устройством приема содержания, выполненным с возможностью приема содержания из устройства предоставления содержания, которое соединено через сеть, включает в себя этапы: вводят операции пользователя, загружают зашифрованное содержание и воспроизводят данные управления, необходимые для воспроизведения содержания, полученного из устройства предоставления содержания, в соответствии с операциями пользователя, при воспроизведении загруженного содержания, подтверждают наличие лицензии, которая включает в себя ключ для дешифрования зашифрованного содержания на основании данных управления воспроизведением, и получают лицензию, соответствующую результатам подтверждения; и воспроизводят зашифрованное содержание, используя полученную лицензию, в котором, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

В третьем аспекте настоящего изобретения, в соответствии с операциями пользователя, зашифрованное содержание и данные управления воспроизведением, необходимые для воспроизведения содержания, загружают из устройства предоставления содержания, и когда воспроизводят загруженное содержание, подтверждают, имеются ли какие-нибудь лицензии, включающие в себя ключ, предназначенный для дешифрования зашифрованного содержания, лицензию получают в соответствии с результатами подтверждения, и зашифрованное содержание воспроизводят, используя полученную лицензию, на основании данных управления воспроизведением. Следует отметить, что, по меньшей мере, один набор или больше информации о лицензии, включающий в себя уникальную информацию идентификации лицензии, информацию о типе лицензии и информацию представления, предназначенную для представления пользователю, относящуюся к лицензии, описан в данных управления воспроизведением.

Предпочтительные эффекты

В соответствии с первым аспектом настоящего изобретения может быть предоставлена система, которая может выполнять обработку в различных режимах работы для услуги загрузки содержания.

В соответствии со вторым аспектом настоящего изобретения, содержание может быть предоставлено в устройство приема путем выполнения обработки в различных режимах работы для услуги загрузки содержания.

В соответствии с третьим аспектом настоящего изобретения содержание может быть загружено и может использоваться для различных режимов работы услуги загрузки содержания.

Краткое описание чертежей

На фиг.1 показан концептуальный чертеж системы загрузки содержания, в которой применено настоящее изобретение.

На фиг.2 показан чертеж, иллюстрирующий момент времени загрузки и момент времени воспроизведения содержания.

На фиг.3 представлена блок-схема, иллюстрирующая пример конфигурации системы загрузки содержания.

На фиг.4 показан чертеж, описывающий обработку воспроизведения содержания.

На фиг.5 показан чертеж, описывающий обработку экспорта содержания.

На фиг.6 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой.

На фиг.7 показан чертеж, иллюстрирующий пример описания метафайла управления воспроизведением.

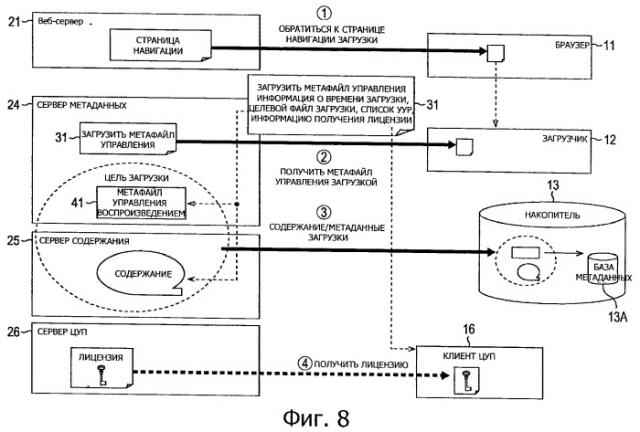

На фиг.8 показан чертеж, описывающий краткий обзор обработки загрузки.

На фиг.9 показана временная диаграмма, описывающая обработку загрузки.

На фиг.10 показана блок-схема последовательности операций, описывающая обработку загрузки загрузчиком.

На фиг.11 показан чертеж, описывающий краткий обзор воспроизведения обработки локального содержания.

На фиг.12 показана временная диаграмма, описывающая обработку воспроизведения локального содержания.

На фиг.13 показана блок-схема последовательности операций, описывающая обработку воспроизведения локального содержания.

На фиг.14 показан чертеж, описывающий краткий обзор обработки экспорта локального содержания.

На фиг.15 показана временная диаграмма, описывающая обработку экспорта локального содержания.

На фиг.16 представлена блок-схема последовательности операций, описывающая обработку экспорта локального содержания.

На фиг.17 показан чертеж, иллюстрирующий сдвиг экрана, в соответствии с режимом работы структуры а.

На фиг.18 показан чертеж, иллюстрирующий последовательность обработки, соответствующую режиму работы структуры а.

На фиг.19 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры а.

На фиг.20 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры а.

На фиг.21 показан чертеж, иллюстрирующий сдвиг экрана, в соответствии с режимом работы структуры b.

На фиг.22 показан чертеж, иллюстрирующий последовательность обработки, соответствующей режиму работы структуры b.

На фиг.23 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры b.

На фиг.24 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры b.

На фиг.25 показан чертеж, иллюстрирующий сдвиг экрана, в соответствии с режимом работы структуры с.

На фиг.26 показан чертеж, иллюстрирующий последовательность обработки, соответствующей режиму работы структуры с.

На фиг.27 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры с.

На фиг.28 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры с.

На фиг.29 показан чертеж, иллюстрирующий сдвиг экрана, в соответствии с режимом работы структуры d.

На фиг.30 показан чертеж, иллюстрирующий последовательность обработки, соответствующей режиму работы структуры d.

На фиг.31 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры d.

На фиг.32 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры d.

На фиг.33 показан чертеж, иллюстрирующий сдвиг экрана, в соответствии с режимом работы структуры е.

На фиг.34 показан чертеж, иллюстрирующий последовательность обработки, соответствующей режиму работы структуры е.

На фиг.35 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры е.

На фиг.36 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры е.

На фиг.37 показан чертеж, иллюстрирующий сдвиг экрана, в соответствии с режимом работы структуры f.

На фиг.38 показан чертеж, иллюстрирующий последовательность обработки, соответствующей режиму работы структуры f.

На фиг.39 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры f.

На фиг.40 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры f.

На фиг.41 показан чертеж, иллюстрирующий сдвиг экрана, в соответствии с режимом работы структуры g.

На фиг.42 показан чертеж, иллюстрирующий последовательность обработки, соответствующей режиму работы структуры g.

На фиг.43 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры g.

На фиг.44 показан чертеж, иллюстрирующий пример описания метафайла управления загрузкой, соответствующего режиму работы структуры g.

На фиг.45 показана блок-схема, иллюстрирующая пример конфигурации компьютера общего использования.

Пояснение номеров ссылочных позиций

1	система загрузки содержания
2	сеть
10	устройство приема
20	устройство предоставления
11	браузер
12	загрузка
13	накопитель
14	ECG
15	АВ проигрыватель
16	клиент ЦУП
17	модуль внешнего вывода
21	веб-сервер
22	сервер управления клиентом
23	сервер начисления счета/расчета
24	сервер метаданных
25	сервер содержания
26	сервер ЦУП
31	метафайл управления загрузкой
41	метафайл управления воспроизведением

Подробное описание изобретения

Определенные варианты выполнения, к которым применено настоящее изобретение, будут подробно описаны ниже со ссылкой на чертежи.

На фиг.1 показана основная концепция системы загрузки содержания, которая представляет собой вариант выполнения настоящего изобретения.

Система 1 загрузки содержания составлена из устройства 10 приема, установленного в доме пользователя, использующего содержание, и устройства 20 предоставления, предназначенного для загрузки содержания в ответ на запросы из устройства 10 приема, которое соединено через сеть 2.

Следует отметить, что в соответствии с настоящим вариантом выполнения, загрузка представляет собой обработку устройства 10 приема, состоящую в приеме и накоплении электронных данных, таких как содержание, предоставляемых из устройства 20 предоставления через сеть 2. Кроме того, содержание включает в себя AV (АВ, аудио-видео) данные, состоящие из видеоданных, для воспроизведения соответствующих им аудиоданных и соответствующих им данных субтитров и т.д., зашифрованных с использованием ключа содержания. Чтобы использовать содержание, требуется лицензия, которая включает в себя ключ содержания для дешифрования зашифрованных данных и в которой описаны условия использования и т.д.

Сеть 2 представляет собой систему передачи данных, представителем которой является Интернет, и может использоваться кабельная сеть, например, на основе волоконно-оптического кабеля, или беспроводная сеть или широковещательная сеть.

Предполагается, что устройство 10 приема встроено, например, в телевизионный приемник или снаружи соединено с телевизионным приемником. Устройство 20 предоставления состоит из множества серверов и т.д., предусмотренных в сети 2 (детали будут описаны позже со ссылкой на фиг.3).

В соответствии с системой 1 загрузки содержания, как показано на фиг.2, пользователь устройства 10 приема может загружать содержание по своему выбору из устройства 20 предоставления через сеть 2 и впоследствии может воспроизводить содержание, накопленное в устройстве 10 приема, в произвольный момент времени, выводить содержание за пределы устройства 10 приема и записывать его на носители записи, такие как DVD (ЦУД, цифровой универсальный диск). Ниже вывод загруженного содержания за пределы устройства 10 приема и запись на носители записи будет называться экспортом.

Таким образом, в системе 1 загрузки содержания используется (воспроизведение или экспорт) содержание, которое было, в основном, загружено, таким образом, что желательно, но не обязательно, чтобы скорость передачи данных между устройством 10 приема и устройством 20 предоставления через сеть 2 была высокой скоростью.

Ниже, со ссылкой на фиг.3, будет детально описан пример конфигурации устройства 10 приема и устройства 20 предоставления, составляющих систему 1 загрузки содержания.

Устройство 10 приема состоит из браузера 11, который обращается к устройству 20 предоставления, получает документы HTML (ЯГТР, язык гипертекстовой разметки) или документы BML (ЯРШ, язык разметки широковещательной передачи) или тому подобное, и отображает соответствующие веб-страницы; загрузчика 12, который представляет собой приложение помощи браузера 11 и который передает содержание и его метаданные из устройства 20 предоставления для накопления в накопителе 13; накопителя 13, состоящего из накопителя на жестком магнитном диске или подобного; ECG 14, который функционирует как интерфейс пользователя для использования пользователем уже загруженного содержания; АВ проигрывателя 15, предназначенного для воспроизведения уже загруженного содержания; клиента 16 DRM (ЦУП, цифровое управление правами), предназначенного для получения лицензии, включающей в себя ключ содержания, необходимый для дешифрования содержания, полученного в зашифрованном состоянии из устройства 20 предоставления; и устройства 17 внешнего вывода, предназначенного для вывода содержания, воспроизводимого АВ проигрывателем 15, за пределы устройства 10 приема.

Браузер 11 отображает веб-страницы таким образом, что пользователь может в интерактивном режиме выполнять операции выбора содержания, такие как покупка и загрузка контрактов на использование и содержание услуги загрузки содержания, на основе документов ЯГТР, документов ЯРШ и т.п., полученных из устройства 20 предоставления.

Работа загрузчика 12 начинается под управлением браузера 11 на основе документов ЯГТР, документов ЯРШ и т.п., и он передает содержание в зашифрованном состоянии и метаданные, соответствующие ему, из устройства 20 предоставления и накапливает их в накопителе 13.

Существуют два типа метаданных, метафайл 31 управления загрузкой (фиг.6) и метафайл 41 управления воспроизведением (фиг.7). Метафайл 31 управления загрузкой содержит информацию, описанную в нем, для передачи содержания и лицензии, соответствующей ему, и метафайла 41 управления воспроизведением из устройства 20 предоставления. Метафайл 41 управления воспроизведением содержит информацию, описанную в нем, необходимую для воспроизведения соответствующего содержания.

Далее, загрузчик 12 генерирует мета-DB (БД, базу метаданных) 13А, которая представляет собой информацию, необходимую для представления списка содержания, накопленного в накопителе 13, пользователю, на основе метафайла 41 управления воспроизведением, содержащего метаданные, и накапливает ее в накопителе 13.

Накопитель 13 накапливает содержание, переданное из устройства 20 предоставления, и его метаданные. Кроме того, в нем содержится база 13А метаданных, генерируемая загрузчиком 12.

ECG 14 представляет собой резидентное приложение, и на основе базы 13А метаданных, содержащейся в накопителе 13, представляет пользователю список уже загруженного содержания, и представляет пользователю локальный список содержания, который представляет для пользователя интерактивный GUI (ГИП, графический интерфейс пользователя), предназначенный для выбора содержания, для его воспроизведения (просмотра/прослушивания) или экспорта.

АВ проигрыватель 15, запущенный ECG 14, считывает содержание, предназначенное для воспроизведения, из накопителя 13, и только когда удовлетворяются условия, обозначенные RMPIp (информация условия использования воспроизведения), переданные из клиента 16 ЦУП, содержание, зашифрованное с использованием ключа содержания, передаваемого из клиента 16 ЦУП, дешифруют, и далее кодирование дешифруют таким образом, что воспроизводят АВ данные, соответствующее видеоизображение отображают на дисплее, и звук выводят из громкоговорителя (ни один из этих элементов не показан).

Кроме того, АВ проигрыватель 15 считывает содержание, предназначенное для экспорта, из накопителя 13, содержание, к
