Упругий элемент (варианты), часть упругого элемента, скользящий механизм и портативное устройство, в которых использован такой элемент

Упругий элемент (варианты), часть упругого элемента, скользящий механизм и портативное устройство, в которых использован такой элемент

Иллюстрации

Показать все

Реферат

Область техники

[1] Данное изобретение относится к пружине кручения, упругому элементу, а также скользящему механизму для открывания/закрывания и портативному устройству, в котором используется этот элемент, в частности к пружине кручения и упругому элементу, которые подходят для скользящего механизма для открывания/закрывания портативного устройства, такого как беспроводной телефон, карманный портативный компьютер, портативный мультимедиа плеер и т.д., а также скользящему механизму для открывания/закрывания и портативным устройствам, использующим его.

Уровень техники

[2] Поскольку потребители предпочитают более тонкие устройства, проблемой портативных устройств было уменьшение их толщины.

[3] На Фиг.1 показан вид сверху обычного скользящего механизма для открывания/закрывания, а на Фиг.2 показан вид спереди обычной пружины кручения с увеличением.

[4] Как показано, скользящий механизм для открывания/закрывания 10 включает в себя направляющий элемент 12 с направляющей 11, входящей в него, скользящий элемент 16, подвижно установленный в направляющем элементе 12, и пружину кручения 20, установленную с возможностью поворота между направляющим элементом 12 и скользящим элементом 16. Пружина кручения 20 при повороте сжимается в зависимости от перемещения скользящего элемента 16 по направляющей 11 под действием внешнего усилия. Между тем, при снятии внешнего усилия пружина кручения 20 растягивается при повороте таким образом, что толкает скользящий элемент 16 вперед вдоль направляющей 11.

[5] Как показано на Фиг.1 и 2, обычная пружина кручения 20 представляет собой цельный элемент, выполненный путем намотки части пружинной проволоки 22 с высокой силой упругости, такой как стальная проволока, или путем намотки части пружинной проволоки 22 с приданием ей спиральной формы. Обычная пружина кручения 20 включает в себя спиральную часть 24, образованную при намотке пружинной проволоки 22 по кругу или по спирали и уса 26, идущего до внешнего контура спирали. Стандартная пружинная проволока, которую используют для пружины кручения 20 скользящего механизма для открывания/закрывания 10, обычно имеет диаметр 0,5D. Поэтому чтобы уменьшить толщину скользящего механизма для открывания/закрывания 10, также может быть использована пружинная проволока 22, имеющая диаметр 0,45D. Когда пружина кручения выполнена из пружинной проволоки 22 с диаметром менее 0,45D, величина крутящего момента, который может толкать скользящий элемент 16, уменьшается, а пружина кручения, кроме того, стремится к выворачиванию вследствие наличия участка перекрывания по вертикали. В этом случае пружина кручения 20 создает высокую силу трения, противодействующую направляющему элементу 12 или скользящему элементу 16 при повороте, что делает сборку устройства затруднительной. Такая пружина кручения 20 не может быть использована в скользящем механизме для открывания/закрывания 10.

[6] В частности, в обычной пружине кручения 10 ус 26 установлен таким образом, что ус 26 наклонен от спиральной части 24 к внешнему краю спиральной части 24 из-за участка перекрывания по вертикали. Из-за этого когда ус 26 поворачивается, участок спиральной части 24 с одной стороны свободно поднимается. По этой причине между направляющим элементом 12 и скользящим элементом 16 необходим промежуток, превышающий диаметр пружинной проволоки 22 более чем в два раза. Промежуток в качестве свободного пространства, необходимого для обычной работы, должен иметь высоту, равную трем диаметрам пружинной проволоки 22. Этот факт препятствует уменьшению толщины готового изделия, такого как скользящий механизм для открывания/закрывания 10 или портативного телефона, в котором установлен скользящий механизм для открывания/закрывания.

[7] В целом, необходим промежуток между направляющим элементом 12 и скользящим элементом 16, составляющий немногим более двух диаметров пружинной проволоки 22, принимая во внимание равномерную бесперебойную работу пружины кручения 20. Например, если диаметр пружинной проволоки 22 составляет 0,5D, то промежуток между направляющим элементом 12 и скользящим элементом 16 должен быть, по меньшей мере, 1,5D.

[8] Также в обычной пружине кручения, показанной на ФИГ. 1 и 2, поскольку ус 26, идущий от спиральной части, неизбежно располагается вне спиральной части, намотка пружины кручения с большим количеством витков представляет сложность. Если количество витков уменьшается, то распространение напряжения и силы упругости, вызванных моментом кручения спиральной части, также уменьшается.

Раскрытие изобретения

[9] Таким образом, данное изобретение предназначено для решения вышеуказанных проблем, возникающих в указанном выше прототипе, при этом настоящее изобретение представляет собой упругий элемент, который может уменьшить толщину его пружины кручения по сравнению с толщиной обычной пружины.

[10]. Кроме того, настоящее изобретение представляет собой упругий элемент, который может распределить напряжение и увеличить силу упругости, вызываемую крутящим моментом пружины кручения.

[11] Кроме того, в настоящем изобретении представлен упругий элемент, который может предотвратить выворачивание используемой пружинной проволоки из-за вертикального наложения, когда уменьшен диаметр пружинной проволоки.

[12] Кроме того, в настоящем изобретении представлен упругий элемент, который может регулировать величину силы упругости, вызванную крутящим моментом посредством той же самой пружины кручения.

[13] Кроме того, в настоящем изобретении представлен скользящий механизм для открывания/закрывания, который может иметь толщину меньше, чем толщина обычного скользящего механизма для открывания/закрывания.

[14] Кроме того, в настоящем изобретении представлен скользящий механизм для открывания/закрывания, который может использовать пружинную проволоку с диаметром меньше, чем диаметр обычной пружинной проволоки.

[15] Кроме того, в настоящем изобретении представлено портативное устройство, который может иметь уменьшенную толщину посредством применения упругого элемента в соответствии с настоящим изобретением.

[16] Кроме того, в настоящем изобретении представлена пружина кручения, которую используют для сборки упругого элемента в соответствии с настоящим изобретением.

Техническое решение

[17] В соответствии с особенностью настоящего изобретения в нем представлен упругий элемент, включающий пружину кручения со спиральной частью, намотанную с получением спирали без участка вертикального наложения спиральной части; рычажный элемент, соединенный с одним или другим концом пружины кручения, рычажный элемент, меняющий угол намотки спиральной части в зависимости от угла поворота относительно пружины кручения, к которому приложена сила упругости, вызванная крутящим моментом, соответствующим углу намотки спиральной части.

[18] Пара упругих элементов может быть соединена друг с другом посредством рычажных элементов таким образом, что упругие элементы могут быть повернуты на заданный угол.

[19] Предпочтительно, чтобы пружина кручения имела первую спиральную часть и вторую спиральную часть, которые наматываются с получением спиральной формы без участка перекрывания по вертикали, в которую встраиваются первая спиральная часть и вторая спиральная часть таким образом, что наружные концы первой спиральной части и второй спиральной части соединяются друг с другом, при этом рычажный элемент включает в себя первый рычажный элемент, соединенный с внутренним концом первой спиральной части, и второй рычажный элемент, соединенный с внутренним концом второй спиральной части.

[20] Соединительный элемент, поддерживающий один конец первого рычажного элемента, соединяемого с внутренним концом первой спиральной части, и один конец второго рычажного элемента, соединяемого с внутренним концом второй спиральной части, таким образом, чтобы один конец первого рычажного элемента и один конец второго рычажного элемента можно было повернуть, при этом соединительный элемент соединяет первый рычажный элемент и второй рычажный элемент друг с другом.

[21] Пружина кручения с первой спиральной частью, намотанной с получением спиральной формы без участка перекрывания по вертикали, и второй спиральной частью, намотанной с получением спиральной формы без участка перекрывания по вертикали, при этом вторая спиральная часть отделена от первой спиральной части и установлена бок о бок с первой спиральной частью в одной плоскости.

[22] Рычажный элемент имеет первый рычажный элемент, соединенный с одним концом первой спиральной части, и второй рычажный элемент, соединенный с одним концом второй спиральной части.

[23] Упругий элемент, помимо этого, включает соединительный элемент, поддерживающий один конец первого рычажного элемента, соединенного с первой спиральной частью, и один конец второго рычажного элемента, соединенного со второй спиральной частью, таким образом, что один конец первого рычажного элемента и один конец второго рычажного элемента можно поворачивать, при этом соединительный элемент соединяет первый рычажный элемент и второй рычажный элемент друг с другом.

[24] Другой конец первой спиральной части и другой конец второй спиральной части можно скрепить при помощи соединительного элемента.

[25] Предпочтительно, чтобы соединительный элемент имел первый стопор и второй стопор для ограничения угла поворота первого рычажного элемента и второго рычажного элемента, в отношении чего первый рычажный элемент и второй рычажный элемент имеют первый фиксирующий затвор и второй фиксирующий затвор соответственно, которые фиксируются в стопорах таким образом, чтобы ограничивать угол поворота первого фиксирующего затвора и второго фиксирующего затвора.

[26] Предпочтительно, чтобы соединительный элемент включал в себя посадочную выемку под пружину кручения - с посадочной выемкой под первую спиральную часть для захода первой спиральной части и посадочной выемкой под вторую спиральную частью для захода второй спиральной части.

[27] В зависимости от обстоятельств, предпочтительно, чтобы первый рычажный элемент имел первую спиральную часть - посадочную выемку для захода первой спиральной части, а второй рычажный элемент имел вторую спиральную часть - посадочную выемку для захода второй спиральной части.

[28] Пружина кручения может быть изготовлена из пружинной проволоки, у которой есть часть с уменьшенной толщиной, причем ширина пружинной проволоки превышает ее толщину вследствие прессования по вертикали, резки или вытяжки.

[29] В рычажный элемент могут быть вставлены с промежутком рядом друг с другом несколько пружин кручения, рычажный элемент имеет посадочную выемку, в которую заходит соединительный участок, к которому подсоединяется пружина кручения таким образом, чтобы поддерживать его и обеспечить вращение рычажного элемента.

[30] Предпочтительно, чтобы первая спиральная часть и вторая спиральная часть имели разную толщину.

[31] Предпочтительно, чтобы рычажный элемент или соединительный элемент представляли собой плоский элемент с толщиной менее двух толщин пружины кручения.

[32] Предпочтительно, чтобы рычажный элемент имел первый плоский элемент и второй плоский элемент, которые обращены друг к другу с промежутком между ними, причем один конец пружины кручения находится между первым плоским элементом и вторым плоским элементом.

[33] Зазор, образованный между первым плоским элементом и вторым плоским элементом, один конец пружины кручения, вставляющийся в зазор, при этом пружина кручения, соединяющая выступ, сформирована с обеих сторон зазора таким образом, чтобы пружина кручения, соединяющая выступ, была сжата в направлении внутрь с тем, чтобы выступать.

[34] Один конец или другой конец пружины кручения находится в зазоре таким образом, чтобы быть подсоединенным к рычажному элементу.

[35] Рычажный элемент имеет первый плоский элемент и второй плоский элемент, первый плоский элемент и второй плоский элемент установлены лицом друг к другу, при этом один конец пружины кручения находится между первым плоским элементом и вторым плоским элементом, где на первом плоском элементе сформирован первый буртик на внешней границе, как минимум с обеих сторон первого плоского элемента вдоль рычажного элемента, посередине всей внешней границы первого плоского элемента, за исключением внешней границы, позволяющей пружине кручения поворачиваться, при этом первый буртик изогнут в направлении второго плоского элемента; соединительные утолщения образованы в промежутке на первом буртике, где сформирован второй буртик на втором плоском элементе на внешней границе, как минимум с двух сторон второго плоского элемента вдоль рычажного элемента, посередине внешней границы второго плоского элемента, за исключением внешней границы, позволяющей пружине кручения поворачиваться, второй буртик изогнут в направлении первого плоского элемента, соединительные канавки, сформированные с промежутком на нижней части внешней границы второго буртика, соединительные утолщения изогнуты и введены в контакт с соединительными канавками таким образом, чтобы дать возможность первому плоскому элементу и второму плоскому элементу не отделиться друг от друга.

[36] Соединительный выступ пружины кручения может быть сформирован и на первом плоском элементе и на вторых плоских элементах.

[37] В этом случае соединительный выступ пружины кручения на одной стороне выступает в большей степени, а соединительный выступ пружины кручения на другой стороне выступает в меньшей степени.

[38] Первая пружина кручения с первой спиральной частью, намотанной по направлению внутрь с получением формы спирали без участка перекрывания по вертикали, и первым усом, идущим от внешнего участка первой спиральной части; вторая пружина кручения со второй спиральной частью, намотанной с получением формы спирали без участка перекрывания по вертикали, вторая спиральная часть установлена бок о бок с первой спиральной частью в одной и той же плоскости, и второй ус, идущий от внешнего участка второй спиральной части; и соединительный элемент, соединяющий один из двух концов первой пружины кручения и один из двух концов второй пружины кручения друг с другом. Соединительный элемент соединен с внутренним концом внутри спирали первой спиральной части и с внутренним концом внутри спирали второй спиральной части соответственно.

[39] Соединительный элемент может быть соединен с внутренним концом первой спиральной части и внутренним концом второй спиральной части соответственно.

[40] Предпочтительно, чтобы соединительный элемент включал в себя первый плоский элемент и второй плоский элемент, которые собраны лицом друг к другу с промежутком, причем один конец первой пружины кручения и один конец второй пружины кручения находятся между первым плоским элементом и вторым плоским элементом.

[41] Там, где зазор образован первым плоским элементом и вторым плоским элементом, один конец первой пружины кручения и один конец второй пружины кручения можно вставить в зазор, и пружина кручения, соединяющая выступ, сформирована с двух сторон зазора таким образом, что пружина кручения, соединяющая выступ, сжата во внутреннем направлении, чтобы обеспечить выступание.

[42] Один конец или другой конец первой пружины кручения и один конец или другой конец второй пружины кручения вставлены в зазор с тем, чтобы соединить их соединительным элементом.

[43] Предпочтительно, чтобы соединительный элемент включал в себя первый плоский элемент и второй плоский элемент, которые собраны лицом друг к другу с промежутком, причем один конец первой пружины кручения и один конец второй пружины кручения находятся между первым плоским элементом и вторым плоским элементом.

[44] Первый буртик сформирован на первом плоском элементе по внешней границе, как минимум с двух сторон первого плоского элемента вдоль рычажного элемента, посередине всей внешней границы первого плоского элемента, за исключением внешней границы, позволяющей первой пружине кручения и второй пружине кручения поворачиваться, при этом первый буртик изогнут в направлении второго плоского элемента; соединительные утолщения образованы в промежутке на первом буртике.

[45] Второй буртик сформирован на втором плоском элементе на внешней границе, как минимум с двух сторон второго плоского элемента вдоль рычажного элемента, посередине внешней границы второго плоского элемента, за исключением внешней границы, позволяющей первой пружине кручения и второй пружине кручения поворачиваться, при этом второй буртик изогнут в направлении первого плоского элемента, а соединительные канавки сформированы с промежутком на нижней части внешней границы второго буртика; соединительные утолщения изогнуты и введены в контакт с соединительными канавками таким образом, чтобы дать возможность первому плоскому элементу и второму плоскому элементу не отделиться друг от друга.

[46] Соединительный выступ пружины кручения может быть сформирован на первом плоском элементе и на вторых плоских элементах.

[47] Более предпочтительно, чтобы сжатый выступ был сформирован на месте первого плоского элемента или второго плоского элемента, между которыми соединены первая пружина кручения и вторые пружины кручения, при этом сжатый выступ выступает в направлении плоского элемента с другой стороны и увеличивает прочность соединительного элемента и устойчивость соединения двух плоских элементов.

[48] Предпочтительнее, чтобы соединительный элемент включал в себя посадочную выемку под пружину кручения для захода первой спиральной части и посадочную выемку под вторую спиральную часть для захода второй спиральной части.

[49] В зависимости от обстоятельств соединительный элемент может быть соединен с концом первого уса и концом второго уса соответственно.

[50] В зависимости от обстоятельств соединительный элемент может быть соединен с концом первого уса и внутренним концом второй спиральной части соответственно.

[51] Спиральная часть, более того, может быть сформирована в виде, по меньшей мере, одного конца первого уса и второго уса, спиральная часть намотана в направлении вовнутрь спиральной части без участка перекрывания по вертикали.

[52] В состав может входить крышка, соединенная с верхней поверхностью соединительного элемента, предпочтительно, чтобы соединительный элемент имел толщину менее двух толщин первой пружины кручения.

[53]

[54] Толщина первой пружины кручения и толщина второй пружины кручения могут отличаться друг от друга.

[55] Предпочтительно, чтобы соединительные выемки были сформированы на участках соединительного элемента, первая пружина кручения была соединена со второй пружиной кручения на этих участках, соединительные выемки для захода каждого соединительного участка первой пружины кручения и второй пружины кручения были выполнены таким образом, чтобы поддерживать первую пружину кручения и вторую пружину кручения, в то время как стопор сформирован на каждом выступающем участке соединительной выемки, при этом стопор позволяет первому усу и второму усу достичь внешней границы и ограничивает угол поворот первого уса и второго уса.

[56] Скользящий механизм для открывания/закрывания согласно данному изобретению, включает направляющий элемент с направляющей; скользящий элемент, установленный таким образом, чтобы двигаться вдоль направляющего элемента; и упругий элемент, установленный между направляющим элементом и скользящим элементом, упругий элемент, один конец которого прикреплен с возможностью поворота к направляющему элементу, а другой конец прикреплен с возможностью поворота к скользящему элементу таким образом, что упругий элемент обеспечивает приложение силы упругости под действием крутящего момента, скользящий элемент получает толчок в первом направлении или во втором направлении по направляющему элементу под действием крутящего момента в соответствии с положением скользящего элемента по отношению к направляющему элементу.

[57] Портативное устройство в соответствии с данным изобретением, имеющее скользящий механизм открывания/закрывания, который включает направляющий элемент с направляющей; скользящий элемент, установленный таким образом, чтобы двигаться вдоль направляющего элемента; и упругий элемент, заявленный в п.26 формулы, который установлен между направляющим элементом и скользящим элементом, упругий элемент, один конец которого прикреплен с возможностью поворота к направляющему элементу, а другой конец прикреплен с возможностью поворота к скользящему элементу таким образом, что упругий элемент обеспечивает приложение силы упругости под действием крутящего момента, скользящий элемент получает толчок в первом направлении или во втором направлении по направляющему элементу под действием крутящего момента в соответствии с положением скользящего элемента по отношению к направляющему элементу, скользящий элемент движется под действием внешней силы, толкающей скользящий элемент вверх или тянущей его вниз.

[58] Пружина кручения в соответствии с данным изобретением, которая включает в себя первую спиральную часть, намотанную с получением формы спирали без участка перекрывания по вертикали, причем один конец первой спиральной части расположен на внутреннем участке первой спиральной части; и вторую спиральную часть, намотанную на внешней расширяемой части первой спиральной части с получением формы спирали без участка перекрывания по вертикали, причем один конец второй спиральной части расположен на внутреннем участке второй спиральной части.

Преимущества

[59] Как описано выше, упругий элемент в соответствии с данным изобретением включает в себя пружину кручения, намотанную с получением формы спирали без участка перекрывания по вертикали в ней, и плоский рычажный элемент или соединительный элемент, который соединен с пружиной кручения, в силу этого имеющей меньшую толщину по сравнению с обычной пружиной кручения с участком наложения по вертикали в ней. Соответствующим образом скользящий механизм для открывания/закрывания в соответствии с данным изобретением и портативное устройство, такое как телефон-слайдер и т.д., в котором такой скользящий механизм для открывания/закрывания применен в соответствии с данным изобретением, могут быть уменьшены по толщине.

[60] Упругий элемент в соответствии с данным изобретением может быть отрегулирован путем изменения угла поворота, образующегося при блокировке уса в стопоре таким образом, что величина силы упругости, вызванной крутящим моментом упругого элемента, легко регулируется.

[61] Кроме того, в настоящем изобретении, поскольку, по меньшей мере, один конец пружины кручения расположен на внутренней поверхности, находящейся в центре спиральной формы спиральной части, можно увеличить количество витков спиральной части пружины кручения. Соответствующим образом напряжение пружины кручения перераспределяется, таким образом можно увеличить срок эксплуатации пружины кручения, упругого элемента и скользящего механизма для открывания/закрывания.

[62] Кроме того, в случае, когда стальная проволока диаметром менее 0,45D используется в обычной пружине кручения из-за участка наложения по вертикали в ней, появляется сила, вызывающая выворачивание пружины кручения при ее скручивании. Тем временем, поскольку упругий элемент в соответствии; с данным изобретением не имеет участка наложения по вертикали, хотя пружина кручения изготовлена с использованием стальной проволоки, имеющей соответственно меньший диаметр, такой как 0.35D или 0.3D, меньший, чем 0.45D, сила, вызывающая выворачивание пружины кручения при ее скручивании, не появляется. В частности, упругий элемент согласно настоящему изобретению и скользящий механизм для открывания/закрывания с его использованием могут иметь очень малую толщину.

Краткое описание чертежей

[63] Вышеуказанные и другие аспекты, особенности и преимущества настоящего изобретения будут более понятны из следующего подробного описания, если их рассматривать в совокупности с прилагаемыми чертежами, на которых:

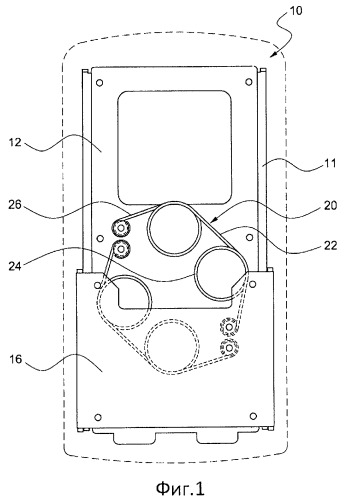

[64] На ФИГ.1 дан вид сверху, на котором представлен обычный скользящий механизм для открывания/закрывания;

[65] На ФИГ.2 дан вид спереди на обычную пружину кручения с увеличением;

[66] На ФИГ.3 дан вид сверху, на котором представлен один пример осуществления упругого элемента в соответствии с данным изобретением;

[67] На ФИГ.4 и 5 даны виды в перспективе, на которых показан один видоизмененный пример осуществления упругого элемента, показанного на ФИГ.3;

[68] На ФИГ.6 дан покомпонентный вид в перспективе, на котором представлен другой пример осуществления упругого элемента в соответствии с данным изобретением;

[69] На ФИГ.7 дан вид сверху, на котором представлен другой пример осуществления упругого элемента в соответствии с данным изобретением;

[70] На ФИГ.8 дан покомпонентный вид в перспективе на упругий элемент, показанный на ФИГ.7;

[71] На ФИГ.9 дан вид сзади в перспективе на упругий элемент, показанный на ФИГ.8;

[72] На ФИГ.10 дан покомпонентный вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента, показанного на ФИГ.8;

[73] На ФИГ.11 дан покомпонентный вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента, показанного на ФИГ.8;

[74] На ФИГ.12 дан покомпонентный вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента, показанного на ФИГ.11;

[75] На ФИГ.13 дан покомпонентный вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента в соответствии с данным изобретением;

[76] На ФИГ. с 14 по 16 даны покомпонентные виды в перспективе, на которых показан видоизмененный пример осуществления упругого элемента, показанный на ФИГ.13;

[77] На ФИГ.17 и 18 даны виды в разрезе, на которых показан пример формы сечения, кроме круглой формы, пружинной проволоки, которая используется для изготовления пружины кручения;

[78] На ФИГ.19 дан вид, на котором представлен пример работы упругого элемента в соответствии с данным изобретением;

[79] На ФИГ. с 20 по 23 даны виды сверху, на которых показаны примеры осуществления скользящего механизма для открывания/закрывания, которое оснащено упругим элементом в соответствии с данным изобретением, соответственно;

[80] На ФИГ.24 дан вид, на котором представлен пример осуществления пружины кручения, показанной на ФИГ.7;

[81] На ФИГ.25 дан покомпонентный вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента, показанного на ФИГ.13;

[82] На ФИГ.26 дан вид в перспективе, на котором представлен упругий элемент в сборе, показанный на ФИГ.25;

[83] На ФИГ.27 дан покомпонентный вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента, показанного на ФИГ.25;

[84] На ФИГ.28 дан вид в перспективе, на котором представлен упругий элемент в сборе, показанный на ФИГ.27;

[85] На ФИГ.29 дан вид в перспективе, на котором представлен другой видоизмененный пример осуществления упругого элемента, показанного на ФИГ.4;

[86] На ФИГ. с 30 по 32 даны виды на скользящий механизм для открывания/закрывания, в котором упругий элемент в соответствии с данным изобретением установлен между главным корпусом устройства и его крышкой;

[87] На ФИГ.33 дан вид, на котором представлен другой пример осуществления скользящего механизма для открывания/закрывания, в котором установлен упругий элемент;

[88] На ФИГ.34 дан вид в перспективе, на котором представлен другой пример осуществления упругого элемента в соответствии с данным изобретением;

[89] На ФИГ.35 дан покомпонентный вид в перспективе на упругий элемент, показанный на ФИГ.34;

[90] На ФИГ.36 дан покомпонентный вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента, показанного на ФИГ.35;

[91] На ФИГ.37 дан вид в перспективе, на котором представлен другой пример осуществления упругого элемента в соответствии с данным изобретением;

[92] На ФИГ.38 дан покомпонентный вид в перспективе на упругий элемент, показанный на ФИГ.37;

[93] На ФИГ.39 дан покомпонентный вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента, показанного на ФИГ.38;

[94] На ФИГ.40 дан вид в перспективе, на котором представлен видоизмененный пример осуществления упругого элемента, показанного на ФИГ.37;

[95] На ФИГ.41 дан вид в перспективе, на котором представлен другой видоизмененный пример осуществления упругого элемента, показанного на ФИГ.37;

[96] На ФИГ.42 дан покомпонентный вид в перспективе на упругий элемент, показанный на ФИГ.41; а также

[97] На ФИГ.43 дан вид сверху, на котором представлен другой пример осуществления упругого элемента в соответствии с данным изобретением.

Наилучший способ воплощения изобретения

[98] Далее дано описание примера осуществления настоящего изобретения со ссылкой на сопутствующие чертежи.

[99] На ФИГ.3 дан вид сверху на один пример осуществления упругого элемента в соответствии с данным изобретением, на ФИГ.4 и 5 даны виды в перспективе, на которых показан видоизмененный пример осуществления упругого элемента, показанного на ФИГ.3 соответственно.

[100] Как показано на чертежах, упругий элемент 100 в соответствии с данным изобретением включает в себя пружину кручения 110, имеющую спиральная часть 112, намотанную с получением спиральной формы без участка перекрывания по вертикали. Спиральная часть 112 имеет, по меньшей мере, один виток. Предпочтительно, чтобы спиральная часть 112 имела полтора витка, а более предпочтительно, более двух витков.

[101] Пружина кручения 110 может быть выполнена без уса, как показано на ФИГ.3, а может быть выполнена с усом 114, как показано на ФИГ.4 и 5.

[102] Упругий элемент 100 в соответствии с данным изобретением включает в себя рычажный элемент 130. Данный рычажный элемент 130 с одной стороны подсоединен к одному концу пружины кручения 110. Рычажный элемент 130 меняет угол намотки спиральной части 112 в зависимости от угла поворота относительно пружины кручения 110 и к нему прилагается сила упругости в направлении поворота, которая вызвана крутящим моментом, соответствующим углу намотки. Такой рычажный элемент 130 может быть соединен с одним концом пружины кручения 110, расположенной внутри спиральной части 112, как показано на ФИГ.3 и 4, а также может быть соединен с одним концом уса 114 пружины кручения 110, как показано на ФИГ.5.

[103] Несмотря на то, что использовать упругий элемент 100, как показано на ФИГ.3, в скользящем механизме для открывания/закрывания, имеющем большой путь трения скольжения, сложно, упругий элемент 100 может быть использован в скользящем механизме для открывания/закрывания, имеющем небольшой путь трения скольжения и обеспечивающем силу трения скольжения в одном направлении. Кроме того, упругий элемент 100 также используется в качестве комплектующей устройства, например поворотного скользящего механизма, которое устанавливается между двумя элементами таким образом, чтобы обеспечить усилие поворота в одном направлении.

[104] В упругом элементе 100, показанном на ФИГ.4 и 5, длина уса 114 пружины кручения 110 и длина рычажного элемента 130 может быть отрегулирована так, как это необходимо.

[105] Пластмассовая или металлическая пластина, толщина которой меньше толщины пружины кручения 110, может быть использована в качестве рычажного элемента 130. По возможности, предпочтительно, чтобы такой элемент имел толщину меньше двух толщин пружины кручения 110 и более предпочтительно, чтобы его толщина была меньше полутора толщин пружины кручения 110. Соединительный элемент 150, описание которого будет дано ниже, имеет аналогичную толщину. Поскольку рычажный элемент 130 имеет большую ширину в направлении, в котором к рычажному элементу 130 приложено усилие, толщина рычажного элемента 130 может быть очень мала. Рычажный элемент 130 имеет посадочную выемку 132 под первую спиральную часть или соединительную выемку 134 под ус, образованную в ее части, в которой находится пружина кручения 110, толщина которой аналогична толщине пружины кручения 110. Одновременно толщина участка рычажного элемента 130, который расположен в нижней части пружины кручения 110, меньше толщины пружины кручения 110, а верхняя поверхность пружины кручения 110 расположена на одном уровне с возвышением поверхности самой высокой части рычажного элемента 130. Рычажный элемент 130 может иметь толщину менее двух диаметров пружинной проволоки, которая используется для изготовления пружины кручения 110. Соответствующим образом упругий элемент 100 в соответствии с данным изобретением может быть изготовлен с толщиной, которая приблизительно равна толщине рычажного элемента 130.

[106] В частности, преимущество заключается в том, что упругий элемент 100 в соответствии с данным изобретением может иметь толщину менее толщины обычной пружины кручения, имеющей участок перекрывания по вертикали. В случае если толщина упругого элемента неважна, может быть применен упругий элемент с толщиной более двух толщин пружины кручения 110.

[107] Поскольку упругий элемент 100 в соответствии с данным изобретением не имеет участка перекрывания пружинной проволоки, даже если пружина кручения выполнена из пружинной проволоки с диаметром менее 0,45D, пружина кручения не закручивается благодаря ее участку перекрывания по вертикали при выворачивании. В частности, эффект заключается в том, что упругий элемент 100 в соответствии с данным изобретением может быть изготовлен из пружинной проволоки с диаметром соответственно меньшим, чем диаметр обычной пружинной проволоки.

[108] Такие эффекты применяются в примерах осуществления изобретения, которые будут описаны ниже, даже если эти эффекты не будут там упомянуты.

Способ осуществления изобретения

[109] На ФИГ.6 дан покомпонентный вид в перспективе, на котором представлен другой пример осуществления упругого элемента в соответствии с данным изобретением.

[110] В зависимости от обстоятельств пружина кручения 110 может включать в себя первую спиральную часть 112а и вторую спиральная часть 112b, которые соединены друг с другом в одно целое, как показано на ФИГ.6. В частности, пружина кручения 110 имеет первую и вторую часть спиралей 112а и 112b. Первая спиральная часть 112а намотана с получением спиральной формы без участка перекрывания на ней. Вторая спиральная часть 112b сформирована на противоположной стороне первой спиральной части 112а, чтобы соединить ее с первой спиральной частью 112а, и намотана с получением спиральной формы без участка перекрывания по вертикали на ней. Первая спиральная часть 112а и вторая спиральная часть 112b соединены друг с другом в одно целое.

[111] Как показано на ФИГ.6, один конец пружины кручения 110 расположен внутри первой спиральной части 112а, а второй конец пружины кручения 110 расположен внутри второй спиральной части 112b.

[112] Как показано, внутренний конец первой спиральной части 112а соединен с первым рычажным элементом 130а, а внутренний конец второй спиральной части 112b соединен со вторым рычажным элементом 130b. Несомненно, первый рычажный элемент 130а должен иметь опорную часть, на которую может опираться внутренний конец первой спиральной части 112а, также второй рычажный элемент 130b должен иметь опорную часть, на которую может опираться внутренний конец второй спиральной части 112b. Большую часть времени, несмотря на то, что расстояние между положением, в котором первый рычажный элемент 130а соединен с пружиной кручения 110 и положением, в котором второй рычажный элемент 130b соединен с пружиной кручения 110, должно быть больше, чем расстояние между двумя свободными концами обоих рычажных элементов 130а и 130b, в зависимости от ситуации в каждом случае последнее расстояние может быть больше, чем первое расстояние, в противоположность тому, что упругий элемент с такой конструкцией может быть применен в качестве пружины для заданного устройства или в качестве комплектующей детали упругого тела.

[113] Посадочная выемка 132а первой спирально
