Реферат

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройству сошников комбинированных агрегатов для одновременной обработки почвы и посева сельскохозяйственных культур.

Известны сошники на упругих стойках рабочих органов С-образного, S-образного типа, имеющих прямоугольное и трубчатое поперечное сечение. В качестве рабочего органа сошника применяется стрельчатая культиваторная лапа.

Недостатком является недостаточно точное соблюдение агротетехнических требований по глубине заделки семян.

Целью предлагаемого изобретения является повышение урожайности сельскохозяйственных культур за счет соблюдения агротехнических требований по глубине заделки семян.

Это достигается тем, что сошник выполнен в виде стойки, состоящей из S-образного упругого трубчатого элемента, представляющего собой трубку некруглого поперечного сечения, большая полуось которой перпендикулярна радиусу кривизны элемента, и С-образного упругого трубчатого элемента с прикрепленной к нему стрельчатой культиваторной лапой, причем полости трубчатых элементов не соединены между собой. S-образная и С-образные полости упругих трубчатых элементов сошника соединены с гидравлической системой трактора через гидрораспределитель. Под действием гидравлического давления системы трактора, подаваемого в полости стойки сошника, величина которого регулируется блоком управления в зависимости от сигнала копирующего устройства, поперечные сечения S-образного и С-образного участков гибких элементов деформируются, стремясь к окружности. В результате конец стойки с культиваторной лапой имеет возможность перемещаться в вертикальном направлении за счет деформации S-образного упругого трубчатого элемента, изменяя глубину заделки семян. При этом за счет деформации С-образного упругого трубчатого элемента меняется угол постановки культиваторной лапы к дну борозды. Таким образом, в процессе посева происходит копирование сошником микрорельефа почвы, точное соблюдение агротехнических требований по глубине заделки семян.

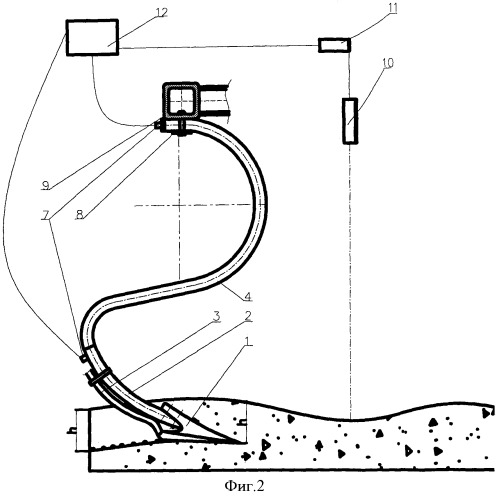

На фиг.1 изображен общий вид сошника, на фиг.2 - общий вид копирующей системы сошника, на фиг.3 - возможные поперечные сечения стойки.

Сошник содержит стрельчатую культиваторную лапу 1, соединенную с С-образным гибким трубчатым элементом стойки 2, и семяпроводом 3. С-образный элемент стойки 2 соединяется с S-образным элементом стойки 4, выполненным в виде гибкого трубчатого элемента. Во внутренних полостях С и S-образных элементов стойки расположены пластичные вкладыши 5 и 6 соответственно. К С-образному и S-образному участкам стойки прикреплены штуцеры 7, посредством которых во внутреннюю полость подается гидравлическое давление P₁ и Р₂. Сошник крепится при помощи кронштейна 8 к раме 9 (фиг.1).

Принцип действия сошника заключается в следующем (фиг.2).

При посеве сельскохозяйственных культур сошник устанавливают на заданную глубину h. При движении агрегата изменение рельефа почвы фиксирует копирующее устройство 10, расположенное перед сошником, и подает сигнал в блок управления 11. Данный блок обрабатывает сигнал и посредством гидрораспределителя 12 изменяет величину давлений P₁ и P₂, подаваемых через штуцеры 7 в полости стойки 2 и 4. В результате деформации поперечного сечения стойки стрельчатая лапа 1 с закрепленным на ней семяпроводом 3 перемещается. При изменении давления, подаваемого в полость S-образного трубчатого элемента 4, стрельчатая лапа 1 с семяпроводом 3 перемещаются в вертикальной плоскости, соблюдая заданную глубину заделки семян. При изменении давления, подаваемого в полость С-образного трубчатого элемента 2, изменяется угол постановки культиваторной лапы к дну борозды. Таким образом достигается соблюдение агротехнических требований по глубине заделки семян при посеве.

Сошник, закрепленный на раме сельскохозяйственной посевной машины, содержащий рабочий орган в виде стрельчатой лапы, соединенной с упругой стойкой, и семяпровод, отличающийся тем, что снабжен блоком управления, связанным с лапой посредством стойки и с гидрораспределителем, соединенным со штуцерами, при этом стойка выполнена в виде сварной конструкции из двух упругих трубчатых элементов, один из которых выполнен S-образным, а другой - С-образным, причем трубчатые элементы выполнены некруглого поперечного сечения, большая полуось которого перпендикулярна радиусу кривизны элементов стойки, а каждый трубчатый элемент стойки имеет штуцер, причем полости трубчатых элементов не соединены между собой, а во внутренних полостях элементов стойки размещены пластичные вкладыши.
