Устройство для крепления пуговиц с ушком к изделию с помощью тесьмы

Устройство для крепления пуговиц с ушком к изделию с помощью тесьмы

Иллюстрации

Показать все

Реферат



- чувст®-TexH -„атa

ЕЕтав Г : л

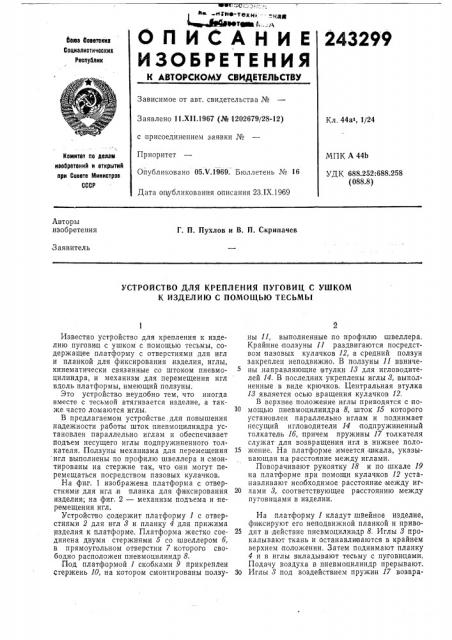

O ll H C A H H E

ИЗОбРЕТЕНИЯ

243299

Сове Соеетоиик

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11.XII.1967 (№ 1202679/28-12) с присоединением заявки №

Приоритет

Опубликовано 05.Н.1969. Бюллетень № 16

Кл. 44ат, 1/24

Комитет по делам иаобретеиий и открытиЯ при Совете Министров

СССР

МПК А 44Ь

УДК 688.252:688.258 (088.8) Дата опубликования описания 23.IX.1969

Авторы изобретения

Г. П. Пухлов и В. П. Скрипачев

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПУГОВИЦ С УШКОМ

К ИЗДЕЛИЮ С ПОМОЩЬЮ ТЕСЬМЫ

Известно устройство для крепления к изделию пуговиц с ушком с помощью тесьмы, содержащее платформу с отверстиями для игл и планкой для фиксирования изделия, иглы, кинематически связанные со штоком пневмоцилиндра, и механизм для перемещения игл вдоль платформы, имеющий ползуны.

Это устройство неудобно тем, что иногда вместе с тесьмой втягивается изделие, а также часто ломаются иглы, В предлагаемом устройстве.для повышения надежности работы шток пневмоцилиндра установлен параллельно иглам и обеспечивает подъем несущего иглы подпружиненного толкателя. Ползуны механизма для перемещения игл выполнены по профилю швеллера и смонтированы на стержне так, что они могут перемещаться посредством пазовых кулачков.

На фиг. 1 изображена платформа с отверстиями для игл,и планка для фиксирования изделия; на фиг. 2 — механизм подъема и перемещения игл.

Устройство содержит платформу 1 с отверстиями 2 для игл 8 и планку 4 для прижима изделия к платформе. Платформа жестко соединена двумя стержнями 5 со швеллером б, в прямоугольном отверстии 7 которого свободно расположен пневмоцилиндр 8.

Под платформой 1 скобками 9 прикреплен стержень 10, на котором смонтированы ползуны П, выполненные по профилю |швеллера.

Крайние ползуны ll раздвигаются посредством пазовых кулачков 12, а средний ползун закреплен неподвижно. В ползуны 11 ввинчены .направляющие втулки 18 для игловодителей 14. В последних укреплены иглы 8, выполненные в виде крючков. Центральная втулка

18 является осью вращения кулачков 12.

В верхнее положение иглы приводятся с по10 мощью пневмоцилиндра 8, шток 15 которого установлен параллельно иглам и поднимает несущий игловодители 14 подпружиненный толкатель 16, причем пружины 17 толкателя служат для возвращения игл в нижнее поло15 жение. На платформе имеется шкала, указывающая на расстояние между иглами.

Поворачивают рукоятку 18 и по,шкале 19 на платформе при помощи кулачков 12 устанавливают необходимое расстояние между иг20 лами 8, соответствующее расстоянию между пуговицами в изделии.

На платформу 1 кладут, швейное изделие, фиксируют его неподвижной планкой и приво25 дят в действие пневмоцилиндр 8. Иглы 8 прокалывают ткань и останавливаются в крайнем верхнем положении. Затем поднимают планку

4 и в иглы вкладывают тесьму с пуговицами.

Подачу воздуха в пневмоцилиндр прерывают.

30 Иглы 8 под воздействием пружин 17 возвра243299 щаются в исходное положение и протаскивают через изделие тесьму с пуговицами.

Предмет изобретения

1. Устройство для крепления пуговиц с ушком к изделию с помощью тесьмы, содержащее платформу с отверстиями для игл и планкой для фиксирования изделия, иглы, кинематически связанные со штоком пневмоцилиндра и механизм для перемещения игл вдоль платформы, имеющий ползуны, отличающееся тем, что, с целью повышения надежности работы, шток пневмоцилиндра установлен параллельно иглам и обеспечивает подъем несущего игБ лы подпружиненного толкателя.

2. Устройство по п. 1, отличающееся тем, что ползуны механизма для перемещения игл выполнены по профилю швеллера и смонтированы на стержне с возможностью перемеще10 ния посредством пазовых кулачков.

243299

Фиг Р

Заказ 2383/19 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Й. Ф. Тинде

Редактор В. Ф. Смирягина Техред А. А. Камышникова

Корректоры: Л, Иванова и А. Николаева
