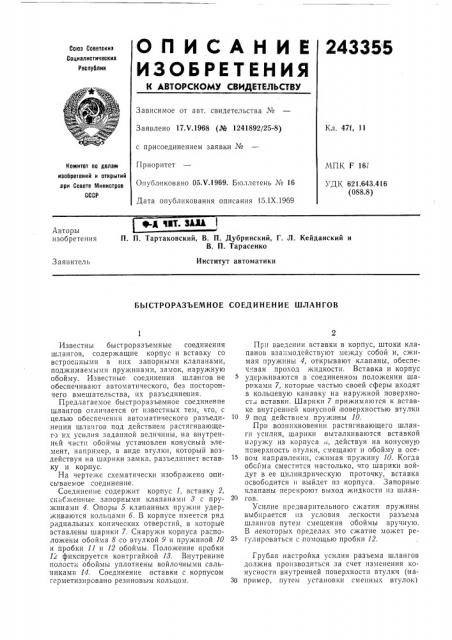

О П И С А Н И Е 243355
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства ¹
Заявлено 17.V.1968 (№ 1241892/25-8) Кл. 47f, 11 с присоединением заявки №
Приоритет
МПК F 161
УДK 621.643.416 (088.8) Комитет по делам изобретений и открытий зри Совете Министрое
СССР
Опубликовано 05.V,1969, Бюллетень № 16
Дата опубликования описания 15.IX.1969
Ф=д 1ИТ. 3ili
Авторы изобретения
П. П. Тартаковский, В. П. Дубринский, Г. Л. Кейданский и
В. П. Тарасенко
Институт автоматики
Заявитель
БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ШЛАНГОВ
Известны быстроразъемные соединения шлангов, содержащие корпус и вставку со встроенными в них запорными клапанами, поджимаемыми пружинами, замок,,наружную обойму. Известные соединения шлангов не обеспечивают автоматического, без посторончего вмешательства, их разъединения.
Предлагаемое быстроразъемное соединение шлангов отличается от известных тем, что, с целью обеспечения автоматического разъединения шлангов под действием растягивающего их усилия заданной величины, на внутренней части обоймы установлен конусный элемент, например, в виде втулки, который воздействуя на шарики замка, разъединяет вставку и корпус.
На чертеже схематически изображено опись .ваемое соединение.
Соединение содержит корпус 1, вставку 2, сн;:бженные запорными клапанами 8 с пружинами 4. Опоры 5 клапанных пружин удерживаются кольцами б. B корпусе имеетея ряд радиальных конических отверстий, в которые вставленея шарики 7. Снаружи корпуса расположены обойма 8 со втулкой 9 и пружиной 10 и пробки 11 и 12 обоймы. Положение пробки
12 фиксируется контргайкой И. Внутренние полости обоймы уплотнены войлочными сальниками 14. Соединение вставки с корпусом герметизирсвано резиновым кольцом.
Прп введении вставки в корпус, штоки клапанов взаимодействуют между собой и, сжимая пружины 4, открывают клапаны, обеспечивая проход жидкости. Вставка и корпус удерживаются в соединенном положении шариками 7, которые частью своей сферы входят в кольцевую канавку на наружной поверхност, вставки. Шарики 7 прижимаются к вставке внутренней конуоной поверхностью втулки
10 9 под действием пружины 10.
При возникновении растягивающего шланги усилия, шарики выталкиваются вставкой наружу из корпуса i, действуя на конусную поверхность втулки, смещают и обойму в осевом направлении, сжимал пружину 10. Когда обойма сместится настолько, что шарики войдут в ее цилиндрическую проточку, вставка освободится и выйдет из корпуса. Запорные клапаны перекроют выход жидкости пз шлан20 го в.
Усилие предварительного сжатия пружины выбирается пз условия легкости разъема шлангов путем смещения обоймы вручную.
В некоторых пределах это сжатие может ре25 гулироваться с помощью пробки 12.
Грубая настройка усилия разъема шлангов должна производиться за счет изменения конусности внутренней поверхности втулкч (наз0 пример, путем установки сменных втулок) 243356 о в n Q
Составитель Б. Нейштадт
Редактор Г. К. Гончарова Текред Т. П. Курилко Корректор А. Б. Родионова
Заказ 2282i9 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
3 либо за счет установки шариков различных диаметров.
Предмет изобретения
Быстроразъемное соединение шлангов, например,;гидравлических систем управления, содержащее корпус и вставку со встроенными в них запорными клапанами, поджимаемыми пружинами, шариковый замок, наружную обойму, уплотнительные элементы, отличаюи4ееся тем, что, с целью обеспечения автоматического разъединения шлангов под действием растягивающего их усилия заданной величины, на внутренней части обоймы установлен конусный элемент, например, в виде втулки, который, воздействуя на шарики замка, разьединяет вставку и корпус.
