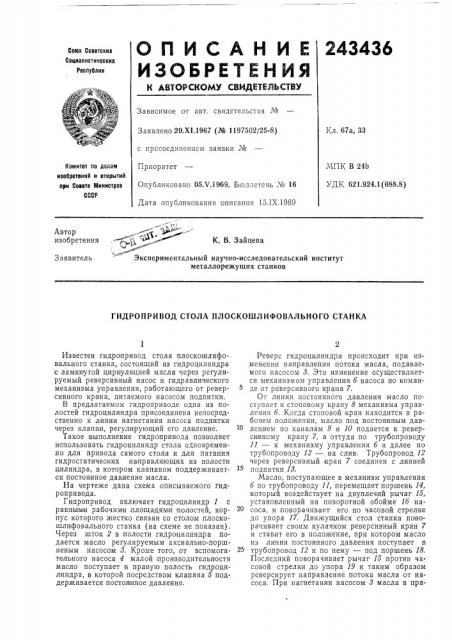

Патент ссср 243436
Иллюстрации
Реферат
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 20.XI.1967 (№ 1197502/25-8) Кл. 67а, 33 с присоединением заявки №
МПК В 24Ь
УДК 621.924.1(088.8) Приоритет
Опубликовано 05Х.1969. Бюллетень ¹ 16
Дата опубликования описания 15.IX,1969
Номитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
К. В. Зайцева
3 аявитель кспериментальный научно-исследовательский институт металлорежущих станков
ГИДРОПРИВОД СТОЛА ПЛОСКОШЛИФОВАЛЬНОГО СТАНКА
Известен гидропривод стола плоскошлифовального станка, состоящий из гидроцилиндра с замкнутой циркуляцией масла:через регулируемый реверсивный насос и гидравлического механизма управления, работающего от реверсивного крана, питаемого насосом подпитки.
В предлагаемом гидроприводе одна из полостей гидроцилиндра присоединена непосредственно к линии нагнетания насоса подпитки через клапан, регулирующий его давление.
Такое выполнение гидропривода позволяет использовать гидроцилиндр стола одновременно для привода самого стола и для питания гидростатичеоких направляющих из полости цилиндра, в котором клапаном поддерживается постоянное давление масла.
На чертеже дана схема описываемого гидропривода.
Гидропривод включает гидроцилиндр 1 с равными рабочими площадями полостей, корпус которого жестко связан со столом плоскошлифовального станка (на схеме не показан).
Через шток 2 в полости гидроцилиндра подается масло регулируемым аксиально-поршневым .насосом 8. Кроме того, от вспомогательного насоса 4 малой производительности масло поступает в правую полость гидроцилиндра, в которой посредством клапана 5 поддерживается постоя нное давление.
Реверс гидроцилиндра происходит при изменении направления потока масла, подаваемого насосом 8. Это изменение осуществляется механизмом управления б насоса по команде от реверсивного крана 7, От линии постоянного давления масло поступает к стоповому крану 8 механизма управления б. Когда стоповой кран находится в рабочем положении, масло под постоянным давлением по каналам 9 и 10 подается к реверсивному крану 7, а оттуда по трубопроводу
11 — к механизму управления б и далее по трубопроводу 12 — на слив. Трубопровод 12 через реверсивный кран 7 соединен с линией подпитки 18.
Масло, поступающее в механизм управления б по трубопроводу 11, перемещает поршень 14, который воздействует на двуплечий рычаг 15, установленный на поворотной обойме 1б насоса, и поворачивает его по часовой стрелке до упора 17. Движущийся стол станка поворачивает своим кулачком реверсивный кран 7 и ставит его в положение, при котором масло из линии постоянного давления поступает в
25 трубопровод 12 и по нему — под поршень 18.
Последний поворачивает рычаг 15 против часовой стрелки до упора 19 и таким образом реверсирует направление потока масла от насоса. При нагнетании насосом 3 масла в пра243436
Предмет изобретения
Составитель А. Савостин
Редактор Т. 3. Орловская Техред Т. П, Курилко Корректор В. В. Трутнев
Заказ 2292/1 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 вую полость (постоянного давления) в левой полости устанавливается давление более низкое, чем в правой. При нагнетании масла в левую полость давление в ней повышает постоя нное давление правой полости.
Скорость реверсирования регулируется дросселем 20, установленным на сливе из реверси вного крана 7.
Для заполнения системы маслом при пуске и для подпитки линий переменного давления через обратный клапан 21 подключена линия подпит ки 18, давление в которой поддерживается клапаном 22. Линия переменного давления предохраняется от перегрузок клапаном 28. К гидростатическим направляющим масло из полости постоянного давления гидроцилиндра подводится через дроссель 24.
Гидропривод стола плоскошлифовального станка, содержащий гидроцилиндр, соединенный с полостями нагнетания,и всасывания регулируемого насоса с реверсируемым потоком масла m соединенный с регулируемым насосом гидравлический механизм управления, работающий по команде от крана, подключенного к насосу подпимки, отличающийся тем, что, с целью использования гидроцилиндра стола одновременно для при вода стола и питания гидростатических на правляющих, одна из полостей гидроцилиндра присоединена непосредственно к линии нагнетания насоса подпитки через клапан, регулирующий давление последнего.
