Приспособление для торможения шпинделя пряжеформирующей чаши при открывании ее крышки

Приспособление для торможения шпинделя пряжеформирующей чаши при открывании ее крышки

Иллюстрации

Показать все

Реферат

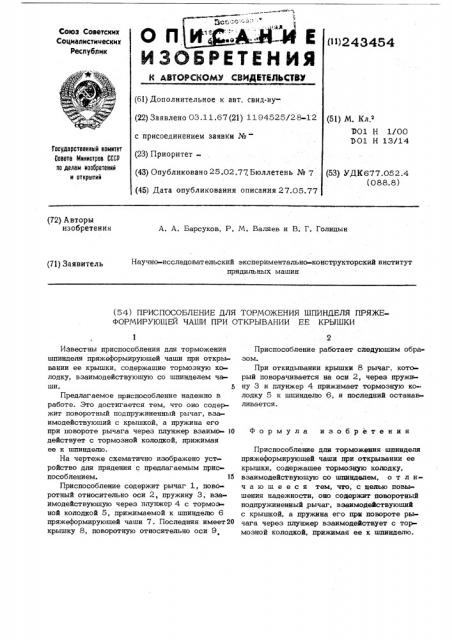

О П -ИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (1 1) 243454

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву(22) Заявлено 03.11.67(21) 1194525/28-12 с присоединением заявки № (23) Приоритет— (43) Опубликовано 25.02.77.Бюллетень № 7 (45) Дата опубликования описания 27.05.77 (51) M. Кл.о

201 Н 1/00

301 Н 13/14

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК677.052 4 (088.8) (72) Авторы изобретения

А. А. Барсуков, Р, М. Валяев и В. Г. Голицын

Научно-исследовательский экспериментально-конструкторский институт прядильных машин (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ТОРМОЖЕНИЯ ШПИНДЕЛЯ ПРЯЖЕФОРМИРУЮЩЕЙ ЧАШИ ПРИ ОТКРЫВАНИИ EE КРЫШКИ

Известны приспособления для торможения шпинделя пряжеформируюшей чаши при откры« ванин ее крышки, содержащие тормозную колодку, взаимодействуюшую со шпинделем чаши. 5

Предлагаемое приспособление надежно в работе. Это достигается тем, что оно содержит поворотный подпружиненный рычаг, взаимодействуюший с крышкой, а пружина его при повороте рычага через плунжер взаимо- 10 действует с тормозной колодкой, прижимая ее к шпинделю.

На чертеже схематично изображено устройство для прядения с предлагаемым приспособлением. 15

Приспособление содержит рычаг 1, пово» ротный относительно оси 2, пружину 3, взаимодействующую через плунжер 4 с тормозной колодкой 5, прижимаемой к шпинделю 6 пряжеформируюшей чаши 7. Последняя имеет 20 крышку 8, поворотную относительно оси 9, Приспособление работает следуюшим образом.

При откидывании крышки 8 рычаг, который поворачивается на оси 2, через пружину 3 и плунжер 4 прижимает тормозную колодку 5 к шпинделю 6, и последний останавливается.

Формула изобретения

Приспособление для торможения шпинделя пряжеформируюшей чаши при открывании ее крышки, содержашее тормозную колодку, взаимодействующую со шпинделем, о т л ич а ю ш е е с я тем, что, с целью повышения надежности, оно содержит поворотный подпружиненный рычаг, взаимодействуюший с крышкой, а пружина его при повороте рычага через плунжер взаимодействует с тормозной колодкой, прижимая ее к шпинделю.
