Приспособление для предварительного сдвига початков с веретен прядильной машины

Приспособление для предварительного сдвига початков с веретен прядильной машины

Иллюстрации

Показать все

Реферат

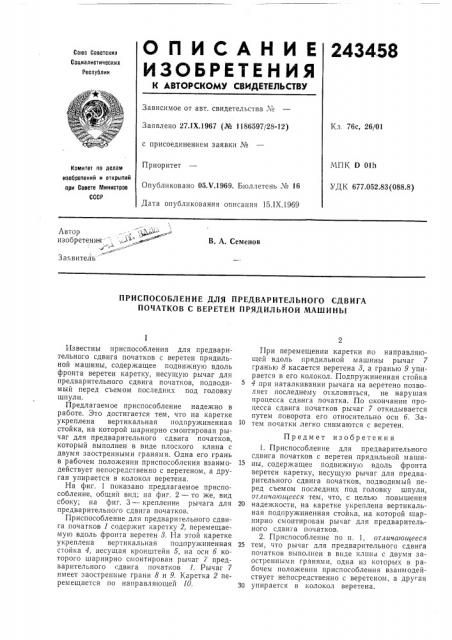

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.!Х.1967 (№ 1186597/28-12) Кл. 76с, 26/01 с присоединением заявки №

МПК D Olh

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.052.83(088.8) Опубликовано 05Х.1969. Бюллетень № 16

Дата опубликования описания 15.!Х.1969

Автор изобретения

В. А. Семенов

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ПРЕДВАРИТЕЛЬНОГО СДВИГА

ПОЧАТКОВ С ВЕРЕТЕН ПРЯДИЛЬНОЙ МАШИНЫ

Известны приспособления для предварительного сдвига початков с веретен прядильной машины, содержащее подвижную вдоль фронта веретен каретку, несущую рычаг для предварительного сдвига початков, подводимый перед съемом последних под головку шпули.

Предлагаемое приспособление надежно в работе. Это достигается тем, что на каретке укреплена вертикальная подпружиненная стойка, на которой шарнирно смонтирован рычаг для предварительного сдвига початков, который выполнен в виде плоского клина с двумя заостренными гранями. Одна его грань в рабочем положении приспособления взаимодействует непосредственно с веретеном, а другая упирается в колокол веретена.

На фиг. 1 показано предлагаемое приспособление, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — крепление рычага для предварительного сдвига початков.

Приспособление для предваригельного сдвига початков 1 содержит каретку 2, перемещаемую вдоль фронта веретен 8. На этой каретке укреплена вертикальная подпружиненная стойка 4, несущая кронштейн 5, на оси 6 которого шарнирно смонтирован рычаг 7 предварительного < двига початков 1. Рычаг 7 имеет заостренные грани 8 и 9. Каретка 2 перемещается по направляющей 10.

При перемещении каретки по направляющей вдоль прядильной машины рычаг 7 гранью 8 касается веретена 8, а гранью 9 упирается в его колокол. Подпружиненная стойка

4 при наталкивании рычага на веретено позволяет последнему от клоняться, не нарушая процесса сдвига початка. По окончании процесса сдвига початков рычаг 7 откидывается путем поворота его относительно оси 6. Затем початки легко снимаются с веретен.

Предмет изобретения

1. Приспособление для предварительного сдвига початков с веретен прядильной машины, содержащее подвижную вдоль фронта веретен каретку, несущую рычаг для предварительного сдвига початков, подводимый перед съемом последних под головку шпули, отличающееся тем, что, с целью повышения

20 надежности, на каретке укреплена вертикальная подпружиненная стойка, на которой шарнирно смонтирован рычаг для предварительного сдвига початков, 2. Приспособление по п. 1, отличающееся

25 тем, что рычаг для предварительного сдвига початков выполнен в виде клина с двумя заостренными гранями, одна из котopblx в рабочем положении приспособления взаимодействует непосредственно с веретеном, а дру ая

30 упирается в колокол веретена.

243458

Рыг. l

Я.г,3

Составитель С. М. Маневич

Редактор В. Ф. Смирягина Техред T. П. Курилко Корректор А. Б. Родионова

Заказ 2293/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москьа, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
