Реферат

Область техники

Настоящее изобретение относится к одноразовому подгузнику типа трусов с двумя разделенными внешними слоями вентральной (брюшной) и задней стороны.

Уровень техники

Обычный одноразовый подгузник типа трусов включает переднюю и заднюю основные части, которые присоединяются к обеим сторонам с образованием соединенных участков на обеих сторонах, внешний слой с отверстием для талии и парой отверстий для правой и левой ноги и поглотитель, который фиксируется к внутренней поверхности внешнего слоя вдоль центральной части в направлении ширины на области, расположенной от вентральной стороны через ластовичную часть к задней стороне. Подобный одноразовый подгузник типа трусов надевается на пользователя посредством вставки ног пользователя через отверстие для талии в отверстия для ног.

В отличие от подобного подгузника с цельным внешним слоем предложен одноразовый подгузник разделенного надвое типа, который имеет два отдельных внешних слоя вентральной и задней стороны, причем внешние слои вентральной и задней стороны не соединяются, а разделяются на ластовичной части (ссылка, например, на Патентный Документ 1). Разделенный надвое одноразовый подгузник имеет преимущества, что во время изготовления в пробивании отверстий для ног можно уменьшить подрезки (излишние ненужные части), и можно выбирать отдельно материалы для внешних слоев вентральной и задней стороны.

В то же время поглотитель в разделенном надвое одноразовом подгузнике включает проницаемый для жидкости верхний слой на верхней стороне, непроницаемый для жидкости слой на обратной стороне и абсорбирующий элемент, помещенный между вышеупомянутыми слоями для абсорбции и удерживания жидкости. Поглотитель соединяется на обратной поверхности на передней концевой части с внешним слоем вентральной стороны на внутренней поверхности на центральной части в направлении ширины и соединяется на обратной поверхности на задней концевой части с внешним слоем задней стороны на внутренней поверхности на центральной части в направлении ширины. Поглотитель остается незащищенным (открытым) с внешней стороны на промежуточной части между передней и задней концевыми частями через разделительную область между внешними слоями вентральной и задней стороны на ластовичной части. Если непроницаемый для жидкости слой не является покрытым на обратной поверхности, непроницаемый для жидкости слой остается незащищенным между внешними слоями вентральной и задней стороны. Так как непроницаемый для жидкости слой отличается по внешнему виду и текстуре от внешних слоев вентральной и задней стороны, непроницаемый для жидкости слой предпочтительно покрывают нетканой тканью так, чтобы он не оставался незащищенным, как описано в Патентном Документе 1.

Патентный Документ 1: JP 2005-027839А.

Раскрытие изобретения

Технические проблемы, которые следует решить

Однако традиционный разделенный надвое одноразовый подгузник имеет проблему низкой воздухопроницаемости на части талии по сравнению с одноразовым подгузником типа трусов с цельным внешним слоем.

Соответственно, основная задача настоящего изобретения заключается в улучшении воздухопроницаемости подгузника на части талии.

Средства для решения проблемы

Настоящее изобретение для решения вышеизложенной проблемы заключается в следующем.

Изобретение по п.1

Одноразовый подгузник типа трусов, включающий в себя:

часть талии в форме цилиндра, которая включает внешний слой вентральной стороны для покрытия талии пользователя на вентральной стороне и внешний слой задней стороны для покрытия талии пользователя на задней стороне, в котором внешние слои вентральной и задней стороны соединяются вместе на соединительных участках на краях на обеих сторонах в направлении ширины, а внешние слои вентральной и задней стороны не соединяются, а разделяются на ластовичной части;

поглотитель, который соединяется на передней концевой части с внешним слоем вентральной стороны на внутренней поверхности на центральной части в направлении ширины и соединяется на задней концевой части с внешним слоем задней стороны на внутренней поверхности на центральной части в направлении ширины, в котором промежуточная часть между передней и задней концевыми частями остается незащищенной с внешней стороны от разделительной области между внешними слоями вентральной и задней стороны в ластовичной части, в котором

поглотитель имеет проницаемый для жидкости верхний слой, расположенный на верхней стороне, непроницаемый для жидкости слой, расположенный на обратной стороне, и абсорбирующий элемент, помещенный между вышеупомянутыми слоями для абсорбции и удерживания жидкости,

ластовичный внешний слой ламинируется на обратной стороне непроницаемого для жидкости слоя в поглотителе так, чтобы оставаться незащищенным на внешней поверхности изделия, и

ластовичный внешний слой является более жестким, чем слои, составляющие внешние слои вентральной и задней стороны.

Действие и результат

С подобным расположением, как описано в этом пункте, возможно добавить эластичность к внешней части вокруг границы между ламинированным участком внешних слоев задней и вентральной стороны и участком, на котором остается незащищенным поглотитель, с улучшенным прилеганием.

Изобретение по п.2

Одноразовый подгузник типа трусов по п.1, в котором ластовичный внешний слой остается незащищенным на области, расположенной в направлении вперед-назад от промежуточной части между передней концевой частью поглотителя и боковым краем ластовичной стороны внешнего слоя вентральной стороны к промежуточному местоположению между задней концевой частью поглотителя и боковым краем ластовичной стороны внешнего слоя задней стороны.

Изобретение по п.3

Одноразовый подгузник типа трусов по п.2, в котором одноразовый подгузник типа трусов включает: внешний не перекрывающий участок передней стороны, ограниченный областью, расположенной в направлении вперед-назад от передней концевой части поглотителя к передней концевой части ластовичного внешнего слоя; внешний перекрывающий участок передней стороны, на котором передняя концевая часть ластовичного внешнего слоя и боковой конец ластовичной стороны внешнего слоя вентральной стороны перекрывают друг друга; внешний не перекрывающий участок задней стороны, ограниченный областью в направлении вперед-назад, расположенной от задней концевой части поглотителя к задней концевой части ластовичного внешнего слоя; и внешний перекрывающий участок задней стороны, на котором задняя концевая часть ластовичного внешнего слоя и боковой конец ластовичной стороны внешнего слоя задней стороны перекрывают друг друга, и

предполагая, что количество слоев, составляющих внешние слои на обратной стороне непроницаемого для жидкости слоя, составляет В1 на промежуточной части, А1 на внешних перекрывающих участках передней и задней сторон и С1 на внешних не перекрывающих участках передней и задней сторон, установлена зависимость В1<С1<А1.

Действие и результат

Причина низкой воздухопроницаемости первоначально является неизвестной. После повторяющихся напряженных исследований автор настоящего изобретения обнаружил, что воздухопроницаемость традиционного подгузника понижается на части талии, потому что обратная поверхность поглотителя являлась полностью покрытой нетканой тканью, что означает, что нет необходимости нетканой ткани пролегать на перекрывающихся участках части талии и поглотителя.

В свете полученных данных было создано настоящее изобретение, в котором: не предоставляется никакой ластовичный внешний слой на обратной поверхности поглотителя на области в направлении вперед-назад, на части передней стороны, расположенной от передней концевой части к местоположению ближе на предварительно определенном расстоянии к задней концевой части, и на части задней стороны, расположенной от задней концевой части к местоположению ближе на предварительно определенном расстоянии к передней концевой части; и на промежуточной части между частями передней и задней стороны предоставляется ластовичный внешний слой. С подобным расположением возможно понизить долю ластовичного внешнего слоя на перекрывающихся участках части талии и поглотителя, улучшая таким образом воздухопроницаемость на части талии.

Кроме того, в соответствии с настоящим изобретением доля ластовичного внешнего слоя снижается на перекрывающихся участках части талии и поглотителя. Следовательно, прочность и подобное подгузника может увеличиться без снижения воздухопроницаемости на части талии посредством включения дезодоранта в ластовичный внешний слой так, чтобы выполнить функцию устранения запаха или посредством изменения материала для ластовичного внешнего слоя в качестве подходящего.

Далее в соответствии с настоящим изобретением внешняя часть становится самой тонкой на перекрывающихся участках передней и задней сторон. В результате увеличивается эластичность подгузника на вышеупомянутых участках. Соответственно воздействие упругих и эластичных элементов передается более эффективно на обеих сторонах, присоединяя таким образом поглотитель прочно к телу пользователя с лучшим прилеганием, и таким образом поглотитель становится менее склонным к смещению в местоположении в направлении справа налево во время ношения подгузника. Кроме того, в соответствии с настоящим изобретением внешняя часть является более тонкой на внешних неперекрывающихся участках передней и задней сторон, чем на внешних перекрывающихся участках передней и задней сторон, и более тонкой, чем на промежуточной части. Соответственно внешние неперекрывающиеся участки передней и задней сторон являются менее эластичными, чем внешние перекрывающиеся участки передней и задней сторон, и внешние неперекрывающиеся участки передней и задней сторон прилегают к изгибам верхней части живота и верхней части бедер пользователя.

Изобретение по п.4

Одноразовый подгузник типа трусов по п.2 или 3, в котором предполагая, что масса единицы поверхности слоев, составляющих внешние слои на обратной стороне непроницаемого для жидкости слоя, составляет В2 на промежуточной части, А2 на внешних перекрывающихся участках передней и задней сторон и С2 на внешних неперекрывающихся участках передней и задней сторон, установлена зависимость В2<С2<А2.

Действие и результат

Когда масса единицы поверхности слоев на обратной стороне непроницаемого для жидкости слоя лежит внутри интервала, определенного в этом пункте, изобретение становится дополнительно эффективным.

Изобретение по п.5

Одноразовый подгузник типа трусов по любому одному из п.п. 1-4, в котором

внешний слой вентральной стороны и/или внешний слой задней стороны имеют каждый главный единичный участок, который составляет область идентичную присоединительному участку в направлении сверху-вниз, и растягивающийся участок, который вытягивается ниже главного единичного участка, и

ширина перекрывания внешнего перекрывающего участка передней стороны в направлении вперед-назад и/или ширина перекрывания внешнего перекрывающего участка задней стороны в направлении вперед-назад являются короче, чем длина растягивающего участка в направлении вперед-назад, и являются длиннее, чем 1/2 длины растягивающего участка в направлении вперед-назад, на каждой из передней и задней сторон.

Действие и результат

Когда внешний слой вентральной стороны и/или внешний слой задней стороны каждый имеют растягивающийся участок, поглотитель покрывает бедра и пах пользователя на обеих сторонах на растягивающемся участке. Соответственно, при установлении ширины (ширин) перекрывания в пределах интервала, определенных в этом пункте, предпочтительно увеличивается эластичность в перекрывающемся участке растягивающегося участка и поглотителя с улучшенным прилеганием.

Изобретение по п.6

Одноразовый подгузник типа трусов по любому одному из п.п. 1-5, в котором упругие и эластичные элементы фиксируются в растянутом состоянии на поглотителе в направлении вперед-назад на обратной стороне абсорбирующего элемента в поглотителе, по меньшей мере, на области, расположенной в направлении вперед-назад от местоположения на задней концевой части к местоположению на промежуточной части.

Действие и результат

Между тем, традиционный разделенный надвое одноразовый подгузник имеет проблему, что, как показано на фиг. 20, часть задней стороны изгибается в форме искривления с точкой сгибания, как показано стрелкой на схеме, и набухает наружу. После повторяющихся напряженных исследований причин явления изогнутости, было обнаружено, что в разделенном надвое одноразовом подгузнике жесткость является различной между участком, на котором внешний слой задней стороны является ламинированным, и участком, на котором поглотитель остается незащищенным (первый имеет более низкую жесткость, чем последний), что вызывает явление изгибания в форме искривления с точкой сгибания на внешней границе между участками. Автор настоящего изобретения также обнаружил, что явление изгибания склонно происходить, когда пользователь находится в сидячем положении.

Дополнительные современные исследования показали, что явление изгибания, возможно, особенно развивается в подобном подгузнике с ластовичным внешним слоем, как в настоящем изобретении. Конкретно, подобный подгузник с ластовичным внешним слоем, как в настоящем изобретении, отличается по эластичности между участками с различным количеством перекрывающихся внешних слоев и, таким образом, явление изгибания склонно происходить, в частности, на части задней стороны.

В свете вышеупомянутых открытий изобретение в этом пункте выполнено таким образом, что упругие и эластичные элементы фиксируются в растянутом состоянии на поглотителе в направлении вперед-назад на обратной стороне абсорбирующего элемента, по меньшей мере, на области, расположенной в направлении вперед-назад от местоположения на задней концевой части к местоположению на промежуточной части. Посредством предоставления упругих и эластичных элементов подобным образом, установленным выше, упругие и эластичные элементы оказывают влияние на стягивающую силу на области, не совпадающей с внешней границей, для прилегания таким образом области к телу пользователя, что делает менее возможным появление традиционного явления изгибания. Кроме того, так как внешняя часть является самой тонкой в промежуточной части в настоящем изобретении, стягивающая сила упругих и эластичных элементов может более эффективно перемещаться, чтобы поглотитель плотно прилегал к телу пользователя с улучшенным прилеганием.

Изобретение по п.7

Одноразовый подгузник типа трусов по п.6, в котором между непроницаемым для жидкости слоем и ластовичным внешним слоем предоставляются упругие и эластичные элементы.

Действие и результат

С подобным расположением, как описано в этом пункте, возможно предпочтительно предотвратить явление изгибания, как утверждается выше, и удержать упругие и эластичные элементы от воздействия, приводя таким образом к улучшенному внешнему виду и более легкому изготовлению.

Изобретение по п.8

Одноразовый подгузник типа трусов по п.6 или 7, в котором в качестве упругих и эластичных элементов удлиненные упругие и эластичные элементы предоставляются параллельно в направлении вперед-назад на центральной и обеих боковых частях поглотителя в направлении ширины.

Действие и результат

С подобным расположением упругих и эластичных элементов, как описано в этом пункте, явление изгибания эффективным образом можно предпочтительно предотвратить на всем поглотителе в направлении ширины.

Изобретение по п.9

Одноразовый подгузник типа трусов по п.8, в котором в качестве удлиненных упругих и эластичных элементов резиновые нити с тонкостью от 470 до 1000 дтекс фиксируются со степенью растяжения от 150 до 220% в направлении ширины с интервалами от 10 до 100 мм.

Действие и результат

Когда удлиненные упругие и эластичные элементы предоставляются параллельно в направлении вперед-назад на центральной и обеих боковых частях поглотителя в направлении ширины в условиях, описанных в этом пункте для тонкости, скорости растяжения и интервалов, подгузник становится особенно превосходным в предотвращении явления изгибания.

Изобретение по п.10

Одноразовый подгузник типа трусов по п.8 или 9, в котором степень растяжения удлиненных упругих и эластичных элементов, предоставленных на центральной части в направлении ширины, устанавливается выше, чем степень растяжения удлиненных упругих и эластичных элементов, предоставленных на обеих боковых частях в направлении ширины.

Действие и результат

С подобным расположением, как описано в этом пункте, подгузник становится предпочтительно превосходным в предотвращении явления изгибания и улучшенным в прилегании, особенно к бедрам пользователя.

Изобретение по п.11

Одноразовый подгузник типа трусов по любому одному из п.6-10, в котором упругие и эластичные элементы вытягиваются на 5-180 мм по направлению к задней концевой части поглотителя и вытягиваются на 5-180 мм по направлению к промежуточной части поглотителя по отношению к границе между промежуточной частью и задней конечной частью.

Действие и результат

С подобным расположением в рамках интервалов, описанных в этом пункте, подгузник становится особенно превосходным в предотвращении явления изгибания.

Изобретение по п.12

Одноразовый подгузник типа трусов по любому одному из п.1-11, в котором ластовичный внешний слой образуется с такой же шириной, что и поглотитель.

Действие и результат

С подобным расположением, как описано в этом пункте, ластовичная часть становится упрощенной по внешнему виду.

Изобретение по п.13

Одноразовый подгузник типа трусов по любому одному из п.1-11, в котором ластовичный внешний слой образуется шире, чем поглотитель.

Действие и результат

С подобным расположением, как описано в этом пункте, ластовичный внешний слой пролегает от поглотителя на обеих сторонах в направлении ширины. Соответственно некоторые упругие и эластичные элементы можно расположить в удаленных частях на обеих сторонах для увеличения прилегания к ногам пользователя или весь ластовичный внешний слой может содержать некоторое количество дезодоранта для усиления характеристик удаления запаха вокруг ножных частей.

Изобретение по п.14

Одноразовый подгузник типа трусов по любому одному из п.1-11, в котором ластовичный внешний слой образуется уже, чем поглотитель.

Действие и результат

С подобным расположением, как описано в этом пункте, возможно уменьшить себестоимость материала и улучшить воздухопроницаемость в ластовичной части.

Изобретение по п.15

Одноразовый подгузник типа трусов по любому одному из п.1-14, в котором на промежуточной части с предварительно определенными интервалами располагается множество ластовичных внешних слоев.

Действие и результат

Посредством расположения отдельных ластовичных внешних слоев с интервалами, как описано в этом пункте, возможно покрыть обратную поверхность поглотителя на более широкой области, в то же время сдерживая применение количеств материала и улучшая воздухопроницаемость.

Изобретение по п.16

Одноразовый подгузник типа трусов по п.15, в котором на поглотителе, по меньшей мере, на участке без ластовичного внешнего слоя предусмотрен индикатор так, чтобы показывать абсорбцию жидкости.

Действие и результат

С подобным расположением, как описано в этом пункте, возможно визуально проверить указание на индикаторе на протяжении участка без ластовичного внешнего слоя, не на протяжении ластовичного внешнего слоя, предоставляя таким образом благоприятную видимость.

Как утверждалось выше, настоящее изобретение предоставляет преимущества улучшенной воздухопроницаемости на части талии и подобное.

Наилучший способ осуществления изобретения

Варианты осуществлений настоящего изобретения будут дополнительно описываться ниже более подробно со ссылкой на чертежи.

Первый вариант осуществления

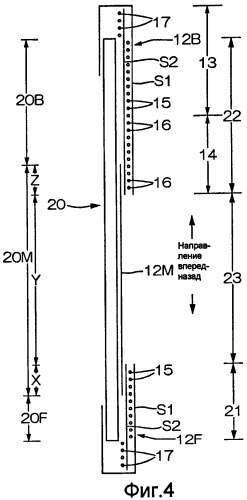

Фиг.1-6 показывают один пример одноразового подгузника типа трусов в соответствии с настоящим изобретением. На Фиг.1 термин “направление вперед-назад” относится к направлению, которое связывает вентральную сторону с задней стороной; термин “направление ширины” - направление, ортогональное направлению вперед-назад, и термин “направление вверх-вниз” - направление, ортогональное направлению талии, другими словами, направление, которое связывает отверстие WO для талии с ластовичной частью.

Одноразовый подгузник типа трусов 10 имеет внешний слой вентральной стороны 12F, который покрывает вентральную сторону талии пользователя, и внешний слой задней стороны 12В, который покрывает заднюю сторону талии пользователя. Внешний слой вентральной стороны 12F и внешний слой задней стороны 12В соединяются вместе на соединительных участках 12А на краях на обеих сторонах в направлении ширины посредством термического уплотнения, ультразвукового сваривания или подобного, образуя таким образом часть талии в форме цилиндра. Внешний слой вентральной стороны 12F и внешний слой задней стороны 12В не соединяются, а разделяются на ластовичной части. Разделительное расстояние Y может составлять приблизительно 150-250 мм.

Как иллюстрируется, если внешний слой вентральной стороны 12F вытягивается ниже присоединительных участков 12А, возможно предоставить вытянутый сварной участок, который полностью подвергается термическому уплотнению или подобному, на области, содержащей вытянутую часть в направлении вверх-вниз. Посредством предоставления вытянутого сварного участка возможно предотвратить, что вторые удлиненные упругие и эластичные элементы 16 уменьшатся на растянутом участке 14, описанном ниже. На обычном совмещенном рисунке присоединительные участки 12А, каждый, включают серии небольших сварных точек для более низкой доли сварной области, принимая во внимание легкость разрывания подгузника на обеих сторонах. Однако так как нет необходимости рассматривать легкость разрыва для вытянутого сварного участка, долю сварной области можно сделать больше на вытянутом сварном участке, чем на присоединительных участках 12А так, чтобы вторые удлиненные упругие и эластичные элементы 16 можно было сварить и зафиксировать надежным образом. Альтернативно вытянутый сварной участок можно сварить в виде изогнутой линии на крае покрывающей бедра части 14С для предотвращения таким образом сокращения вторых удлиненных упругих и эластичных элементов 16 на покрывающей бедра части 14С.

Кроме того, поглотитель 20 соединяется на обратной поверхности передней концевой части 21 с внешним слоем вентральной стороны 12F на внутренней поверхности центральной части в направлении ширины на части талии и соединяется на обратной поверхности задней конечной части 22 с внешним слоем задней стороны 12В на внутренней поверхности центральной части в направлении ширины на части талии. Промежуточная часть 23 между передней концевой частью 21 и задней концевой частью 22 остается незащищенной снаружи через разделительный участок Y на ластовичной части между внешним слоем вентральной стороны 12F и внешним слоем задней стороны 12В.

Как видно из фиг.5 и 6, верхнее отверстие на части талии составляет отверстие WO для талии, через которое проходит талия пользователя, и участки, окруженные нижним краем части талии и боковыми краями поглотителя 20 на обеих сторонах в направлении ширины поглотителя 20, составляют отверстия LO для ног, через которые проходят ноги пользователя. Подгузник имеет форму песочных часов в состоянии, когда он разорван и открыт на присоединительных участках 12А, как показано на Фиг.1. Поглотитель 20 вытягивается и покрывает от задней стороны через ластовичную часть к вентральной стороне и предназначен для приема выделенных объектов и абсорбции и сохранения физиологических жидкостей. Часть талии разрабатывается для удерживания поглотителя 20 на пользователе.

Часть талии

Внешний слой вентральной стороны 12F и внешний слой задней стороны 12В образуются посредством ламинирования двух слоев S1 и S2 нетканой ткани или подобного и имеют удлиненные упругие и эластичные элементы 15 и 16 из резиновых нитей или подобных между двумя слоями S1 и S2 при предварительно определенном соотношении растяжений для улучшенного прилегания к талии пользователя, как показано на фиг. 4. Подобная нетканая ткань может быть любой из различных нетканых тканей, такой как спряденная нетканая ткань, вспученная нетканая ткань, скрепленная точечно нетканая ткань, аэродинамическая нетканая ткань, воздушная нетканая ткань, гидроспутанная нетканая ткань, SMS нетканая ткань и подобные, которые изготавливают из волокон ПП, ПП/ПЭ, ПП/ПЭТ или подобных.

Более конкретно, внешний слой задней стороны 12В имеет главный единичный участок 13, который покрывает область в направлении вверх-вниз, идентичную присоединительным участкам 12А, и растягивающийся участок 14, который вытягивается ниже главного единичного участка 13. Растягивающийся участок 14 имеет центральную часть 14А, которая перекрывает поглотитель 20 в направлении ширины, и покрывающую бедра часть 14С, которая вытягивается на обеих сторонах центральной части 14М.

Растягивающийся участок 14 может образоваться в произвольной форме, и на иллюстрируемом примере растягивающийся участок 14 вытягивается на верхнем конце ниже главного единичного участка 13 с такой же шириной, что и главный единичный участок 13, и растягивающийся участок 14 делают более узким на нижней стороне с увеличенной близостью к ластовичной части. Растягивающийся участок 14 можно опустить на участке с такой же шириной, что и главный единичный участок 13. С подобным расположением внешний край 14е в направлении ширины покрывающей бедра части 14С образует прямую или изогнутую линию по направлению к поглотителю 20 с увеличенной близостью к ластовичной части, посредством чего покрывающая бедра часть 14С имеет такую форму, чтобы покрывать бедра пользователя легким образом. Размеры растягивающего участка 14 можно принять как соответствующие и более предпочтительно длина 14х покрывающей бедра части 14С в направлении ширины (максимальное разделяющее расстояние в направлении ширины между внешним краем 14е покрывающей бедра части 14С и боковым краем поглотителя 20 в направлении ширины) составляет 80-160 мм, и длина 14у покрывающей бедра части 14С в направлении вверх-вниз (длина растяжения) составляет 30-80 мм. Кроме того, предполагая, что площадь квадрата, ограниченного самым широким участком растягивающего участка 14 в направлении ширины и самым широким участком растягивающего участка 14 в направлении вверх-вниз обозначается как S, область растягивающего участка 14 составляет предпочтительно приблизительно 20-80%, более предпочтительно приблизительно 40-60% от S, что делает часть бедер превосходной по внешнему виду и прилеганию.

Главный единичный участок 13 умозрительно делится на верхнюю часть (часть талии) W и нижнюю часть U в направлении вверх-вниз. Хотя интервалы частей варьируются в зависимости от размера подгузника, верхняя часть W может составлять 15-80 мм длиной в направлении вверх-вниз, и нижняя часть U может составлять 35-220 мм длиной в направлении вверх-вниз.

Множество упругих и эластичных элементов 17 талии фиксируются на верхней части (части талии) W главного единичного участка 13 в направлении ширины в растянутом состоянии при предварительно определенном соотношении растяжения с интервалами в направлении вверх-вниз так, чтобы сделаться полностью непрерывными в направлении ширины. Кроме того, из упругих и эластичных элементов талии 17 один или более, предоставленных на участке рядом с нижней частью U главного единичного участка 13, могут перекрывать поглотитель 20 или могут лежать на главном единичном участке 13 на обеих сторонах в направлении ширины, за исключением центральной части в направлении ширины, которая перекрывает поглотитель 20. Что касается упругих и эластичных элементов талии 17, приблизительно 3-22 резиновых нитей с тонкостью от приблизительно 300-2000 дтекс, в частности приблизительно 400-1900 дтекс (в случае синтетического каучука; для натурального каучука приблизительно 0,1-1,5 мм², особенно 0,1-1,0 мм² в площади поперечного сечения) предпочтительно фиксируются с интервалами 4-12 мм при соотношении растяжения приблизительно 200-400%, в частности 220-320%. Кроме того, нет необходимости, чтобы упругие и эластичные элементы талии 17 были все одинаковыми по тонкости и соотношению растяжения, и они могут различаться по тонкости и соотношению растяжения, например, между верхней и нижней сторонами части талии. Упругие и эластичные элементы талии 17 могут свободно определяться, невзирая на размеры по отношению к первому и второму удлиненным упругим и эластичным элементам 15 и 16.

Кроме того, множество первых удлиненных упругих и эластичных элементов 15 фиксируются на нижней части U главного единичного участка 13 в растянутом состоянии в направлении ширины с предварительно определенным соотношением растяжения с некоторыми интервалами в направлении вверх-вниз, в области над и на обеих сторонах поглотителя 20 в направлении ширины, за исключением центральной части, которая перекрывает поглотитель 20 в направлении ширины так, чтобы быть выполненной полностью непрерывной в направлении ширины. Область расположения первых удлиненных упругих и эластичных элементов 15 в направлении вверх-вниз может являться только частью главного единичного участка 13, но предпочтительно располагается по существу над всем главным единичным участком (область, на которой сила упругости элементов действует полностью).

Что касается первых удлиненных упругих и эластичных элементов 15, приблизительно 5-30 резиновых нитей с тонкостью от приблизительно 300-1200 дтекс, особенно приблизительно 400-1000 дтекс (в случае синтетического каучука; для натурального каучука приблизительно 0,1-1,0 мм², особенно приблизительно 0,1-0,8 мм² в площади поперечного сечения) предпочтительно фиксируются с интервалами 3-8 мм при соотношении растяжения приблизительно 150-300%, предпочтительно приблизительно 240-300%.

Кроме того, множество вторых удлиненных упругих и эластичных элементов 16 фиксируется на растянутом участке 14 в растянутом состоянии с предварительно определенным соотношением растяжения в направлении ширины с некоторыми интервалами в направлении вверх-вниз, на области на обеих сторонах поглотителя 20, за исключением центральной части, которая перекрывает поглотитель 20 в направлении ширины так, чтобы получиться полностью непрерывной в направлении ширины (по меньшей мере, над всей покрывающей бедра частью 14С). Область расположения вторых удлиненных упругих и эластичных элементов 16 может быть только частью растянутого участка 14, но предпочтительно располагается по существу над всем растянутым участком 14 (область, на которой сила упругости элементов действует полностью).

Что касается вторых удлиненных упругих и эластичных элементов 16, приблизительно 3-10 резиновых нитей с тонкостью от приблизительно 300-1200 дтекс, особенно приблизительно 400-1000 дтекс (в случае синтетического каучука. Для натурального каучука приблизительно 0,1-1,0 мм², особенно приблизительно 0,1-0,8 мм² в площади поперечного сечения) предпочтительно фиксируются с интервалами 3-8 мм при более высоком соотношении растяжения, чем соотношение растяжения в первых удлиненных упругих и эластичных элементах, в пределах интервала 240-400%, особенно интервала 280-360%. Вторые удлиненные упругие и эластичные элементы 16 имеют более высокое соотношение растяжения на обоих концах в направлении вверх-вниз, чем на промежуточной части. Вторые удлиненные упругие и эластичные элементы 16 имеют предпочтительно такую же тонкость, что и первые удлиненные упругие и эластичные элементы 15, или могут иметь большую или меньшую тонкость, чем первые удлиненные упругие и эластичные элементы 15. Упругие и эластичные элементы талии 15 и удлиненные упругие и эластичные элементы 15 и 16 могут применять синтетический каучук или натуральный каучук.

Как установлено выше, когда соотношение растяжения вторых удлиненных упругих и эластичных элементов 16 выше, чем у первых удлиненных упругих и эластичных элементов 15, направленная перпендикулярно вверх сила, связывающая ластовичную часть и оба соединительных участка 12А, влияет на покрывающую бедра часть 14С с более глубоким углом Θ и высокой степенью прочности, как показано полой стрелкой на Фиг.6. Соответственно покрывающая бедра часть 14С становится менее склонна съезжать набок или оттопыриваться, что приводит к благоприятному прилеганию к телу пользователя. При конфигурировании внешнего слоя вентральной стороны 12F и/или внешнего слоя задней стороны 12В нетканые ткани S1 и S2 можно регулировать в растяжении в направлении ширины так, чтобы более высокая растягивающая сила прикладывалась к S2, чем к S1, посредством чего покрывающая бедра часть 14С может искривляться внутрь с дополнительным улучшенным прилеганием к бедрам пользователя.

Между тем, внешний слой вентральной стороны 12F по существу является таким же, что и главный единичный участок 13 на внешнем слое задней стороны 12В, и имеет форму треугольника, вытянутого вокруг части талии, и не имеет растянутого участка 14 в отличие от внешнего слоя задней стороны 12В. Следовательно, одинаковые составляющие элементы внешнего слоя вентральной стороны 12F, как и элементы внешнего слоя задней стороны 12В даются под одинаковыми ссылочными номерами, как и элементы внешнего слоя задней стороны 12В, и их описание будет опущено. Внешний слой вентральной стороны 12F также можно конфигурировать так, чтобы включить главный единичный участок и растянутый участок, как в случае внешнего слоя задней стороны 12В.

Между тем, как показано на схеме, в расположении с первыми и вторыми удлиненными упругими и эластичными элементами 15 и 16 на обеих сторонах в направлении ширины, за исключением центральной части, которая перекрывает поглотитель 20 в направлении ширины, упругие и эластичные элементы могут существовать только на обеих сторонах в направлении ширины. Альтернативно в подобном расположении упругие и эластичные элементы могут охватывать поглотитель 20 в направлении ширины от одной до другой сторон поглотителя 20 и вырезаться в центральной части, которая перекрывает поглотитель 20 в направлении ширины так, чтобы не влиять на силу упругости (она фактически равна не обеспеченности упругих и эластичных элементов). Далее в настоящем изобретении первые и вторые удлиненные упругие и эластичные элементы 15 и 16 также могут охватывать поглотитель 20 в направлении ширины от одной до другой сторон поглотителя 20 так, чтобы сила упругости могла полностью действовать на главный единичный участок 13 и растянутый участок 14 в направлении ширины.

Вторые удлиненные упругие и эластичные элементы 16 не свариваются на соединительных участках 12А на боковых краях со слоями S1 и S2, в отличие от первых удлиненных упругих и эластичных элементов 15. Соответственно в частности, при изготовлении вторых удлиненных упругих и эластичных элементов 16 выше в соотношении растяжения, чем первые удлиненные упругие и эластичные элементы 15, вторые удлиненные упругие и эластичные элементы 16 предпочтительно подвергают некоторому процессу для предотвращения явления сокращения. По этой причине адгезив можно нанести, например, непосредственно на вторые удлиненные упругие и эластичные элементы 16 для увеличенной адгезивной прочности. Однако применение большого количества адгезива может повредить текстуру упругой и эластичной части и, следовательно, одно предпочтительное средство заключается в предоставлении растянутого сварного участка, вытянутого от соединительных участко
