Реферат

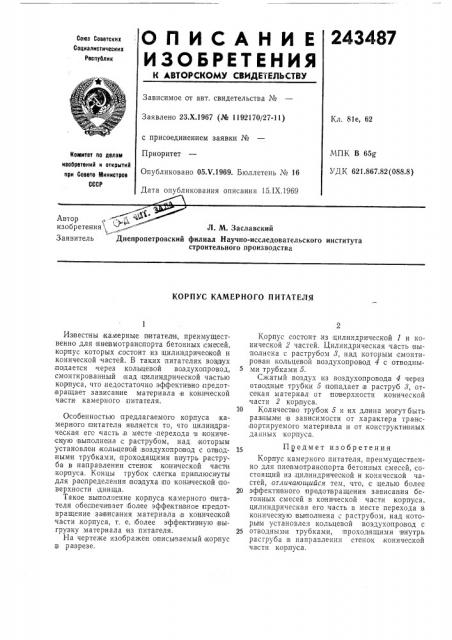

Союа Советских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 23.Х.1967 (№ 1192170/27-11) с присоединением заявки №

Приоритет

Опубликовано 05.Ч.1969. Бюллетень № 16

Дата опубликования описания 15.IX.1969

Кл. 81е, 62

МПК В 65g

УДК 621.867.82(088.8) Комитет оо делам иаооретений и открытий ори Совете Министров

СССР

-. Л"(Автор изобретения Л. М. Заславский

Заявитель Днепропетровский филиал Научно-исследовательского института строительного производства

КОРПУС КАМЕРНОГО ПИТАТЕЛЯ

Известны камерные питатели, преимущественно для пневмотранопорта бетонных смесей, корпус которых состоит из цилиндрической и конической частей. В таких питателях воздух ,подается через кольцевой воздухопровод, смонтированный над цилиндрической частью корпуса, что недостаточно эф фективно предотвращает зависание материала в конической части камерного IIIèòàòåëÿ.

Особенностью предлагаемого корпуса:камерного питателя я вляется то, что цилиндричаска я его часть в месте перехода в коническую выполнена с раструбом, над которым установлен кольцевой .воздухопро вод с о:вводными трубками, проходящими внутрь раструба в направлении стенок конической части корпуса. Концы трубок слегка приплюсн уты для ра определения воздуха кто конической по.верхности днища.

Такое вы полнение корпуса камерного питателя обеспечивает более эффективное предотвращение зависания материала в конической части, корпуса, т, е. )более эф фективную выгрузку материала из пита теля.

На чертеже изображен описываемый корпус ж разрезе.

Корпус состоит из цилиндрической 1 и конической 2 ча стей. Цилиндрическая часть выполнена с раструбом 8, над которым смонтирован кольцевой воздухопровод 4 с отводны5 ми трубками 5.

Сжатый воздух из воздухопровода 4 через отводные трубки 5 попадает в раструб 8, отсекая материал от поверхности конической части 2 корпуса.

10 Количеспво трубок 5 и их длина мо гутбыть раз ными в зависимости от характера транспортируемого материала и от конструктивных данных корпуса, Предмет изобретения

Корпус камерного питателя, преимущественно для пневмотранспорта бетонных смесей, состоящий из цилиндрической и конической частей, отличающийся тем, что, с целью более

20 эффективного предотвращения зависания бетонных смесей в конической части корпуса, цилиндрическая его часть в месте перехода в коническую выполнена с раструбом, над которым установлен кольцевой воздухопровод с

25 отводными трубками, .проходящими внутрь раструба,в направлении стенок конической части корпуса.

243487

Составитель Г. Бочкарева

Редактор В. Борисова Техред А. А. Камышникова Корректор Е. Н. Зелкина

Заказ 2382/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
