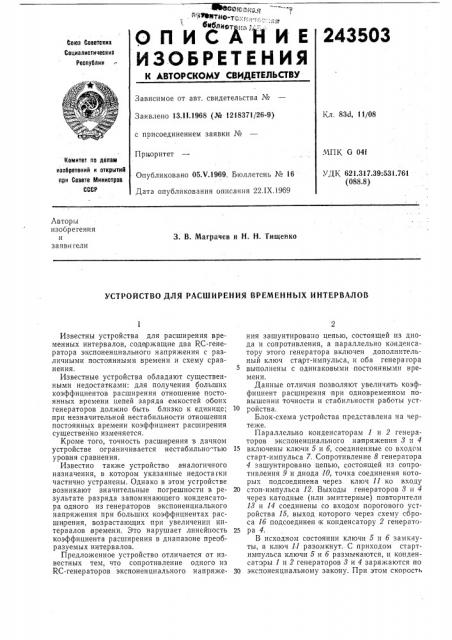

О П И С А "H И Е

Союз Соеетсниз

Соыиалистическиз

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.!1.1968 (¹ 1218371/26-9) с присоединением заявки №

Кл. 83d, 11/08

МПК б 04f

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР ЯК 621.317.39:53!.761 (088.8) Опубликовано 05.Ч.1969. Бюллетень № 16

Дата опубликования описания 22.IX.1969

Авторы изобрегения и заяви гели

3. В. Маграчев и Н. Н. Тищенко

УСТРОЙСТВО ДЛЯ РАСШИРЕНИЯ ВРЕМЕННЬ1Х ИНТЕРВАЛОВ

Известны устройства для расширения временных интервалов, содержащие два RC-генератора экспоненциального напряжения с различными постоянными времени и схему сравнения.

Известные устройства обладают существенными недостатками: для получения больших коэффициентов расширения отношение постоянных времени цепей заряда емкостей обоих генераторов должно быть близко к единице; при незначительной нестабильности отношения постоянных времени коэффициент расширения существенно изменяется.

Кроме того, точность расшцрения в дачном устройстве ограничивается нестабильно"тью уровня сравнения.

Известно также устройство аналогичного назначения, в котором указанные недостатки частично устранены, Однако в этом устройстве возникают значительные погрешности в результате разряда запомичающего конденсатора одного из генераторов экспоненциального напряжения при больших коэффициентах расши рения, возрастающих при увеличении интервалов времени. Это нарушает линейпость коэффициента расширения в диапазоне преобразуемых интервалов.

Предложенное устройство отличается от известных тем, что сопротивление одного из

RC-генераторов экспоненциального напряжения зашунтировано цепью, состоящей из диода и сопротивления, а параллельно конденсатору этого генератора включен дополнительный ключ стюарт-импульса, и оба генератора выполнены с одинаковыми постоянными времени.

Данные отличия позволяют увеличить коэффициент расширения при одновременном повышении точности и стабильности работы устройства.

Блок-схема устройства представлена на чертеже.

Параллельно конденсаторам 1 и 2 генераторов экспоненциального напряжения 8 и 4

15 включены ключи 5 и б, соединенные со входом старт-импульса 7, Сопротивление 8 генератора

4 зашунтировано цепью, состоящей из сопротивления 9 и диода 10, точка соединения которых подсоединена через ключ 11 ко входу

20 стоп-импульса 12. Выходы генераторов 8 и 4 через катодные (или эмиттерные) повторители

18 и 14 соединены со входом порогового устройства 15, выход которого через схему сброса lб подсоединен к конденсатору 2 генерато25 ра 4.

В исходном состоянии ключи 5 и б замкнуты, а ключ 11 разомкнут С приходом стартимпульса ключи 5 и б размыкаются, и конденсато ры 1 и 2 генераторов 8 и 4 заряжаются по зо экспоненциальному закону. При этом скорость

243503

Предмет изобретения

Д 1

Составитель Г. Рассмотрова

Редактор Б. Федотов . Техред А. А. Камышникова Корректор Л. В. Юшина

Заказ 2381/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 заряда конденсатора 2 в генераторе 4 значительно выше, поскольку его заряд в основном осуществляется через сопротивление 9, которое для получения необходимого коэффициента расширения должно быть во много раз меньше сопротивлений 17 и 8 в генераторах

8 и 4. Когда на входе 12 появляется стоп-импульс, ключ 11 замыкается. При этом напряжение в точке соединения диода 10 и сопротивления 9 падает, диод 10 запирается, и напряжение на выходе обоих генераторов нарастает с одинаковыми постоянными времени.

В момент, когда напряжение на выходе генератора 4 достигает порога 14, на выходе порогового устройства 15,возникает импульс, который запускает схему сброса 1б, разряжающую конденсатор 2 этого генератора. В дальнейшем порога Уо достигает напряжение с выхода генератора 8, на выходе порогового устройства

15 появляется второй импульс.

Интервал времени между импульсами с выхода порогового устройства 15 пропорционален входному интервалу.

Так как порог U, общий для обоих re»ераторов, его нестабильность принципиально не влияет на работу расширителя.

Устройство для расширения временных ин10 тервалов, содержащее два RC-генератора экспоненциального напряжения, ключи старт- и стоп-импульсов, катодные (или эмиттерные) повторители, схему сброса и пороговое устройство, отличающееся тем, что, с целью уве15 личения коэффициента расширения измеряемых временных интервалов при одновременном повышении точности и стабильности,работы устройства, сопротивление одного из генераторов экспоненциального напряжения за20 шунтировано цепью, состоящей из сопротивления и диода, а .параллельно конденсатору этого генератора включен дополнительный ключ старт-импульса.
