Реферат

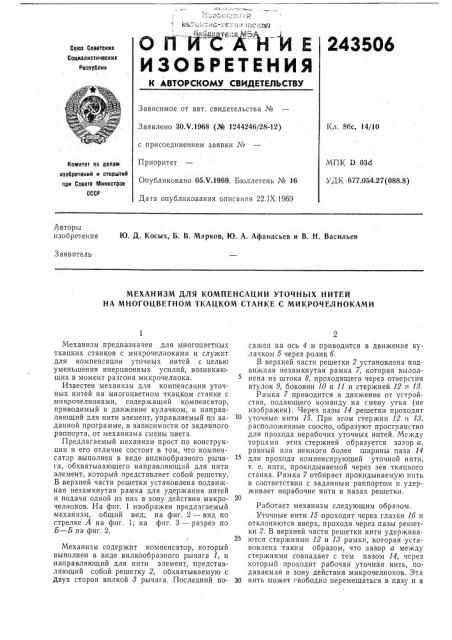

О П

ИЗОБРЕТЕНИЯ

243506

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 86с, 14/10

Заявлено ЗО.Ч.1968 (№ 1244246/28-12) с присоединением заявки ¹

Приоритет

Опубликовано 05.Ч.1969, Бюллетень № 16

Да га опубликования описания 22. IX.1969

МПК D 03т1

УДК, 677.054.27(088.8) Комитет ео делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения Ю. Д. Косых, Б. Ь. Марков, Ю. А, Афанасьев и В. Н. Васильев

Заявитель

МЕХАНИЗМ ДЛЯ КОМПЕНСАЦИИ УТОЧНЪ|Х НИТЕЙ

НА МНОГОЦВЕТНОМ ТКАЦКОМ СТАНКЕ С МИКРОЧЕЛНОКАМИ

Механизм предназначен для многоцветных ткацких станков с микрочелноками и служит для компенсации уточных нитей с целью уменьшения инерционных усилий, возникающих в момент разгона микрочелнока.

Известен механизм для компенсации уточных нитей на многоцветном ткацком станке с микрочелноками, содержащий компенсатор, приводимый в движение кулачком, и направляющий для нити элемент, управляемый!Io заданной программе, в зависимости от заданного раппорта, от механизма смены цвета.

Предлагаемый механизм прост IIQ конструкции и его отличие состоит в том, что компенсатор выполнен в виде вилкообразного рычага, обхватывающего направляющий для нити элемент, который представляет собой решетку.

В верхней части решетки установлена подви>кная незамкнутая рамка для удержания нитей и подачи одной из них в зону действия микрочелноков. На фиг. 1 изображен предлагаемый механизм, общий вид; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — разрез по

Б — Б на фиг. 2.

Механизм содержит компенсатор, который выполнен в виде вилкообразного рычага 1, и направляющий для нити элемент, представляющий собой решетку 2, обхватываемую с

Двух сторон вилкой 3 рычага. Последний посажен на ось 4 и приводится в движение кулачком 5 через ролик б.

В верхней части решетки 2 установлена подвижная незамкнутая рамка 7, которая выполнена из штока 8, проходящего через отверстия втулок 9, боковин 10 и 11 и стержней 12 и 13.

Рамка 7 приводится в движение от устройства, подающего команду на смену утка (не изображен). Через пазы 14 решетки проходят уточные нити 15. При этом стержни 12 и 13, расположенные соосно, об разуют пространство для прохода нерабочих уточных нитей. Между торцами этих стержней образуется зазор а, равный или немного более ширины паза 14 для прохода компенсирующей уточной нити, т. е. нити, прокидываемой через зев ткацкого станка. Рамка 7 отбирает прокидываемую нить в соответствии с заданным раппортом и удерживает и@рабочие нити в пазах решетки.

Работает механизм следующим образом.

Уточные нити 15 проходят через глазки 16 и отклоняются вверх, проходя через, пазы решетки 2. В верхней части решетки нити удерживаются стер>киями 12 и 13 рамки, которая установлена таким образом, что зазор а между стержнями совпадаег с тем пазом 14, через который проходит рабочая уточная нить, подаваемая в зону действия микрочелноков. Эта

30 нить может свободно перемещаться в пазу и в

243506

Предмет изобретения ог 2

Составитель М. М. Лиманова

Редактор В. Ф. Смирягина Техред А. А, Камышникова Корректор Л. В. Юшина

Заказ 2381 14 Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 верхнем положении удерживается вилкой 8 рычага 1.

Компенсация происходит следующим образом.

В начале прокидки нити рычаг 1 опускается и снижает инерционные усилия, возникающие при разгоне нити. После полной прокидки нити через зев для создания компенсационного запаса нити для следующей,прокидки рычаг 1 ,поднимается в крайнее верхнее положение, в котором можно сменить уточную нить путем совмещения зазора в рамке 7 с каким-либо другим пазом 14 решетки. Для этого при верхнем положении рычага рамка 7 приводится в движение командным устройством смены цвета, которое перемещает рамку вдоль штока 8 и совмещает зазор а с другим пазом решетки, а нить, прокидываемая ранее через зев, удерживается вверху стержнем 12 или 18. В это время нить, оказавшаяся в зазоре а, двигается в пазу 14 решетки и вступает в работу при движении рычага 1 вниз.

Механизм для компенсации уточных нитей на многоцветном ткацком станке с микрсчелноками, содержащий компенсатор, приводимый

10 в движение кулачком, и направляющий для нити элемент, управляемый по заданной программе, отличающийся тем, что, с целью упрощения конструкции, компенсатор выполнен в виде вилкообразного рычага, обхватывающего

15 направляющий для нити элемент, выполненный в виде решетки, в верхней части которой установлена подвижная незамкнутая рамка для удержания нитей и подачи одной из них в зону действия микрочелноков.
