Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к проявочному устройству, технологическому картриджу и к электрофотографическому устройству формирования изображений, в котором используется технологический картридж.

В данном случае под «электрофотографическим устройством формирования изображений» подразумевается устройство, которое формирует изображение на носителе записи с использованием процесса электрофотографического типа. Примеры электрофотографического устройства формирования изображений включают в себя, например, электрофотографический копировальный аппарат, электрофотографический принтер (лазерный принтер, светодиодный принтер и т.д.), факсимильное устройство, текстовый процессор и т.д.

Под «технологическим картриджем» подразумевается элемент, который содержит как одно целое по меньшей мере проявочное средство и электрофотографический светочувствительный барабан, которые могут с возможностью съема устанавливаться как съемный узел в основном блоке устройства формирования изображений. Проявочное устройство является устройством, проявляющим электрофотографическое скрытое изображение, сформированное проявителем на электрофотографическом светочувствительном барабане.

Предшествующий уровень техники

До сих пор в электрофотографическом устройстве формирования изображений, в котором применяется процесс электрофотографического формирования изображений, средства обработки, которые воздействуют на электрофотографический светочувствительный барабан, и электрофотографический светочувствительный барабан отождествляются с картриджем. Используется технологический картридж, относящийся к типу, при котором он может с возможностью съема устанавливаться в основном блоке электрофотографического устройства формирования изображений. Согласно этому типу технологического картриджа, обслуживание устройства может осуществляться самим пользователем, без привлечения обслуживающего персонала, что способствует заметному повышению оперативности. Следовательно, технологический картридж такого типа находит широкое применение с электрофотографическими устройствами формирования изображений.

Свет, соответствующий данным об изображении, от лазера, светодиода или лампы проектируется на электрофотографический светочувствительный барабан в электрофотографическом устройстве формирования изображений. При этом на светочувствительном барабане формируется скрытое электростатическое изображение. Это скрытое электростатическое изображение проявляют с помощью проявочного устройства. Проявленное изображение, сформированное на светочувствительном барабане, переносится на носитель записи. При этом изображение формируется на носителе записи.

В опубликованной японской патентной заявке 2001-255806 (стр.9-11, фиг.7-14) описано электрофотографическое цветное устройство формирования изображений строчного типа, в котором множество технологических картриджей размещены в один ряд. Технологический картридж 40 содержит узел барабана 41, который имеет светочувствительный барабан 44, и проявочный узел 42, который имеет проявочный ролик 68, и они соединяются с возможностью вращения с центральным поворотным валом 43. Светочувствительный барабан 44 снабжается соединительным элементом 60 картриджа, помещенным на аксиальном конце светочувствительного барабана 44. При установке технологического картриджа 40 в основной блок устройства соединительный элемент 60 картриджа входит в зацепление с соединительным элементом 61 основного блока, помещенным в основном блоке устройства, и передает движущую силу. Движущая сила передается на проявочный ролик 68 через промежуточную шестерню 65, 66 с ведущей шестерни 64 как элемента передачи движущей силы проявления, помещенного в поворотном центре 43 проявочного узла 42. В данном случае, в то время, когда технологический картридж 40 установлен в основном блоке устройства, шестерня 64 входит в зацепление с шестерней 67, помещенной в основном блоке устройства, и воспринимает движущую силу. Более конкретно передачи привода для фоточувствительного барабана 44 и проявочного ролика 66 от основного блока устройства выполняются независимо друг от друга.

Раскрытие изобретения

В последнее время предъявляются требования к дальнейшему улучшению качества изображения. В обычном примере ведущая шестерня помещена в поворотном центре, что является постоянным положением вне зависимости от возвратно-вращательного движения проявочного узла. Поэтому передача передается на проявочный ролик через промежуточную шестерню с ведущей шестерни, и в технологическом картридже необходимо предусмотреть место для этого. Поэтому точность вращения проявочного ролика зависит от взаимодействия между ведущей шестерней, промежуточной шестерней и шестерней основного блока.

Настоящее изобретение направлено также на дальнейшее совершенствование существующих конструкций, описанных выше.

Соответственно главной целью настоящего изобретения является предложение проявочного устройства, технологического картриджа и электрофотографического устройства формирования изображений, в котором технологический картридж или проявочное устройство устанавливается путем перемещения подвижного элемента в направлении, пересекающемся с продольной ориентацией технологического картриджа или проявочного устройства, и в котором упрощен механизм отвода элемента передачи движущей силы в основном блоке, предназначенного для передачи вращательной движущей силы на проявочный ролик.

Другой целью настоящего изобретения является предложение проявочного устройства, технологического картриджа и электрофотографического устройства формирования изображений, в которых часть зацепления помещается в соединительном элементе вала, и в котором за счет позиционирования части зацепления, помещенной в соединительном элементе вала, относительно удерживающей части, отпадает необходимость в крупной направляющей, требующейся для взаимного зацепления части зацепления и передающего движущую силу элемента основного блока, а проявочное устройство, технологический картридж и электрофотографическое устройство формирования изображений уменьшаются в размерах.

Другой целью настоящего изобретения является предложение проявочного устройства, технологического картриджа и электрофотографического устройства формирования изображений, в которых качество изображения улучшается за счет улучшения точности вращения проявочного ролика.

Согласно одному аспекту настоящего изобретения предлагается технологический картридж, отдельно устанавливаемый на основной блок электрофотографического устройства формирования изображений, причем указанный основной блок электрофотографического устройства формирования изображений включает в себя первый вращающийся элемент передачи движущей силы основного блока, второй вращающийся элемент передачи движущей силы основного блока, участок позиционирования основного блока, предназначенный для позиционирования указанного технологического картриджа, подвижный элемент, который может перемещаться между первым положением, позволяющим ввести указанный технологический картридж в основной блок электрофотографического устройства формирования изображений в продольном относительно указанного технологического картриджа направлении, и вторым положением, позволяющим поджимать указанный технологический картридж в направлении пересечения и в продольном направлении с целью позиционирования указанного технологического картриджа в участке позиционирования основного блока, и запорный элемент основного блока, причем указанный технологический картридж содержит электрофотографический светочувствительный барабан; проявочный ролик, предназначенный для проявления скрытого электростатического изображения, сформированного на указанном электрофотографическом светочувствительном барабане проявителем; соединительный элемент барабана, помещенный на одном аксиальном конце указанного электрофотографического светочувствительного барабана, предназначенный для зацепления с первым элементом передачи движущей силы основного блока и передающий первую вращательную движущую силу на электрофотографический светочувствительный барабан в то время, когда указанный технологический картридж установлен на основном блоке устройства; соединительный элемент вала, помещенный на одном аксиальном конце указанного проявочного ролика и предназначенный для передачи второй вращательной движущей силы со второго элемента передачи движущей силы основного блока с допустимым отклонением между осью второго элемента передачи движущей силы основного блока и осью указанного проявочного ролика, при этом указанный соединительный элемент вала включает в себя часть зацепления, предназначенную для зацеления со вторым элементом передачи движущей силы основного блока и для восприятия второй вращательной движущей силы, когда указанный технологический картридж устанавливается в основной блок устройства; причем указанная часть зацепления может перемещаться в направлении, пересекающем аксиальное направление указанного проявочного ролика; и когда указанный технологический картридж входит в указанный основной блок устройства, указанная часть зацепления позиционируется в удерживающей части, предусмотренной в указанном технологическом картридже; при этом когда указанный технологический картридж перемещается благодаря движению указанного подвижного элемента из первого положения во второе положение, указанная часть зацепления позиционируется в запорном элементе основного блока; и расстояние между осью указанной части зацепления и осью указанного проявочного ролика является меньшим в то время, когда указанный технологический картридж позиционируется в участке позиционирования основного блока, чем в то время, когда указанная часть зацепления позиционируется указанной удерживающей частью.

Согласно другому аспекту настоящего изобретения предлагается электрофотографическое устройство формирования изображений, предназначенное для формирования изображений на носителе записи, причем указанное электрофотографическое устройство формирования изображений содержит (а) первый вращающийся элемент передачи движущей силы основного блока и второй вращающийся элемент передачи движущей силы основного блока; (b) участок позиционирования основного блока, предназначенный для позиционирования указанного технологического картриджа; (с) подвижный элемент, который может перемещаться между первым положением, позволяющим ввести указанный технологический картридж в основной блок указанного электрофотографического устройства формирования изображений в направлении, продольном относительно указанного технологического картриджа, и вторым положением, позволяющим поджимать указанный технологический картридж в направлении пересечения и в продольном направлении с целью позиционирования указанного технологического картриджа в участке позиционирования основного блока; (d) запорный элемент основного блока; (е) указанный технологический картридж, с возможностью съема, установленный в основном блоке устройства и включающий в себя электрофотографический светочувствительный барабан; проявочный ролик, предназначенный для проявления скрытого электростатического изображения, сформированного на указанном электрофотографическом светочувствительном барабане проявителем; соединительный элемент барабана, помещенный на одном аксиальном конце указанного электрофотографического светочувствительного барабана и предназначенный для зацепления с первым элементом передачи движущей силы основного блока и передачи первой вращательной движущей силы на электрофотографический светочувствительный барабан в то время, когда указанный технологический картридж установлен на основном блоке устройства; соединительный элемент вала, помещенный на одном аксиальном конце указанного проявочного ролика и предназначенный для передачи второй вращательной движущей силы со второго элемента передачи движущей силы основного блока с допустимым отклонением между осью второго элемента передачи движущей силы основного блока и осью указанного проявочного ролика, при этом указанный соединительный элемент вала включает в себя часть зацепления, предназначенную для зацепления со вторым элементом передачи движущей силы основного блока и для восприятия второй вращательной движущей силы, когда указанный технологический картридж устанавливается на основной блок устройства; причем указанная часть зацепления может перемещаться в направлении, пересекающем аксиальное направление указанного проявочного ролика; и когда указанный технологический картридж входит в указанный основной блок устройства, указанная часть зацепления позиционируется в удерживающей части, предусмотренной в указанном технологическом картридже; при этом когда указанный технологический картридж перемещается благодаря движению указанного подвижного элемента из первого положения во второе положение, указанная часть зацепления позиционируется в запорном элементе основного блока; и расстояние между осью указанной части зацепления и осью указанного проявочного ролика является меньшим в то время, когда указанный технологический картридж позиционируется в участке позиционирования основного блока, чем в то время, когда указанная часть зацепления позиционируется указанной удерживающей частью; и (f) средство подачи, предназначенное для подачи носителя записи.

Эти и другие цели, признаки и преимущества настоящего изобретения станут более очевидными после изучения следующего описания предпочтительных вариантов настоящего изобретения, выполненного совместно с прилагаемыми чертежами.

Краткое описание чертежей

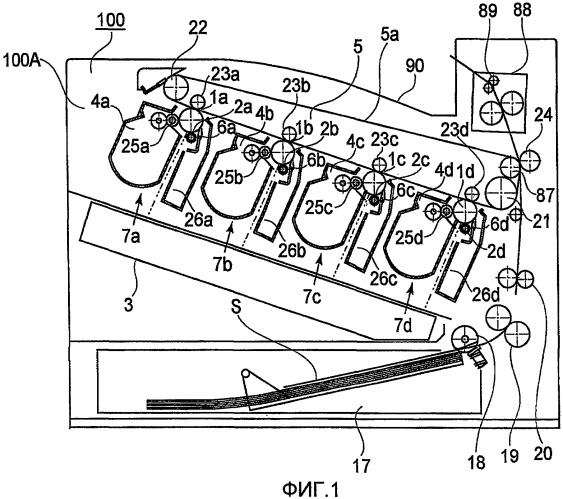

На фиг.1 показан общий вид электрофотографического цветного устройства формирования изображений согласно варианту реализации настоящего изображения;

на фиг.2 показан вид в поперечном разрезе картриджа;

на фиг.3а показана иллюстрация операции установки технологического картриджа в основном блоке устройства;

на фиг.3b показана иллюстрация операции установки технологического картриджа в основном блоке устройства;

на фиг.3c показана иллюстрация операции установки технологического картриджа в основном блоке устройства;

на фиг.4 показана опорная конструкция проявочного ролика;

на фиг.5 показана конструкция муфты Олдхема;

на фиг.6а показана муфта Олдхема в поперечном разрезе;

на фиг.6b показана муфта Олдхема в поперечном разрезе;

на фиг.7а показан вид конструкции соединения технологического картриджа и основного блока устройства;

на фиг.7b показан вид конструкции соединения технологического картриджа и основного блока устройства;

на фиг.8а показано положение муфты Олдхема во время установки технологического картриджа по первому варианту реализации в основной блок устройства формирования изображения;

на фиг.8b показано положение муфты Олдхема во время установки технологического картриджа по первому варианту реализации в основной блок устройства формирования изображения;

на фиг.9а показано положение муфты Олдхема во время установки технологического картриджа по первому варианту реализации в основной блок устройства формирования изображения;

на фиг.9b показано положение муфты Олдхема во время установки технологического картриджа по первому варианту реализации в основной блок устройства формирования изображения;

на фиг.9c показано положение муфты Олдхема во время установки технологического картриджа по первому варианту реализации в основной блок устройства формирования изображения;

на фиг.10а показано положение муфты Олдхема во время позиционирования в основном блоке устройства формирования изображения относительно технологического картриджа по первому варианту реализации;

на фиг.10b показано положение муфты Олдхема во время позиционирования технологического картриджа по первому варианту реализации в основном блоке устройства формирования изображения;

на фиг.10с показано положение муфты Олдхема во время позиционирования технологического картриджа по первому варианту реализации в основном блоке устройства формирования изображения;

на фиг.11а показано положение муфты Олдхема во время установки технологического картриджа по второму варианту реализации в основной блок устройства формирования изображения;

на фиг.11b показано положение муфты Олдхема во время установки технологического картриджа по второму варианту реализации в основной блок устройства формирования изображения;

на фиг.12а показано положение муфты Олдхема во время установки технологического картриджа по второму варианту реализации в основной блок устройства формирования изображения;

на фиг.12b показано положение муфты Олдхема во время установки технологического картриджа по второму варианту реализации в основной блок устройства формирования изображения;

на фиг.13а показано положение муфты Олдхема во время позиционирования технологического картриджа по второму варианту реализации в основном блоке устройства формирования изображения;

на фиг.13b показано положение муфты Олдхема во время позиционирования технологического картриджа по второму варианту реализации в основном блоке устройства формирования изображения;

на фиг.14а показано положение муфты Олдхема во время позиционирования технологического картриджа по второму варианту реализации в основном блоке устройства формирования изображения;

на фиг.14b показано положение муфты Олдхема во время позиционирования технологического картриджа по второму варианту реализации в основном блоке устройства формирования изображения;

на фиг.15а показано положение муфты Олдхема во время формирования изображения по второму варианту реализации;

на фиг.15b показано положение муфты Олдхема во время формирования изображения по второму варианту реализации;

на фиг.16 показана фигура, демонстрирующая электрофотографическое устройство формирования изображения по третьему варианту реализации;

на фиг.17 показано положение установки технологического картриджа по третьему варианту реализации в основной блок устройства формирования изображения;

на фиг.18а показано положение установки технологического картриджа по третьему варианту реализации в основной блок устройства формирования изображения;

на фиг.18b показано положение установки технологического картриджа по третьему варианту реализации в основной блок устройства формирования изображения;

на фиг.18c показано положение установки технологического картриджа по третьему варианту реализации в основной блок устройства формирования изображения;

на фиг.19 показано положение установки технологического картриджа по третьему варианту реализации в основной блок устройства формирования изображения;

на фиг.20а показано положение муфты Олдхема во время установки технологического картриджа по четвертому варианту реализации в основной блок устройства формирования изображения;

на фиг.20b показано положение муфты Олдхема во время установки технологического картриджа по четвертому варианту реализации в основной блок устройства формирования изображения;

на фиг.21а показано положение муфты Олдхема во время установки технологического картриджа по четвертому варианту реализации в основной блок устройства формирования изображения;

на фиг.21b показано положение муфты Олдхема во время установки технологического картриджа по четвертому варианту реализации в основной блок устройства формирования изображения;

на фиг.22а показано положение муфты Олдхема во время позиционирования технологического картриджа по четвертому варианту реализации в основном блоке устройства формирования изображения;

на фиг.22b показано положение муфты Олдхема во время позиционирования технологического картриджа по четвертому варианту реализации в основном блоке устройства формирования изображения.

Наилучший способ реализации изобретения

Первый вариант реализации

Далее будут описаны технологический картридж и электрофотографическое цветное устройство формирования изображений (устройство формирования изображений) по первому варианту реализации настоящего изображения.

Общая компоновка устройства формирования изображений

Во-первых, со ссылкой на фиг.1 будет описана общая компоновка устройства формирования изображений. Кроме того, на фиг.1 показана общая компоновка устройства формирования изображений по настоящему варианту реализации.

Со ссылкой на фиг.1 сначала будет приведено описание общей компоновки электрофотографического устройства формирования изображений (устройства формирования изображений) 100. Как показано на фиг.1, четыре устанавливаемых с возможностью съема технологических картриджа 7 (7а, 7b, 7c, 7d) устанавливаются на задней стороне установочным элементом (не показан) с передней стороны фигуры. На фиг.1 технологический картридж 7 наклонен и помещен бок о бок в горизонтальном направлении в основном блоке устройства 100А.

В каждом технологическом картридже 7 имеется электрофотографический светочувствительный барабан (светочувствительный барабан) 1 (1a, 1b, 1c, 1d) и заряжающий ролик 2 (2a, 2b, 2c, 2d), проявочный ролик 25 (25a, 25b, 25c, 25d) и обрабатывающие средства, такие как очищающий элемент 6 (6a, 6b, 6c, 6d), которые размещаются как одно целое вокруг светочувствительного барабана 1. Заряжающий ролик 2 предназначен для того, чтобы равномерно заряжать поверхность светочувствительного барабана 1, а проявочный ролик 25 предназначен для проявления и визуализирования скрытого изображения, сформированного на светочувствительном барабане тонером. Очищающий элемент 6 предназначен для удаления проявителя, остающегося на светочувствительном барабане 1 после переноса на носитель записи проявленного изображения, сформированного на светочувствительном барабане 1.

Под технологическим картриджем 7 помещается сканирующий узел 3, предназначенный для осуществления избирательного экспонирования светочувствительного барабана на основе данных об изображении с формированием таким образом скрытого изображения на светочувствительном барабане 1.

Кассета 17, которая содержит носитель записи S, устанавливается в нижней части основного блока 100А устройства. В основном блоке устройства А предусмотрено средство подачи носителя записи, предназначенное для подачи носителя записи S вверх. Более подробно, предусмотрены подающий ролик 18, выполняющий отделение и подачу находящихся в кассете 17 носителей записи S по одному, пара передаточных роликов 19, предназначенных для продвижения носителей записи S, и пара сдерживающих роликов 20, предназначенная для обеспечения синхронизации между носителями синхронизации S и скрытым изображением, сформированным на светочувствительном барабане 1. Промежуточный передаточный узел 5, в качестве промежуточного передаточного средства, предназначенного для переноса изображения из тонера, сформированного на светочувствительном барабане 1 (1a, 1b, 1c, 1d), помещается над технологическим картриджем 7 (7a, 7b, 7c, 7d).

Промежуточный передаточный 5 узел включает в себя приводной ролик 21 и натяжной ролик 22, ролики 23 первичного переноса, помещенные напротив каждого светочувствительного барабана 1 (23a, 23b, 23c, 23d), ролик 24 вторичного переноса, противостоящий ролик 87, находящийся в положении напротив ролика 24 вторичного переноса, и промежуточную ленту 5а переноса, протянутую вокруг этих роликов. Промежуточная лента 5а переноса пропущена таким образом, что все светочувствительные барабаны могут находиться напротив нее и соприкасаться с ней, и за счет подачи напряжения на ролик 23 первичного переноса она осуществляет первичный перенос со светочувствительного барабана 1 на промежуточную ленту 5а переноса. Путем прикладывания напряжения между противостоящим роликом 87, расположенным в промежуточной ленте 5а переноса, и роликом 24 вторичного переноса производится перенос тонера с промежуточной ленты 5а переноса на носитель записи S.

В случае формирования изображения каждый светочувствительный барабан 1 вращается и светочувствительный барабан 1, равномерно заряженный заряжающим роликом 2, подвергается избирательному воздействию сканирующего узла 3. При этом на светочувствительном барабане 1 формируется скрытое электростатическое изображение. Скрытое изображение проявляется проявочным роликом 25. При этом на каждом светочувствительном барабане формируется цветное проявленное проявителем изображение. Синхронно с этим формированием изображения пара сдерживающих роликов 20 подает носитель записи S в положение вторичного переноса, в котором противостоящий ролик 87 и ролик 24 вторичного переноса, находящиеся напротив друг друга, пропускают между собой промежуточную ленту 5а переноса. За счет приложения к ролику 24 вторичного переноса напряжения смещения для переноса изображения каждое цветное порошковое изображение на промежуточной ленте 5а переноса переносится вторичным образом на носитель записи S. Благодаря этому на носителе записи S формируется цветное изображение. Носитель записи S с цветным изображением нагревают и прижимают закрепляющей частью 88, после чего порошковое изображение закрепляется. После этого носитель записи S выводят в выводную часть 90 выводными роликами 89. Закрепляющая часть 88 располагается в верхней части основного блока 100А устройства.

Технологический картридж

Далее со ссылкой на фиг.2 будет описан технологический картридж 7 по этому варианту реализации. На фиг.2 показана основная часть картриджа 7 в поперечном разрезе, в котором содержится проявитель (тонер). Технологический картридж 7а, который содержит тонер желтого цвета, технологический картридж 7b, который содержит тонер ярко-красного цвета, технологический картридж 7с, который содержит тонер голубого цвета, и технологический картридж 7d, который содержит тонер черного цвета, имеют аналогичную конструкцию.

Технологический картридж 7 содержит узел 26 (26а-26b) барабана, содержащий светочувствительный барабан 1, заряжающий ролик 2, очищающий элемент 6 и проявочный узел 4 (4а-4d), который имеет проявочный элемент.

Светочувствительный барабан 1 поддерживается с возможностью вращения посредством держателя (не показан) в очищающей раме 27 узла барабана 26. Заряжающий ролик 2 и очищающий элемент 6 располагаются вокруг светочувствительного барабана 1. Остаточный тонер, удаленный очищающим элементом 6 с поверхности светочувствительного барабана, падает в камеру 27а для удаленного тонера. Путем передачи движущей силы приводного электродвигателя (не показан), который является движущим источником узла 26 барабана, производится вращение светочувствительного барабана 1 в соответствии с операцией формирования изображения. Держатель 28 заряжающего ролика может перемещаться относительно очищающей рамы 27 в направлении, указанном стрелкой D. Вал 2j заряжающего ролика установлен с возможностью вращения в держателях 28 заряжающего ролика, и держатель 28 заряжающего ролика прижимается нажимным элементом 46 заряжающего ролика 46 к светочувствительному барабану 1.

Проявочный узел 4, который является проявочным устройством, содержит проявочный ролик 25, который может вращаться в направлении, указанном стрелкой В, и который контактирует со светочувствительным барабаном 1, и раму 31 проявочного устройства. Проявочный ролик 25 поддерживается с возможностью вращения рамой 31 проявочного устройства посредством несущих элементов 32 (32R и 32L), установленных на концах рамы 31 проявочного устройства. Возле проявочного ролика 25 в направлении, указанном стрелкой С, вращается ролик 34 подачи тонера, находящийся в контакте с проявочным роликом 25 и проявочной лопаткой 35, предназначенной для регулирования слоя тонера на проявочном ролике 25. Предусмотрено наличие элемента 36 доставки тонера, предназначенного для перемешивания тонера, содержащегося на участке 31а хранения тонера рамы проявочного устройства 31, и для подачи тонера к ролику 34 подачи тонера.

Проявочный узел 4 соединяется с узлом 26 барабана, который может вращаться со своим центром, совмещенным с осью 37R, 37L, зацепляющейся с отверстием 32Rb, 32Lb несущего элемента 32R, 32L. Во время формирования изображения в технологическом картридже 7, когда проявочный узел поджимается нажимной пружиной 38, он поворачивается вокруг осей 37R, 37L, а проявочный ролик контактирует со светочувствительным барабаном 1.

Монтажный механизм для установки технологического картриджа в основном блоке устройства формирования изображения

Далее со ссылкой на фиг.3 будет описан механизм для установки технологического картриджа 7 согласно настоящему изобретению в основной блок 100А устройства.

На фиг.3а показано положение перед установкой технологического картриджа 7 в основном блоке устройства 100А. На фиг.3а технологический картридж 7 вводится в направлении, указанном стрелкой Е, через проем 82b в передней боковой пластине 82 основного блока 100А устройства и устанавливается. В данном случае направление Е является продольным направлением технологического картриджа 7. Продольное направление технологического картриджа 7 соответствует аксиальному направлению светочувствительного барабана 1 и является также аксиальным направлением проявочного ролика 25. Во время операции установки, в то время, когда направляющая часть 27b, выполненная как одно целое с очищающей рамой 27 технологического картриджа 7, направляется за счет положения, в котором она установлена на направляющую часть 81а направляющего элемента 81, предусмотренного в основном блоке 100А устройства, она устанавливается в направлении, указанном стрелкой Е. Направляющий элемент 81 является установочным элементом, предназначенным для съемной установки технологического картриджа 7.

На фиг.3b показано положение, при котором технологический картридж 7 устанавливается на задней пластине 83 в направлении установки. В то время, когда технологический картридж 7 продвигается в направлении, указанном стрелкой Е, участок 27с примыкания, выполненный как одно целое с очищающей рамой 27, входит в контакт с задней пластиной 83 основного блока 100А устройства, благодаря чему технологический картридж 7 вставляется в заднюю пластину 83. При этом устанавливается положение относительно продольного направления технологического картриджа 7, однако в этом положении технологический картридж 7 позиционирован в основном блоке устройства 100А не полностью. Более конкретно, технологический картридж 7 не позиционирован по направлению вверх-вниз (направлению, пересекающему продольное направление технологического картриджа 7). Светочувствительный барабан 1 не соприкасается также с передаточной лентой 5а промежуточного узла 5.

На фиг.3с показано положение, при котором технологический картридж 7 полностью вставлен в основной блок 100А устройства. После установки технологического картриджа 7 на задней пластине 83 в продольном направлении, подвижные элементы 84R, 84L, предусмотренные в основном блоке 100А устройства, нажимают на предназначенную для поджима часть 27Ld, 27Rd, выполненную как одно целое с очищающей рамой 27, в направлении, указанном стрелкой F. Подвижные элементы 84R и 84L перемещаются взаимосвязанно с открывающейся и закрывающейся крышкой (не показана), предусмотренной на основном блоке 100А устройства. При установке технологического картриджа 7 открывающаяся и закрывающаяся крышка (не показана) открывает и закрывает проем (не показан), предусмотренный в основном блоке 100А устройства. Позиционирующие части 27Re, 27Le, выполненные как одно целое с очищающей рамой 27, входят в контакт с участком 82а примыкания передней пластины 82 основного блока 100А устройства и с участком 83а примыкания задней пластины 83 соответственно, так что технологический картридж 7 позиционируется относительно направления вверх-вниз. При этом технологический картридж 7 полностью позиционируется в основном блоке 100А устройства. Кроме того, в этом положении светочувствительный барабан 1 и лента 5а переноса также контактируют друг с другом.

Другими словами, задняя пластина 83, примыкающая к участку 27в примыкания, является частью позиционирования в отношении продольного направления технологического картриджа 7. Участки 82а, 83а примыкания, примыкающие к частям позиционирования 27Re, 27Le, являются частями позиционирования основного блока, предназначенными для позиционирования технологического картриджа 7 по направлению вверх-вниз.

Когда технологический картридж 7 входит внутрь основного блока 100А устройства, подвижные элементы 84R, 84L могут занять первое положение (положение, показанное на фиг.3а), которое допускает это вхождение. Конкретнее, в первом положении подвижные элементы 84R, 84L занимают положение, при котором они не выступают из направляющей 81а, так что ничто не может препятствовать вхождению технологического картриджа 7. В это время открывающаяся и закрывающаяся крышка (не показана) находится в положении, предусматривающем открывание проема (не показан). Подвижные элементы 84R, 84L могут занять второе положение (положение, показанное на фиг.3с), предусматривающее поджим технологического картриджа 7 в направлении, пересекающем продольное направление (направление вхождения) технологического картриджа 7, для того, чтобы позиционировать технологический картридж 7 в участке позиционирования основного блока. Более конкретно, подвижные элементы 84R, 84L находятся в положении, при котором они выступают из направляющей 81а. В это время открывающаяся и закрывающаяся крышка (не показана) находится в положении, предусматривающем закрывание проема (не показан). Она перемещается в положение закрывания из положения открывания открывающейся и закрывающейся крышки с целью высвобождения, более конкретно так, что подвижные элементы 84R и 84L переходят во второе положение из первого положения. Конкретнее, в то время, когда технологический картридж 7, показанный на фиг.3а, устанавливается в продольном направлении, он может быть помещен с промежутком между светочувствительным барабаном 1 и лентой 5а переноса, и поэтому светочувствительный барабан 1 и лента 5а переноса не трутся друг о друга. Светочувствительный барабан 1 может быть приведен в контакт с передаточной лентой 5а путем перемещения подвижного элемента 84R, 84L во второе положение из первого положения.

Опорная конструкция проявочного ролика в технологическом картридже и муфта Олдхема

Далее со ссылкой на фиг.4-6 будет описана эта конструкция и опорная конструкция проявочного ролика 25 с использованием муфты Олдхема в качестве соединительного элемента вала в технологическом картридже 7 согласно настоящему варианту реализации. На фиг.4 показан один продольный конец опорной части проявочного ролика 25. На фиг.4 вал 25j проявочного ролика 25 находится в зацеплении с возможностью вращения со внутренней поверхностью несущей части 32Lc, выполненной как одно целое с несущим элементом 32L. Между резиновой частью 25g проявочного ролика 25 и несущей частью 32Lc помещен регулирующий ролик 47, предназначенный для регулирования степени контакта светочувствительного барабана 1 с проявочным роликом 25, который зацепляется с возможностью вращения с валом 25j проявочного ролика. Хотя до сих пор была описана опорная конструкция на одном продольном конце проявочного ролика 25, несущая часть, составляющая одно целое с несущим элементом, помещена также на другом конце в продольном направлении и зацепляется с возможностью вращения с другим концом вала проявочного ролика.

Далее со ссылкой на фиг.5 и 6 будет описана конструкция муфты Олдхема 48, которая является соединительным элементом вала согласно настоящему варианту реализации. В данном случае при описании конструкции муфты Олдхема 48 несущий элемент 32L опущен.

На фиг.5 муфта Олдхема 48 содержит элемент зацепления 48а ведомой стороны, промежуточный элемент зацепления 48b
