ФТЕИ. и,- оХ}АМ„

4МФт Фн М А

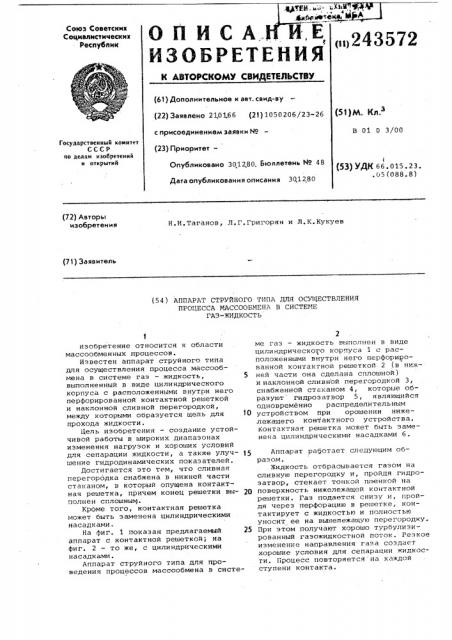

ОПИСА ИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 210166 (21) 1050206/23-26 (5 ) М. KB.

3 с присоединением заявки Hо (23) Приоритет—

В 01 D 3/00

Государственный комитет

СССР по делам изобретений и открытий ( (53) УДК 66.015.23.

05(088 8) Опубликовано 301280, Бюллетень Йо 48

Дата опубликования описания 301280 (7?) Авторы изобретения

Н. И. Таганов, Л. Г. Григорян и Л. К. Кукуев (71) Заявитель (54) AHIIAPAT СТРУЙНОГО ТИПА ДЛЯ ОСУЩЕСТВЛЕНИЯ

ПРОЦЕССА МАССООБМЕНА В CHCTENE

FA3-ЖИДКОСТЬ

Изобретение относится к области массообменных процессов.

Известен аппарат струйного типа для осуществления процесса массообмена в системе газ — жидкость, 5 выполненный в виде цилиндрического корпуса с расположенными внутри него перфорированной контактной решеткой и наклонной сливной перегородкой, между которыми образуется щель для 1О прохода жидкости.

Цель изобретения — создание устойчивой работы в широких диапазонах изменения нагрузок и хороших условий для сепарации жидкости, а также улучшение гидродинамических показателей.

Достигается зто тем, что сливная перегородка снабжена в нижней части стаканом, в который опущена контактная решетка, причем конец решетки вы- 29 полнен сплошныь .

Кроме того, контактная решетка может быть заменена цилиндрическими насадками.

На фиг. 1 показан предлагаемый 25 аппарат с контактной решеткой; на фиг. 2 — то же, с цилиндрическими насадками.

Аппарат струйного типа для проведения процессов массообмена в системе гаэ — жидкость выполнен в виде цилиндрического корпуса 1 с расположенными внутри него перфорированной контактной решеткой 2 (в нижней части она сделана сплошной) и наклонной сливкой перегородкой 3, снабженной стаканом 4, которые образуют гидрозатвор 5, являющийся одновременно распределительным устройством при орошении нижележащего контактного устройства.

Контактная решетка может быть заменена цилиндрическими насадками 6.

Аппарат работает следующим образом.

Жидкость отбрасывается газом на сливную перегородку и, пройдя гидрозатвор, стекает тонкой пленкой на поверхность нижележащей контактной решетки. Газ подается снизу и, пройдя через перфорацию в решетке,. контактирует с жидкостью и полностью уносит ее на вышележащую перегородку.

При этом получают хорошо турбулизированный гаэожидкостной поток. Резкое изменение направления газа создает хорошие условия для сепарации жидкости. Процесс повторяется на каждой ступени контакта.

243572

Формула изобретения

1. Аппарат струййого типа для осуществления процесса .массобмена в системе газ - жидкость, выполненный л виде цилиндрического корпуса с расположенными внутри него перфори рованной контактной решеткой и наклонйой сливной перегородкой, о т— а.я ч .а..ю щ..и и с я тем что, с целью создания;;устойчивой . работы аппарата в широких диапазонах изменения нагрузок, хороших условий для сепарации жидкости и улучшения гидродинамических показателей, слнвная перегородка снабжена в нижней части стаканом, в который опущена контакт ная решетка, конец которой выполнен сплошным.

2. Аппарат по п.1, о т л и ч а ющ и .й с я тем, что контактная решетка заменена цилиндрическими насадками.

243572

Составитель A.Âoëîñåâè÷

Редактор Е.Месропова Техред М,Кузьма Корректор И. Муска

Заказ 9257/75 Тираж 809 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
