Реферат

Большое разнообразие покрытий архитектурных проемов уже предлагалось в прошлом, включающее в себя шторы для уменьшения или, по существу, исключения прохождения света через архитектурные проемы, подъемные экраны и тому подобное. Устройство материала покрытия предлагалось во многих отличающихся формах, например плоский лист, сворачиваемый в рулон и разворачиваемый из рулона, щелевые или поворотные жалюзи, гофрированные листы, которые можно раздвигать и втягивать, и различные многослойные устройства.

В общем, основной корпус шторы, образующий фиксированный концевой брусок, устанавливают над архитектурным проемом или на одной его стороне. Покрытие продолжается от основного корпуса к вспомогательному перемещающемуся бруску, который можно протянуть от основного корпуса поперек архитектурного проема так, что покрытие покрывает архитектурный проем. Боковые направляющие могут создавать вдоль каждой боковой стороны архитектурного проема перпендикулярными продольной оси основного корпуса, но продолжающимися в направлении развертывания и втягивания покрытия. Боковые направляющие могут содержать жесткую конструкцию некоторого вида, или просто образовываться устройством шнура.

В общем, покрытия, такие как описанные выше, сталкиваются с проблемой в том, что их сравнительно сложно устанавливать. Основной корпус является сравнительно большим для размещения втянутого материала покрытия и каких-либо втягивающих пружин. Необходимо прочно крепить основной корпус над архитектурным проемом. Также сборная конструкция различных компонентов на площадке может являться несколько сложной, требующей точных измерений и установки различных компонентов в нужное положение.

Настоящей прикладной задачей является создание различных признаков, посредством которых одна или несколько вышеупомянутых проблем могут преодолеваться или, по меньшей мере, уменьшаться.

Согласно настоящему изобретению создан концевой брусок для втягивающегося покрытия на вращающемся цилиндре, концевой брусок, включающий в себя продольный кожух, вращающийся цилиндр в кожухе, установленный для вращения относительно кожуха вокруг продольной оси так, чтобы покрытие наматывалось на вращающийся цилиндр и сматывалось с него, спиральную пружину, продолжающуюся вдоль продольной оси между первым и вторым концами, причем первый конец спиральной пружины выполнен вращательно фиксированным относительно кожуха и второй конец спиральной пружины выполнен вращательно фиксированным относительно вращающегося цилиндра, при этом, когда вращающийся цилиндр вращается для разматывания покрытия, спиральная пружина разматывается и создает возвратный крутящий момент для обратного наматывания покрытия и, по меньшей мере, один первый или второй конец являются свободными для осевого перемещения, чтобы, когда спиральная пружина разматывалась, спиральная пружина выдвигалась по длине вдоль оси и по существу не раздвигалась радиально.

Посредством предоставления возможности спиральной пружине раздвигаться в направлении ее оси, или в продольном направлении, в то время как она натягивается в процессе развертывания покрытия, исключается обычное радиальное или диаметральное расширение пружины предшествующих покрытий. Это предоставляет возможность создания вращающегося цилиндра и/или кожуха меньшего диаметра. В результате может быть создан более компактный концевой брусок.

Концевой брусок может крепиться на одном крае периметра архитектурного проема или, поскольку может быть создан компактным или миниатюризованной формы, может образовывать перемещаемый концевой брусок, перемещающийся поперек архитектурного проема в процессе развертывания покрытия.

Для получения дополнительного уменьшения размера также предложено уменьшение жесткости спиральной пружины в сравнении с устройствами существующего уровня техники. В частности, предложено, чтобы спиральная пружина была установлена с жесткостью, достаточной только для вращения вращающегося цилиндра для втягивания покрытия, например, с преодолением любого сопротивления трения. Нет необходимости для спиральной пружины втягивать покрытие, преодолевая при этом вес покрытия или какого-либо концевого бруска на его противоположной стороне. В этом отношении настоящее изобретение также предлагает устройство, в котором другие компоненты крепят покрытие в одном или нескольких развернутых или втянутых положениях. Таким образом, от спиральной пружины не требуется выполнения поддержания положения покрытия. На пользователя, или возможно автоматизированный механизм, может быть возложено перемещение положений концов покрытия, при этом спиральная пружина просто создает достаточное усилие для наматывания покрытия на вращающийся цилиндр в концевом бруске.

Согласно настоящему изобретению может быть создано устройство архитектурного покрытия, содержащее два боковых бруска для установки параллельно соответственно на каждой боковой стороне архитектурного проема, два концевых бруска для установки параллельно друг другу и перпендикулярно двум боковым брускам и покрытия, продолжающегося между двумя концевыми брусками. По меньшей мере, один из концевых брусков включает в себя кожух и подпружиненный вращающийся цилиндр, установленный с возможностью вращения вдоль продольной оси, покрытие, прикрепленное к вращающемуся цилиндру, и вращающийся цилиндр, подпружиненный для наматывания покрытия на вращающийся цилиндр. Боковые бруски оснащены устройством для несения и поддержания одного или обоих концевых брусков в любом положении вдоль по длине отрезков боковых брусков так, чтобы подпружинивание вращающегося цилиндра было достаточным для преодоления сопротивления силы трения втягиванию покрытия и наматывания покрытия на вращающийся цилиндр.

Таким путем концевой брусок, включающий в себя вращающийся цилиндр, может быть существенно уменьшен в размере.

Для поддержания перемещаемого концевого бруска в нужном положении перемещаемый концевой брусок может оборудоваться на каждом соответствующем конце продольного несущего элемента бруска направляющей для шнура, такой как сквозное отверстие. Шнур продолжается от одного конца продольного несущего элемента бокового бруска до противоположного конца продольного несущего элемента другого бокового бруска, проходя через две направляющих перемещаемого концевого бруска.

Этим создается, в частности, в результате изменения направления шнура через направляющие сопротивление трения перемещению концевого бруска вдоль по двум боковым брускам.

Для усовершенствования устройства второй шнур может аналогично выпускаться из первого конца продольного несущего элемента другого бокового бруска к противоположному концу продольного несущего элемента первого бокового бруска, проходя на своем пути вдоль по перемещаемому концевому бруску в противоположном направлении к первому шнуру.

Оба шнура могут проходить через одни направляющие перемещаемого концевого бруска, или перемещаемый концевой брусок может оснащаться соответствующими направляющими для двух шнуров.

В случае если создают несколько перемещаемых концевых брусков, соответствующие шнуры могут создавать для соответствующих перемещаемых концевых брусков. Альтернативно является возможным использование шнуров совместно между разными перемещаемыми концевыми брусками.

Шнуры могут крепить к концам боковых брусков посредством пружин.

Предпочтительно выполнение концов перемещаемых концевых брусков с возможностью взаимодействия с профилем боковых брусков такого, чтобы концы концевых брусков направлялись боковыми брусками.

В частности, предпочтительно удержание перемещаемых концевых брусков взаимодействием между их концами и боковыми брусками от перемещения из архитектурного проема.

Предпочтительно два боковых бруска выполняют как швеллерные профили, обращенные друг другу поперек архитектурного проема. Концы концевых брусков могут выступать в швеллерные профили, чтобы концевые бруски удерживались от перемещения из архитектурного проема.

Также шнуры могут скрываться из вида с выпуском их в швеллерные профили.

Согласно настоящему изобретению создана сборная конструкция покрытия архитектурного проема, имеющая два боковых бруска для параллельной установки на противоположных соответствующих сторонах архитектурного проема и, по меньшей мере, один перемещаемый концевой брусок, продолжающийся перпендикулярно между двумя боковыми брусками, чтобы быть перемещаемым вдоль по боковым брускам, в которой создано устройство шнура, который продолжается вдоль по боковым брускам и перемещаемому концевому бруску, чтобы надежно крепить перемещаемый концевой брусок в любом положении на двух боковых брусках, в котором он располагается, устройство шнура, также крепящее каждый конец перемещаемого концевого бруска к соответствующему боковому бруску, так, чтобы когда два боковых бруска и перемещаемый концевой брусок не прикреплены примыкающими к архитектурному проему, два боковых бруска и перемещаемый концевой брусок оставались скрепленными вместе, как единая сборная конструкция.

Это предоставляет пользователю возможность удобного монтажа, поскольку сборка на площадке не является необходимой.

Предпочтительно, когда два боковых бруска и перемещаемый концевой брусок не прикреплены к архитектурной конструкции, перемещаемый концевой брусок могут переориентировать относительно двух боковых брусков, чтобы он стал по существу параллельным двум боковым брускам.

Таким образом, общий размер сборной конструкции может уменьшаться для хранения или транспортировки.

Два боковых бруска и перемещаемый концевой брусок могут быть сложены вместе параллельными и примыкающими друг к другу в компактном устройстве. Поскольку два боковых бруска и перемещаемый концевой брусок остаются скрепленными вместе как единая сборная конструкция посредством устройства шнура, пользователю просто переориентировать их в готовое для монтажа положение.

В случае если создан дополнительный перемещаемый концевой брусок или фиксированный концевой брусок, дополнительный перемещаемый концевой брусок или фиксированный концевой брусок могут аналогично крепиться вместе с двумя боковыми брусками посредством устройства шнура и быть перемещаемыми для переориентации, чтобы становиться параллельным другим брускам.

Предпочтительно сборную конструкцию создают, по меньшей мере, с одной упаковочной защелкой, выполненную с возможностью удержания двух боковых брусков и, по меньшей мере, одного перемещаемого концевого бруска, примыкающими и параллельными друг другу.

Это обеспечивает удобный способ удержания всех компонентов вместе для хранения и/или транспортировки.

Предпочтительно создают две упаковочные защелки. Каждая из упаковочных защелок может иметь возможность скольжения вдоль по перемещаемому концевому бруску и сцепления с соответствующим одним из двух боковых брусков, когда перемещаемый концевой брусок продолжается перпендикулярно между двумя боковыми брусками, чтобы, по существу, жестко скреплять, по меньшей мере, один перемещаемый концевой брусок между двумя боковыми брусками.

Таким образом, с устройством двух боковых брусков с обоих концов перемещаемого концевого бруска упаковочные защелки могут использовать для скрепления устройства как жесткой конструкции. Эта жесткая конструкция готова к монтажу на архитектурный проем и облегчает перемещение и монтаж конструкции.

В случае если не создают дополнительный перемещаемый концевой брусок или фиксированный брусок, предпочтительно упаковочные защелки аналогично скользят вдоль по перемещаемому концевому бруску или фиксированному концевому бруску, в то время как такой дополнительный перемещаемый концевой брусок или фиксированный концевой брусок держится примыкающим и параллельным упомянутому первым перемещаемому концевому бруску.

Предпочтительно упаковочные защелки выполнены с возможностью пружинно защелкиваться вокруг части периметра перемещаемого концевого бруска так, чтобы с двумя боковыми брусками, установленными на противоположных соответствующих сторонах архитектурного проема, упаковочная защелка могла расцепляться с перемещаемым концевым бруском.

Таким образом, после установки сборной конструкции в архитектурный проем упаковочные защелки могут сдвигать внутрь так, чтобы расцепить их с соответствующими боковыми брусками и убрать от перемещаемого концевого бруска, чтобы оставить сборную конструкцию готовой к использованию. Где оборудован второй перемещаемый концевой брусок, предпочтительно упаковочные защелки аналогично защелкиваются вокруг части периметра второго перемещаемого концевого бруска.

Предпочтительно сборная конструкция дополнительно содержит упаковочную трубу, в которой можно хранить два боковых бруска и перемещаемый концевой брусок с ориентацией параллельно один другому.

В случае если оборудованы упаковочные защелки, они предпочтительно также подходят к упаковочной трубе, при этом скрепляя бруски вместе.

Предпочтительно устройство шнура содержит шнур, и шнур может иметь концевые участки, продолжающиеся вдоль по каждому из двух боковых брусков, и промежуточный участок, продолжающийся через перемещаемый концевой брусок.

В одном варианте осуществления шнур продолжается от первого конца первого бокового бруска вдоль по длине отрезка этого бокового бруска, затем продолжается через перемещаемый концевой брусок к противоположному второму боковому бруску и затем продолжается вдоль по длине отрезка этого противоположного второго бокового бруска ко второму концу этого противоположного второго бокового бруска, противоположного первому концу первого бокового бруска, из которого он появился.

Второй шнур могут оснащать продолжающимся аналогичным способом от второго бокового бруска от его первого конца к первому боковому бруску на его второй конец.

Шнуры предпочтительно оборудуют с некоторым натяжением.

Предпочтительно сборная конструкция дополнительно включает в себя пружину, фиксирующую конец шнура к одному из двух боковых брусков, при этом позволяя оттягивать шнур от двух боковых брусков на величину, ограниченную эластичностью пружины.

В случае если оборудован второй шнур, он также может иметь пружину на одном конце.

Пружина или пружины предоставляют возможность некоторого перемещения между перемещаемым концевым бруском и боковыми брусками, будучи при этом скрепленными вместе как единая сборная конструкция. Это перемещение может быть достаточным, чтобы позволять переориентацию брусков, описанную выше, или достаточным просто для предоставления возможности доступа к боковым брускам для обеспечения регулировки шнуров, что будет рассмотрено ниже.

Предпочтительно сборная конструкция дополнительно включает в себя регулирующий механизм для регулируемого крепления конца шнура к одному из двух боковых брусков, причем регулирующий механизм, избирательно перемещаемый между первым режимом, в котором избыточный отрезок шнура создан между перемещаемым концевым бруском и двумя боковыми брусками, и вторым режимом, в котором избыточный отрезок шнура выбирают.

Это создает удобный способ оснащения шнуром достаточной длины для предоставления возможности переориентации брусков и упаковки, описанной выше. Предпочтительно регулирующий механизм включает в себя регулятор с возможностью скольжения вдоль по длине упомянутого одного из двух боковых брусков, причем упомянутый конец шнура прикреплен к регулятору и шнуру, продолжающемуся из регулятора, через участок, по меньшей мере, вблизи конца упомянутого одного из двух боковых брусков и к перемещаемому концевому бруску; в котором упомянутый первый режим создают регулятором, по меньшей мере, вблизи упомянутого конца упомянутого одного из двух боковых брусков, и упомянутый второй режим создают регулятором, удаленным от упомянутого конца упомянутого одного из двух боковых брусков.

Таким образом, простым скользящим перемещением регулятора вдоль по отрезку длины бокового бруска является возможным подтягивать излишнюю длину шнура, созданную для переориентации брусков. Во втором режиме длину шнура уменьшают до длины, приемлемой для обеспечения крепления перемещаемого концевого бруска в любом положении на двух боковых брусках. Предпочтительно на конце шнура оборудована пружина, и там, где это используют, это помогает сохранять приемлемое натяжение шнура.

Предпочтительно сборная конструкция дополнительно содержит средство крепления регулятора, по меньшей мере, в упомянутом первом режиме.

Защелку или винт могут оборудовать для закрепления регулятора на соответствующем бруске.

Предпочтительно сборная конструкция дополнительно включает в себя стопор, оборудованный на отрезке длины упомянутого одного из двух боковых брусков, установленный в нужное положение для остановки регулятора в положении, удаленном от упомянутого конца упомянутого одного из двух боковых брусков, на котором регулирующий механизм находится в упомянутом втором режиме.

В частности, где шнур оборудован пружиной для поддержания его натяжения, может быть сложным обеспечить, чтобы регулятор был установлен в наилучшее возможное положение для правильного натяжения в шнуре. С оборудованием стопора пользователь может легко обеспечивать нахождение регулятора в правильном положении для второго режима.

Как упоминалось выше, сборная конструкция может включать в себя второй шнур и второй регулирующий механизм для регулируемого крепления конца второго шнура к другому из двух боковых брусков. Регулирующий механизм может быть эквивалентным регулирующему механизму, рассмотренному выше.

В случае если создан второй перемещаемый концевой брусок, могут оборудовать третий и/или четвертый шнуры вместе с третьим и/или четвертым регулирующими механизмами, способом, аналогичным описанному выше.

Сборную конструкцию могут дополнительно оснащать гибким элементом покрытия, выдвигаемым из перемещаемого концевого бруска.

Элемент покрытия может представлять собой лист гибкого материала, жалюзи или гофрированную штору.

В перемещаемом концевом бруске могут размещать втягивающий механизм элемента покрытия.

Предпочтительно перемещаемый концевой брусок включает в себя вращающийся цилиндр для наматывания листа гибкого материала, и вращающийся цилиндр могут выполнять подпружиненным.

Предпочтительно одна из концевых деталей поджимающей пружины соединена с возможностью скольжения, но без возможности вращения с некруглым участком вала.

Это предоставляет возможность пружине наматываться и разматываться с изменением осевой длины и не меняясь в диаметре.

Первый край листа могут прикреплять к вращающемуся цилиндру.

Противоположный второй край листа могут прикреплять ко второму перемещаемому концевому бруску или к фиксированному концевому бруску, закрепленному к соответствующим концам двух боковых брусков.

Противоположный второй край листа могут прикреплять к дополнительному вращающемуся цилиндру, оборудованному либо в фиксированном концевом бруске, или во втором перемещаемом концевом бруске.

Боковые бруски могут включать в себя соответствующие направляющие для направления перемещения перемещаемого концевого бруска. Перемещаемый концевой брусок может иметь постоянное сечение вдоль по своей длине и концевые элементы на своих продольно противоположных концах.

Согласно настоящему изобретению также создано устройство архитектурного покрытия, имеющее два боковых бруска для параллельной установки на каждой из сторон оконного стекла и, по меньшей мере, один перемещаемый концевой брусок для установки перпендикулярно боковым брускам и продолжающийся от одного бокового бруска до другого бокового бруска, причем боковые бруски, имеющие на себе соответствующие грани, подлежащие установке на оконное стекло, двухслойную структуру прикрепления с одним из слоев, приклеенным к соответствующему боковому бруску, и другим из двух слоев, подлежащим приклеиванию к оконному стеклу, двух слоев, свободно соединяющихся друг с другом и разъединяющихся один от другого.

Два слоя предпочтительно являются креплением на липучках, например Велкро (торговая марка).

Таким путем, для каждого из боковых брусков один из двух слоев могут легко устанавливать в нужное место приклеенным к краям оконного стекла, где требуется. Установка сборной конструкции покрытия может легко получаться простой установкой в нужном месте боковых брусков напротив слоя крепления, прикрепленных к оконному стеклу, и прижатием двух слоев друг к другу. Действительно, если требуется дополнительное регулирование или ремонт сборной конструкции покрытия, боковые бруски легко могут снять с оконного стекла и перемонтировать, как требуется.

Крепежные слои создают на гранях боковых брусков, параллельных плоскости оконного стекла, креплению, к которому они подлежат, так, чтобы боковые бруски крепились непосредственно на оконное стекло.

Этот способ установки сборной конструкции покрытия на окно является особенно предпочтительным, поскольку не требует установки с врезкой или переделкой оконной рамы. Это является особенно предпочтительным в конструкциях с двойным остеклением, где оконная рама может быть важной для конструкции двойного остекления. В состав некоторых устройств существующего уровня техники делали попытки включать приспособления, вставляемые между оконным стеклом и рамой, но это нарушает изоляцию и структурную целостность окна.

Вследствие природных свойств стекла использование клея является возможным для крепления полосок без повреждения структуры стекла. Это делает особенно предпочтительным возможность установки сборной конструкции покрытия непосредственно на стекло, а не на его раму.

В случае если создан фиксированный концевой брусок, продолжающийся между соответствующими концами двух боковых брусков, пару полосок крепления, таких как крепления-липучки, используют аналогично для прикрепления концевого бруска к оконному стеклу.

Должно быть ясно, что прикрепление боковых брусков (и возможно концевого бруска) непосредственно к оконному стеклу, вместо его рамы, должно быть в чем-то непривычным для специалиста вследствие неизбежного уменьшения области просвета окна (вследствие физической протяженности боковых брусков и концевого бруска).

Посредством признаков, рассмотренных выше, могут быть созданы концевые бруски и боковые бруски существенно уменьшенной размерности. В результате, настоящим изобретением создана высоко предпочтительная сборная конструкция покрытия.

Возможно оборудование вращающимся цилиндром втягивания покрытия только одного концевого бруска. Вместе с тем при оборудовании вращающегося цилиндра на каждом из двух противоположных концов покрытия становится возможным уменьшить размер концевого бруска. В любом случае один из концевых брусков может быть фиксированным на соответствующих концах боковых брусков с другим концевым бруском, перемещаемым вдоль по боковым брускам, или, альтернативно, оба концевых бруска могут быть перемещаемыми вдоль по боковым брускам, предоставляя возможность увеличенной гибкости установки покрытия в нужное положение на архитектурном проеме.

Также является возможным создание трех или более концевых брусков с соответствующими покрытиями, продолжающимися между соседними концевыми брусками, при этом концевых брусков, оборудованных по необходимости втягивающими вращающимися цилиндрами. Таким образом, даже с концевыми брусками малого размера, имеющими ограниченную возможность хранения свернутого материала покрытия, архитектурный проем большого размера можно покрывать с использованием множества таких концевых брусков.

Настоящее изобретение является особенно пригодным для некоторых сборных готовых оконных блоков, таких как системы окон заводского изготовления. Сборные готовые оконные блоки часто имеют пластиковые элементы рамы. Они представляют критические условия для установки оконных покрытий, поскольку:

(I) любая установка оконного покрытия содержит риск нарушения целостности оконной конструкции и может исключить гарантийные претензии; и

(II) в частности, пластиковый материал оконных рам может также не иметь достаточной структурной целостности для предоставления возможности установки тяжелых конструкций. Настоящее изобретение предоставляет возможность создания легких покрытий для использования прикрепленными к оконному стеклу.

Изобретение должно стать более понятным из следующего описания, дающегося только в виде примера, со ссылками на прилагаемые чертежи, на которых:

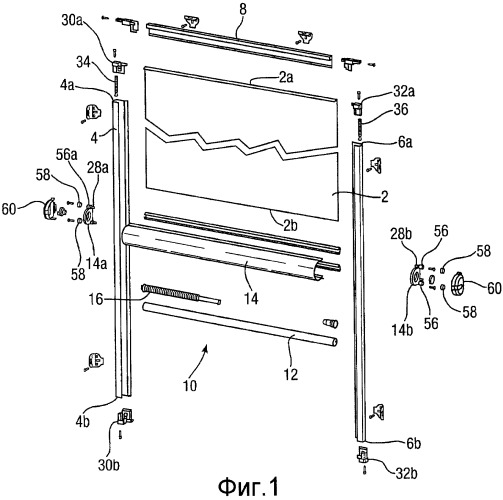

на фигуре 1 показан первый вариант осуществления настоящего изобретения;

на фигуре 2 показан второй вариант осуществления настоящего изобретения;

на фигурах 3 (a), (b) и (c) показано устройство шнура для использования в настоящем изобретении;

на фигурах 4(a) и (b) показан перемещаемый верхний брусок;

на фигурах 5, 6 и 7 показано с дополнительными подробностями подпружинивающее устройство перемещаемого верхнего бруска, показанного на фигурах 4(a) и (b);

на фигурах 8 и 9 показан монтаж для варианта осуществления, показанного на фигуре 2, на оконную раму;

на фигуре 10 показан измененный вариант осуществления, показанный на фигуре 2, собранный для упаковки;

на фигурах 11(a) и (b) показана сборная конструкция, показанная на фигуре 10, в упаковочной трубе;

на фигуре 12 показана сборная конструкция, показанная на фигуре 10, в альтернативной упаковочной трубе;

на фигуре 13 показано устройство, показанное на фигуре 10, собираемое для использования;

на фигурах 14(a) и (b) показано использование регулирующего шнура;

на фигурах 15 и 16 показана сборная конструкция, показанная на фигуре 10, скрепленная с использованием упаковочных защелок;

на фигуре 17 показана упаковочная защелка, сцепленная с боковым брусом;

на фигуре 18 показана скрепленная сборная конструкция, показанная на фигуре 16, устанавливаемая на окно;

на фигурах 19, 20 и 21 показано удаление упаковочных защелок со сборки, скрепленной с окном;

на фигуре 22 показано использование покрытия, скрепленного с окном;

на фигурах 23, 24(a) и (b) показан измененный вариант осуществления, показанный на фигуре 1, упакованный с упаковочными защелками;

на фигурах 25, 26, 27 и 28 показана сборка составляющих частей, показанных на фигуре 23, и монтаж покрытия окна на окно для использования; и

на фигурах 29 и 30 показано устройство, включающее в себя жалюзи в качестве покрытия окна.

В одном варианте осуществления настоящего изобретения покрытие может быть фиксированным относительно одного края периметра архитектурного проема посредством фиксированного или неперемещаемого концевого бруска. Это показано на фигуре 1.

Покрытие 2 создано для покрытия архитектурного проема. Первый и второй боковые брусы 4 и 6 созданы для параллельной установки на каждой из сторон архитектурного проема. В показанном варианте осуществления неперемещаемый концевой брусок 8 создан для установки таким способом, что он продолжается между двумя соответствующими концами 4a и 6a двух боковых брусков 4, 6, в общем, в перпендикулярном направлении.

С первым или верхним концевым участком 2a покрытия 2, зафиксированным на фиксированном концевом бруске 8, противоположный или нижний концевой участок 2b покрытия 2 могут натягивать в архитектурном проеме (вниз, как показано на фигуре 1) параллельно двум боковым брускам 4, 6.

Перемещаемый концевой брусок 10 прикреплен к противоположному концевому участку 2b покрытия 2, используемому для натягивания покрытия 2 в архитектурном проеме.

Как показано, перемещаемый концевой брусок 10 включает в себя вращающийся цилиндр 12, установленный с возможностью вращения в кожухе 14 и имеющий скрепленный с ним противоположный конец 2b покрытия 2. Таким образом, когда перемещаемый концевой брусок 10 перемещают к другому концевому бруску (фиксированному или неперемещаемому концевому бруску 8 в этом варианте осуществления), вращающийся цилиндр 12 может вращаться вокруг своей оси, чтобы сворачивать в рулон покрытие 2 в кожухе 14. Подпружинивающее устройство 16 (подлежит дополнительному рассмотрению ниже) создано для подпружинивания вращающегося цилиндра 12 в направлении для сворачивания покрытия 2 в рулон внутри концевого бруска 10 и кожуха 14.

Не показаны на этой фигуре натяжные шнуры 22 и 24, проложенные через перемещаемый брусок 10 для удержания перемещаемого бруска в любом необходимом положении, когда им не манипулируют для выдвижения или втягивания покрытия 2. Первый или левый натяжной шнур 22 прикреплен к верхней концевой крышке 30a посредством сжимающей пружины 34 на левом верхнем конце 4a левого бокового бруска 4 и продолжается вниз к перемещаемому бруску, через левую концевую деталь 14a кожуха вдоль по кожуху 14 к правой концевой детали 14b кожуха и вниз к концевой крышке 32b на правом нижнем конце 6b правого бокового бруска 6. Второй или правый натяжной шнур 24 прикреплен к верхней концевой крышке 32a посредством сжимающей пружины 36 на правом верхнем конце 6a правого бокового бруска 6 и продолжается вниз к перемещаемому бруску, через правую концевую деталь 14b кожуха вдоль по кожуху 14 к левой концевой детали 14a кожуха и вниз к нижней левой концевой крышке 30b на левом нижнем конце 4b левого бокового бруска 4.

На фигуре 1 показаны различные другие компоненты, используемые для прикрепления и установки различных частей варианта осуществления, показанного на фигуре 1. Вместе с тем должно быть ясно, что альтернативные устройства установки являются возможными для этого и других вариантов осуществления.

В некоторых вариантах осуществления покрытие является достаточно длинным (в направлении, в котором продолжаются боковые бруски 4, 6) для покрытия приблизительно половины архитектурного проема, или, по меньшей мере, продолжается вдоль только по половине протяженности боковых брусков 4, 6. С таким устройством возможно создание другого аналогичного покрытия 2 и перемещаемого концевого бруска 10, например, продолжающегося вверх от вторых концов 4b, 6b боковых брусков 4, 6. Конечно, возможны другие устройства, такие, в которых просто создано более длинное покрытие 2. Предпочтительно покрытие достаточно длинное для покрытия всего архитектурного проема.

На фигуре 2 показан второй вариант осуществления изобретения, сходный с первым вариантом осуществления, показанным на фигуре 1, и для которого использованы аналогичные ссылочные позиции (больше на 100) для обозначения одинаковых или аналогичных частей. Второй вариант осуществления, показанный на фигуре 2, является вариантом осуществления, в котором фиксированный концевой брусок 8 заменен дополнительным перемещаемым концевым бруском. Таким образом, первый или верхний конец 102a покрытия 102 прикреплен ко второму или верхнему вращающемуся цилиндру 118 второго перемещаемого концевого бруска 120, и противоположный второй конец 102b покрытия 102 прикреплен к первому вращающемуся цилиндру 112 первого перемещаемого концевого бруска 110.

Таким образом, первый участок покрытия 102 может втягиваться в перемещаемый концевой брусок 110, и другой участок покрытия 102 может втягиваться в другой перемещаемый концевой брусок 120. Конечно, аналогичные преимущества могут быть получены с фиксированным концевым бруском с одного конца двух боковых брусков 4, 6, но с внутренним втягивающим вращающимся цилиндром.

Преимущество присутствия двух перемещаемых концевых брусков 110, 120 с вращающимися цилиндрами состоит в том, что с покрытием 102, только частично выдвинутым, покрытие может располагаться там, где этого требует пользователь вдоль по длине отрезков боковых брусков 104, 106. Конечно, это преимущество также может быть получено с перемещаемым концевым бруском, к которому просто фиксируют конец покрытия 102, и в котором нет втягивающего вращающегося цилиндра.

Должно быть ясно, что другие аналогичные устройства могут создавать с другими типами покрытия, такими как гофрированные покрытия или жалюзи.

На фигуре 3(a) показано устройство направляющего шнура для варианта осуществления, показанного на фигуре 2, при этом показаны только направляющие шнуры для нижнего перемещаемого концевого бруска 110. Должно быть ясно, что эта конструкция направляющего шнура является одинаково применимой в других вариантах осуществления, включающих в себя варианты с перемещаемыми концевыми брусками без устройства вращающегося цилиндра.

Как показано, первый шнур 122 создан продолжающимся от первого конца 104a левого продольного элемента бокового бруска 104, через перемещаемый концевой брусок 110 и на второй конец 106b второго или левого бокового бруска 106. В этом предпочтительном варианте осуществления второй шнур 124 аналогично продолжается от первого правого верхнего конца 106a продольного элемента бокового бруска 106, затем через перемещаемый концевой брусок 110 и второй левый нижний конец 104b продольного элемента первого бокового бруска 104.

В показанных вариантах осуществления на фигурах 1 и 2 перемещаемые концевые бруски 10, 110, 120 и кожухи 14, 114, 126, соединенные с ними, каждый включает в себя левый и правый концевые детали 14a, 14b, 114a, 114b, 126a, 126b кожухов, соответственно примыкающие к левому и правому боковым брускам 4, 104, 6, 106. Концевые детали кожухов предпочтительно созданы с направляющими, которые в показанном варианте осуществления являются сквозными отверстиями 28a, 28b, 128a, 128b, 129a, 129b, через которые могут проходить натяжные шнуры 22, 122, 24, 124. Как показано, шнуры 122 и 124 оба проходят через одно сквозное отверстие 128a в левой концевой детали 114a кожуха и 128b в правой концевой детали 114b кожуха.

Вместе с тем, конечно, отдельные соответствующие сквозные отверстия могут быть созданы для каждого шнура 122 и 124. Через сквозные отверстия 128a, 128b шнуры 122, 124 имеют возможность проходить вдоль по длине отрезка перемещаемого концевого бруска 110, внутри его кожуха 114.

Это устройство обеспечивает очень устойчивую и надежную установку перемещаемого концевого бруска.

Концы шнуров 122, 124 могут крепить к левому и правому боковым брускам 104, 106 на их соответствующих верхних концевых крышках 130a, 132a посредством небольших спиральных пружин 134 и 136 соответственно. Конец шнура прикреплен к спиральной пружине, проложен через спиральную пружину и вокруг концевой крышки для прохождения вниз параллельно спиральной пружине и продолжения прокладки, как описано выше. Спиральные пружины 134, 136 создают натяжение шнуров 122, 124, что обеспечивает правильную величину сопротивления трения перемещению перемещаемого концевого бруска 110 и выполняет упомянутую выше устойчивую и надежную установку перемещаемого концевого бруска 110. Дополнительно к этому сжатие спиральных пружин 134, 136 предоставляет возможность изменения сборной конструкции от используемой конфигурации с перемещаемыми брусками 110, 120, перпендикулярными относительно ориентации левого и правого боковых брусков 104, 106, на ориентацию, в которой все бруски (перемещаемые бруски и боковые направляющие бруски) параллельны друг другу. Это является особенно полезным для упаковки и транспортировки. Аналогично, в первом варианте осуществления фиксированный брусок и перемещаемый брусок и левый и правый боковые бруски могут также ориентировать параллельно друг другу для упаковки и доставки.

Каждый перемещаемый брусок второго варианта осуществления создан с устройством натяжения шнура для его устойчивой и надежной установки. В левую и правую концевые детали 126a, 126b верхнего кожуха 126 верхнего перемещаемого бруска 120, показанного на фигуре 3(a), продернуты свои пары шнуров 138, 140 (не показаны на этой фигуре). Прокладку шнуров 138, 140 выполняют с рисунком, обратным первой паре шнуров 122, 124 для нижнего перемещаемого бруска 110. Другими словами, концы третьего и четвертого шнуров 138, 140 могут крепить к левому и правому боковым брускам 104, 106 на их соответствующих нижних концевых крышках 130b, 132b посредством небо
