Реферат

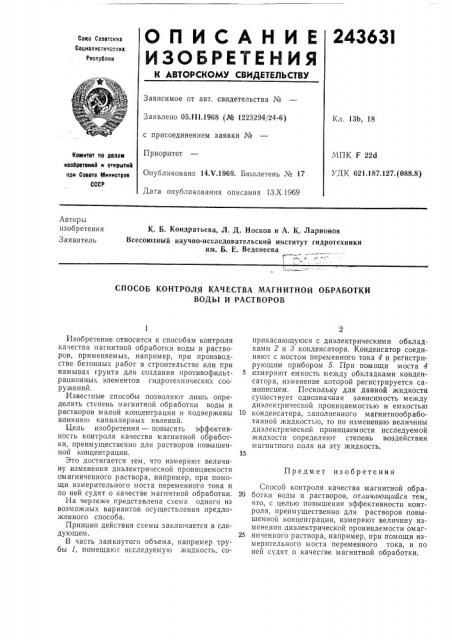

О П И С А Н И Е 24363!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссаатскиа

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 05.I I I.1968 (№ 1223294/24-6) с присоединением заявки №

Приоритет

Опубликовано 14.Ч.1969. Бюллетень № 17

Дата опубликования описания 13.Х.1969

Кл. 13b, 18

МПК F 22d

УДК 621.187.127. (088.8) Комитет по делам иаобретеииб и OTKpblTNA прн Совете Министров

СССР

Авторы изобретения

Заявитель

К. Б. Кондратьева, Л, Д. Носков и А. К. Ларионов

Всесоюзный научно-исследовательский институт гидротехники им. Б. Е. Веденеева

Г ..., СПОСОБ КОНТРОЛЯ КАЧЕСТВА МАГНИТНОЙ ОБРАБОТКИ

ВОДЫ И РАСТВОРОВ

Предмет изобретения

Изобретение относится к способам контроля качества магнитной обработки воды и растворов, применяемых, например, при производстве бетонных работ в строительстве или при намывах грунта для создания противофильтрацHOHHbIx элементов гидротехнических сооружений.

Известные способы позволяют лишь определять степень магнитной обработки воды и растворов малой концентрации и подвержены влиянию капиллярных явлений.

Цель изобретения — повысить эффективность контроля качества магнитной обработки, преимущественно для растворов повышенной концентрации.

Это достигается тем, что измеряют величину изменения диэлектрической проницаемости омагниченного раствора, например, при помощи измерительного моста переменного тока и по ней судят о качестве магнитной обработки.

Г(а чертеже представлена схема одного из возможных вариантов осуществления предложенного способа.

Принцип действия схемы заключается в следующем.

В часть замкнутого объема, например трубы 1, помещают исследуемую жидкость, соприкасающуюся с диэлектрическими обкладками 2 и 3 конденсатора. Конденсатор соединяют с мостом переменного тока 4 и регистрирующим прибором 5. При помощи моста 4

5 измеряют емкость между обкладками конденсатора, изменение которой регистрируется самописцем, Поскольку для данной жидкости существует однозначная зависимость между диэлектрической проницаемостью и емкостью

10 конденсатора, заполненного магнитнообработан IQEI жидкостью, то по изменению величины диэлектрической проницаемости исследуемой жидкости определяют степень воздействия магнитного поля на эту жидкость.

Способ контроля качества магнитной обра20 ботки воды и растворов, отличающийся тем, что, с целью повышения эффективности контроля, преимущественно для растворов повышенпой концентрации, измеряют величину изменения диэлектрической проницаемости омаг25 ниченного раствора, например, при помощи измерительного моста переменного тока, и по ней судят о качестве магнитной обработки.
