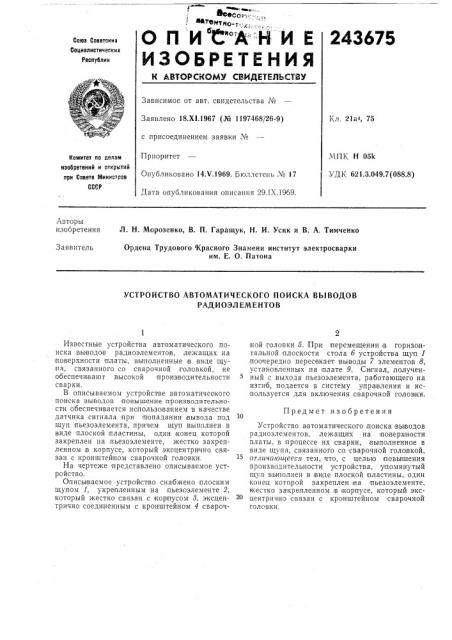

Ф 11 и e, " À

ОП НИЕ изоьретения

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 18.XI.1967 (№ 1197468/26-9) с присоединением заявки №

Приоритет

Опубликовано 14Х,1969, Бюллетень ¹ 17

Дата опубликования описания 29. IX.1969.

Кл. 21а4, 75

МПК И 05k

УДК 621.3.049.7(088.8) Комитет па делам изобретений k открытий при Совете Министров

СССР

Авторы изобретения

Л. Н. Морозенко, В. П. Гаращук, H. И. Усик и В. А. Тимченко

Заявитель

Ордена Трудового Красного Знамени институт электросварки им. Е. О. Патока

УСТРОЙСТВО АВТОМАТИЧЕСКОГО ПОИСКА ВЫВОДОВ

РАДИОЭЛ ЕМЕНТОВ

Известные устройства автоматического поиска выводов радиоэлементо в, лежащих на поверхности платы, выполненные iB виде щупа, связанного со сварочной головкой, не обеспечивают .высокой производительности сварки.

В описываемом устройстве автоматического поиска выводов повышение производительности обеспечивается использованием в качестве датчика сигнала при попадании вывода по д щуп пьезоэлемента, причем щуп выполнен в виде плоской пластины, один конец которой закреплен на пьезоэлементе, жестко закрепленном в корпусе, который эксцентрично связан с кронштейном сварочной головки.

На чертеже представлено описываемое устройство.

Описываемое устройство снабжено плоским щупом 1, укрепленным на пьезоэлементе 2, который жестко связан с KOplIIусом 8, эксцентрично соединенным с кронштейном 4 свароч ной головки 5. При перемещении в горизонтальной плоскости стола 6 устройства щуп 1 поочередно пересекает выводы 7 элементов 8, установленных на плате 9. Сигнал,,полученный с выхода пьезоэлемента, работающего на изгиб, подается в систему управления и используется для включения сварочной головки.

Предмет изобретения

Устройство автоматического поиска выводов радиоэлементов, лежащих на |поверхности платы, в процессе их сварки, выполненное в виде щупа, связанного со сварочной головкой, отгичиюш,ееся тем, что, с целью lIIOBbIlIIIpHHII производительности устройства, упомянутый щуп выполнен в виде плоской пластины, один коне ц которой закреплен на пьезоэлементе, ткестко закрепленном в корпусе, который эксцентрично связан с кронштейном сварочной головки.
