Устройство отображения изображения, устройство съемки изображения

Устройство отображения изображения, устройство съемки изображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству отображения изображения, которое отображает изображение, и к технологии, относящейся к нему.

Уровень техники

Существуют некоторые устройства отображения изображения, которые отображают множество изображений в модуле дисплея, имеющем первичный экран и вторичный экран.

Например, как описано в Патентном документе 1, множество изображений отображают на множестве вторичных экранов, и изображение, выбранное среди множества изображений, отображают таким образом, что оно постепенно перемещается из данного вторичного экрана на первичный экран.

Патентный документ 1: публикация №2000-181427, находящейся на экспертизе заявки на японский патент

Сущность изобретения

Описанная выше технология предназначена для сопоставления технологии отображения, обеспечивающей перемещение заданного изображения с одного вторичного экрана (также называемого областью вторичного отображения) на первичный экран (также называемый областью первичного отображения), и не предназначено для других целей. Существует пространство для улучшения подходов при использовании первичного экрана и вторичных экранов.

В соответствии с этим цель настоящего изобретения состоит в том, чтобы создать устройство отображения, позволяющее предоставлять более полезное отображение, используя область первичного отображения и множество областей вторичного отображения, и технологию, относящуюся к нему.

В первом аспекте настоящее изобретение направлено на устройство отображения изображения, включающее в себя средство дисплея, имеющее область первичного отображения и множество областей вторичного отображения, средство управления отображением, которое управляет содержанием отображения в средстве дисплея таким образом, что множество изображений отображают в множестве областей вторичного отображения, и таким образом, что первое изображение, которое отображают в одной из областей вторичного отображения среди множества областей вторичного отображения, также отображают в области первичного отображения, и средство изменения, которое выполняет заданное изменение для первого изображения, в котором средство управления отображением отображает первое изображение в состоянии, в котором его подвергают заданному изменению, как в одной из областей вторичного отображения, так и в области первичного отображения.

Во втором аспекте настоящее изобретение направлено на устройство съемки изображения, включающее в себя средство дисплея, имеющее область первичного отображения и множество областей вторичного отображения, средство управления отображением, которое управляет содержанием отображения в средстве дисплея таким образом, что множество изображений отображают в множестве областей вторичного отображения, и что первое изображение, которое отображают в одной области вторичного отображения среди множества областей вторичного отображения, также отображают в области первичного отображения, и средство изменения, которое выполняет заданное изменение для первого изображения, в котором средство управления отображением отображает первое изображение в состоянии, в котором его подвергают заданному изменению, как в одной области вторичного отображения, так и в области первичного отображения.

В третьем аспекте настоящее изобретение направлено на программу, обеспечивающую выполнение компьютером a) процедуры отображения в средстве дисплея, имеющем область первичного отображения и множество областей вторичного отображения, множества изображений в множестве областей вторичного отображения, и отображения первого изображения, которое отображают в одной области вторичного отображения среди множества областей вторичного изображения, также в области первичного отображения, b) процедуры выполнения заданного изменения для первого изображения и c) процедуры обновления и отображения первого изображения в состоянии, в котором его подвергают заданному изменению как в одной области вторичного отображения, так и в области первичного отображения.

В соответствии с настоящим изобретением первое изображение в состоянии, в котором его подвергают заданному изменению, отображают с относительно большим размером в области первичного отображения. Это способствует подтверждению изменяемого содержания. Кроме того, первое изображение в состоянии, в котором его подвергают заданному изменению, также отображают в одной области вторичного отображения среди множества областей вторичного отображения. Это позволяет подтверждать заданное изменение, выполняемое для первого изображения, среди множества изображений при выполнении сравнения с остальными изображениями.

Краткое описание чертежей

На фиг.1 показан внешний вид спереди устройства съемки изображения.

На фиг.2 показан внешний вид сзади устройства съемки изображения.

На фиг.3 показана блок-схема, представляющая функциональную структуру устройства съемки изображения.

На фиг.4 показан вид с увеличением кнопки выбора направления.

На фиг.5 показана схема, представляющая экран воспроизведения изображения на заднем мониторе.

На фиг.6 показана схема, представляющая экран меню.

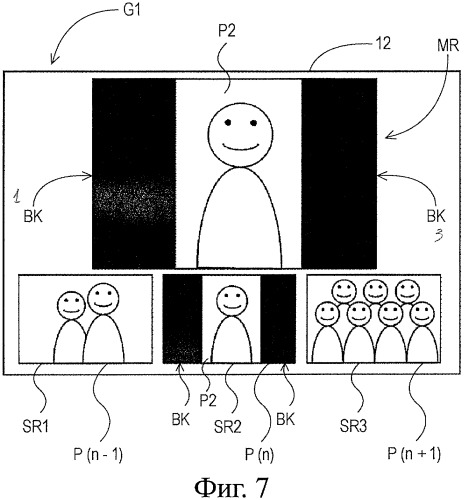

На фиг.7 показана схема, представляющая экран воспроизведения, полученный после обработки поворота.

На фиг.8 показана схема, представляющая экран воспроизведения, полученный в результате выполнения прокрутки после обработки поворота.

На фиг.9 показана схема, представляющая экран воспроизведения, полученный после операции прокрутки.

На фиг.10 показана схема, представляющая экран воспроизведения, полученный после обработки увеличения.

На фиг.11 показана схема, представляющая экран воспроизведения, полученный после дополнительной операции прокрутки.

На фиг.12 показана схема, представляющая экран воспроизведения, полученный после обработки увеличения в отношении остального изображения.

На фиг.13 показана схема, представляющая экран воспроизведения, полученный после обработки увеличения в соответствии с примерной модификацией.

На фиг.14 показана схема, представляющая экран G1 воспроизведения, полученный после операции прокрутки.

На фиг.15 показана схема, представляющая экран воспроизведения, полученный после назначения метки удаления.

На фиг.16 показана схема, представляющая экран воспроизведения, полученный после дополнительной операции прокрутки.

На фиг.17 показана схема, представляющая экран воспроизведения, полученный после назначения метки удаления в отношении остального изображения.

На фиг.18 показана схема, представляющая экран подтверждения.

На фиг.19 показана схема, представляющая экран воспроизведения, полученный после назначения метки защиты.

На фиг.20 показана схема, представляющая экран воспроизведения, полученный после назначения метки спецификации печати.

На фиг.21 показана схема, представляющая экран воспроизведения, полученный после назначения метки маскирования.

На фиг.22 показана схема, представляющая экран воспроизведения, полученный после изменения яркости.

На фиг.23 показана схема, представляющая экран воспроизведения, полученный после изменении яркости, в соответствии с примерной модификацией.

Подробное описание изобретения

Вариант воплощения настоящего изобретения поясняется ниже на основе чертежей.

<1. Конструкция>

На фиг.1 и 2 показаны схемы, представляющие внешнюю конструкцию устройства 1 съемки изображения в соответствии с настоящим изобретением. Здесь на фиг.1 показан внешний вид спереди устройства 1 съемки изображения, и на фиг.2 - внешний вид сзади устройства 1 съемки изображения. Устройство 1 съемки изображения выполнено как зеркальная цифровая фотокамера с одним съемным объективом. Следует отметить, что устройство 1 съемки изображения также выполняет функцию устройства отображения изображения, которое отображает изображение на заднем мониторе 12 (описан ниже).

Как показано на фиг.1, устройство 1 съемки изображения включает в себя блок 2 основного корпуса фотокамеры (корпус фотокамеры). Модуль 3 съемного фотографического объектива (заменяемый объектив) закреплен с возможностью отсоединения на блоке 2 основного корпуса фотокамеры.

Кроме того, блок 2 основного корпуса фотокамеры включает в себя поворотный переключатель 82 на левом верхнем участке, если смотреть на него спереди, и поворотный переключатель 86 установки контрольного значения на верхнем правом участке, если смотреть на него спереди. В соответствии с операцией, выполняемой с поворотным переключателем 82 установки режима (действие переключения), можно устанавливать различные режимы работы фотокамеры (включающие в себя различные режимы съемки (режим съемки портрета, режим съемки пейзажа, и полностью автоматический режим съемки и т.д.), режим воспроизведения, при котором сфотографированное изображение воспроизводят, режим передачи данных, при котором выполняют обмен данными с внешним устройством и т.д.). В соответствии с операцией поворотного переключателя 86 установки значения управления можно устанавливать дополнительные значения управления в различных режимах съемки.

Блок 2 основного корпуса камеры дополнительно включает в себя блок 14 захвата, предназначенный для удержания в руке фотографа, на левом конечном участке, если смотреть на него спереди. Кнопка 11 спуска затвора, предназначенная для передачи инструкции начала экспозиции предусмотрена на верхней поверхности блока 14 захвата. Камера установки батареи и камера установки карты предусмотрены внутри блока 14 захвата. Например, литий-ионная батарея, используемая в качестве источника питания фотокамеры, размещена в камере установки батареи, и карта 90 памяти (см. фиг.3), предназначенная для записи данных сфотографированного изображения, установлена с возможностью отсоединения в камере размещения карты.

На фиг.2 предусмотрен задний монитор 12, расположенный, по существу, в центре задней поверхности блока 2 основного корпуса фотокамеры. Задний монитор 12 выполнен в виде, например, цветного жидкокристаллического дисплея (LCD, ЖКД). Задний монитор 12 может отображать в режиме воспроизведения различные экраны меню, воспроизводить и отображать снятые изображения, записанные на карту 90 памяти (носитель записи), и т.д.

Основной переключатель 81 предусмотрен на верхнем левом участке, рядом с задним монитором 12. Основной переключатель 81 состоит из двухпозиционного ползункового переключателя, контакты которого установлены так, что в левом положении "ВЫКЛЮЧЕНО", источник питания отключается, и контакты которого установлены так, что в правом положении "ВКЛЮЧЕНО" источник питания включается.

Кнопка 84 выбора направления (также см. фиг.4) предусмотрена с правой стороны заднего монитора 12. Кнопка 84 выбора направления имеет кнопку 84U направления вверх, кнопку 84D направления вниз, кнопку 84L направления влево и кнопку 84R направления вправо, и выполнена с возможностью детектирования операций нажима в четырех направлениях: верх, вниз, влево и вправо. Кнопка 84 выбора направления также имеет центральную кнопку 84С и также обеспечивает возможность детектирования операции нажима на центральный участок, помимо операций нажима в четырех направлениях, описанных выше.

Группа 83 кнопок установки состоящая из множества кнопок, предназначенных для выполнения установки экрана меню, удаления изображения и т.д., предусмотрена с левой стороны заднего монитора 12. Группа 83 кнопок установки включает в себя кнопку 8 ЗА меню и кнопку 83D сдвига.

<2. Функциональный блок>

Далее поясняется обзор функций устройства 1 съемки изображения.

Устройство 1 съемки изображения включает в себя элемент съемки изображения (CCD (ПЗС, прибор с зарядовой связью) и т.д.), и преобразует оптическое изображение субъекта (изображение субъекта) из оптической системы фотографирования в электрический сигнал, используя эффект фотоэлектрического преобразования, для генерирования сигнала изображения в соответствии с присутствующим сфотографированным изображением (сигнал изображения для записи).

Данные изображения в соответствии с присутствующим фотографируемым изображением сохраняют в карте 90 памяти после осуществления соответствующей обработки изображения (включающей в себя обработку сжатия и т.д.).

Кроме того, данные изображения, сохраненные в карте 90 памяти, считывают в устройство 1 съемки изображения, и изображение, основанное на данных изображения, отображают на заднем мониторе 12. То есть, отображение воспроизведения для воспроизведения отображения, которое было сфотографировано и т.д., реализуют на заднем мониторе 12 устройства 1 съемки изображения.

Функция воспроизведения устройства 1 съемки изображения, в основном, поясняется ниже.

Как показано на функциональной блок-схеме на фиг.3, устройство 1 съемки изображения включает в себя модуль 21 считывания, модуль 22 управления отображением, задний монитор 12 (модуль дисплея), модуль 30 управления изменением, запоминающее устройство 56 изображения и т.д.

Модуль 21 считывания управляет обработкой считывания данных изображения в карте 90 памяти в запоминающее устройство 56 изображения устройства 1 съемки изображения.

Модуль 22 управления отображением управляет действием отображения, состоящим в отображении изображения на заднем мониторе 12 на основе данных изображения, сохраненных в запоминающем устройстве 56 изображения. Модуль 22 управления отображением управляет содержанием отображения на заднем мониторе 12 таким образом, что множество изображений, отличающихся друг от друга, отображается во множестве вторичных областей SR отображения (SR1-SR3) (см. фиг.5) и так, что изображение Р2, отображаемое во вторичной области SR2 отображения, которая представляет собой одну из множества вторичных областей SR1-SR3 отображения, также отображается в области MR первичного отображения. Модуль 22 управления отображением дополнительно управляет содержанием отображения заднего монитора 12 таким образом, что изображение Р2 в состоянии, в котором его подвергают заданному изменению, отображают как в области SR2 вторичного отображения, так и в области MR первичного отображения. Кроме того, модуль 22 управления отображением также управляет действием изменения размеров, которое относится как к изображению, отображаемому в области MR первичного отображения, так и к множеству изображений, отображаемых в областях SR вторичного отображения.

Модуль 30 управления изменением представляет собой модуль обработки, который осуществляет различные процессы изменения, относящиеся к каждому изображению. Модуль 30 управления изменением имеет модуль 31 обработки поворота, модуль 32 обработки изменения степени увеличения, модуль 33 назначения метки и модуль 34 обработки изображения. Модуль 31 обработки поворота представляет собой модуль обработки, который выполняет обработку поворота изображения, и модуль 32 обработки изменения степени увеличения представляет собой модуль обработки, который выполняет обработку изменения степени увеличения изображения (обработку увеличения и обработку уменьшения). Кроме того, модуль 33 назначения метки представляет собой модуль обработки, который назначает изображению заданную метку (например, метку удаления, обозначающую изображение, которое требуется удалить и т.д.), и модуль 34 обработки изображения (модуль обработки регулировки качества изображения) представляет собой модуль обработки, который осуществляет обработку изменения, относящуюся к цвету, контрасту, яркости и т.д. (процесс регулировки качества изображения) изображения.

Запоминающее устройство 56 изображения представляет собой запоминающее устройство изображения с высокой скоростью доступа, предназначенное для временного сохранения данных изображения, и обладает возможностью сохранения данных изображения для множества кадров.

<3. Действие воспроизведения>

<3-1. Обзор и обработка поворота>

Далее, со ссылкой на фиг.5. поясняется действие воспроизведения в устройстве 1 съемки изображения. На фиг.5 показана схема, представляющая пример экрана G1 воспроизведения (экрана воспроизведения изображения) на заднем мониторе 12. Экран G1 воспроизведения отображается на заднем мониторе 12 в соответствии с переключением режима устройства 1 съемки изображения в "режим воспроизведения" в результате выполнения операции с поворотным переключателем 82 установки режима и т.д.

Как показано на фиг.5, на экране G1 воспроизведения заднего монитора 12 предусмотрена одна, относительно большая область MR первичного отображения и множество (в данном случае, три) относительно малых областей SR вторичного отображения (SR1-SR3). Область MR основного отображения расположена в верхней части заднего монитора 12, и области SR (SR1-SR3) вторичного отображения расположены горизонтально рядом друг с другом в нижней части заднего монитора 12. Кроме того, каждая из областей SR1-SR3 вторичного отображения представляет собой область, меньшую по размерам, чем область MR первичного отображения, и имеет размер (площадь), которая, например, составляет дробь, знаменатель которой имеет значение от нескольких единиц до приблизительно дюжины (например, приблизительно 1/4) от области MR первичного отображения.

Множество изображений, считанных из карты 90 памяти, отображает в соответствующих областях MR и SR отображения. В частности, три последовательных изображения из множества изображений, расположенных по порядку, на основе заданного стандарта (например, порядок, соответствующий номеру съемки) отображают в трех областях SR1-SR3 вторичного отображения. Кроме того, изображение Р2, отображаемое в области вторичного отображения (более конкретно, в центральной области SR2 вторичного отображения), из трех областей SR1-SR3 вторичного отображения, также отображают в области MR первичного отображения.

Более конкретно, вначале, модуль 21 считывания (фиг.3) считывает n-ое изображение Р(n) из карты 90 памяти в запоминающее устройство 56 изображения. После этого модуль 22 управления отображением осуществляет обработку изменения размеров в отношении n-го изображения Р(n) для генерирования данных РМ изображения, имеющих количество пикселей, соответствующее размеру области MR первичного отображения, и данных PS изображения (PS2), имеющих количество пикселей, соответствующее размеру области SR вторичного отображения (SR2).

Модуль 21 считывания дополнительно считывает (n-1)-oe изображение Р(n-1) из карты 90 памяти в запоминающее устройство 56 изображения. Затем, модуль 22 управления отображением осуществляет обработку изменения размеров в отношении (n-1)-го изображения Р(n-1) для генерирования данных PS изображения (PS1), имеющих множество пикселей, соответствующих размеру области SR вторичного отображения (SR1).

Модуль 21 считывания дополнительно считывает (n+1)-ое изображение Р(n+1) из карты 90 памяти в запоминающее устройство 56 изображения. Затем модуль 22 управления отображением осуществляет обработку изменения размеров в отношении (n+1)-го изображения Р(n+1) для генерирования данных изображения PS (PS3), имеющих множество пикселей, соответствующие размеру области SR вторичного отображения (SR3).

Затем модуль 22 управления отображением выполняет действие отображения на заднем мониторе 12, используя данные РМ изображения и PS1-PS3. В частности, изображения относительно малого размера (также называемые подызображениями (вторичными изображениями)) отображают в областях SR1-SR3 вторичного отображения заднего монитора 12, используя данные PS1-PS3 изображения, и относительно большое изображение (также называемое основным изображением (первичным изображением)) отображают в области MR первичного отображения заднего монитора 12, используя данные РМ изображения.

После этого, в данном состоянии, когда нажимают кнопку 83А меню, экран GM меню такой, как на фиг.6, отображается на заднем мониторе 12 вместо экрана G1 (фиг.5) с помощью модуля 22 управления дисплеем. На экране GM меню представляют множество элементов меню, включающих в себя "поворот", "увеличить/уменьшить" (изменение степени увеличения), "удалить", "защита", "ФЗЦП", "секрет", "изменение яркости" и т.д. Когда оператор выбирает требуемый элемент меню среди множества элементов меню устройства 1 съемки изображения, выполняется требуемое действие изменения, связанное с выбранным элементом.

Вначале, в качестве примера, ниже будет описан случай, в котором выбран элемент меню"поворот".

Когда выбирают элемент меню "поворот", снова появляется экран G1, показанный на фиг.5. При этом включается обработка поворота изображения на снова появившемся экране G1.

В частности, вначале, выполняют действие прокрутки в отношении множества областей SR1-SR3 вторичного отображения и т.д., используя кнопку 84L направления влево и кнопку 84R направления вправо кнопки 84 выбора направления, и при этом выбирают изображение, предназначенное для обработки "поворота".

Например, когда нажимают на кнопку 84L направления влево, изображение Р(n-1), которое отображалось в самой левой области SR1 вторичного отображения, отображается в центральной области SR2 вторичного отображения, и также отображается в области MR первичного отображения. Кроме того, изображение Р(n), которое отображалось в центральной области SR2 вторичного отображения, отображается в правой области SR3 вторичного отображения. Кроме того, другое изображение Р(n-2), которое виртуально присутствует с левой стороны относительно изображения Р(n-1), отображается в левой области SR1 вторичного отображения. Следует отметить, что, после этого, когда дополнительно нажимают кнопку 84L направления влево, выполняется аналогичное действие, и дополнительно реализуется аналогичное действие при прокрутке с перемещением находящегося с левой стороны изображения в центр.

В качестве альтернативы, и наоборот, когда нажимают на кнопку 84R направления вправо, изображение Р(n+1), которое отображалось в правой области SR3 вторичного отображения, отображается в центральной области SR2 вторичного отображения и также отображается в первичной области MR. Кроме того, изображение Р(n), которое отображалось в центральной области SR2 вторичного отображения, отображается в левой области SR1 вторичного отображения. Кроме того, другое изображение Р(n+2), которое виртуально присутствует с правой стороны, относительно изображения Р(n+1), отображается в правой области SR3 вторичного отображения.

При выполнении такой операции прокрутки три изображения среди множества изображений, находящихся в карте 90 памяти, отображают в трех областях SR1-SR3 вторичного отображения. Кроме того, как описано выше, изображение, отображаемое в центральной области SR2 вторичного отображения, в каждый момент времени отображается в верхней области MR первичного отображения. Поэтому изображение, предназначенное для обработки, можно проверять, используя относительно большое изображение, отображаемое в области MR первичного отображения.

И в состоянии, когда изображение, предназначенное для обработки поворота, отображается как в области SR2 вторичного отображения, так и в области MR первичного отображения, каждый раз, когда оператор нажимает на центральную кнопку 84С один раз, целевое изображение последовательно поворачивается на 90 градусов против часовой стрелки. Например, когда на центральную кнопку 84С нажимают один раз, целевое изображение поворачивается на 90 градусов. В соответствии с этим, вертикально ориентированное изображение, которое отображается поперечно на фиг.5, отображается в ориентации портрета (правильной ориентации) так, как показано на фиг.7.

Следует отметить, что, когда на центральную кнопку 84С нажимают дважды, целевое изображение поворачивается на 180 градусов, и когда на центральную кнопку 84С нажимают три раза, целевое изображение поворачивается на 270 градусов.

Более конкретно, когда на центральную кнопку 84С нажимают один раз, выполняется обработка поворота на 90 градусов (также представлено как обработка изменения "ориентации") для данных РМ изображения, предназначенных для отображения целевого изображения в области MR первичного отображения. Кроме того, обработку поворота на "тот же угол поворота" (90 градусов) также осуществляют для данных PS2 изображения, предназначенных для отображения в области SR2 вторичного отображения, которая относится к целевому изображению. И целевое изображение отображают в области MR первичного отображения, используя данные РМ изображения, полученные после обработки поворота. Кроме того, целевое изображение отображают в области SR2 вторичного отображения, используя данные PS2 изображения, полученные после обработки поворота. Кроме того, тот факт, что была выполнена обработка поворота на 90 градусов в отношении целевого изображения, также сохраняют в модуле сохранения (например, в запоминающем устройстве 56 изображения и т.д.) устройства 1 съемки изображения.

Следует отметить, что здесь в качестве примера приведен случай, в котором заданную обработку изменения индивидуально осуществляют для двух частей данных изображения целевого изображения (то есть, данных РМ изображения, предназначенных для отображения в области MR первичного отображения и данных PS2 изображения, предназначенных для отображения в области SR2 вторичного отображения). Однако такой подход не является ограничительным. Например, заданную обработку изменения можно осуществлять для одних данных изображения РМ целевого изображения для генерирования новых данных РМ изображения, и обработку изменения размера можно осуществлять для новых данных РМ изображения для генерирования новых данных PS2 изображения для отображения в области SR2 вторичного отображения. В качестве альтернативы, после осуществления заданной обработки изменения для исходных данных изображения целевого изображения различную обработку изменения размера можно выполнять для данных изображения, полученных после процесса изменения для генерирования двух типов новых данных РМ и PS2 изображения. Кроме того, здесь был описан в качестве примера случай, в котором содержание изменения (угол поворота, и т.д.) в отношении изображения сохраняют в модуле сохранения устройства 1 съемки изображения. Однако это не является ограничительным. Например, в данных изображения, сохраненных в карте 90 памяти, содержание изменения может быть сохранено как дополнительная информация для данных изображения. Кроме того, здесь в качестве примера представлен случай, в котором, в то время как данные изображения, сохраненные в карте 90 памяти, содержатся в том виде, как они есть, изменение добавляют к данным изображения, считываемым в устройство 1 съемки изображения из карты 90 памяти. Однако такой подход не является ограничительным. Например, различные изменения (поворот и т.д.) могут быть добавлены к самим данным изображения в карте 90 памяти.

После этого экран G1 воспроизведения обновляют, используя данные изображения, полученные после изменения. В частности, как показано на фиг.7, изображение Р2 в состоянии, в котором его подвергают изменению, относящемуся к повороту (обработка поворота) (то есть, изображение Р2, полученное после поворота), отображают как в области MR первичного отображения, так и в центральной области SR2 вторичного отображения. Следует отметить, что пустые участки, получившиеся в результате несоответствия соотношения размеров после поворота изображения Р2 в соответствующих областях MR и SR2, отображаются как черные области ВК.

В ходе предыдущего действия отображения множество изображений описывают во множестве областей SR (SR1-SR3) вторичного отображения, и изображение Р2, отображаемое в центральной области SR2 вторичного отображения из множества областей SR1-SR3 вторичного отображения, также отображают в области MR первичного отображения. Поэтому множество областей SR1-SR3 вторичного отображения можно использовать для предоставления визуального подтверждения данного изображения Р2 при выполнении сравнения с остальными изображениями, и относительно большую область MR первичного отображения можно использовать для обеспечения визуальной проверки данного изображения Р2.

В частности, изображение Р2 в состоянии, в котором его подвергают заданному изменению (в данном случае, обработке поворота), отображают с относительно большим размером в области MR первичного отображения. Это способствует возможности проверки изменяемого содержания (другими словами, проверки изображения после поворота). Кроме того, изображение Р2 в состоянии, в котором его подвергают изменению, также отображают в центральной области SR2 вторичного отображения среди множества областей SR вторичного отображения. Это обеспечивает возможность проверки заданного изменения изображения Р2 при выполнении сравнения с остальными изображениями. Более конкретно, тот факт, что заданное изменение было выполнено для изображения Р2 из множества изображений, можно подтверждать при сравнении с остальными изображениями.

Кроме того, после этого аналогичную операцию поворота, включающую в себя операцию прокрутки в отношении множества областей SR вторичного отображения, также можно выполнить для остальных изображений. Кроме того, в связи с этим, изображение, для которого осуществляли обработку поворота перед операцией прокрутки (например, изображение Р2) отображают в соответствии с операцией прокрутки в остальной области SR1 (или SR3) вторичного отображения, который отличается от центральной области SR2 вторичного отображения среди множества областей SR вторичного отображения, в состоянии, которое было получено после обработки поворота. Например, даже когда изображение Р(n), отображаемое в центральной области SR2 вторичного отображения на фиг.7, будет сдвинуто в правую область SR3 вторичного отображения в результате операции прокрутки и будет отображаться так, как показано на фиг.8, изображение Р(n) отображается в правой области SR3 вторичного отображения в состоянии, полученном после поворота. Таким образом, во время операции прокрутки, изображение можно проверять в каждой из множества областей SR вторичного отображения в состоянии, в котором отражается результат поворота в отношении соответствующего изображения.

Следует отметить, что когда операцию передачи инструкции обработки поворота требуется прекратить, кнопку 83А меню можно снова нажать и можно выбрать пункт "нормальное отображение" (не показан) среди экрана меню. В соответствии с этой операцией снова возникает состояние, в котором операция передачи инструкции для обработки поворота не будет разрешена, после чего экран G1 воспроизведения снова отображается на заднем мониторе 12.

<3-2. Обработка изменения степени увеличения>

Далее, в качестве примера, будет представлен случай, в котором на экране GM меню (фиг.6) выбирают пункт "увеличить/уменьшить".

Когда выбирают пункт меню "увеличить/уменьшить", экран G1 (фиг.5) снова отображается на заднем мониторе 12 вместо экрана GM меню. При этом обеспечивается возможность включения обработки изменения степени увеличения (обработка увеличения/уменьшения) на экране G1, полученного после повторного отображения.

В частности, вначале выполняется действие прокрутки в отношении множества областей SR1-SR3 вторичного отображения и т.д., используя кнопку 84L направления влево и кнопку 84R направления вправо кнопки 84 выбора направления, и выбирают изображение, предназначенное для "обработки" изменения степени усиления.

На фиг.9 показана схема, представляющая экран G1 воспроизведения, полученный после действия прокрутки.

И в состоянии, когда изображение P(i) предназначенное для обработки изменения степени увеличения отображают как в области MR первичного отображения, так и в области SR2 вторичного отображения, принимают операцию инструкции изменения степени увеличения для целевого изображения. В частности, когда нажимают на кнопку 84U направления вверх, считается, что вводят инструкцию увеличения. Когда нажимают кнопку 84D направления вниз, считается, что была введена инструкция уменьшения.

Кроме того, при такой операции изменения степени увеличения (в частности, при операции увеличения) также выполняется операция установки положения увеличения. В частности, когда кнопку 83D сдвига нажимают один раз, выполняется изменение установки положения увеличения. И кадр EF увеличения движется в пределах области MR первичного отображения при использовании кнопки 84U направления вверх, кнопки 84D направления вниз, кнопки 84L направления влево и кнопки 84R направления вправо, и, таким образом, устанавливают положение увеличения. Как показано на фиг.9, кадр EF увеличения обозначает целевую область отображения, которая будет получена после увеличения. Кроме того, когда снова нажимают на кнопку 83D сдвига, режим установки положения увеличения выключается, и снова выполняется инструкция увеличения с использованием кнопки 84U направления вверх, инструкция уменьшения с использованием кнопки 84D направления вниз и т.д.

Например, когда нажимают на кнопку 84U направления вверх, изображение увеличивается в соответствии с заданным коэффициентом увеличения (например, на 200%). При этом предполагается, что при однократном нажатии на кнопку 84U направления вверх вводят инструкцию увеличения исходного изображения с коэффициентом два.

Если будет введена такая инструкция увеличения, данные изображения целевого изображения P(i) снова считывают из карты 90 памяти, и область в пределах кадра EF увеличения целевого изображения P(i) обрезают и дополнительно изменяют ее размеры путем уменьшения степени прореживания в соответствии с заданным коэффициентом увеличения для генерирования новых данных РМ изображения для увеличенного отображения в области MR первичного отображения. Кроме того, на основе новых данных РМ изображения для увеличенного отображения также генерируют новые данные PS2 изображения для увеличенного отображения в области SR2 вторичного отображения в отношении целевого изображения. Кроме того, тот факт, что обработка увеличения с коэффициентом была выполнена в отношении целевого изображения и положение центра увеличения, также сохраняет в модуле сохранения (запоминающее устройство и т.д.) устройства 1 съемки изображения.

Экран G1 воспроизведения обновляют, используя данные РМ, PS2 и т.д. изображения, полученные после изменения. В частности, как показано на фиг.10, целевое изображение P(i) отображают в области MR первичного отображения, используя новые данные РМ изображения, полученные после обработки увеличения, и целевое изображение P(i) отображают в области SR2 вторичного отображения, используя новые данные PS2 изображения. Другими словами, изображение Р2 в состоянии, в котором его подвергают изменению в отношении степени его увеличения (в данном случае, обработка увеличения) (то есть, изображение РЕ, полученное после увеличения), отображают как в области MR первичного отображения, так и в центральной области SR2 вторичного отображения.

В предыдущем действии увеличения множество изображений отображают во множестве областей SR (SR1-SR3) вторичного отображения, и изображение Р2, отображаемое в центральной области SR2 вторичного отображения из множества областей SR1-SR3 вторичного отображения, также отображают в области MR первичного отображения. Поэтому множество областей SR1-SR3 вторичного отображения можно использовать для обеспечения визуального подтверждения изображения Р2 при выполнении сравнения с остальными изображениями, и область MR первичного отображения, которая является относительно большой, можно использовать для обеспечения возможности визуальной проверки данного изображения Р2.

В частности, изображение Р2 в состоянии, когда его подвергают заданному изменению (в данном случае, обработке изменения степени увеличения) отображают с относительно большим размером в области MR первичного отображения. Это способствует подтверждению содержания изменения (другими словами, проверке изображения, степень увеличения которого была изменена). Кроме того, изображение Р2, полученное после изменения, также отображают в центральной области SR2 вторичного отображения среди множества областей SR вторичного отображения. Это позволяет проверять заданное изменение, выполненное для изображения Р2, среди множества и
