Устройства и способы для определения критической скорости вращения оптического носителя данных, наблюдения за состоянием оптического носителя данных и формирования эталонного сигнала

Устройства и способы для определения критической скорости вращения оптического носителя данных, наблюдения за состоянием оптического носителя данных и формирования эталонного сигнала

Иллюстрации

Показать все

Реферат

Изобретение относится к устройству и способу для определения критической скорости вращения оптического носителя данных, при которой критическое искривление упомянутого оптического носителя данных может произойти в упомянутом устройстве, устройству и способу наблюдения за состоянием оптического носителя данных, устройству и способу для считывания данных с и/или записи данных на оптический носитель данных и устройству и способу для формирования эталонного сигнала, который должен использоваться для определения критической скорости вращения оптического носителя данных. Изобретение дополнительно относится к соответствующим компьютерным программам.

Пропускная способность данных операции считывания или записи в приводе на оптических дисках определяется плотностью, с которой данные записываются на оптический диск или оптический носитель данных, и скоростью, с которой оптический носитель данных вращается во время операции. Для определенной плотности данных на носителе данных пропускная способность может быть увеличена посредством увеличения скорости или частоты вращения носителя данных.

Во время работы дискового привода оптический диск может проявить наклон и искривление из-за ряда различных причин, например дисбаланса или статической деформации диска. Обычно существует управляющий элемент, предусмотренный в дисковом приводе, чтобы сохранить фокусировку считывающего или записывающего луча блока (OPU) оптического считывателя на поверхности или плоскости диска, который должен быть считан или записан.

На высоких скоростях диска в оптических приводах вибрация диска должна сохраняться в пределах граничных значений, чтобы не допустить больших искривлений и наклона, которые могут ухудшать производительность считывания и записи. Динамические деформации диска могут даже привести к взрыву диска на высокой скорости. Таким образом, стабильное вращение диска желательно и по причинам безопасности, и по причинам производительности. Так как оптические приводы должны использоваться с различными дисками и с дисками различных видов вообще, конструкторы сталкиваются с требованием обеспечить множество различных комбинаций приводов на дисках и носителей данных. Эта проблема дополнительно усложняется различными видами оптических носителей данных, например CD, DVD, BD и подтипами, имеющими различные механические структуры и, следовательно, различные динамические характеристики.

При определенных скоростях (обычно выше 100 Гц) диск может возбудиться сам и начать вибрировать без какого-либо внешнего возбуждения. Частоты или скорости, на которых это происходит, зависят и от свойств диска, и от свойств привода. С помощью сложной конструкции эти частоты могут быть сдвинуты, но они не могут быть отменены полностью. Чтобы не допустить больших искривлений и повреждения при длительной работе, критическая частота или критические частоты должны не допускаться настолько, насколько возможно.

Общим подходом для того, чтобы обеспечить безопасность и достаточную производительность, является ограничение скорости вращения до диапазона, который принимается как безопасный для всех возможных комбинаций. Неудобством этого подхода является то, что некоторые комбинации диск - привод, которым позволено работать на более высокой скорости, т.е. с лучшей пропускной способностью данных, работают на излишне низкой скорости.

Согласно другому подходу диск вращается со сравнительно высокой скоростью вращения вначале, и скорость уменьшается, если установлено, что производительность плохая (например, что касается управления фокусировкой, которое является слишком медленным для происходящих вибраций). Опасность этого подхода в том, что скорость может быть слишком высокой и что привод и/или диск могут быть повреждены.

Также возможно для конкретной комбинации диска и привода увеличить скорость за пределы критической скорости, чтобы опять достичь диапазона скоростей с уменьшенными вибрациями. Это требует полного знания того, что происходит при более высоких скоростях вообще, и взаимодействия между диском и приводом. По меньшей мере, необходимо знать, какова конкретная критическая скорость.

Задачей настоящего изобретения является предоставление устройства и способа для определения критической скорости вращения оптического носителя данных, при которой критическое искривление упомянутого оптического носителя данных может произойти в устройстве, причем это устройство и способ позволяют вращение носителя данных с высокой, все еще безопасной, скоростью без подвергания опасности устройства и/или носителя данных, например, фактически пробуя вращение оптического носителя данных на возможной или предполагаемой критической скорости вращения.

Чтобы достичь этой цели, предлагается устройство для определения критической скорости вращения оптического носителя данных, при которой критическое искривление упомянутого оптического носителя данных может произойти в упомянутом устройстве, упомянутое устройство содержит блок привода для вращения упомянутого оптического носителя данных, упомянутый блок привода выполнен с возможностью вращения упомянутого оптического носителя данных согласно колебанию, охватывающему предварительно определенный диапазон скоростей вращения, блок измерения для формирования сигнала измерения, указывающего расстояние между поверхностью упомянутого оптического носителя данных и эталонной позицией, соответствующей упомянутому колебанию, и блок определения для определения упомянутой критической скорости вращения упомянутого оптического носителя данных посредством обработки упомянутого сигнала измерения на основе, по меньшей мере, одной характеристики упомянутого сигнала измерения.

Кроме того, предлагаются соответствующий способ и компьютерная программа, содержащая средство кодирования программы, чтобы инструктировать устройство для определения критической скорости вращения оптического носителя данных выполнять такой способ, когда упомянутая компьютерная программа работает на упомянутом устройстве, как определено в пунктах 11 и 12 формулы.

Настоящее изобретение основано на признании того, что очень сильные вибрации диска в приводе могут проявлять себя как неподвижная форма волны и могут не быть легко замечены обычным устройством управления блоком оптического считывателя (OPU). Искривление и/или связанный с ним наклон могут показать сравнительно сильную, практически постоянную амплитуду (сравнительно с DC-значением), в которой, например, в момент фокусировки линз объектива OPU может не быть изменения в этой амплитуде (т.е. не AC-компонент) искривления. Источник искривления не может быть отслежен из DC-сигнала фокусирующего привода блока управления OPU, так как это может быть неподвижная форма волны, наклоненный двигатель диска, так же как и диск, имеющий форму чаши или зонта. Кроме того, может случиться, что в момент фокусировки OPU нет или есть небольшое искривление и гораздо больший наклон с "узлом" в форме волны.

Существуют, по меньшей мере, два характерных выражения неподвижной формы волны. Первое, искривление значительно больше, чем искривление при небольшой скорости во время ряда циклов (если неподвижная форма волны не имеет "узел" в определенном месте) и, второе, искривление остается постоянным для ряда циклов и затем начинает "вибрировать" достаточно сильно (это также случается для неподвижной формы волны с "узлом" в определенном месте, которая преобразуется в следующую неподвижную волну с меньшим (обычно для замедления вращения) или большим (обычно для ускорения вращения) количеством пульсаций.

Было установлено, что динамический характер изменения при постоянной частоте или скорости, полученный из, например, сигналов фокусирующего привода, недостаточен, чтобы идентифицировать критическую скорость, так как явление самовозбуждения может оставаться необнаруженным или может быть спутано с другими событиями или признаками носителя данных или устройства. Было понято, что посредством использования предварительно определенного колебания частоты вместо дискретизации постоянной частоты вращения возбуждаются множественные динамические явления, ведущие к сигналу или истории сигнала, который является характерным для отдельной комбинации диска и привода. Динамические признаки комбинации диска и привода могут быть получены из обработки сигнала, соответствующего перемещению точки на поверхности оптического носителя данных или на покрытии поверхности, и, таким образом, по меньшей мере, одна критическая скорость вращения может быть предсказана или идентифицирована. Термин "сигнал" в качестве используемого в данном документе ссылается не на значение сигнала в определенный момент времени, а на последовательность различных значений в течение периода времени.

Кроме того, колебание может включать в себя повторение различных подколебаний, в которых выбор того, какое (какой вид) подколебание будет сделано следующим, может быть основан на результате обработки сигнала измерения предыдущего подколебания. Вообще, колебание, или подколебание, характеризуется начальной скоростью (или частотой), конечной скоростью (или частотой), временем колебания, видом колебания (например, линейное или логарифмическое) и радиусом, с которым колебание выполняется на оптическом носителе данных. Радиус может изменяться во время колебания. На практике был найден компромисс между точностью и комфортом. С большим числом колебаний и подколебаний может быть достигнута почти абсолютная точность; но это также займет сравнительно долгое время. То же самое применяется к объему данных. Более крупная база данных эталонных сигналов и подколебаний для точности также подразумевает дополнительные попытки сохранения данных и дополнительное время для обработки данных.

Согласно другому варианту осуществления настоящего изобретения упомянутый блок определения выполнен с возможностью обработки упомянутого сигнала измерения, сравнивая упомянутый сигнал измерения, по меньшей мере, с одним предварительно определенным эталонным сигналом.

Возможно исследовать динамический характер изменения ряда эталонных дисков в предназначенном эталонном приводе, соответствующем устройству для определения критической скорости вращения, и определить одну или более критических скоростей вращения этих эталонных дисков в этом эталонном приводе. Таким образом, формируется ряд эталонных сигналов, которые сохраняются в устройстве или дисковом приводе для сравнения с сигналом измерения, сформированным во время проверки фактического носителя данных в устройстве. Может быть заключено из достаточного сходства между эталонным сигналом и сигналом измерения, что носитель данных в приводе показывает, по существу, такой же динамических характер поведения, что и соответствующий эталонный диск в эталонном приводе, т.е. критическая скорость(и) вращения являет(ют)ся одинаковой и для отдельной комбинации носителя данных и устройства, и для отдельной комбинации эталонного диска и эталонного привода. Идентифицируя комбинацию эталонного диска и эталонного привода, которая показывает динамический характер поведения или сигнал, который является наиболее похожим на фактически измеренный сигнал, или характер изменения во время колебания, можно теперь предсказать критическую скорость(и) вращения комбинации рассматриваемого оптического носителя данных и устройства для определения критической скорости (например, потребительский дисковый привод) без фактической необходимости вращать носитель данных с такой скоростью. Это является отчасти косвенным способом, чтобы обработать сигнал измерения для определения критической скорости вращения, в котором характеристикой сигнала измерения, на которой основана обработка, является сходство сигнала измерения, по меньшей мере, с одним эталонным сигналом.

Необязательно применять сравнение к законченному сигналу измерения/эталонному сигналу. В некоторых вариантах осуществления только предварительно определенные части сигналов сравниваются друг с другом. Также необязательно сравнивать данные измерений исходных данных, так как сигналы могут быть обработаны иным способом перед сравнением. Термины "сигнал измерения" и "эталонный сигнал" должны пониматься как включающие в себя производные соответствующих сигналов (включающих в себя, но не только, производные в математическом смысле дифференцирования), например, сжатые представления исходных сигналов.

Согласно предпочтительному варианту осуществления настоящего изобретения упомянутый блок определения выполнен с возможностью сравнения упомянутого сигнала измерения с упомянутым, по меньшей мере, одним предварительно определенным эталонным сигналом посредством вычисления скалярного произведения упомянутого сигнала измерения и упомянутого эталонного сигнала и/или посредством добавления квадратов разностей между упомянутым сигналом измерения и упомянутым эталонным сигналом и/или посредством сравнения периода между последовательными пересечениями упомянутого сигнала измерения с предварительно определенной линией, параллельной абсциссе, с периодом между последовательными пересечениями упомянутого эталонного сигнала с упомянутой линией, в частности, усредненного в течение предварительно определенного периода времени.

Вычисление скалярного произведения сигнала измерения и эталонного сигнала, за которым, возможно, следует нормализация (т.е. деление на скалярное произведение эталонного сигнала с самим собой), дает простой коэффициент схожести между сигналом измерения и эталонным сигналом. Чем более близко результирующее значение после нормализации достигает единицы, тем более похожи сигнал измерения и эталонный сигнал. Другим простым способом получения коэффициента похожести является добавление квадратов разностей между сигналом измерения и эталонным сигналом, похожим на хорошо известный "метод наименьших квадратов", имеющий в результате корреляционное значение. Дополнительный способ содержит сравнение периода или периодов между одним моментом, в который сигнал измерения принимает данное значение, и следующим моментом, когда сигнал измерения принимает упомянутое значение, с периодом между моментами, в которые эталонный сигнал принимает упомянутое значение. Легким способом выполнить такое сравнение является сравнение моментов между нулевыми пересечениями, для которых ряд последовательных периодов принимается во внимание и усредняется.

Существуют различные способы действия с результатами сравнения. Одним способом является получение критической скорости(ей), ассоциативно связанной с эталонным сигналом, который наиболее похож на сигнал измерения, в качестве критической скорости(ей) оптического носителя данных в устройстве. Наиболее консервативным способом является получение критических скоростей вращения предварительно определенного числа наиболее похожих эталонных сигналов в качестве критических скоростей вращения комбинации носителя данных и рассматриваемого устройства. Другим способом является определение предварительно определенного порогового значения для рейтинга похожести, т.е. если эталонный сигнал, по меньшей мере, похож на сигнал измерения, который определен пороговым значением, соответствующая критическая скорость(и) вращения предполагает(ют)ся быть (одной из) критической скоростью(ей) вращения носителя данных в устройстве. Комбинации этих подходов также возможны.

Чем выше пороговое значение, тем более похожи сигнал измерения и эталонный сигнал в случае совпадения. Соответственно определенная критическая скорость(и) вращения являет(ют)ся близкой к фактической критической скорости(ям) вращения. Однако высокое пороговое значение может иметь в результате ряд случаев, в которых совпадение между эталонным сигналом и сигналом измерения может быть не найдено, т.е. случаи, в которых критическая скорость вращения не может быть определена посредством этого способа порогового значения.

Согласно другому варианту осуществления изобретения упомянутый блок определения выполнен с возможностью обработки упомянутого сигнала измерения посредством выполнения распознавания образов по упомянутому сигналу измерения.

С помощью распознавания образов обрабатывается "форма" самого сигнала. Одним возможным способом выполнения этого распознавания образов является выполнение временного/частотного анализа сигнала измерения, например, на основе вейвлет-анализа, чтобы извлечь сущность сигнала измерения, что представляет возможным определить критическую скорость вращения. Другим способом является подача сигнала измерения в схему логического решения или экспертную систему, например, с ранее обученным искусственным интеллектом, которая способна определить критическую скорость вращения на основе набора правил и/или примеров.

В предпочтительном варианте осуществления настоящего изобретения подходы распознавания образов и сравнения с эталонными сигналами объединены. Если все эталонные сигналы слишком сильно отличаются от сигнала измерения, т.е. нет эталонного сигнала, настолько похожего на сигнал измерения, насколько определено данным пороговым значением, взамен него используется подход распознавания образа. Альтернативно, два подхода используются параллельно, и все определенные результаты рассматриваются как критические скорости вращения.

В другом предпочтительном варианте осуществления изобретения упомянутый блок измерения содержит оптический блок для направления луча излучения, который сфокусирован на поверхности упомянутого оптического носителя данных, упомянутая эталонная позиция является позицией фокуса упомянутого луча излучения.

В обычных оптических приводах блок оптического считывателя (OPU) часто снабжен управляющим элементом, чтобы гарантировать, что фокус луча излучения, используемого OPU, чтобы считать или записать данные, остается в определенном диапазоне около плоскости или поверхности носителя данных, с которого данные считываются или на который данные записываются. Таким образом, позиция поверхности оптического носителя данных относительно OPU или фокуса может быть измерена без какого-либо физического соприкосновения между поверхностью носителя данных и OPU. Кроме того, могут использоваться существующие аппаратные средства в обычных дисковых приводах, в которых сигнал привода, сформированный управляющим элементом, принимается в качестве сигнала измерения. Таким образом, чтобы осуществить настоящее изобретение в этих дисковых приводах, нет необходимости в изменении в аппаратных средствах.

Согласно еще одному варианту осуществления упомянутый блок измерения выполнен с возможностью формирования сигнала синхронизации вращения, связанного с упомянутым сигналом измерения, упомянутый блок определения выполнен с возможностью использования упомянутого сигнала синхронизации вращения для обработки упомянутого сигнала измерения.

Сигнал вращения является отметкой времени, т.е. он указывает предварительно определенное число вращений и может использоваться, чтобы коррелировать сигнал измерения с эталонным сигналом. Сигнал вращения представляет возможным изменять масштаб и повторно располагать сигнал измерения на своей временной шкале, чтобы подогнать синхронизацию сигнала измерения к синхронизации эталонного сигнала.

В предпочтительном варианте осуществления настоящего изобретения упомянутое колебание включает в себя ускорение упомянутого оптического носителя данных во время запуска упомянутого устройства и/или замедление упомянутого оптического носителя данных, в частности, неуправляемое или свободное замедление упомянутого оптического носителя данных.

Если ускорение оптического носителя данных или диска используется для или в колебании, время, необходимое для запуска устройства, только слегка увеличивается или не увеличивается вовсе. Термин "запуск" ссылается на время между включением питания или включением устройства или вставкой оптического носителя данных и моментом, в который устройство является рабочим, т.е. когда данные могут быть считаны с и/или записаны на оптический носитель данных в обычной операции. В замедлении без питания или неуправляемом замедлении или торможении оптического носителя данных дополнительные воздействия привода устраняются, и динамический характер изменения носителя данных зависит только от носителя данных и пространственных условий в приводе, например (возмущенный) воздушный поток вокруг диска в приводе.

Согласно другому варианту осуществления настоящего изобретения упомянутое колебание включает в себя под-колебание на медленной скорости и под-колебание на средней скорости для определения статической формы упомянутого оптического носителя данных.

При медленной скорости не будет деформаций оптического носителя данных из-за инерции или центробежных сил, т.е. носитель данных будет оставаться, по существу, в своей статической форме. Изменения в расстоянии между поверхностью оптического носителя данных и эталонной точкой могут отражать тот факт, что носитель данных отчасти колеблется, таким образом, предоставляя возможность определения статической формы носителя данных. При средней скорости диск будет "вытягиваться" отчасти из-за центробежных сил, а статическая деформация уменьшается до некоторой степени. Если все еще существуют изменения в расстоянии между поверхностью оптического носителя данных и эталонной точкой, например, если существует необходимость изменения сигнала фокусирующего привода для сохранения фокуса OPU на диске, эти изменения могут получиться в результате, например, несбалансированной установки диска или причин со стороны привода. Вибрации из-за дисбаланса могут быть распознаны и отфильтрованы, так как они непосредственно связаны с частотой вращения.

Согласно еще одному варианту осуществления настоящего изобретения упомянутое колебание включает в себя период постоянной скорости вращения.

Вращение диска с постоянной скоростью вращения во время колебания позволяет динамическому характеру изменения, относящемуся к отдельной скорости вращения, устанавливать себя в пределы, которые больше, чем в случае, в котором существует ускорение или замедление, которое проходит через эту отдельную скорость вращения. Это делает более легким обнаружение этого динамического характера изменения, таким образом, обработка сигнала измерения облегчается.

В другом варианте осуществления настоящего изобретения устройство для определения критической скорости вращения оптического носителя данных дополнительно содержит идентификатор устройства, идентифицирующий упомянутое устройство, и блок данных для записи упомянутой определенной критической скорости вращения и/или упомянутого сигнала измерения вместе с упомянутым идентификатором устройства на упомянутый оптический носитель данных.

Является или нет отдельная скорость вращения критической скоростью вращения для данной комбинации привода и носителя данных, зависит и от привода, и от носителя данных. Однако критическая скорость вращения отдельного носителя данных в конкретном приводе может изменяться во времени, в частности из-за старения носителя данных. Некоторые второстепенные изменения могут возникать в результате температурных сдвигов. Запись идентификатора устройства, например серийного номера устройства, вместе с сигналом измерения и/или определенной критической скоростью вращения представляет возможным наблюдение или контроль изменений критической скорости вращения во времени. Если происходит достаточно большое изменение в критической скорости вращения, это может указывать на то, что носитель данных изнашивается, например, из-за старения или чрезмерного напряжения и что он должен быть заменен, а данные, сохраненные на нем, должны быть сохранены где-нибудь в другом месте.

Согласно дополнительному аспекту настоящего изобретения предлагается устройство для наблюдения за состоянием оптического носителя данных, упомянутое устройство содержит устройство для определения критической скорости вращения упомянутого оптического носителя данных, как изложено выше, идентификатор устройства, идентифицирующий упомянутое устройство, блок данных для записи упомянутой определенной критической скорости вращения и/или упомянутого сигнала измерения вместе с упомянутым идентификатором устройства на упомянутом оптическом носителе данных и для считывания записанной критической скорости вращения и/или записанного сигнала измерения, ранее записанного упомянутым устройством на упомянутый носитель данных, и блок наблюдения для сравнения упомянутой определенной критической скорости вращения с упомянутой записанной критической скоростью вращения и/или для сравнения упомянутого сформированного сигнала измерения с упомянутым записанным сигналом измерения.

Кроме того, предлагаются соответствующий способ и компьютерная программа, содержащая средство кодирования программы, чтобы инструктировать устройство для наблюдения за состоянием оптического носителя данных выполнять такой способ, когда упомянутая компьютерная программа работает на упомянутом устройстве, как определено в пунктах 14 и 15 формулы.

После того как критическая скорость вращения была определена согласно изобретению, определенная критическая скорость вращения записывается вместе с идентификатором устройства, например, серийным номером устройства, с тем чтобы определить критическую скорость вращения. В более поздний момент времени определение критической скорости вращения повторяется, и результат этого определения сравнивается, по меньшей мере, с одним ранее записанным результатом или с рядом ранее записанных результатов. Если самый последний результат не отклоняется от предыдущего результата, возможно, что изменение не произошло в оптическом носителе данных и устройстве. Однако, если существует отклонение, это может указывать на износ оптического носителя данных. Дополнительная запись идентификатора устройства гарантирует, что настоящий результат сравнивается только с предыдущим результатом той же комбинации носителя данных и устройства.

Согласно еще одному аспекту настоящего изобретения предлагается устройство для считывания данных с и/или записи данных на оптический носитель данных, упомянутое устройство содержит устройство для определения критической скорости вращения упомянутого оптического носителя данных, как изложено выше, и блок чтения-записи для считывания данных с и/или записи данных на упомянутый оптический носитель данных, в котором упомянутый блок привода упомянутого устройства выполнен с возможностью недопущения вращения упомянутого оптического носителя данных с упомянутой определенной критической скоростью вращения во время считывания и/или записи упомянутым блоком чтения-записи.

Кроме того, предлагаются соответствующий способ и компьютерная программа, содержащая средство кодирования программы, чтобы инструктировать устройство для считывания данных с и/или записи данных на оптический носитель данных выполнять такой способ, когда упомянутая компьютерная программа работает на упомянутом устройстве, как определено в пунктах 17 и 18 формулы.

Процедура определения и последующего недопущения критической скорости вращения для комбинации оптического носителя данных и устройства для считывания/записи данных, например, оптического диска и дискового привода, повышает производительность и безопасность работы устройства. Чрезмерные динамические вибрации из-за самовозбуждения или внутреннего возбуждения, которые будут ухудшать производительность процесса считывания или записи, не произойдут при скорости вращения, которая отличается от критической скорости вращения. Износ и разрыв оптического носителя данных уменьшается или не допускается, и, таким образом, процесс старения или изнашивания замедляется. Риск повреждения либо устройства, либо оптического носителя данных также уменьшается.

Согласно дополнительному аспекту настоящего изобретения предлагается устройство для формирования эталонного сигнала, который должен использоваться для определения критической скорости вращения оптического носителя данных, упомянутое устройство содержит эталонный блок привода для вращения эталонного диска, упомянутый эталонный блок привода приспосабливается для вращения упомянутого эталонного диска в соответствии с колебанием, охватывающим предварительно определенный диапазон скоростей вращения, эталонный блок измерений для формирования упомянутого эталонного сигнала, указывающий расстояние между поверхностью упомянутого эталонного диска и эталонной позицией, упомянутый эталонный сигнал соответствует упомянутому колебанию, и блок поверхности для измерения формы упомянутой поверхности упомянутого оптического носителя данных.

Кроме того, предлагаются соответствующий способ и компьютерная программа, содержащая средство кодирования программы, чтобы инструктировать устройство для формирования эталонного сигнала, который должен использоваться для определения критической скорости вращения оптического носителя данных, выполнять такой способ, когда упомянутая компьютерная программа работает на упомянутом устройстве, как определено в пунктах 20 и 21 формулы.

В устройстве для формирования эталонного сигнала возможны измерения динамического характера изменения эталонного диска, которые, как правило, невозможны в обычном дисковом приводе. Предназначенный эталонный блок привода является необязательным для каждого типа или для каждого класса типов, представляющего отдельный тип или класс типов. Кроме того, предназначенный эталонный диск используется для каждого типа или для каждого класса типов оптических носителей данных. Признаки, соответствующие динамическому взаимодействию между блоком привода (включающим в себя корпус и другие элементы рассматриваемого дискового привода) и эталонным диском, должны быть, по существу, идентичными признакам, которые присутствуют в приводе, в котором должен использоваться сформированный эталонный сигнал, иначе сформированный эталонный сигнал может быть бесполезным или должен управляться, чтобы обеспечить значимое использование эталонного сигнала в устройстве или способе для определения критической скорости вращения. Дополнительные измерения по эталонному диску во время работы являются необходимыми, но эти измерения не должны препятствовать динамическому характеру изменения носителя данных, например, с внутренней аэродинамикой в устройстве.

Предпочтительно использовать оптическую систему с источниками света и датчиками вне блока привода. Стандартный привод рассматриваемого типа может, таким образом, использоваться в схеме, в которой модификация в форме прозрачного покрытия (т.е. прозрачный, по меньшей мере, для используемого света) является достаточной. Оптическая система содержит множество источников света и датчик, например, высокоскоростную камеру, в которой свет, испускаемый источниками света, отражается зеркальной поверхностью эталонного диска. Зеркальная поверхность эталонного диска является предпочтительно плоской поверхностью, когда эталонный диск не вращается. Она будет деформироваться во время работы из-за искривления эталонного диска. Предпочтительно используется монохромный свет, таким образом, влияния дисперсии являются незначительными. Отраженные изображения источников света обнаруживаются датчиком, служащим, чтобы определить форму зеркальной поверхности эталонного диска без воздействия на динамический характер изменения, которое ухудшит значение измеренного эталонного сигнала. Наблюдение за формой оптического носителя данных представляет возможным обнаружение критических скоростей вращения. Возможными критериями для решения того, является или нет скорость вращения критической, являются, например, абсолютное значение деформации носителя данных и частота вибраций поверхности носителя данных. Эталонный сигнал может измеряться одновременно или отдельно. Отдельное измерение эталонного сигнала, соответствующего колебанию, которое должно быть выполнено для определения критической скорости вращения, как изложено выше, является предпочтительным, если колебание не распространяется до наивысшей возможной скорости, чтобы уменьшить риск повреждения оптического носителя данных и/или привода.

Устройство для считывания/записи данных на оптический носитель данных согласно настоящему изобретению, например потребительский дисковый привод согласно настоящему изобретению, может быть снабжено эталонными данными производителем заранее, т.е. параметрами колебания(ий) и соответствующими эталонными сигналами для множества различных (классов) типов оптического носителя данных. Кроме того, возможно также предоставить, по меньшей мере, некоторые из этих данных на самом оптическом носителе данных, данные считываются устройством с носителя данных и используются впоследствии.

В последующем настоящее изобретение будет описано более подробно со ссылкой на предпочтительные варианты осуществления, иллюстрированные на сопровождающих чертежах, на которых:

Фиг.1 схематически иллюстрирует искривление оптического носителя данных;

Фиг.2 схематически показывает первый вариант осуществления устройства для определения критической скорости вращения оптического носителя данных согласно настоящему изобретению,

Фиг.3 схематически показывает оптический блок для направления сфокусированного луча излучения на поверхность оптического носителя данных,

Фиг.4 схематически показывает второй вариант осуществления устройства для определения критической скорости вращения оптического носителя данных согласно настоящему изобретению,

Фиг.5 схематически показывает устройство для наблюдения за состоянием оптического носителя данных согласно настоящему изобретению,

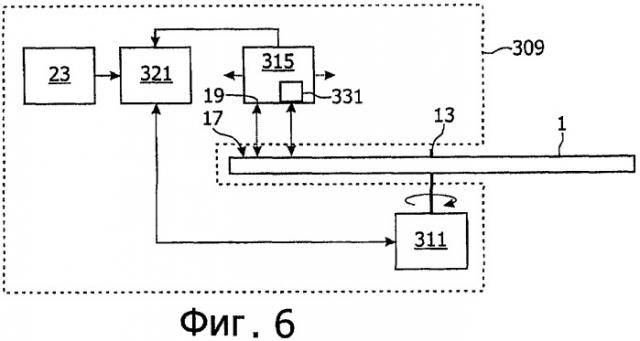

Фиг.6 схематически показывает устройство для считывания данных с и/или записи данных на оптический носитель данных согласно настоящему изобретению,

Фиг.7 схематически показывает устройство для формирования эталонного сигнала согласно настоящему изобретению,

Фиг.8a, 8b схематически иллюстрируют эффект искривления оптического носителя данных в устройстве, которое показано на фиг.7,

Фиг.9 является блок-схемой, иллюстрирующей способ определения критической скорости вращения согласно настоящему изобретению,

Фиг.10 является блок-схемой, иллюстрирующей способ наблюдения за состоянием оптического носителя данных согласно настоящему изобретению,

Фиг.11 является блок-схемой, иллюстрирующей способ считывания данных с и/или записи данных на оптический носитель данных согласно настоящему изобретению,

Фиг.12 является блок-схемой, иллюстрирующей способ формирования эталонного сигнала согласно настоящему изобретению, и

Фиг.13 показывает примерные сигналы измерения и эталонные сигналы.

Фиг.1 схематически иллюстрирует искривление оптического носителя 1 данных. Оптический носитель 1 данных может деформироваться или искривляться и показывает неподвижную форму волны. Такая неподвижная форма волны показана пунктирной линией 3. Искривление показано стрелками 5. Иллюстрированная неподвижная форма волны имеет ряд узлов 7, т.е. областей оптического носителя 1 данных, где поверхность недеформированного носителя данных совпадает с искривленной поверхностью кроме разницы в наклоне поверхности.

Фиг.2 схематически показывает первый вариант осуществления устройства 9 для определения критической скорости вращения оптического носителя 1 данных согласно настоящему изобретению. Устройство 9 содержит блок 11 привода со шпинделем 13, блок 15 измерения, блок 23 хранения и блок 21 определения, соединенный с блоком 11 привода, блоком 15 измерения и блоком 23 хранения. Блок 11 привода вращает оптический носитель 1 данны
