Устройство для сварки неповоротных стыков труб

Устройство для сварки неповоротных стыков труб

Иллюстрации

Показать все

Реферат

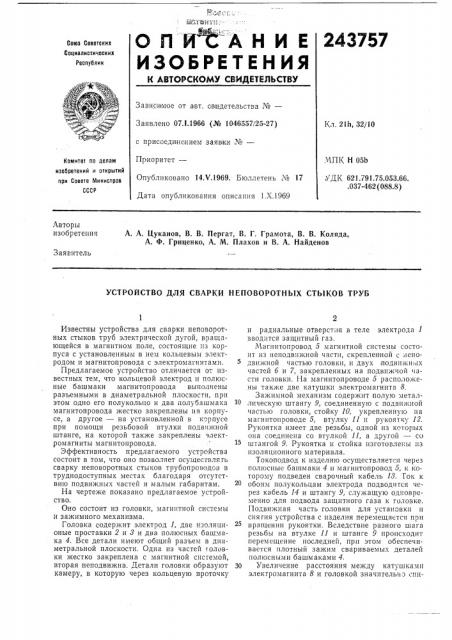

СПИ АНИЕ

ИЗОБРЕТЕНИЯ

Свез Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 07.I.1966 (№ 1046557/25-27) с присоеди нениехт заявки №вЂ”

ПРиоритет—

Опубликовано 14Х.1969. Бюллетень ¹ 17

Дата опубликования описания 1.Х.1969

Кл. 211т, 32/1О.ЧПК Н 05b

УДК 621.791.75.053.66. .037-462 (088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы изобретения

А. А. Цуканов, В. В. Пергат, В. Г. Грамота, В. В. Коляда, А. Ф. Гриценко, А. М. Плахов и В. А. Найденов

Заявитель

УСТРОЙСТВО ДЛЯ СВАРКИ НЕПОВОРОТНЫХ СТЫКОВ ТРУБ

Известны устройства для сварки неповоротных стыков труб электрической дугой, вращающейся в магнитном поле, состоящие пз корпуса с установленным в нем кольцевым электродом и магнитопровода с электромагнитами.

Предлагаемое устройство отличается от известных тем, что кольцевой электрод и полюсные башмаки магнитопровода выполнены разъемными в диаметральной плоскости, при этом одно его полукольцо и два нолубашмака магнитопровода жестко закреплены на корпусе, а другое — на установленной в к"рпусе при помощи резьбовой втулки подвижной штанге, на которой также закреплены электромагниты магнитопровода.

Эффективность предлагаемого устройства состоит в том, что оно позволяет осуществлять сварку неповоротных стыков трубопроводов в труднодоступных местах благодаря отсутствию подвижных частей и малым габаритам.

На чертеже показано предлагаемое устройство.

Оно состоит из головки, магнитной системы и зажимного механизма.

Головка содержит электрод 1, две изоляционые проставки 2 и 8 и два полюсных башмака 4. Все детали имеют общий разъем в диаметральной плоскости, Одна из частей толовки жестко закреплена с магнитной сисгемой, вторая неподвижна. Детали головки образуют камеру, в которую через кольцевую проточку

2 и радиальные отверстия в теле электрода 1 вводится защитный газ.

Магнитопровод 5 магнитной системы состоит из неподвижной части, скрепленной с неподвижной частью головки, и двух,подвижных частей б и 7, закрепленных на подвижчой части головки. На магнитопроводе 5 расположены также две катушки электромагнита 8.

Зажимной механизм содержит полую металлическую штангу 9, соединенную с подвижной частью головки, стойку 10, укрепленную та магнитопроводе 5, втулку 11 и рукоятку 12.

Рукоятка имеет две резьбы, одной из которых она cîåäèíåíà со втулкой 11, а другой — со штангой 9. Рукоятка и стойка изготовлены пз изоляционного материала.

Токоподвод к изделию осуществляет я через полюсные башмаки 4 и магнитопровод 5, к которому подведен сварочный кабель 18. Ток к обоим полукольцам электрода подводится через кабель 14 и штангу 9, служащую одновременно для подвода защитного газа к головке.

Подвижная часть головки для установки и снягия устройства с изделия перемещается при вращении рукоятки. Вследствие разного шага резьбы на втулке 11 и штанге 9 происходит перемещение последней, при этом обеспечивается плотный зажим свариваемых деталей полюсными башмаками 4.

30 Увеличение расстояния между катушками электромагнита 8 и головкой значительно спп243757

Предмет изобретения

Редактор П. А. Вербова

Тсхред Т. П. Курилко Корректор С. М. Сигал

Зака; 2418/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССCP

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 жает напряженность магнитного поля в рабочем пространстве головки, поэтому катушки жестко скреплены с подвижной частью головки и перемещаIотся Вместе с ней, а направляющей для Нх перемещения служит магнитопровод 5. Использование таких подви:иных катушек позволяет до минимума сократить их габариты и вес.

Устройство для сварки неповоротных стыков труб электрической дугой, вращающейся

i3 магнитном поле, состоящее из корпуса с установленным в нем кольцевым электродом и магннтопровода с электромагнитами, отлалтог14ееся тем, что, с целью возможности сварки

5 труоопроводов сложной конфигурации, кольцевой электрод и полюсные башмаки магнитопровода выполнены разъемными в диаметральной плоскости, при этом одно полукольцо и два полубашмака магнитопровода жестко

l0 закреплены на корпусе, а другое на установленной в корпусе при помощи резьбовой втулки подвижной штанге, на которой также закреплены электромагниты.
