Способ получения малоинерционных катодо- и фотолюминофоров

Способ получения малоинерционных катодо- и фотолюминофоров

Иллюстрации

Показать все

Реферат

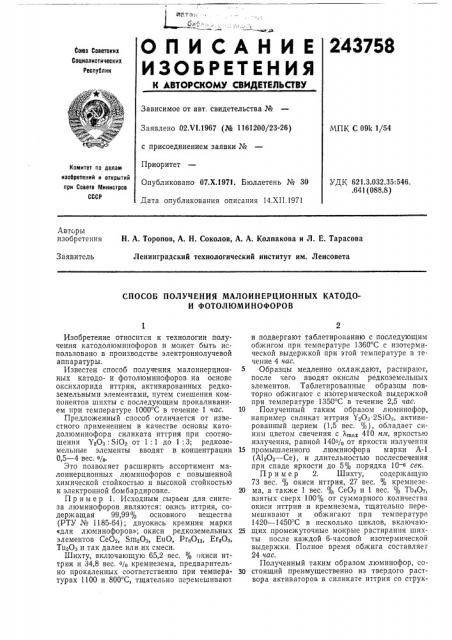

О П И С А Н И Е 243758

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02,VI.1967 (№ 11612 00/23-26) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 14.XII.1971

МПК С 09k 1/54

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

УДК 621.3.032.35:546..641 (088.8) Авторы изобретения

Н. А. Торопов, А. Н. Соколов, А. А. Колпакова и Л. Е. Тарасова

Ленинградский технологический институт им. Ленсовета

Заявитель

СПОСОБ ПОЛУЧЕНИЯ МАЛОИНЕРЦИОННЫХ КАТОДОИ ФОТОЛЮМИНОФОРОВ

Изобретение относится к технологии получения катодолюминофоров и может быть использовано в производстве электроннолучевой аппаратуры.

Известен способ получения малоинерционных катодо- и фотолюминофоров на основе оксихлорида иттрия, активированных редкоземельными элементами, путем смешения компонентов шихты с последующим прокаливанием при температуре 1000 С в течение 1 час.

Предложенный способ отличается от известного применением в качестве основы катодолюминофора силиката иттрия при соотношении У>0>. Si02 от 1:1 до 1:3; редкоземельные элементы вводят в концентрации

0,5 — 4 вес. %.

Это позволяет расширить ассортимент малоинерционных люминофоров с повышенной химической стойкостью и высокой стойкостью к электронной бомбардировке.

Пример 1. Исходным сырьем для синтеза люминофоров являются: окись иттрия, содержащая 99,99% основного вещества (РТУ № 1185-64); двуокись кремния марки

«для люминофоров»; окиси редкоземельных элементов Се02, Sm>0, ЕиО, Pr60 >, ЕгвОз, ТихОз и так далее или их смеси.

Шихту, включающую 65,2 вес. %;окиси иттрия и 34,8 вес. % кремнезема, предварительно прокаленных соответственно при температурах 1100 и 800 С, тщательно перемешивают и подвергают таблетированию с последующим обжигом при температуре 1360 С с изотермической выдержкой при этой температуре в течение 4 час.

Образцы медленно охлаждают, растирают, после чего вводят окислы редкоземельных элементов. Таблетированные образцы повторно обжигают с изотермической выдержкой при температуре 1350 С в течение 2,5 час.

10 Полученный таким образом люминофор, например силикат иттрия YqO 2810., активированный церием (1,5 вес. %), обладает синим цветом свечения с Amgz 410 нм, яркостью излучения, равной 140% от яркости излучения

15 промышленного люминофора марки А-1 (А120З вЂ” Се), и длительностью послесвечения при спаде яркости до 5% порядка 10 — < сек.

П р м е р 2. Шихту, содержащую

73 вес. % окиси иттрия, 27 вес. % кремнезе20 ма, а также 1 вес. % Се02 и 1 вес. % ТЬ40т, взятых сверх 100% от суммарного количества окиси иттрия и кремнезема, тщательно перемешивают и обжигают при температуре

1420 — 1450 С в несколько циклов, включаю25 щих промежуточные мокрые растирания шихты после каждой 6-часовой изотермической выдержки. Полное время обжига составляег

24 час.

Полученный таким образом люминофор, соЗ0 стоящий преимущественно из твердого раствора активаторов в силикате иттрия со струк243758

Составитель Н. Савенкова

Техред Л. В. Куклина

Корректоры: Л. В. Орлова и Т. А. Бабакина

Редактор Н. Корченко

Заказ 3455/1 Изд,. № 1457 Тираж 473 Подписное

UHHHEIH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, iK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 турой апатита У<,ат(Si04jз0, обладает свечением в зелено-голубой области спектра с Х, 425, 440, 485, 505, 545 ни, яркостью свечения, равной 180% от яркости свечения промышленного люминофора марки А-1, длительностью послесвечения при спаде яркости до 5 порядка 5 10 сек. Стойкость такого люминофора по отношению к электронному пучку не уступает стойкости люминофора А-1.

Предмет изобретения

1. Способ получения малоинерционных катодо- и фотолюминофоров на основе соединений иттрия, активированных редкоземельными элементами, путем смешения компонентов шихты с последующим ее прокаливанием, отличающийся тем, что, с целью расширения ассортимента малоинерционных люминофоров с повышенной химической стойкостью и высокой стойкостью к электронной бомбардировке, в качестве соединений иттрия используют силикат иттрия.

10 2. Способ по п. 1, отличающийся тем, что силикат иттрия применяют при отношении

У20з к ЯОг от 1: 1 до 1: 3, а редкоземельные элементы вводят в концентрации 0,5 — 4 вес. о/о.
