Реферат

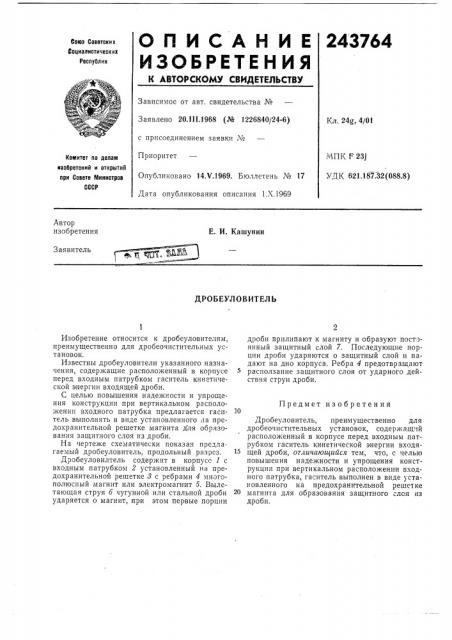

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

243764

Союа Соеетскит

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 20.111.1968 (№ 1226840/24-6) К,л. 24g, 4/01 с присоединением заявки №

Приоритет

МПК F 23j

УДК 621.187.32 (088.8) Иомитет по делам каобретекий и открыти"", при Совете Министров

СССР

Опубликовано 14.Ч.1969. Бюллетень № 17

Дата опубликования описания 1.Х.1969

Автор изобретения

Е. И. Кашунин

Заявитель

ДРОБЕУЛОВ ИТЕЛ Ь

Дробеуловитель, преимущественно для дробеочистительных установок, содержащий расположенный в корпусе перед входным патрубком гаситель кинетической энергии входящей дроби, отличающийся тем, что, с целью повышения надежности и упрощения конструкции при вертикальном расположении входного патрубка, гаситель выполнен в виде установленного на предохранительной решетке

20 магнита для образования защитного слоя из дроби.

Изобретение относится к дробеуловителям, преимущественно для дробеочистительных установок.

Известны дробеуловители указанного назначения, содержащие расположенный в корпусе перед входным патрубком гаситель кинетической энергии входящей дроби.

С целью повышения надежности и упрощения конструкции при вертикальном расположении входного патрубка предлагается гаситель выполнять в виде установленного па предохранительной решетке магнита для ооразования защитного слоя из дроби.

На чертеже схематически показач предлагаемый дробеуловитель, продольный разрез.

Дробеуловилтель содержит в корпусе 1 с входным патрубком 2 установленный на предохранительной решетке 8 с ребрами 4 многополюсный магнит или электромагнит 5. Вылетающая струя б чугунной или стальной дроби ударяется о магнит, при этом первые порции дроби прилипают к магниту и образуют постоянный защитный слой 7. Последующие порции дроби ударяются о защитный слой и падают на дно корпуса. Ребра 4 предотвращают расползание защитного слоя от ударного действия струи дроби.

Предмет изобретения

243764
