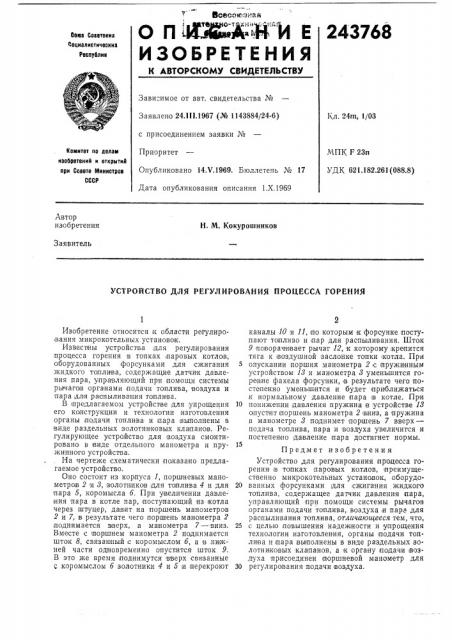

О П ИЖ А" ".Й "И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2437б8

Сова Советских

Социалистических

Рессу0лик

Зави"имое от авт. свидетельства №

Заявлено 24.1!1.1967 (№ 1143884/24-6) с присоединением заявки №

Приоритет

Опубликовано 14.Ч.1969. Бюллетень № 17

Дата опубликования описания 1.Х.1969

Кл. 24m, 1/03

Комитет по делам иаосретений и открытиЯ

ApN Совете Министров

СССР

МПК F 23n

УДК 621.182.261(088.8) Автор изобретения

Н. М. Кокурошников

Заявитель

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯ

Изобретение относится к области регулирования микрокотельных установок.

Известны устройства для регулирования процесса горения в топках паровых котлов, оборудованных форсунками .для сжигания жидкого тороплива, содержащие датчик давления пара, управляющий при помощи системы ры1чаго в органами подачи топлива, воздуха и пара для распыливания то плиева.

В предлагаемом устройстве для упрощения его ко нструкции и технологии изготовления органы подачи топлива и пара, выполнены в виде раздельных золотниковых клапанов. Регулирующее устройство для воздуха смонтировано, в виде отдельного манометра и пружинного устройства.

На чертеже схематически показано предлагаемое устройство.

Оно состоит из корпуса 1, поршневых манометро|в 2 и 8, золотников 1для топлива 4 и для пара 5, коромысла 6. При увеличении давле1ния пара в котле пар, поступающий из котла через штуцер, даровит на:поршень манометров

2 и 7, в результате чего поршень манометра 2 поднимается вверх, а манометра 7 — вниз.

Вместе с поршнем манометра 2 поднимается шток 8, связанный с коромыслом 6, а в нижней части одновременно опустится, шток 9.

В это же время поднимутся вверх связанные с коромыслом 6 золотники 4 и 5,и перекроют каналы 10 и 11, ino которым,к фороунке постулают торопливо и snap для распыливания. Шток

9 подворачивает рычат 12, к,которому, крепится тяга к воздушной заслонке топки котла. При опускании поршня манометра 2 с пружинным устройством 18 и манометра 8 уменьшится горение факела форсунки, в результате чего постепенно уменьшится и будет приближаться к нормальному давление (napa IB котле. При

10 понижении давления пружина в устройстве И опустит поршень манометра 2 вниз, а пружина в манометре 8 поднимет поршень 7 вверх— подача топлива, пара и воздуха увеличится и постепенно давление пара достигнет нормы.

Предмет изобретения

Устройство для регулирования про цесса горения в то пках паровых котлов, 1преимущественно микрокотельных установок, оборудо20 ванных форсунками для сжигания жидкого топлива, содержащее датчик давления пара, управляющий при .помощи системы рычагов органами подачи топлива, воздуха и паре для распыливания топлива, отличающееся тем, что, 25 с целью, повышения надежности и упрощения технологии изготовления, органы inoSrачи топли ва и пара вы полнены в ви де раздельных золотнико вых клапанов, а к органу подачи аоздуха присоединен поршневой манометр для

30 регулирования подачи воздуха, 243768

Составитель А. Лазебник

Редактор П. А. Вербова

Техред T. П. Курилко Корректор С. М. Сигая

Типография, пр. Сапунова, 2

Заказ 2418/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ГССР

Москва, Центр, пр. Серова, д. 4
