Устройство обработки изображения и способ отображения изображения

Устройство обработки изображения и способ отображения изображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству, включающему в себя устройство дисплея, имеющему относительно большой экран дисплея, например такому как цифровая фотокамера, позволяющему отображать различные изображения, и к способу и программе, используемым с этим устройством.

Уровень техники

Цифровые фотокамеры, которые записывают снятые изображения на носитель записи, как цифровые данные получили широкое распространение. В последние годы произошел значительный прогресс в уменьшении размера встроенного запоминающего устройства типа флэш или съемной памяти, используемых в цифровых фотокамерах, а также емкость запоминающих устройств стала большой таким образом, что большое количество данных изображения может быть сохранено в таких запоминающих устройствах.

Кроме того, в цифровых фотокамерах количество снятых изображений, которые могут быть сохранены в них, увеличивается из года в год, и данные изображения в слишком большом количестве, чтобы ими можно было распоряжаться, используя голову пользователя, часто сохраняют во встроенных запоминающих устройствах типа флэш или на съемных запоминающих устройствах.

Поэтому были разработаны цифровые фотокамеры, в которых пользователь добавляет ключевое слово к данным изображения, в результате чего может быть выполнен поиск, используя ключевое слово. Например, различные типы информации, такие как место, где было снято изображение, имена людей на изображении и т.д., добавляют как ключевые слова к данным изображения, полученным в результате съемки изображения.

Кроме того, в случае поиска данных изображения с требуемым изображением среди множества данных изображения, используя ключевое слово, добавленное к данным изображения, пользователь устанавливает (определяет) ключ поиска (условие поиска) для выполнения обработки поиска. Например, ключ поиска устанавливают путем выбора соответствующего одного из ключей поиска, представленных заранее, или тому подобное, или ввод текстовых данных принимают от пользователя и устанавливают их как ключ поиска. В дальнейшем обработку поиска выполняют, используя ключ поиска, установленный таким образом, в результате чего данные изображения, имеющие этот ключ поиска, могут быть сужены. Таким образом, ключевое слово добавляют к данным изображения, обеспечивая таким образом возможность поиска данных изображения, используя их ключевое слово, что позволяет гибко выполнять поиск данных изображения.

Кроме того, в том, что касается поиска изображения, используя ключевое слово, различные улучшения были выполнены и, например, в Публикации №2005-354134 находящейся на экспертизе заявки на японский патент и в Публикации №2008-165424, находящейся на экспертизе заявки на японский патент, раскрыт быстрый и надежный поиск требуемого изображения.

Сущность изобретения

В частности, в случае детектирования данных изображения, имеющих информацию, сопоставленную с ключом поиска (условие поиска), результаты поиска отображают в формате списка таким образом, что во многих случаях его результаты можно соответствующим образом распознавать. Однако в случае расширения диапазона поиска на данные изображения, относящиеся к ключу поиска (условие поиска), становится трудным визуально быстро распознать степень ассоциации с условием поиска в отношении результатов поиска только путем размещения в виде массива и отображения результатов его поиска в плоской мозаичной форме.

Таким образом желательно предоставлять результаты поиска изображений также для распознавания взаимосвязи с ключом поиска (условием поиска).

В соответствии с вариантом выполнения настоящего изобретения, устройство обработки изображения включает в себя устройство дисплея; модуль сохранения, выполненный с возможностью сохранения множества данных изображения, имеющих информацию, соответствующую ключу поиска; модуль указания ключа поиска, выполненный с возможностью указания ключа поиска, используемого для поиска изображения; модуль поиска, выполненный с возможностью поиска и выделения данных изображения, имеющих информацию, относящуюся к ключу поиска, указанному модулем указания ключа поиска, из модуля сохранения; и модуль управления отображением, выполненный с возможностью управления изображением, соответствующим данным изображения, выделенным модулем поиска, для отображения в положении, соответствующем степени ассоциации с ключом поиска на экране дисплея устройства дисплея.

В соответствии с описанной выше конфигурацией, ключ поиска, используемый для поиска изображения, определяют через модуль указания ключа поиска. Среди данных изображения, имеющих информацию, относящуюся к этому указанному ключу поиска, выполняют поиск и их выделяют из модуля сохранения для сохранения множества данных изображения с помощью модуля поиска.

Затем изображение, соответствующее найденным и выделенным данным изображения, отображают на экране дисплея устройства дисплея с помощью модуля управления отображением. В этом случае изображение, соответствующее данным изображения, полученным как результат поиска, отображают в положении на экране дисплея, соответствующем степени ассоциации с ключом поиска, с помощью модуля управления отображением.

Таким образом, результаты поиска изображения могут быть предоставлены пользователю также для распознавания взаимосвязи с ключом поиска (условие поиска).

В соответствии с описанной выше конфигурацией, результаты поиска изображения могут быть представлены пользователю также для распознавания взаимосвязи с ключом поиска (условием поиска).

Краткое описание чертежей

На фиг.1 показана блок-схема, предназначенная для описания примера конфигурации устройства формирования изображения, в котором применяется вариант выполнения устройства, способа и программы настоящего изобретения;

на фиг.2 показана схема, предназначенная для описания примера компоновки файла изображения, предназначенного для записи на носителе записи устройства формирования изображения;

на фиг.3 показана схема, предназначенная для описания примера компоновки папки изображения, сформированной на носителе записи устройства формирования изображения;

на фиг.4 показана схема, предназначенная для описания таблицы информации кандидата ключа поиска, заранее сформированной на носителе записи устройства формирования изображения, или в EEPROM (ЭСППЗУ, электрически стираемое программируемое постоянное запоминающее устройство) или тому подобное;

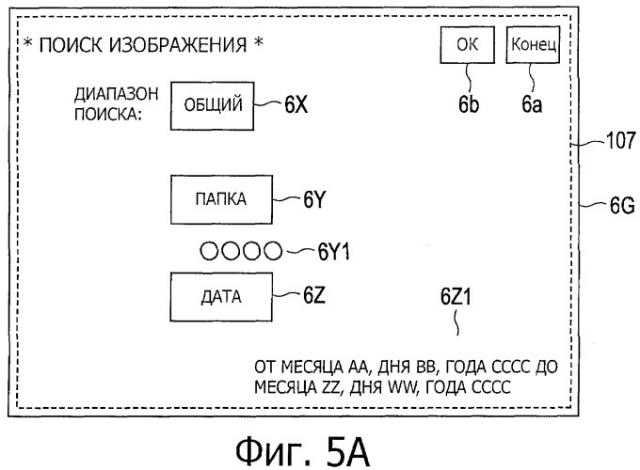

на фиг.5А и 5В показаны схемы, предназначенные для описания обработки, предназначенной для выбора ключа поиска, используемого для поиска изображения среди информации кандидата ключа поиска, зарегистрированной в таблице информации кандидата ключа поиска;

на фиг.6А и 6В показаны схемы, предназначенные для описания обработки, предназначенной для выбора ключа поиска, используемого для поиска изображения среди информации кандидата ключа поиска, зарегистрированной в таблице информации кандидата ключа поиска,

на фиг.7А и 7В показаны схемы, предназначенные для описания обработки, предназначенной для выбора ключа поиска, используемого для поиска изображения среди информации кандидата ключа поиска, зарегистрированной в таблице информации кандидата ключа поиска;

на фиг.8 показана схема, предназначенная для описания примера конфигурации словаря степени ассоциации ключа поиска;

на фиг.9 показана схема, предназначенная для описания информации, которая может стать ключом поиска для поиска изображения среди информации анализа изображения;

на фиг.10 показана схема, предназначенная для описания режима (1) отображения результатов поиска в случае, когда поиск изображения выполняют от состояния, в котором выбран один ключ поиска (буквенная информация);

на фиг.11 показана блок-схема последовательности операций, предназначенная для описания обработки времени поиска изображения, выполняемого в устройстве формирования изображения;

на фиг.12 показана блок-схема последовательности операций - продолжение фиг.11;

на фиг.13 показана схема, предназначенная для описания режима (2) отображения результатов поиска в случае, когда поиск изображения выполняют из состояния, в котором выбран один ключ поиска (буквенная информация);

на фиг.14 показана блок-схема последовательности операций, предназначенная для описания обработки в случае отображения результатов поиска изображения в режиме (2) отображения, описанном со ссылкой на фиг.13;

на фиг.15 показана схема, предназначенная для описания режима (3) отображения результатов поиска в случае, когда поиск изображения выполняют из состояния, в котором выбраны два ключа поиска (буквенная информация);

на фиг.16 показана схема, предназначенная для описания таблицы (1) определения положения отображения, предназначенной для определения области отображения миниатюрных изображений;

на фиг.17 показана схема, предназначенная для описания режима (4) отображения результатов поиска в случае, когда поиск изображения выполняется из состояния, в котором выбраны два ключа поиска (буквенная информация);

на фиг.18 показана схема, предназначенная для описания таблицы (2) определения положения отображения, предназначенной для определения области отображения миниатюрных изображений;

на фиг.19 показана схема, предназначенная для описания режима (5) отображения результатов поиска в случае, когда поиск изображения выполняется из состояния, в котором выбирают два ключа поиска (буквенная информация);

на фиг.20 показана блок-схема последовательности операций, предназначенная для описания обработки в случае отображения результатов поиска изображения с режимом (5) отображения, описанным, используя фиг.19;

на фиг.21 показана схема, предназначенная для описания режима (6) отображения результатов поиска в случае, когда поиск изображения выполняется из состояния, в котором выбирают два ключа поиска (буквенная информация);

на фиг.22 показана блок-схема последовательности операций для описания обработки в случае отображения результатов поиска изображения с режимом (6) отображения, описанным, используя фиг.21;

на фиг.23 показана схема для описания случая, в котором поиск изображения выполняют, используя изображение как ключ поиска;

на фиг.24 показана схема, предназначенная для описания операции для определения результатов поиска;

на фиг.25А-25С показаны схемы для описания случая, когда диапазон результатов поиска изображения, которые должны быть сохранены в папке, изменяют в соответствии с наклоном устройства формирования изображения, которое наклоняет пользователь; и

на фиг.26 показана блок-схема последовательности операций, предназначенная для описания обработки в случае, когда диапазон результатов поиска изображения, которые должны быть сохранены в папке, изменяется в соответствии с наклоном устройства формирования изображения, которое наклоняет пользователь, как было описано со ссылкой на фиг.25А-25С.

Подробное описание изобретения

Вариант выполнения устройства, способа и программы будет описан ниже со ссылкой на чертежи.

Пример конфигурации устройства формирования изображения

На фиг.1 показана блок-схема, предназначенная для описания примера конфигурации устройства 100 формирования изображения, в котором применяется вариант выполнения устройства, способ и программа в соответствии с настоящим изобретением. Устройство 100 формирования изображения переключает режимы съемки, в результате чего как неподвижные, так и движущиеся изображения можно снимать и записывать на носителе записи. Однако в варианте выполнения, описанном ниже, конфигурация и работа устройства 100 формирования изображения будут описаны для случая, когда в устройстве 100 формирования изображения используют функцию цифровой фотокамеры для съемки, в основном, неподвижного изображения в качестве примера для упрощения пояснения.

Как показано на фиг.1, устройство 100 формирования изображения включает в себя модуль 101 объектива, устройство 102 формирования изображения, модуль 103 предварительной обработки, модуль 104 обработки изображения, модуль 105 обработки отображения, модуль 106 дисплея, сенсорную панель 107, модуль 109 обработки сжатия, модуль 110 обработки разуплотнения и модуль 111 формирования отображаемого изображения.

Кроме того, устройство 100 формирования изображения включает в себя модуль 120 управления, модуль 131 операций, внешний интерфейс (ниже сокращенно обозначается как внешний интерфейс) 132, разъем 133 ввода/вывода, модуль 134 записи/считывания и носитель 135 записи. Кроме того, устройство 100 формирования изображения включает в себя сенсорную панель на верхнем участке 136 набора, датчик 137 движения, модуль 138 приема GPS (ГСН, глобальная система навигации), антенну 139 приема ГСН и схему 140 часов.

В устройстве 100 формирования изображения в соответствии с настоящим вариантом выполнения модуль 106 дисплея состоит из так называемого тонкого устройства дисплея, например такого как LCD (ЖКД, жидкокристаллический дисплей), панель органической EL (панель органической электролюминесценции (ЭЛ)) или тому подобное. Хотя это описано ниже, сенсорная панель 107 наклеена на всей поверхности экрана дисплея модуля 106 дисплея для формирования поверхности операций.

Сенсорная панель 107 принимает операцию указания (операцию контакта) на поверхности операций от пользователя (оператора), детектирует указанное положение (положение прикосновения) на поверхности операций сенсорной панели 107 и уведомляет модуль 120 управления о данных координат, обозначающих его указанное положение.

Модуль 120 управления управляет каждым модулем устройства 100 формирования изображения, как описано ниже, и также распознает, какого рода отображение выполняют на экране дисплея модуля 106 дисплея. Модуль 120 управления может принимать операцию указания (операцию ввода) от пользователя на основе данных координат, обозначающих указанное положение на поверхности операций от сенсорной панели 107, и отображать информацию на экране дисплея модуля 106 дисплея, соответствующую его указанному положению.

Например, допустим, что пользователь вводит палец или стилус или тому подобное в контакт с некоторым положением на поверхности операций сенсорной панели 107. В этом случае когда номер отображается в этом положении на экране дисплея, соответствующем (согласованном с) его положению контакта, модуль 120 управления может определить, что пользователь выбрал и ввел это отображаемое число.

Таким образом, в устройстве 100 формирования изображения модуль 106 дисплея и сенсорная панель 107 составляют сенсорный экран 108, используемый как устройство ввода. Следует отметить, что сенсорная панель 107 реализована, например, на основе панели типа чувствительного к давлению или электростатического типа.

Кроме того, сенсорная панель 107 может детектировать каждую из операций, скомпонованных для выполнения на множестве участков на поверхности операций одновременно для вывода данных координат, обозначающих каждое из положений контакта. Кроме того, сенсорная панель 107 также может детектировать каждую из операций указания, скомпонованных для выполнения на поверхности операций с повторением для вывода данных координат, обозначающих каждое из положений контакта.

Далее сенсорная панель 107 также может детектировать положения контакта непрерывно в заданные моменты времени для вывода данных координат, обозначающих его, в то время как палец или стилус удерживаются в контакте пользователем.

Таким образом, сенсорная панель 107 может принимать различные операции указаний (входные операции) от пользователя, такие как, так называемая операция постукивания, операция двойного постукивания, операция перетягивания, операция быстрого перемещения, операция сведения пальцев и т.п. для их детектирования.

Здесь операция постукивания представляет собой движение (операцию) для указания на поверхность операций только один раз пальцем или стилусом пользователя, такое как "тук". Операция двойного постукивания представляет собой движение для указания на поверхность операций непрерывно дважды, такое как "тук, тук".

Кроме того, операция перетягивания представляет собой движение, состоящее в перемещении пальца пользователя или стилуса, находящегося в контакте с поверхностью операций. Операция быстрого перемещения представляет собой движение указания на одну точку поверхности операций пальцем пользователя или стилусом, с последующим быстрым перемещением его в произвольном направлении.

Операция сведения пальцев представляет собой операцию установки контакта двух пальцев пользователя с поверхностью операций одновременно с последующим раскрытием или сведением этих двух пальцев или тому подобное. В этом случае операция раскрытия этих двух пальцев, находящихся в контакте или тому подобное, называется операцией разведения пальцев, или операция сведения двух пальцев или тому подобное называется операцией сведения пальцев.

Хотя операция перетягивания и операция быстрого перемещения отличаются скоростью выполнения операций, операция перетягивания и операция перемещения представляют собой операции, состоящие в установке пальца пользователя или тому подобное в контакт с поверхностью операций, с последующим перемещением его по поверхности операций (операция отслеживания перемещения по поверхности операций), и представляют собой операции, позволяющие распознавать такие два типа информации, как расстояние перемещения и направление движения.

Поэтому в настоящем описании, в случае когда выполняют одну из операции перетягивания и операции быстрого перемещения, в результате чего может быть выполнена одинаковая обработка, термин "операция отслеживания перемещения" используется как общий термин для операции перетягивания и операции быстрого перемещения.

Затем модуль 120 управления соединен с каждым модулем, составляющим устройство 100 формирования изображения, и управляет каждым модулем устройства 100 формирования изображения, как описано выше, и имеет конфигурацию так называемого микрокомпьютера.

Модуль 120 управления выполнен с возможностью подключения к CPU (ЦПУ, центральное процессорное устройство) 121, ROM (ПЗУ, постоянное запоминающее устройство) 122, RAM (ОЗУ, оперативное запоминающее устройство) 123, и ЭСППЗУ (электрически стираемое и программируемое ПЗУ) 124 через шину 125 ЦПУ.

ЦПУ 121 считывает программу, сохраненную в описанном ниже ПЗУ 122, для ее выполнения формирует сигнал управления, передаваемый в каждый модуль, для передачи его в каждый модуль, и принимает данные или тому подобное, предоставляемые из каждого модуля, для их обработки.

В ПЗУ 122 заранее сохраняют и содержат, как описано выше, различные программы, выполняемые ЦПУ 121, различные типы данных для обработки и т.д. ОЗУ 123 преимущественно используется как рабочая область, в которой временно сохраняют результаты в ходе обработки различных типов.

ЭСППЗУ 124 представляет собой так называемое энергонезависимое запоминающее устройство и в нем сохраняют и содержат информацию, которая должна содержаться даже когда выключают питание устройства 100 формирования изображения. Например, различные параметры, установленные пользователем, конечные результаты различных типов обработки, программы обработки или данные, вновь предоставленные для добавления функции или подобное, содержатся в ЭСППЗУ 124.

Модуль 120 управления, сконфигурированный таким образом, соединен, как показано на фиг.1, с модулем 131 операций, внешним интерфейсом 132, модулем 134 записи/считывания, сенсорной панелью на установленном верхнем участке 136, датчиком 137 движения, модулем 138 приема ГСН и схемой 140 часов.

Модуль 131 операций включает в себя кнопки операций, такие как различного типа регулировочные кнопки, функциональные кнопки, кнопка затвора и т.п., и принимает операции ввода пользователя для уведомления модуля 120 управления об этом. Таким образом, модуль 120 управления управляет каждым модулем в соответствии с операцией, введенной пользователем, принятой через модуль 131 операций, в результате чего может быть выполнена обработка в соответствии с введенной операцией.

Внешний интерфейс 132 представляет собой цифровой интерфейс, соответствующий заданному стандарту, например такой как USB (УПШ, универсальная последовательная шина), IEEE (Институт инженеров по электротехнике и радиоэлектронике, Инк.) 1394 или тому подобное.

То есть внешний интерфейс 132 принимает данные из внешнего оборудования, подключенного к разъему 133 ввода/вывода, путем преобразования их в данные в формате, который может быть обработан в устройстве 100 формирования изображения, или выводит данные, выводимые из устройства 100 формирования изображения, путем преобразования их в данные в заданном формате.

Модуль 134 записи/считывания записывает данные на носитель 135 записи в устройстве 100 формирования изображения или считывает данные, записанные на носителе 135 записи, в соответствии с управлением модуля 120 управления.

Носитель 135 записи выполнен съемным с устройства 100 формирования изображения и представляет собой так называемую карту памяти типа съемного запоминающего устройства, выполненную так, что она имеет емкость накопления порядка нескольких гигабайт или больше, и в качестве нее используется, например, полупроводниковое запоминающее устройство,.

Следует отметить, что может быть выполнена компоновка, в которой, например, встроенного типа носитель записи, такой как встроенного типа запоминающее устройство типа флэш или жесткий диск с малыми размерами, или тому подобное, можно использовать в качестве носителя 135 записи, помимо съемного запоминающего устройства типа карты памяти.

Кроме того, может быть выполнена компоновка, в которой другой носитель записи съемного типа, такой как оптический диск, такой как малых размеров DVD (ЦУД, цифровой универсальный диск) или CD (КД, компакт-диск), или тому подобное, можно использовать как носитель 135 записи.

Сенсорная панель на установленном верхнем участке 136 используется для приема ввода указания от пользователя в заданном случае. Такая сенсорная панель 136 также реализована как чувствительная к давлению сенсорная панель или электростатическая панель. Следует отметить, что сенсорная панель на установленном верхнем участке 136 не обязательно выполнена как сенсорная панель и скорее может быть реализована как так называемая аппаратная кнопка.

Датчик 137 движения используется для детектирования движения устройства 100 формирования изображения и, в частности, выполнен как двухосевой или трехосевой датчик ускорения или тому подобное. В случае когда устройство 100 формирования изображения наклонено, датчик 137 движения может детектировать, насколько устройство 100 формирования изображения наклонено и в каком направлении для уведомления об этом модуля 120 управления.

Кроме того, датчик 137 движения может четко детектировать случай, в котором устройство 100 формирования изображения трясут горизонтально, и случай, в котором устройство 100 формирования изображения трясут вертикально, для уведомления об этом модуля 120 управления. Кроме того, например, даже в случае, когда вибрацию прикладывают к устройству 100 формирования изображения, в результате постукивания или тому подобное датчик 137 движения также может детектировать это для уведомления об этом модуля 120 управления.

Модуль 138 приема ГСН принимает заданный сигнал от множества спутников через антенну 139 приема ГСН и анализирует его, в результате чего он может детектировать текущее положение устройства 100 формирования изображения и может передавать уведомление об этом в модуль 120 управления.

В соответствии с функцией модуля 138 приема ГСН устройство 100 формирования изображения получает информацию о текущем положении во время съемки изображения, в результате чего информация о положении (информация ГСН), обозначающая положение снятого изображения, может быть добавлена к данным изображения как метаданные.

Следует отметить, что модуль 138 приема ГСН выполнен таким образом, что он может работать или может прекращать свою работу в соответствии с инструкцией от пользователя, принимаемой через модуль 131 операций.

Схема 140 часов имеет функцию календаря, в результате чего могут быть предоставлены текущая дата, текущий день недели и текущее время, и также функция счетчика времени для измерения заданного интервала времени может быть реализована соответствующим образом

В соответствии с функцией такой схемы 140 часов информация, относящаяся к дате съемки, такая как дата и время съемки, день недели съемки или тому подобное, может быть добавлена к данным изображения съемки. Кроме того, используется функция схемы 140 часов, в соответствии с которой также может быть реализована функция автоспуска по таймеру, которая вызывает автоматическое срабатывание затвора по истечении определенного периода времени, после заданной операции, для обеспечения возможности съемки изображения.

В устройстве 100 формирования изображения по фиг.1 модуль 101 объектива включает в себя, хотя это и не показано на чертеже, объектив формирования изображения (линзы объектива), механизм регулировки экспозиции, механизм регулировки фокусирования, механизм затвора и т.д., и представляет собой участок, который снимает изображение субъекта и формирует изображение на поверхности датчика устройства формирования изображения на последующем этапе.

Устройство 102 формирования изображения выполнено из датчика формирования изображения (устройство формирования изображения), такого как датчик изображения CCD (ПЗС, прибор с зарядовой связью) или CMOS (КМОП, комплементарный металлооксидный полупроводник) или тому подобное. Устройство 102 формирования изображения снимает изображение, которое формируется на поверхности его собственного датчика через модуль 101 объектива в виде электрического сигнала (сигнала изображения).

В устройстве 100 формирования изображения в соответствии с настоящим вариантом выполнения устройство 102 формирования изображения включает в себя цветной фильтр на одной пластине для формирования структуры цветов, заранее определенной так, что формируется любой один из сигналов R (красного), G (зеленого) и В (синего) цвета для каждого пикселя.

Затем сигнал изображения, снимаемый через устройство 102 формирования изображения, передают в модуль 103 предварительной обработки на последующем этапе. Модуль 103 предварительной обработки включает в себя схему CDS (КДВ, коррелированной двойной выборки), схему AGC (АРУ, автоматической регулировки усиления), A/D (А/Ц, аналогово/цифровой) преобразователь и т.д., и представляет собой участок, который снимает сигнал изображения из устройства 102 формирования изображения, как цифровые данные.

Сигнал изображения (данные изображения), снятый с помощью модуля 103 предварительной обработки, передают в модуль 104 обработки изображения. Модуль 104 обработки изображения включает в себя схему детектора, схему баланса белого, схему устранения мозаичного изображения, схему преобразования разрешения, другие схемы коррекции изображения и т.д.

В модуле 104 обработки изображения вначале параметры для различных типов обработки регулирования, такие как параметры для регулирования экспозиции, параметры для регулирования фокусирования (точки фокусирования), параметры для регулирования баланса белого и т.д. формируют на основе данных изображения, полученных из схемы 103 предварительной обработки.

Среди параметров, сформированных в модуле 104 обработки изображения, параметры для регулирования экспозиции и параметры для регулирования фокусирования передают в модуль 120 управления. Модуль 120 управления выполняет управление на основе параметров, полученных из модуля 104 обработки изображения механизмом регулирования экспозиции и механизмом регулирования фокусирования модуля 101 объектива, в результате чего регулировки экспозиции или фокусирования могут быть выполнены соответствующим образом.

Затем в модуле 104 обработки изображения выполняют обработку согласования уровня черного или обработку регулирования баланса белого на основе параметров для регулирования баланса белого, сформированных, как описано выше, для данных изображения, полученных из модуля 103 предварительной обработки. В соответствии с такой обработкой регулирования, данные изображения из модуля 103 предварительной обработки регулируют так, чтобы получить изображение, имеющее соответствующий оттенок.

Затем в модуле 104 обработки изображения выполняют обработку устранения мозаичного изображения (одновременная обработка) для генерирования данных RGB (данные трех основных цветов), обработку коррекции диафрагмы, обработку гамма (γ) коррекции или тому подобное таким образом, что данные изображения регулируют так, чтобы они имели соответствующий оттенок.

Затем в модуле 104 обработки изображения выполняют обработку Y/C преобразования для формирования сигнала (Y) яркости и сигналов Сb, Сr цветности из сформированных данных RGB, обработку коррекции хроматической аберрации, обработку преобразования разрешения или тому подобное для формирования сигнала Y яркости и цветовых сигналов Сb, Сr цветности.

Данные изображения (сигнал Y яркости, сигналы Сb, Сr цветности), сформированные в модуле 104 обработки изображения, передают в модуль 105 обработки отображения и преобразуют в сигнал изображения в формате, предназначенном для поставки в модуль 106 дисплея, и их передают в модуль 106 дисплея.

Таким образом, изображение субъекта, снятое через модуль 101 объектива, отображают на экране дисплея модуля 106 дисплея, в результате чего пользователь может снимать изображение целевого субъекта, подтверждая изображение субъекта, отображаемого на экране дисплея модуля 106 дисплея.

Одновременно с этим сигнал Y яркости и сигналы Сb, Сr цветности, формируемые в модуле 104 обработки изображения, также передают в модуль 109 обработки сжатия. После этого в моменты времени, когда нажимают на кнопку затвора модуля 131 операций, модуль 109 обработки сжатия подвергает данные изображения для изображения, предназначенного для отображения на экране дисплея модуля 106 дисплея, сжатию данных в это время и подает их в модуль 120 управления.

Следует отметить, что с помощью модуля 109 обработки сжатия выполняют обработку сжатия данных в соответствии с заданным способом сжатия данных. Что касается способа сжатия данных в случае неподвижного изображения, используют способ JPEG (Объединенная группа экспертов по машинной обработке фотографических изображений), и в случае движущегося изображения используют способ сжатия MPEG (Экспертная группа по вопросам движущегося изображения) или тому подобное. Само собой разумеется, что способ сжатия данных не ограничен ими и вполне можно использовать различные типы сжатия.

Модуль 120 управления управляет модулем 134 записи/считывания для записи данных изображения, подвергнутых сжатию данных из модуля 109 обработки сжатия на носителе 135 записи. Таким образом, в устройстве 100 формирования изображения изображение субъекта может быть снято, и данные изображения, формирующие изображение его субъекта, могут быть записаны на носитель 135 записи.

В устройстве 100 формирования изображения данные изображения, снятые и полученные таким образом, могут быть сохранены на носителе 135 записи для каждой папки, формируемой пользователем, используя подробности, которые будут описаны ниже, и ими можно управлять. Папки могут быть сформированы по объектам, таким как для каждого субъекта или для каждого события, или тому подобное. В устройстве 100 формирования изображения в соответствии с настоящим вариантом выполнения папки формируют для каждого события, в хорде которого производили съемку изображений, например такого как первый день в школе, спортивные соревнования, празднование дня рождения или тому подобное. Само собой разумеется, что данные снятого изображения также могут быть перемещены в целевую папку впоследствии.

После этого данные изображения, записанные на носитель 135 записи, располагают таким образом, чтобы их можно было считывать модулем 134 записи/считывания, управляемым модулем 120 управления. Данные формирования изображения, считываемые с носителя 135 записи, передают в модуль 110 обработки разуплотнения через модуль 120 управления.

Модуль 110 обработки разуплотнения подвергает данные изображения, передаваемые в него самого, обработке разуплотнения, в соответствии со способом сжатия данных, используемым во время сжатия данных, для восстановления данных изображения в том виде, в каком они были перед сжатием данных, и передает их в модуль 111 формирования отображаемого изображения.

Модуль 111 формирования отображаемого изображения использует данные изображения из этого модуля 110 обработки разуплотнения, также использует различные типы данных отображения, передаваемых из модуля 120 управления соответствующим образом, для формирования данных изображения, предназначенного для отображения на экране дисплея модуля 106 дисплея, и передает их в модуль 105 обработки отображения.

Модуль 105 обработки отображения преобразует данные изображения, полученные из модуля 111 формирования отображаемого изображения, в сигнал изображения, в формате, пригодном для передачи в модуль 106 дисплея, и передает его в модуль 106 дисплея таким же образом, как и в случае, когда данные изображения из модуля 104 обработки изображения были подвергнуты обработке.

Таким образом, изображение, соответствующее данным изображения, записанным на носителе 135 записи, можно отображать на экране дисплея модуля 106 дисплея. То есть данные изображения целевого изображения, записанного на носитель 135 записи, могут быть воспроизведены.

Таким образом, устройство 100 формирования изображения в соответствии с настоящим вариантом выполнения может снимать изображение субъекта и записывать его на носитель 135 записи. Кроме того, устройство 100 формирования изображения считывает данные изображения, записанные на носителе 135 записи, подвергая их обработке воспроизведения, в результате чего изображение, соответствующее его данным изображения, может отображаться на экране дисплея модуля 106 дисплея.

В устройстве 100 формирования изображения, имеющем описанную выше конфигурацию, как описано ниже, информацию, используемую как кандидат ключа поиска (условие поиска), такой как ключевое слово или тому подобное, добавляют к файлу формирования изображения, записанному на носитель 135 записи, в результате съемки, и поиск данных изображения может быть выполнен соответствующим образом.

Затем устройство 100 формирования изображения не выделяет данные изображения, имеющие информацию, которая должна быть просто согласована с ключом поиска. При этом выполняют поиск и выделение данных изображения, имеющих информацию, относящуюся к ключу поиска, в результате чего его результат может отображаться на экране дисплея модуля 106 дисплея в соответствии со степенью ассоциации с ключом поиска.

Кроме того, устройство 100 формирования изображения может определять результаты поиска изображения в соответствии с требуемым пользователем диапазоном, без выполнения сложных операций для их сохранения.

Примеры конфигурации файла изображения и папки изображения

На фиг.2 показана схема, предназначенная для описания примера компоновки файла изображения, предназначенного для записи на носитель 135 записи устройства 100 формирования изображения. Как показано на фиг.2, файлы изображения имеют название файла, которое представляют собой информацию идентификации, предназначенную для идентификации каждого файла изображения. Такое название файла автоматически предоставляют с помощью модуля 120 управления во время съемки изображения.

Кроме того, метаданные, такие как ключевое слово, информацию ГСН, информацию анализа изображения, информацию камеры, дату и время съемки и т.д. располагают для добавления к каждому файлу изображения. Такие метаданные можно использовать как информацию, соответствующую ключу поиска данных изображения.

Здесь ключевое слово представл
