Интервалы молчания в системах беспроводной связи

Интервалы молчания в системах беспроводной связи

Иллюстрации

Показать все

Реферат

Перекрестные ссылки на соответственные заявки

Настоящая заявка формулирует преимущество относительно предварительно поданной заявки №60/863131, озаглавленной "Способ и устройство для формирования интервала молчания в системе беспроводной связи", которая была подана 26 октября 2006. Вышеупомянутая заявка включена здесь посредством ссылки.

Уровень техники

I Область техники

Следующее описание относится в целом к системам беспроводной связи, более конкретно к определению интервалов молчания в системе беспроводной связи.

II Уровень техники

Системы беспроводной связи широко используются для предоставления различного типа коммуникационного контента, например голоса, данных и так далее. Типичные системы беспроводной связи могут быть системами множественного доступа, способными поддерживать связь с множественными пользователями посредством распределения доступных системных ресурсов (например, полосы частот, передаваемой мощности, …). Примеры таких систем множественного доступа могут включать в себя системы множественного доступа с кодовым разделением каналов (CDMA), системы множественного доступа с временным разделением каналов (TDMA), системы множественного доступа с частотным разделением каналов (FDMA), системы множественного доступа с ортогональным частотным разделением каналов (OFDMA) и т.п.

Обычно, системы беспроводной связи с множественным доступом могут одновременно поддерживать связь с множеством мобильных устройств. Каждое мобильное устройство может связываться с одной или несколькими базовыми станциями через передачи по прямым и обратным линиям связи. Прямая линия связи (или нисходящая линия связи) является коммуникационной линией связи от базовых станций на мобильные устройства, и обратная линия связи (или восходящая линия связи) является коммуникационной линией связи от мобильных устройств на базовые станции. Кроме того, связь между мобильными устройствами и базовыми станциями может быть установлена через системы с единственным вводом и единственным выводом (SISO), системы с множественным вводом и единственным выводом (MISO), системы с множественным вводом и множественным выводом (MIMO) и т.д.

В таких системах базовые станции или другие точки доступа могут посылать широковещательные сигналы, потребляемые множеством мобильных устройств (например, сотовыми телефонами и т.п.), чтобы предоставить информацию относительно наличия базовой станции и другую соответственную информацию. Например, информация может содержать протокол для инициализации связи с базовой станцией. Базовые станции могут быть предоставлены для множественных несущих, например, каждая из которых может послать широковещательные сигналы по прямой линии связи на множество мобильных устройств в конфигурации MIMO. Широковещательные сигналы могут быть посланы на подобных каналах, используя непрерывно заменяемые или смежные частоты. Базовые станции могут также принимать сообщения от мобильных устройств по обратной линии связи, которые могут вызвать помехи между устройствами и/или базовыми станциями. Однако некоторый уровень помех может быть желателен, чтобы позволить устройствам передавать с достаточной мощностью.

Сущность изобретения

Ниже представлено упрощенное краткое изложение одного или нескольких вариантов реализации, чтобы предоставить основное понимание таких вариантов реализации. Это краткое изложение не является широким обзором всех рассмотренных вариантов реализации и не предназначено ни для идентификации ключевых или критических элементов всех вариантов реализации, ни для обозначения области применения каких-либо или всех вариантов реализации. Единственная цель заключается в том, чтобы представить некоторые концепции одного или нескольких вариантов реализации в упрощенной форме как вводную часть к более подробному описанию, представленному ниже.

В соответствии с одним или несколькими вариантами реализации и соответствующим их раскрытием, описываются различные объекты, способствующие определению и использованию интервала молчания (паузы) в связи с системами беспроводной связи, чтобы позволить измерение теплового шума на восходящей линии связи базовой станции, одноранговую связь, передачи устройства общественной безопасности и/или подобного этому. Интервал молчания может быть задан базовой станцией и послан на мобильные устройства, в одном примере; кроме того, интервал молчания может быть предварительно закодирован в различных устройствах, в зависимости от помех, в зависимости от другой информации и т.д.

В соответствии с объектами, рассматривается способ, способствующий определению интервала молчания в сети беспроводной связи. Способ может содержать определение интервала молчания, содержащее период интервала, сдвиг в пределах периода и продолжительность режима молчания одного или нескольких передающих устройств. Способ может дополнительно содержать измерение уровня теплового шума восходящей линии связи во время интервала молчания.

Другой объект относится к устройству беспроводной связи. Устройство беспроводной связи может включать в себя, по меньшей мере, один процессор, сконфигурированный для определения интервала молчания как участка одного или нескольких символьных периодов OFDM полосы частот передачи таким образом, что устройства прекращают передачу во время интервала молчания. Устройство беспроводной связи может также включать в себя устройство памяти, связанное, по меньшей мере, с одним процессором.

Еще один объект относится к устройству беспроводной связи, который способствует определению одного или нескольких интервалов молчания. Устройство беспроводной связи может содержать средство создания интервала молчания исходя из одного или нескольких участков одного или нескольких символьных периодов OFDM. Кроме того, устройство беспроводной связи может дополнительно включать в себя средство передачи информации относительно интервала молчания на одно или несколько мобильных устройств так, что мобильные устройства могут прекратить связь во время интервала молчания.

И еще один объект относится к машиночитаемому носителю, включающему в себя код для инструктирования, по меньшей мере, одного компьютера на определение интервала паузы, содержащего одно или несколько количеств символьных периодов OFDM, во время которых одно или несколько передающих устройств могут прекратить связь. Кроме того, код может дополнительно инструктировать, по меньшей мере, один компьютер на выполнение задачи во время интервала молчания.

В соответствии с другим объектом, устройство в системе беспроводной связи может включать в себя процессор, выполненный с возможностью создания интервала молчания исходя из одного или нескольких участков одного или нескольких символьных периодов OFDM и передачи информации относительно интервала молчания на одно или несколько мобильных устройств так, что мобильные устройства могут прекратить связь во время интервала молчания. Кроме того, устройство может содержать устройство памяти, связанное с процессором.

В соответствии с дополнительным объектом, рассматривается способ, который способствует прекращению связи во время интервала молчания. Способ может содержать показатели получения интервала молчания, включающие в себя период интервала суперкадра, сдвиг в пределах суперкадра и продолжительность. Способ может дополнительно содержать подавление определенных поддиапазонов одного или нескольких физических (PHY) кадров передачи, которые являются частью интервала молчания.

Другой объект относится к устройству беспроводной связи. Устройство беспроводной связи может включать в себя, по меньшей мере, один процессор, выполненный с возможностью приема определения интервала молчания, содержащего интервальный период OFDM для молчания и для прекращения связи во время интервала молчания. Устройство беспроводной связи может также включать в себя устройство памяти, связанное, по меньшей мере, с одним процессором.

Еще один объект относится к устройству беспроводной связи для осуществления паузы во время интервала молчания. Устройство беспроводной связи может включать в себя средство приема определения интервала молчания, а также средство детектирования начала интервала молчания исходя из периода интервала OFDM и сдвига в пределах периода. Устройство беспроводной связи может также включать в себя средство прекращения связи в начале интервала молчания на указанную продолжительность.

Еще один объект относится к машиночитаемому носителю, включающему в себя код для того, чтобы инструктировать, по меньшей мере, один компьютер на получение показателей интервала молчания, связанных с одним или несколькими участками одного или нескольких символьных периодов OFDM. Код может также инструктировать, по меньшей мере, один компьютер на прекращение передачи во время интервала молчания.

В соответствии с другим объектом, устройство может быть предоставлено в системе беспроводной связи, включающей в себя процессор, выполненный с возможностью приема определения интервала молчания, детектирования начала интервала молчания исходя из периода интервала OFDM и сдвига в пределах периода и прекращения связи в начале интервала молчания для указанной продолжительности. Дополнительно, устройство может содержать устройство памяти, связанное с процессором.

Для осуществления вышеуказанных и соответственных целей один или несколько вариантов реализации содержат признаки, полностью описанные ниже и специально указанные в формулах изобретения. Нижеследующее описание и соответственные чертежи формулируют подробно определенные иллюстративные объекты одного или нескольких вариантов реализации. Эти объекты показательны, однако, только для нескольких различных вариантов, в которых могут использоваться принципы различных вариантов реализации, и описанные варианты реализации предназначены для включения в себя всех таких объектов и их эквивалентов.

Краткое описание чертежей

Фиг.1 является иллюстрацией системы беспроводной связи в соответствии с различными формулируемыми объектами.

Фиг.2 - иллюстрация примера устройства связи для использования в пределах среды беспроводной связи.

Фиг.3 - иллюстрация примера системы беспроводной связи, которая осуществляет определение и использование интервалов молчания.

Фиг.4 - иллюстрация примерной полосы частот, которая определяет интервал молчания.

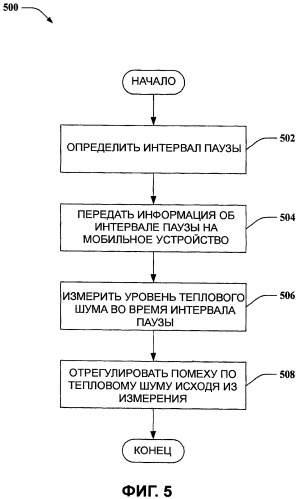

Фиг.5 - иллюстрация примерной методологии, которая способствует определению и передаче интервала молчания.

Фиг.6 - иллюстрация примерной методологии, которая способствует приему и осуществлению интервала молчания.

Фиг.7 - иллюстрация примерного мобильного устройства, которое способствует прекращению связи во время интервала молчания.

Фиг.8 - иллюстрация примерной системы, которая способствует определению интервала молчания и установку помехи по тепловому уровню (IoT).

Фиг.9 - иллюстрация примерной беспроводной сетевой среды, которая может быть использована в соединении с различными описанными системами и способами.

Фиг.10 - иллюстрация примерной системы, которая измеряет тепловой шум во время определенного интервала молчания.

Фиг.11 - иллюстрация примерной системы, которая прекращает связь во время интервала молчания.

Осуществление изобретения

Ниже описываются различные варианты реализации в связи с чертежами, на которых подобные цифровые обозначения используются для обозначения подобных же элементов. В нижеследующем описании, для ясности, многочисленные конкретные детали сформулированы для обеспечения полного понимания одного или нескольких вариантов реализации. Очевидно, однако, что такой вариант(-ы) реализации может быть осуществлен без этих конкретных деталей. В других случаях известные структуры и устройства показаны в форме блок-схемы для облегчения описания одного или нескольких вариантов реализации.

В настоящей заявке термины "компонент", "модуль", "система" и т.п. служат для обозначения компьютерных объектов или аппаратного средства, встроенного программного обеспечения, комбинации аппаратного средства и программного обеспечения, программного обеспечения или программного обеспечения при его выполнении. Например, компонентом может быть, но без ограничения, процесс, выполняемый процессором, процессор, задача, исполняемые программы, цепочка исполняемых программ, программа и/или компьютер. Например, и выполняемое приложение на компьютерном устройстве, и компьютерное устройство могут быть компонентом. Один или несколько компонентов могут постоянно находиться в пределах процесса и/или выполняемой цепочки программ, и компонент может быть локализован на одном компьютере и/или распределен между двумя или несколькими компьютерами. Кроме того, эти компоненты могут выполняться от различных машиночитаемых носителей, сохраняющих различные структуры данных. Компоненты могут связываться посредством локальных и/или удаленных процессов, например, в соответствии с сигналом, имеющим один или несколько пакетов данных (например, данные от одного компонента взаимодействуют с другим компонентом в локальной системе, распределенной системе и/или по сети, например, через Интернет с другими системами посредством сигнала).

Кроме того, различные варианты реализации рассматриваются в связи с мобильным устройством. Мобильное устройство также можно назвать системой, абонентским модулем, абонентской станцией, мобильной станцией, мобильной удаленной станцией, удаленным терминалом, терминалом доступа, пользовательским терминалом, терминалом, устройством беспроводной связи, пользовательским агентом, пользовательским устройством или пользовательским оборудованием (UE). Мобильное устройство может быть сотовым телефоном, радиотелефоном, телефоном Протокола Инициирования Сеанса связи (SIP), станцией беспроводной местной линии связи (WLL), персональным цифровым помощником (PDA), карманным устройством, имеющим возможность беспроводного подключения, вычислительным устройством или другим устройством обработки, соединенным с беспроводным модемом. Кроме того, в данном случае рассматриваются различные варианты реализации в связи с базовой станцией. Базовая станция может использоваться для связи с мобильным устройством(-ами) и может также обозначаться как точка доступа, Узел В или каким-то другим термином.

Кроме того, различные рассматриваемые объекты или признаки могут быть реализованы как способ, устройство или промышленное изделие, используя стандартные программные и/или технические методики. Используемый в данном случае термин "промышленное изделие" охватывает и компьютерную программу, доступную на любом считываемом компьютером устройстве, накопителе или носителе. Например, машиночитаемые носители могут включать в себя, но без ограничений, магнитные запоминающие устройства (например, жесткий диск, гибкий диск, магнитные ленты и т.д.), оптические диски (например, компакт-диск (CD), универсальный цифровой диск (DVD) и т.д.), смарт-карты и устройства флэш-памяти (например, EPROM, карта, флэшка, ключевой флэш-диск (key drive) и т.д.). Кроме того, различные рассматриваемые запоминающие устройства могут представлять собой одно или несколько устройств и/или другие машиночитаемые носители для хранения информации. Термин "машиночитаемый носитель" может включать в себя, без ограничений, беспроводные каналы и различные другие среды, пригодные для хранения, содержания и/или поддержания инструкции(-й) и/или данных.

На Фиг.1 показана система 100 беспроводной связи в соответствии с различными рассматриваемыми вариантами реализации. Система 100 содержит базовую станцию 102, которая может включать в себя множественные антенные группы. Например, одна антенная группа может включать в себя антенны 104 и 106, другая группа может содержать антенны 108 и 110, и дополнительная группа может включать в себя антенны 112 и 114. Две антенны показаны для каждой антенной группы; однако для каждой группы может быть использовано больше или меньше антенн. Базовая станция 102 может дополнительно содержать цепочку передатчиков и цепочку приемников, каждая из которых может в свою очередь содержать множество компонентов, связанных с передачей и приемом сигнала (например, процессоры, модуляторы, мультиплексоры, демодуляторы, демультиплексоры, антенны и т.д.), как должно быть очевидно специалистам в данной области техники.

Базовая станция 102 может связываться с одним или несколькими мобильными устройствами, например мобильным устройством 116 и мобильным устройством 122; однако следует отметить, что базовая станция 102 может связываться по существу с любым количеством мобильных устройств, подобных мобильным устройствам 116 и 122. Мобильные устройства 116 и 122 могут быть, например, сотовыми телефонами, интеллектуальными телефонами, ноутбуками, карманными устройствами связи, карманными вычислительными устройствами, спутниковыми радиоустройствами, глобальными системами позиционирования, карманными компьютерами и/или любым другим подходящим устройством для связи по системе беспроводной связи 100. Как можно видеть, мобильное устройство 116 связано с антеннами 112 и 114, и антенны 112 и 114 передают информацию на мобильное устройство 116 по прямой линии связи 118 и получают информацию от мобильного устройства 116 по обратной линии связи 120. Кроме того, мобильное устройство 122 связано с антеннами 104 и 106, и антенны 104 и 106 передают информацию на мобильное устройство 122 по прямой линии 124 связи и получают информацию от мобильного устройства 122 по обратной линии 126 связи. В системе дуплексной связи с частотным разделением каналов (FDD) прямая линия 118 связи может использовать частотный диапазон, отличный от используемого обратной линией 120 связи, и прямая линия 124 связи может использовать частотный диапазон, отличный от используемого обратной линией 126 связи, например. Кроме того, в системе дуплексной связи с разделением времени (TDD) прямая линия 118 связи и обратная линия 120 связи могут использовать общий частотный диапазон, и прямая линия 124 связи и обратная линия 126 связи могут использовать общий частотный диапазон.

Каждая группа антенн и/или зона связи, для которой они предназначены, может быть обозначена как сектор базовой станции 102. Например, антенные группы могут быть предназначены для связи с мобильными устройствами в секторе зон, покрываемых базовой станцией 102. При связи по прямым линиям связи 118 и 124 передающие антенны базовой станции 102 могут использовать формирование диаграммы направленности для улучшения отношения сигнал-шум прямых линий связи 118 и 124 для мобильных устройств 116 и 122. Кроме того, в то время как базовая станция 102 использует формирование диаграммы направленности для передачи на мобильные устройства 116 и 122, хаотически рассеянные по соответствующей зоне покрытия, мобильные устройства в соседних сотах могут быть подвержены меньшей помехе по сравнению с передачей базовой станцией через единственную антенну на все ее мобильные устройства.

В соответствии с примером, система 100 может быть системой связи с множественным входом и множественным выходом (MIMO). Дополнительно, система 100 может использовать по существу дуплексную методику любого типа для разделения каналов связи (например, прямую линию связи, обратную линию связи, …), например FDD, TDD и т.п. В одном примере, один или несколько интервалов паузы могут существовать во время связи в пределах сети, содержащей базовую станцию 102 и мобильные устройства 116 и 122. Во время интервала паузы мобильные устройства 116 и 122 могут прекратить передачу сигнала всюду по интервалу, позволяя базовой станции 102 измерить уровень ее теплового шума. Основываясь на этой информации, базовая станция 102 может определить или изменить ее помехи по тепловому (IoT) уровню для максимизации пропускной способности относительно уровня помехи исходя из уровня теплового шума. Например, большие помехи могут позволить большую мощность передачи и, таким образом, лучшее качество и эффективность связи. Вместе с тем, если помехи увеличиваются до уровня, который препятствует базовой станции 102 интерпретировать связь от устройств, увеличение помех может ликвидировать преимущество. Таким образом, для базовой станции 102 желательно поддерживать оптимальное отношение IoT или близкий к нему уровень. Следует отметить, что это может быть осуществлено в синхронной конфигурации так, что синхронизированные устройства могут прекратить передачу на период времени при высокой точности и согласованности.

В одном примере, базовая станция 102 может сообщить мобильным устройствам 116 и 122 об интервале паузы и необходимых сопутствующих показателях (например, суперкадры, содержащие интервалы паузы, сдвига в пределах суперкадров для начала паузы, и/или их продолжительность). Дополнительно или альтернативно, мобильные устройства 116 и 122 могут быть предварительно сконфигурированы с этой информацией. Кроме того, интервалы паузы могут быть использованы, в одном примере, для связи, относящейся к другим сетям или системам. Например, один или несколько интервалов паузы могут быть зарезервированы для систем общественной безопасности так, чтобы позволить устройствам общественной безопасности передавать во время интервалов паузы большую мощность с минимальными помехами для других устройств в системе 100 связи. В этом отношении устройства общественной безопасности могут надежно передать критическую информацию и будут иметь возможность для этого при увеличенных расстояниях или в зонах более слабого сигнала. Интервалы паузы могут также использоваться для одноранговой (например, мобильное устройство 116 на мобильное устройство 122) связи, как в одном примере. Таким образом, мобильные устройства 116 и 122 могут связываться, не прерывая сигналы между базовой станцией 102 и другими устройствами, например.

На Фиг.2 показано устройство 200 связи для среды беспроводной связи. Устройство 200 связи может быть базовой станцией, мобильным устройством или их частью, например. Устройство 200 связи может содержать спецификатор 202 интервала паузы, который определяет и/или связывает временную точку, в которой восходящая линия связи или связь между устройствами в беспроводной мобильной сети может быть подавлена, и передатчик 204, который может послать или переслать сообщение на прямую или обратную линию связи, например. В одном примере, спецификатор 202 интервала паузы может определить интервал паузы, определяемый посредством периода времени, в течение которого начинается интервал паузы, сдвигом в пределах периода времени, относящегося к точке в периоде времени для начала интервала паузы, и продолжительностью времени для продолжения интервала паузы; передатчик 204 может прекратить связь во время интервала паузы. В одном примере, период времени может относится к периодичности интервала паузы, означая продолжительность между последовательными интервалами паузы. Это может быть, например, данное число интервалов времени за определенный период интервалов времени, например каждый другой суперкадр, или 2 последовательных суперкадра в каждых 10 суперкадрах, или подобное этому.

В соответствии с примером, устройство 200 связи может использоваться в системе FDD MIMO, когда широковещательный сигнал по прямой линии связи может быть передан базовой станцией и мобильным устройством - по обратной линии связи. Устройство 200 связи может быть базовой станцией или другой точкой доступа, которая является составляющей в синхронизированной сети беспроводной связи. Спецификатор 202 интервала паузы может определить один или несколько интервалов паузы, которые будут задействованы во время беспроводной связи. Интервал паузы может быть определен во время интервала времени в соответствии со сдвигом в пределах интервала времени и для продолжительности времени, в котором все это может быть выражено в единицах символов OFDM, кадров (например, кадров PHY), суперкадров и т.п. В конфигурации беспроводной связи, например, доступная полоса пропускания может содержать множество символов OFDM, каждый имеющий одну или несколько поднесущих для передачи информации. Символы OFDM могут относиться к символьному периоду и могут содержаться в пределах кадра или суперкадра, который определяет единицу времени в связи. В одном примере, доступная полоса пропускания может быть разделена на ряд поддиапазонов по частоте, и маска поддиапазона может быть определена так, чтобы только участок поддиапазонов использовался для интервала паузы. Интервал паузы может быть задан во время сетевого планирования, как параметр конфигурации, например во время работы посредством администратора или другого устройства, и/или задан устройством 200 связи, например, когда желательно измерение теплового шума. Следует отметить, что в одном примере, например, в соответствии с базовой станцией, тепловой шум может оставаться достаточно постоянным, так что он не должен часто измеряться. Дополнительно или альтернативно, интервал паузы может быть определен на основе дополнительных параметров, например уровня теплового шума или его несовместимости, числа устройств, связывающихся с устройством 200 связи, интервала окружающих базовых станций, других устройств в сети связи или основной сети и т.д. Кроме того, в одном примере, интервал паузы может быть передан на устройство 200 связи или другое устройство, используя широковещательные служебные сообщения, которые могут быть переданы периодически одной или несколькими базовыми станциями для сообщения информации о конфигурации, например.

В примере, передатчик 204 может транслировать определенный интервал паузы на одно или несколько мобильных устройств как часть сигнализирующего сообщения, например, или другого начального и/или конфигурационного сообщения. В этом отношении мобильное устройство может получить информацию интервала паузы во время начальной связи с базовой станцией для гарантированного выполнения эффективного измерения теплового шума.

В соответствии с другим примером, устройство 200 связи может быть мобильным устройством или другим терминалом доступа, который может определить интервал паузы через спецификатор 202 интервала паузы по существу тем же самым образом, как описано, и передать интервальную информацию одному или нескольким другим устройствам или точкам доступа. Дополнительно, устройство 200 связи может принять переданную информацию об интервале паузы и использовать информацию для прекращения работы передатчика 204 на период времени. Например, принятая информация об интервале паузы может задать интервал паузы, определенный периодом, например одним или несколькими периодами символов, или суперкадрами, сдвигом и продолжительностью, как описано выше. Устройство 200 связи может заставить передатчик замолчать на время определенного периода, сдвига и продолжительности. Следует отметить, что сеть связи может быть синхронной для эффективного облегчения подавления среди различных устройств или терминалов доступа. В этом отношении детектирование теплового шума может быть облегчено в одном или нескольких устройствах 200 связи. Определенный уровень теплового шума может быть использован посредством одного или нескольких алгоритмов управления мощностью для расчета или управления уровнем IoT. Кроме того, другие устройства могут использовать интервал паузы для передачи очень важной информации, например, для службы общественной безопасности или на терминалы, имеющие очень слабый сигнал. Кроме того, интервал паузы может использоваться для одноранговой связи (например, для связи терминала доступа с терминалом доступа).

На Фиг.3 показана система 300 беспроводной связи, которая осуществляет определение и использование одного или нескольких интервалов паузы. Система 300 беспроводной связи включает в себя базовую станцию 302, которая связывается с мобильным устройством 304 (и/или любым числом разрозненных мобильных устройств (не показаны)). Базовая станция 302 может передать информацию на мобильное устройство 304 по прямой линии связи, например; дополнительно, базовая станция 302 может принять информацию от мобильного устройства 304 по обратному каналу связи. Кроме того, система 300 беспроводной связи может быть системой MIMO, в одном примере, и может быть основной синхронизирующей системой для облегчения синхронизации по времени событий, например.

Базовая станция 302 может включать в себя устройство 306 определения интервала паузы, которое может задать интервал паузы исходя из периода интервала, сдвига и продолжительности, как было описано, передатчик 308 для связи или для трансляции на одно или несколько мобильных устройств 304, измеритель 310 теплового шума, который может определить уровень теплового шума для базовой станции 302, и устройство 312 регулировки мощности, которое может регулировать мощность восходящей линии связи исходя, по меньшей мере, частично, из измеренного теплового шума. Устройство 306 определения интервала паузы, в одном примере, может задать используемый интервал паузы, частично на основе информации, принятой мобильным устройством 304, в одном примере. Определенная или заданная информация об интервале паузы может быть передана на одно или несколько мобильных устройств 304 посредством передатчика 308. Это может быть частью сигнализирующей или другой начальной связи, в одном примере.

Мобильное устройство 304 может содержать подавитель 314 связи, который заставляет передатчик замолчать 316 во время интервала паузы. В одном примере, как было описано, интервал паузы может задать поддиапазоны, для которых он применяется, которые могут быть участком доступной полосы частот передачи и/или множественными непрерывными периодами времени и частотными тонами. В этом случае, подавитель 314 связи может подавить необходимые поддиапазоны, позволяя проведение связи по другим поддиапазонам от передатчика 316, например. Кроме того, мобильное устройство 304 может быть синхронизировано с другими мобильными устройствами, другими терминалами доступа, базовыми станциями, другими точками доступа и т.п. для гарантии того, что интервал эффективно подавлен. Это может позволить измерителю 310 теплового шума эффективно измерить тепловой шум, если по существу никакие другие устройства не передают сигналы в пределах сети или доступной зоны передачи. Используя измерение теплового шума, устройство 312 регулировки мощности может изменить и/или исправить параметр IoT; этот параметр может задать уровень помех относительно теплового шума для гарантии максимальной эффективности и мощности выходного сигнала базовой станции 302. Как было указано, некоторый уровень помехи желателен для получения устойчивой связи с устройством, но слишком большой уровень помехи может вызвать неоднозначность сигнала в сети. Динамически регулируя уровень IoT, исходя из измерения теплового шума в интервале паузы можно достигнуть соответствующего баланса.

На Фиг.4 показан пример полосы 400 пропускания широковещательного сообщения. Полоса пропускания может содержаться в суперкадре, например, который может также иметь преамбулу (не показана). В одном примере, полоса пропускания может отображать набор поднесущих множества символьных периодов. В этом примере, слот 404 может относиться к единственной поднесущей первого показанного символьного периода, и подавленная полоса пропускания 406 может относиться к одной или нескольким смежным поднесущим (или по существу всем, как показано) второго символьного периода, которые подавлены на продолжительность символьного периода. Следует отметить, что интервал паузы может быть определен для участка поднесущих в символьный период и может перекрывать один или несколько символьных периодов. Интервал паузы определен для периода показанного интервала суперкадра (или частичного суперкадра) при сдвиге 406 (второй период символа на этом чертеже) и для продолжительности единственного символьного периода (это также могут быть множественные символьные периоды). Пользователи полосы 400 частот могут прекратить связь во время интервала паузы в указанных выше целях (например, измерение теплового шума, связь устройств общественной безопасности и т.д.). Кроме того, больше символьных периодов и поднесущих могут быть определены для суперкадра; показанное в данном случае может быть подмножеством для облегчения рассмотрения.

В другом примере, полоса пропускания 400 может относиться к PHY кадру, имеющему множество элементов по поддиапазону. В этом примере, интервал 406 паузы может быть определен посредством элемента в поддиапазоне. В другом примере, хотя и не показанном, интервал паузы может относиться к участку элемента (например, подмножество тонов), одному или нескольким элементам или их участкам, определенным поддиапазонам и т.п. Как можно видеть, поддиапазон может содержать 8 элементов, каждый из которых содержит 16 тонов, но может быть больше или меньше в других примерах. В одном примере, разбиение интервалов паузы может быть по всему поддиапазону. В этом отношении, хотя и не показано, интервал паузы может быть определен как весь поддиапазон 402, где поддиапазон является одним из множества поддиапазонов по ширине полосы частот. Кроме того, интервал паузы может быть осуществлен посредством увеличения числа защитных несущих (например, обнуленные несущие) в символах OFDM, содержащих интервал паузы, так, что участок предварительно используемого числа символов OFDM попадает в этом случае в участок защитной несущей и автоматически прокалывается (или обнуляется), в одном примере.

Как было указано, устройства или терминалы доступа, связывающиеся в сети, могут принять информацию об интервале паузы от базовой станции или точки доступа или быть предварительно закодированы информацией, в одном примере. Во время интервала паузы устройства прекращают связь, позволяя базовой станции измерить тепловой шум, а другим устройствам связаться, например устройствам вне зоны или почти вне зоны, устройствам общественной безопасности, устройствам одноранговой связи и т.д. В одном примере, во время PHY кадров форма сигнала модифицируется подавлением соответственных поддиапазонов для осуществления интервала паузы. Это может случиться независимо от данных управления CDMA или других данных, которые могли бы быть назначены для поддиапазона или поднесущей для участка интервала. В другом примере, поддиапазоны могут быть подавлены, когда посылаются данные обратного канала подтверждения (R-ACKCH); это может вызвать дополнительную передачу для некоторых пакетов данных прямого канала передачи (F-DCH), например. Кроме того, данные обратного канала передачи (R-DCH) могут быть также определены по интервалу паузы, но могут быть вытеснены интервалом паузы; вместе с тем, они могут быть размещены вокруг. Без ограничения синхронными конфигурациями, один вариант планирования вокруг этого может заключаться в использовании планировщика для гарантии того, что не планируются пакеты, не перекрывающие интервал паузы. Функциональные возможности интервала паузы могут быть осуществлены, как было описано, в синхронизированной среде для гарантии эффективного прекращения связи, если устройства выключаются из связи во время определенного интервала паузы, а также и в не синхронизированной среде. Кроме того, как было упомянуто, интервал паузы может иметь малый коэффициент заполнения так, что он может минимально влиять на характеристики системы.

На Фиг.5, 6 показаны методологии, относящиеся к определению и использованию интервалов паузы в системах MIMO. Хотя для простоты объяснения методологии показаны и описаны как ряд действий, следует отметить, что методологии не ограничиваются порядком выполнения действий, поскольку некоторые действия, в соответствии с одним или несколькими вариантами реализации, выполняются в другой очередности и/или одновременно с другими действиями, показанными и описанными в данном случае. Например, специалистам в данной области техники будет очевидно, что методология может быть альтернативно представлена как ряды взаимосвязанных состояний или событий, подобно диаграмме состояний. Кроме того, не все показанные действия могут быть необходимы для осуществ
