Использование dtx и drx в системе беспроводной связи

Использование dtx и drx в системе беспроводной связи

Иллюстрации

Показать все

Реферат

Ссылки на родственные заявки

Данная заявка притязает на приоритет предварительной патентной заявки США № 60/884604 под названием “A METHOD AND APPARATUS FOR USING DTX-DRX MODES IN A WIRELESS COMMUNICATION SYSTEM”, поданной 11 января 2007 г., которая в полном объеме включена сюда в порядке ссылки, и предварительной патентной заявки США № 60/888280 под названием “A METHOD AND APPARATUS FOR USING DTX AND DRX IN A WIRELESS COMMUNICATION SYSTEM”, поданной 5 февраля 2007 г., которая в полном объеме включена сюда в порядке ссылки.

Область техники

Нижеследующее описание относится, в целом, к беспроводной связи и, в частности, к использованию изменяющихся спящих режимов для обеспечения снижения энергопотребления на аппарате связи в системе беспроводной связи.

Уровень техники

Системы беспроводной связи широко используются для обеспечения различных типов связи; например, посредством таких систем беспроводной связи можно передавать речь и/или данные. Типичная система или сеть беспроводной связи может обеспечивать многопользовательский доступ к одному или нескольким ресурсам совместного пользования (например, полосе, передаваемой мощности, …). Например, система может использовать различные методы множественного доступа, в частности мультиплексирование с частотным разделением (FDM), мультиплексирование с временным разделением (TDM), мультиплексирование с кодовым разделением (CDM), системы Long-Term Evolution (LTE), предложенные организацией Third Generation Partnership Project (3GPP), ортогональное мультиплексирование с частотным разделением (OFDM), и др.

В общем случае, системы беспроводной связи множественного доступа могут одновременно поддерживать связь для множественных мобильных аппаратов. Каждый мобильный аппарат может осуществлять связь с одной или несколькими базовыми станциями посредством передач по прямой и обратной линиям связи. Прямая (или нисходящая) линия связи - это линия связи от базовых станций к мобильным аппаратам, и обратная (или восходящая) линия связи - это линия связи от мобильных аппаратов к базовым станциям. Эту линию связи можно устанавливать посредством системы одного входа и одного выхода, нескольких входов и одного выхода или нескольких входов и нескольких выходов (MIMO).

Например, система MIMO может использовать множественные (N _T) передающие антенны и множественные (N _R) приемные антенны для передачи данных. Канал MIMO, образованный N _T передающими и N _R приемными антеннами, можно разложить на N _S независимых каналов, которые можно именовать пространственными каналами, где . Каждый из N _S независимых каналов соответствует отдельному пространственному измерению. Система MIMO может обеспечивать повышенную производительность (например, повышенную пропускную способность и/или повышенную надежность) в случае использования дополнительных пространственных измерений, созданных множественными передающими и приемными антеннами.

Система MIMO может поддерживать системы дуплексной связи с временным разделением (TDD) и дуплексной связи с частотным разделением (FDD). В системе TDD прямая и обратная линии связи передачи могут работать в одном и том же частотном диапазоне, благодаря чему принцип обратимости позволяет устанавливать канал прямой линии связи из канала обратной линии связи. Это может давать возможность точке доступа извлекать коэффициент усиления диаграммы направленности передачи на прямой линии связи при наличии множественных антенн на точке доступа.

Системы беспроводной связи часто используют одну или несколько базовых станций, которые обеспечивают зону покрытия. Типичная базовая станция может передавать множественные потоки данных для широковещательных, многоадресных и/или одноадресных услуг, причем поток данных может представлять собой поток данных, который может представлять независимый интерес для приема на мобильном аппарате. Мобильный аппарат в зоне покрытия такой базовой станции можно использовать для приема одного, более одного или всех потоков данных, переносимых составным потоком. Аналогично мобильный аппарат может передавать данные на базовую станцию или другой мобильный аппарат.

Обычно мобильные аппараты используют мощность (например, мощность батареи) при включении, а также в течение периодов связи с базовой станцией и/или другими мобильными аппаратами через базовую станцию. Величина мощности, потребляемой мобильным аппаратом, может частично зависеть от конфигурации мобильного аппарата и/или функции (например, операции), осуществляемой мобильным аппаратом. Желательно снижать величину мощности, используемой мобильным аппаратом, поскольку такое снижение может приводить к увеличению срока службы батареи и сокращению затрат на использование мобильного аппарата и батареи.

Сущность изобретения

Ниже, в упрощенном виде, представлена сводка одного или нескольких вариантов осуществления для обеспечения понимания сущности таких вариантов осуществления. Эта сводка не является обширным обзором всех мыслимых вариантов осуществления и не призвана ни идентифицировать ключевые или критические элементы всех вариантов осуществления, ни ограничивать объем каких-либо или всех вариантов осуществления. Ее единственной целью является представление некоторых концепций одного или нескольких вариантов осуществления в упрощенной форме в качестве вводной части к более подробному описанию, которое приведено ниже.

Согласно одному или нескольким вариантам осуществления и соответствующему их раскрытию различные аспекты описаны в связи с обеспечением снижения энергопотребления в аппарате связи (например, мобильном аппарате) за счет применения различных спящих режимов в аппарате связи. Мобильный аппарат может использовать контроллер спящего режима, который может обеспечивать выбор и/или переключение в нужный спящий режим на основании, отчасти, заранее заданных критериев спящего режима. Спящие режимы могут включать в себя, например, неспящий режим, легкий спящий режим и/или глубокий спящий режим. Мобильный аппарат может использовать анализатор, который может действовать совместно с контроллером спящего режима для оценивания информации, относящейся к определению переходов спящего режима, например явных сигналов (например, сообщения от базовой станции, предписывающего изменения спящего режима), неявных сигналов (например, отсутствия обменов данными между мобильным аппаратом и базовой станцией в течение заранее определенного периода времени), текущего состояния спящего режима и/или доступных состояний спящего режима для определения, выполняется ли условие, на основании, отчасти, заранее заданных критериев спящего режима, в результате чего переход в другой спящий режим подлежит осуществлению. Если условие выполняется, контроллер спящего режима может обеспечивать переход из текущего спящего режима в другой спящий режим для обеспечения снижения энергопотребления мобильным аппаратом.

Согласно родственным аспектам здесь описан способ, который обеспечивает выбор спящего режима, связанного с мобильным аппаратом. Способ может включать в себя этап, на котором сигнализируют для обеспечения выбора спящего режима. Кроме того, способ может содержать этап, на котором выбирают спящий режим на основании, отчасти, заранее заданных критериев спящего режима.

Еще один аспект предусматривает устройство беспроводной связи. Устройство беспроводной связи может включать в себя память, в которой хранятся инструкции, относящиеся к выбору спящего режима на основании, отчасти, заранее заданных критериев спящего режима. Кроме того, устройство беспроводной связи может включать в себя процессор, подключенный к памяти, сконфигурированный, чтобы выполнять инструкции, хранящиеся в памяти.

Еще один аспект предусматривает устройство беспроводной связи, которое обеспечивает выбор спящего режима. Устройство беспроводной связи может включать в себя средство для сигнализации для обеспечения выбора спящего режима. Кроме того, устройство беспроводной связи может содержать средство для выбора спящего режима на основании, отчасти, заранее заданных критериев спящего режима.

Еще один аспект предусматривает машиночитаемый носитель, на котором хранятся машиноисполняемые инструкции для сигнализации для обеспечения перехода из первого спящего режима в другой спящий режим; и выбора спящего режима на основании, отчасти, заранее заданных критериев спящего режима.

Согласно еще одному аспекту устройство в системе беспроводной связи может включать в себя процессор, причем процессор может быть сконфигурирован, чтобы сигнализировать для выбора спящего режима при выполнении условия на основании, отчасти, заранее заданных критериев спящего режима. Кроме того, процессор может быть сконфигурирован, чтобы выбирать спящий режим на основании, отчасти, заранее заданных критериев спящего режима.

Согласно другим аспектам здесь описан способ, который обеспечивает переходы спящего режима, связанные с мобильным аппаратом. Способ может включать в себя этап, на котором оценивают информацию, относящуюся к переходам спящего режима, связанным с мобильным аппаратом. Кроме того, способ может включать в себя этап, на котором передают сигнал для обеспечения перехода из первого спящего режима в другой спящий режим на основании, отчасти, заранее заданных критериев спящего режима.

Еще один аспект предусматривает устройство беспроводной связи, которое может включать в себя память, в которой хранятся инструкции, относящиеся к сигнализации, связанной с выбором спящего режима, и выбору спящего режима, связанного с мобильным аппаратом, на основании, отчасти, заранее заданных критериев спящего режима. Кроме того, устройство беспроводной связи может содержать процессор, подключенный к памяти, сконфигурированный, чтобы выполнять инструкции, хранящиеся в памяти.

Еще один аспект предусматривает устройство беспроводной связи, которое обеспечивает выбор спящего режима, связанного с мобильным аппаратом в среде беспроводной связи. Устройство беспроводной связи может включать в себя средство для сигнализации для обеспечения выбора спящего режима. Кроме того, устройство беспроводной связи может включать в себя средство для выбора спящего режима на основании, отчасти, заранее заданных критериев спящего режима.

Еще один аспект предусматривает машиночитаемый носитель, на котором хранятся машиноисполняемые инструкции для оценивания информации, связанной с переходом в конкретный спящий режим, на основании, отчасти, заранее заданных критериев спящего режима, и сигнализации перехода в конкретный спящий режим при выполнении условия перехода, связанного с заранее заданными критериями спящего режима.

Согласно еще одному аспекту устройство в системе беспроводной связи может включать в себя процессор, причем процессор может быть сконфигурирован, чтобы оценивать информацию, связанную с переходами спящего режима на основании, отчасти, критериев спящего режима. Кроме того, процессор может быть сконфигурирован, чтобы выбирать спящий режим, связанный с мобильным аппаратом. Кроме того, процессор может быть сконфигурирован, чтобы передавать, по меньшей мере, один сигнал, связанный с переходом из первого спящего режима в другой спящий режим. Процессор может дополнительно быть сконфигурирован, чтобы планировать обмены данными, связанные с мобильным аппаратом.

Для достижения вышеозначенных и родственных целей один или несколько вариантов осуществления содержат признаки, полностью описанные ниже и конкретно указанные в формуле изобретения. В нижеследующем описании и прилагаемых чертежах подробно представлены некоторые иллюстративные аспекты одного или нескольких вариантов осуществления. Однако эти аспекты указывают лишь некоторые возможные пути применения принципов различных вариантов осуществления, и описанные варианты осуществления призваны включать в себя все такие аспекты и их эквиваленты.

Краткое описание чертежей

Фиг.1 - система беспроводной связи согласно различным изложенным здесь аспектам.

Фиг.2 - схема примерной системы, которая может обеспечивать переходы между разными спящими режимами, связанными с мобильным аппаратом в среде беспроводной связи.

Фиг.3 - схема примерной системы, которая может обеспечивать переходы между разными спящими режимами, связанными с мобильным аппаратом в среде беспроводной связи.

Фиг.4 - схема примерного способа, который может обеспечивать выбор спящего режима в мобильном аппарате, связанном с системой беспроводной связи.

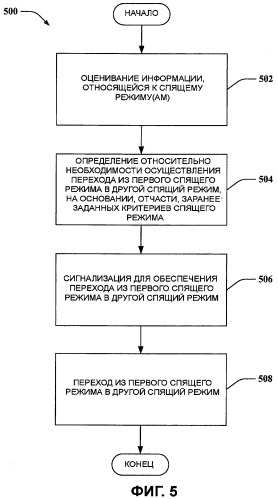

Фиг.5 - схема примерного способа, который может обеспечивать переход в спящий режим в мобильном аппарате, связанном с системой беспроводной связи.

Фиг.6 - схема примерного мобильного аппарата, который может обеспечивать переходы между спящими режимами в мобильном аппарате, связанном с системой беспроводной связи.

Фиг.7 - схема примерной системы, которая может обеспечивать переходы между спящими режимами в мобильном аппарате, связанном с системой беспроводной связи.

Фиг.8 - схема примерной беспроводной сетевой среды, которую можно использовать совместно с различными описанными здесь системами и способами.

Фиг.9 - схема примерной системы, которая может обеспечивать переходы между разными спящими режимами в мобильном аппарате, связанном со средой беспроводной связи.

Фиг.10 - схема примерной системы, которая может обеспечивать переходы между разными спящими режимами в мобильном аппарате, связанном со средой беспроводной связи.

ПОДРОБНОЕ ОПИСАНИЕ

Различные варианты осуществления будут описаны ниже со ссылкой на чертежи, снабженные сквозной системой обозначений. В нижеследующем описании, в целях объяснения, многочисленные конкретные детали представлены для обеспечения исчерпывающего понимания одного или нескольких вариантов осуществления. Однако очевидно, что такой(ие) вариант(ы) осуществления можно реализовать на практике без этих конкретных деталей. В других случаях общеизвестные структуры и аппараты показаны в виде блок-схемы для обеспечения описания одного или нескольких вариантов осуществления.

Используемые в этой заявке термины “компонент”, “модуль”, “система” и т.п. относятся к компьютерной сущности, оборудованию, программно-аппаратному обеспечению, комбинации оборудования и программного обеспечения, программному обеспечению или выполняющемуся программному обеспечению. Например, компонент может представлять собой, но без ограничения, процесс, выполняющийся на процессоре, процессор, объект, исполнимый модуль, поток выполнения, программу и/или компьютер. В порядке иллюстрации компонентом может быть как приложение, выполняющееся на вычислительном аппарате, так и вычислительный аппарат. Один или несколько компонентов могут располагаться в процессе и/или потоке выполнения, и компонент может располагаться на одном компьютере и/или распределяться между двумя или более компьютерами. Кроме того, эти компоненты могут выполняться с различных компьютерно-считываемых носителей, на которых хранятся различные структуры данных. Компоненты могут осуществлять связь посредством локальных и/или удаленных процессов, например согласно сигналу, имеющему один или несколько пакетов данных (например, данных от одного компонента, взаимодействующего с другим компонентом в локальной системе, распределенной системе и/или по сети, например, интернету, с другими системами посредством сигнала).

Кроме того, различные варианты осуществления описаны здесь связи с мобильным аппаратом. Мобильный аппарат также может называться системой, абонентским блоком, абонентской станцией, мобильной станцией, мобильником, удаленной станцией, удаленным терминалом, терминалом доступа, пользовательским терминалом, терминалом, аппаратом беспроводной связи, пользовательским агентом, пользовательским аппаратом или пользовательским оборудованием (UE). Мобильный аппарат может представлять собой сотовый телефон, беспроводной телефон, телефон протокола инициирования сеанса [Session Initiation Protocol] (SIP), станцию беспроводного местного доступа (WLL), карманный персональный компьютер (КПК), карманный аппарат, имеющий возможность беспроводного соединения, вычислительный аппарат или другой аппарат обработки, подключенный к беспроводному модему. Кроме того, различные варианты осуществления описаны здесь в связи с базовой станцией. Базовую станцию можно использовать для связи с мобильным(и) аппаратом(ами) и также можно именовать точкой доступа, Узлом B или иным термином.

Кроме того, различные описанные здесь аспекты или признаки можно реализовать как способ, устройство или изделие производства с использованием стандартных методов программирования и/или проектирования. Используемый здесь термин "изделие производства" призван охватывать компьютерную программу, доступную с любого компьютерно-считываемого устройства, несущей или носителя. Например, компьютерно-считываемый носитель может включать в себя, но без ограничения, магнитное запоминающее устройство (например, жесткий диск, флоппи-диск, магнитные полоски, и т.д.), оптический диск (например, компакт-диск (CD), цифровой универсальный диск (DVD), и т.д.), смарт-карты и устройства флэш-памяти (например, ЭППЗУ, карту, линейку, флэш-ключ, и т.д.). Дополнительно различные описанные здесь носители данных могут представлять одно или несколько устройств и/или другие машиночитаемые носители для хранения информации. Термин “машиночитаемый носитель” может включать в себя, без ограничения, беспроводные каналы и различные другие носители, способные хранить, содержать и/или переносить инструкции и/или данные.

На фиг.1 показана система беспроводной связи 100 согласно различным представленным здесь вариантам осуществления. Система 100 содержит базовую станцию 102, которая может включать в себя множественные группы антенн. Например, одна группа антенн может включать в себя антенны 104 и 106, другая группа может содержать антенны 108 и 110, и дополнительная группа может включать в себя антенны 112 и 114. Для каждой группы антенн показаны две антенны; однако для каждой группы можно использовать больше или меньше антенн. Базовая станция 102 может дополнительно включать в себя цепь передатчика и цепь приемника, каждая из которых может содержать совокупность компонентов, связанных с передачей и приемом сигнала (например, процессоры, модуляторы, мультиплексоры, демодуляторы, демультиплексоры, антенны, и т.д.), что очевидно специалисту в данной области техники.

Базовая станция 102 может осуществлять связь с одним или несколькими мобильными аппаратами, например мобильным аппаратом 116 и мобильным аппаратом 122; однако, очевидно, что базовая станция 102 может осуществлять связь с, по существу, любым количеством мобильных аппаратов, аналогичных мобильным аппаратам 116 и 122. Мобильные аппараты 116 и 122 могут представлять собой, например, сотовые телефоны, смартфоны, портативные компьютеры, карманные аппараты связи, карманные вычислительные аппараты, спутниковые радиостанции, навигационные системы, КПК и/или любые другие аппараты, способные осуществлять связь в системе беспроводной связи 100. Как указано, мобильный аппарат 116 осуществляет связь с антеннами 112 и 114, где антенны 112 и 114 передают информацию на мобильный аппарат 116 по прямой линии связи 118 и принимают информацию от мобильного аппарата 116 по обратной линии связи 120. Кроме того, мобильный аппарат 122 осуществляет связь с антеннами 104 и 106, где антенны 104 и 106 передают информацию на мобильный аппарат 122 по прямой линии связи 124 и принимают информацию от мобильного аппарата 122 по обратной линии связи 126. В системе дуплексной связи с частотным разделением (FDD), например, прямая линия связи 118 может использовать иную полосу частот, чем обратная линия связи 120, и прямая линия связи 124 может использовать иную полосу частот, чем обратная линия связи 126. Кроме того, в системе дуплексной связи с временным разделением (TDD) прямая линия связи 118 и обратная линия связи 120 могут использовать общую полосу частот, и прямая линия связи 124 и обратная линия связи 126 могут использовать общую полосу частот.

Каждую группу антенн и/или область, в которой они призваны осуществлять связь, можно именовать сектором базовой станции 102. Например, группы антенн могут быть предназначены для связи с мобильными аппаратами (например, 116) в секторе зоны покрытия базовой станции 102. При осуществлении связи по прямым линиям связи 118 и 124 передающие антенны базовой станции 102 могут использовать формирование диаграммы направленности для повышения отношения сигнал/шум прямых линий связи 118 и 124 для мобильных аппаратов 116 и 122. Кроме того, в случае, когда базовая станция 102 использует формирование диаграммы направленности для передачи на мобильные аппараты 116 и 122, произвольно распределенные по ее зоне покрытия, мобильные аппараты в соседних сотах могут испытывать меньшие помехи, чем в случае, когда базовая станция передает через одну антенну на все мобильные аппараты.

Согласно аспекту мобильный аппарат (например, 116) может быть сконфигурирован так, что мобильный аппарат может выполнять переходы (например, переключаться) между разными режимами, например глубоким спящим режимом (DS), легким спящим режимом (LS) и/или режимом непрерывного приема (CRX) на основании, отчасти, заранее заданных критериев спящего режима. В одном аспекте мобильный аппарат (например, 116) может иметь циклы (например, прерывистую передачу (DTX)), где каждый цикл может включать в себя период «включения», когда мобильный аппарат может отслеживать передачи от базовой станции 102 и/или период «выключения», когда генератор радиочастоты (РЧ) может быть отключен в мобильном аппарате для обеспечения снижения энергопотребления. Продолжительность конкретного цикла, связанного с конкретным режимом, может частично зависеть от полной продолжительности соответствующего периода «выключения», объединенного с соответствующим периодом «включения» в цикле. Так, например, поскольку период «выключения», связанный с режимом DS, может быть длиннее периода «выключения», связанного с режимом LS, цикл DRX для режима DS может быть более продолжительным, чем цикл DRX для режима LS. В одном аспекте режим DS может иметь цикл (например, DRX цикл) с указанным периодом «выключения», связанным с прерывистым приемом (DRX), который может быть длиннее, чем указанный период «выключения» для цикла, связанного с режимом LS, или указанный период «выключения» для цикла, связанного с режимом CRX (например, период «выключения» которого может быть задан равным 0) для обеспечения снижения энергопотребления (например, снижения использования мощности батареи). В течение периода «выключения» мобильный аппарат (например, 116) может выключать (например, деактивировать) свой генератор РЧ (например, при наличии также периода прерывистой передачи (DTX)), когда в течение периода «выключения» мобильный аппарат не способен принимать данные или информацию управления, для обеспечения снижения энергопотребления. Режим DS также может иметь указанный период «выключения», связанный с DTX, который может быть длиннее периода «выключения», связанного с режимом LS или режимом CRX (например, период «выключения» которого может быть задан равным 0) для обеспечения снижения энергопотребления. Режим DS может дополнительно иметь указанный период времени «включения» в течение цикла, где период «включения» может иметь место менее часто, чем период «включения» для режима LS, и когда мобильный аппарат (например, 116) может принимать определенную информацию (например, информацию управления) в течение таких периодов ”включения”. Режим DS также может иметь указанный период времени «включения» в течение цикла DTX. Находясь в режиме DS, мобильный аппарат (например, 116) не способен передавать данные по каналу данных, но может принимать и/или передавать информацию управления по каналу управления в течение периода «включения» (например, интервалов “включения”). Для обмена данными с базовой станцией 102 мобильный аппарат (например, 116) должен перейти из режима DS в режим LS либо в режим CRX.

Режим LS может иметь другой цикл, чем режим DS, поскольку период «выключения», связанный с DRX, по сравнению с режимом DS, может быть более коротким промежутком времени, чем период “выключения” связанный с DRX режима DS. Режим LS также может иметь заданный период «выключения», связанный с DTX, который может быть короче, чем период «выключения», связанный с DTX режима DS. Режим LS может дополнительно иметь заданный период времени «включения», относящийся к DRX, который может иметь место более часто, чем периоды ”включения” для режима DS (но может иметь место менее часто, чем режим CRX, который может быть “включен” непрерывно для приема информации), когда данные и/или информация управления могут приниматься в течение таких слотов не-DRX. Режим LS может иметь заданный период времени «включения», связанный с DTX. Находясь в режиме LS, мобильный аппарат (например, 116) может передавать и/или принимать данные по каналу данных и/или информацию управления по каналу управления. В режиме LS мобильный аппарат (например, 116) может обеспечивать снижение энергопотребления, хотя снижение энергопотребления обычно не столь велико, как снижение энергопотребления в режиме DS.

В режиме CRX мобильный аппарат (например, 116) может находиться в состоянии, когда он “включен” (например, в режиме не-DRX) все время, будучи в таком режиме, и способен принимать данные и/или информацию управления. Таким образом, в режиме CRX период «выключения» можно задать равным 0, в связи с чем “период выключения” отсутствует в течение цикла. Согласно варианту осуществления режим CRX (например, неспящий режим) можно рассматривать как особый режим, связанный с режимом LS, где, для режима CRX, период «выключения» можно задать равным 0, где цикл может быть построен из ряда слотов “включения”, например, таким образом, чтобы мобильный аппарат (например, 116) мог непрерывно находиться в состоянии “включения”. Таким образом, режим LS можно настроить так, чтобы период «выключения» был задан равным 0, и мобильный аппарат (например, 116) мог непрерывно находиться в состоянии “включения”. Находясь в режиме CRX, мобильный аппарат (например, 116) обычно может потреблять больше мощности, чем когда мобильный аппарат находится в режиме LS или режиме DS.

Длительность периода «выключения» (например, соответственно, связанного с DRX и DTX) можно регулировать, по желанию, в пределах от 0, что может быть связано с режимом CRX, например, до нужного количества секунд (например, 2 секунд), когда длительность периода «выключения» обычно может быть больше для режима DS, чем для режима LS. Длительность периода «включения» (например, соответственно, связанного с DRX и DTX) можно регулировать, по желанию, в пределах от 1 мс до более чем 1 мс. Соответствующие длительности периода «выключения» и/или периода «включения» могут частично зависеть от типа режима (например, режима DS, режима LS, режима CRX). Базовая станция 102 может планировать и/или обрабатывать передачи данных между базовой станцией 102 и мобильным аппаратом (например, 116), когда мобильный аппарат находится в периоде «включения» (например, в слоте “включения”), за исключением того, что, находясь в режиме DS, мобильный аппарат (например, 116) не может обмениваться данными с базовой станцией 102, но может обмениваться информацией управления с базовой станцией 102.

Каждый из режима DS, режима LS и режима CRX можно дополнительно конфигурировать на основании, отчасти, соответствующих атрибутов CQI, соответствующих атрибутов опорного сигнала зондирования (SRS), соответствующих событий измерения и/или соответствующих значений таймера, где значения таймера можно использовать для обеспечения определения, когда мобильный аппарат (например, 116) должен перейти из одного режима в другой режим. Например, атрибуты CQI можно регулировать или обновлять на основании, отчасти, типа спящего режима, или перехода из одного спящего режима в другой спящий режим.

Что касается заранее заданных критериев спящего режима, такие критерии могут относиться, например, к явному сигналу (например, сообщению управления) от базовой станции 102, указывающему и/или предписывающему мобильному аппарату (например, 116) перейти из одного режима в другой режим (например, из режима LS в режим DS), и/или к неявному сигналу (например, отсутствию передачи данных, связанной с мобильным аппаратом, в течение заранее определенного периода времени или более). Мобильный аппарат (например, 116) может отслеживать и анализировать принятую информацию, например сообщения управления, сообщения данных и/или информацию относительно промежутка времени между событиями (например, приемом или отправкой передачи данных или информации управления), и/или тип происходящих событий, и может управлять выбором, и/или переключением между различными режимами на основании, отчасти, заранее заданных критериев спящего режима. Мобильный аппарат (например, 116) также может отслеживать промежуток времени между событиями для обеспечения определения, истек ли заранее определенный период времени между конкретными событиями, чтобы инициировать переход из одного режима в другой режим. Мобильный аппарат (например, 116) может переходить в режим LS или режим DS на основании, отчасти, заранее заданных критериев спящего режима для обеспечения снижения энергопотребления. В результате мобильный аппарат (например, 116) может обеспечивать снижение энергопотребления по сравнению с традиционными мобильными аппаратами.

В одном аспекте, когда мобильный аппарат (например, 116) находится в режиме DS, неявный сигнал перехода из режима DS в режим LS может включать в себя прием информации относительно передачи данных по нисходящей линии связи, например, планирование передачи данных по нисходящей линии связи от базовой станции 102 на мобильный аппарат (например, 116), или доступ к, или планирование передачи данных восходящей линии связи (например, запланированной передачи восходящей линии связи), и после наступления любого из вышеупомянутых событий заранее заданные критерии спящего режима могут указывать, что мобильный аппарат должен перейти из режима DS в режим LS. Мобильный аппарат (например, 116) может переходить из режима DS в режим LS по наступлении любого такого события(й) на основании, отчасти, заранее заданных критериев спящего режима.

Находясь в режиме DS, мобильный аппарат (например, 116) все же может передавать сигналы управления восходящей линии связи в заранее заданные моменты времени (например, в течение периодов ”включения”). Мобильный аппарат (например, 116) также может оставаться в режиме DS, если он принимает “особую” информацию управления по каналу управления (например, PDCCH). Например, находясь в режиме DS, мобильный аппарат (например, 116) может принимать информацию управления мощностью, сообщение канала управления уровня 1 (например, физического уровня)/уровня 2 (например, канального уровня) (L1/L2) или команды Up/Down. Например, когда мобильный аппарат (например, 116) принимает информацию, мобильный аппарат (например, 116) может сигнализировать базовой станции 102, что успешно декодировано только управление L1/L2 (например, когда передача данных по нисходящей линии связи не декодирована успешно), и сигнал может представлять собой отрицательное квитирование (NAK); или мобильный аппарат может сигнализировать, что управление L1/L2 и запланированная нисходящая линия связи (например, данных) успешно декодированы, например, посредством положительного квитирования (ACK).

В качестве примера другого неявного сигнала, когда мобильный аппарат (например, 116) находится в режиме LS, если мобильный аппарат не обменивается данными (например, не передает и/или не принимает) с базовой станцией 102 в течение заранее определенного промежутка времени, заранее заданные критерии спящего режима могут указывать, что мобильный аппарат должен перейти из режима LS в режим DS, и мобильный аппарат может переключаться из режима LS в режим DS для обеспечения снижения энергопотребления в мобильном аппарате. Мобильный аппарат (например, 116) можно настроить так, чтобы неявные сигналы для переходов из режима DS в режим LS и из режима LS в режим DS, связанные с DRX, могли соответствовать или ограничиваться переходами из режима DS в режим LS и из режима LS в режим DS, связанными с DTX, или переходы, соответственно связанные с DRX и DTX можно настроить независимо друг от друга. Когда мобильный аппарат (например, 116) осуществляет доступ в режиме DS, связанный с DRX, мобильный аппарат обычно не может выйти из режима DS, пока не примет неявное или явное подтверждения относительно доступа от базовой станции 102.

Еще один пример неявного сигнала может относиться к переходу между режимом CRX и режимом LS. Когда мобильный аппарат (например, 116) находится в режиме CRX, если мобильный аппарат (например, 116) не обменивается данными (например, не передает и/или не принимает) с базовой станцией 102 в течение заранее определенного промежутка времени, заранее заданные критерии спящего режима могут указывать, что мобильный аппарат должен перейти из режима CRX в режим LS, и мобильный аппарат может переключиться из режима CRX в режим LS для обеспечения снижения энергопотребления в мобильном аппарате.

В отношении явного сигнала, явный сигнал может включать в себя сообщение управления L1/L2 и/или сообщение управления L1/L2 и запланированную нисходящую линию связи для передачи данных (например, канал управления L1/L2 + DL SCH), передаваемое от базовой станции 102 на мобильный аппарат (например, 116), где заранее заданные критерии спящего режима могут предусматривать, что после приема такого явного сигнала мобильный аппарат должен перейти из режима DS в режим LS (например, в отношении DRX и/или DTX), и мобильный аппарат может переходить из режима DS в режим LS. Явный сигнал может генерироваться базовой станцией 102 и передаваться на мобильный аппарат (например, 116), например, когда базовая станция 102 знает, что обмены данными отсутствуют и/или что обмены данными, между базовой станцией 102 и мобильным аппаратом не происходили в течение заранее заданного периода времени, на основании, отчасти, заранее заданных критериев спящего режима. Базовая станция 102 также может отслеживать промежуток времени, прошедший между обменами данными с мобильным аппаратом (например, 116), для обеспечения определения, истек ли заранее заданный период времени между обменами данными.

В порядке еще одного примера явного сигнала, явный сигнал также может указывать сообщение управления L1/L2 и/или сообщение управления L1/L2 и запланированную нисходящую линию связи для передачи данных, отправленное от базовой станции 102 на мобильный аппарат (например, 116), где заранее заданные критерии спящего режима могут предусматривать, что после приема такого явного сигнала мобильный аппарат должен перейти из режима LS в режим DS (например, в отношении DRX и/или DTX), и мобильный аппарат может переходить из режима LS в режим DS.

Еще один пример явного сигнала может относиться к переходу из/в режим CRX в/из режима LS или режима DS. Такой явный сигнал может включать в себя сообщение управления L1/L2 и/или сообщение управления L1/L2 и запланированную нисходящую линию связи для передачи данных, отправленных от базовой станции 102 на мобильный аппарат (например, 116), где заранее заданные критерии спящего режима могут предусматривать, что после приема такого явного сигнала мобильный аппарат должен перейти из/в режим CRX в/из режима LS или режима DS (например, в отношении DRX и/или DTX), и мобильный аппарат может переходить из/в режим CRX в/из нужного режима (например, режима LS, режима DS), как указано в сообщении, обеспечивающем явный сигнал.

Согласно еще одному аспекту мобильный аппарат (например, 116) может быть способен передавать информацию CQI. Смещение CQI может составлять, например, от 0 до нескольких слотов. Желательно синхронизировать восходящие линии связи при отправке информации CQI. CQI обычно нельзя отправить, если период «выключения» (например, связанный с DRX) является значительным периодом времени (например, 2 секунды или более) и существует возможность потери синхронизации. Желательно также управлять мощностью при передаче информации CQI, поскольку от передачи CQI может быть мало пользы, если
