Реферат



Вт-®со.озкяоу

Вятектно-техничеоияа

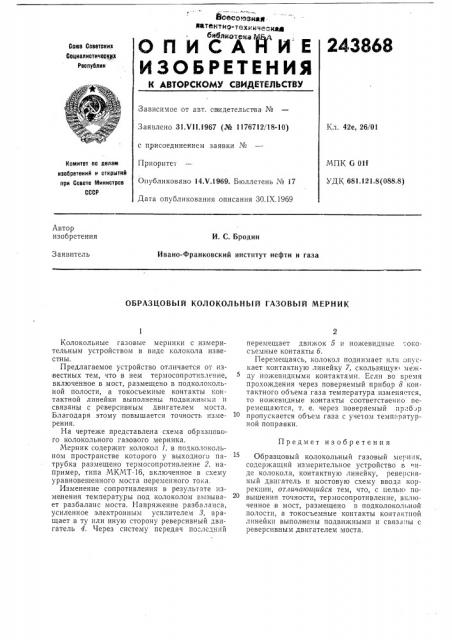

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социвлиотичерщр

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 31.Ч11.1967 (№ 1176712/18-10) Кл. 42е, 26/01 с присоединением заявки №

Приоритет

МПК G 011

УДК 681.121.8(088.8) Комитет па лелем изобретений и открытий при Совете Министров

СССР

Опубликовано 14 Ч.1969. Бюллетень № 17

Дата опубликования описания ЗО.IX.1969

Автор изобретения

И. С. Бродин

Ивано-Франковский институт нефти и газа

Заявитель

ОБРАЗЦОВЫЙ КОЛОКОЛЬНЫЙ ГАЗОВЫЙ МЕРНИК

Предмет из обретения

Колокольные газовые меринки с измерительным устройством в виде колокола известны.

Предлагаемое устройство отличается от из вестных тем, что в нем термосопротивление, включенное в мост, размещено в подколокольной полости, а токосъемные контакты контактной линейки выполнены подвижными и связаны с реверсивным двигателем моста.

Благодаря этому повышается точность измерения.

На чертеже представлена схема образцового колокольного газового мерника.

Мерник содержит колокол 1, в подколокольном пространстве которого у выходного патрубка размещено термосопротивление 2, например, типа МКМТ-16, включенное в схему уравновешенного моста переменного тока.

Изменение сопротивления в результате изменения температуры под колоколом вызывает разбаланс моста. Напряжение разбаланса, усиленное электронным усилителем 3, вращает в ту или иную сторону реверсивный двигатель 4. Через систему передач последний перемещает движок 5 и ножевидные ч о«ос ьемные контакты б .

Перемещаясь, колокол поднимает или опускает контактную линейку 7, скользящук между ножевидными контактами. Если во время прохождения через поверяемый прибор 8 «онтактного объема газа температура изменяется, то ножевидные контакты соответственно перемещаются, т. е. через поверяемый прибор пропускается объем газа с учетом температурной поправки, Образцовый колокольный газовый мерник, содержащий измерительное устройство в виде колокола, контактную линейку, реверсивный двигатель и мостовую схему ввода коррекции, отличающийся тем, что, с цечью повышения точности, термосопротивление, вктиоченное в мост, размещено в подколо«ольной полости, а токосъемные контакты контактной линейки выполнены подвижными и связз..ы с реверсивным двигателем моста.

243868

Составитель 1II. С. Богомольная

Редактор И. С. Грузова Текрсд Л. К, Малова Корректоры; А. Николаева н Л. Корогод

Заказ 2417/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, нр. Сапунова, 2
