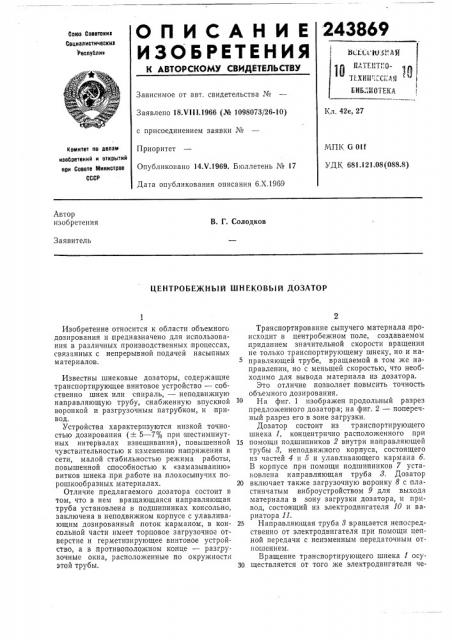

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетокиз

Социалистическиа

Республин н. ссвлин

ПАТЕИТГОт .хаг::с;;дн 1 |1

БИБ.",ИОТЕ|и

Зависимое от авт. свидетельства №

Заявлено 18.Ч1| |.1966 (№ 1098073/26-10) с присоединением заявки №

Приоритет

Опубликовано 14Х.1969. Бюллетень № 17

Дата опубликования описания 6.Х.1969

Кл. 42е, 27

МПК G 011

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.121.08 (088.8) Автор изобретения

В. Г. Солодков

Заявитель

ЦЕНТРОБЕЖНЫЙ ШНЕКОВЫЙ ДОЗАТОР

Изобретение относится к области объемного дозирования и предназначено для использования в различных производственных, процессах, связанных с непрерывной подачей насыпных материалов.

Известны шнековые дозаторы, содержащие транспортирующее винтовое устройство — собственно шнек или спираль, — неподвижную направляющую трубу, снабженную впускной воронкой и разгрузочным патрубком, и привод.

Устройства характеризуются низкой точностью дозирования (5 — 7% при шестиминутных интервалах взвешивания), повышенной чувствительностью к изменению напряжения в сети, малой стабильностью режима работы,,повышенной способностью к «замазыванию> витков шнека,при,работе на плохосыпучих порошкообразных материалах.

Отличие предлагаемого дозатора состоит в том, что в нем вращающаяся направляющая труба установлена в подшипниках консольно, заключена в неподвижном корпусе с улавливающим дозированный .поток карманом, в консольной части имеет торцовое загрузочное отверстие и герметизирующее винтовое устройство, а в противоположном конце — разгрузочные окна, расположенные по окружности этой трубы.

Транспортирование сыпучего материала происходит в центробежном поле, создаваемом цриданием значительной скорости вращения не только транспортирующему шнеку, но и направляющей трубе, вращаемой в том же направлении, но с меньшей скоростью, что необходимо для вывода материала из дозатора.

Это отличие позволяет повысить точность объемного дозирования.

На фиг. 1 изображен продольный разрез предложенного доватора; на фиг. 2 — поперечный разрез его в зоне загрузки.

Дозатор состоит из транспортирующего шнека 1, концентрично расположенного при

15 помощи подшипников 2 внутри направляющей трубы 8, неподвижного корпуса, состоящего из частей 4 и 5 и улавливающего кармана 6.

В корпусе при помощи подшипников 7 установлена направляющая труба 8. Дозатор

20 включает также загрузочную воронку 8 с пластинчатым виброустройством 9 для выхода материала в зону загрузки доватора, и привод, состоящий из электродвигателя 10 и вар и а тор а 11.

25 Направляющая труба 8 вращается непосредственно от электродвигателя при помощи цепной передачи с неизменным передаточным отношением.

Вращение транспортирующего шнека 1 осу30 ществляется от того же электродвигателя че243869

3 рез высокооборотный вариатор 11 с передаточным (цепным) отношением, обеспечивающим плавное изменение числа оборотов шнека от

1000 до 1100 в иин.

Таким образом относительное число оборотов шнека находится в пределах от 0 до 100 в

1 мин. Такого предела скоростей при условии типоразмерности подобных дозаторов достаточно для перекрытия требуемой производительности дозировання в любом производстве.

Основной рабочий элемент дозатора — транспортирующий шнек — вы полнен в виде цилиндрического тела с наружной винтовой нарезкой. В полой цилиндрической части этого шнека имеются сквозные окна 12, предназначенные для подпитывания транспортирующих витков.

Шнек вращается внутри направляющей трубы 3, снабженной разгрузочными щелевыми окнами 18, отводящими витками 14 и отражающими витками 15, имеющими противоположное направление нарезки, что необходимо для направления потока в улавливающий карман б.

Для предотвращения износа составной части 5 неподвижного корпуса в зоне отводящих витков 14 установлена сменная втулка 16 Зазор между вращающейся трубой 8 и частями

4, 5 корпуса герметизирован обратными витками 17 и кольцевой резиновой диафрагмой

18. При помощи аналогичной диафрагмы 19 герметизирован зазор между карманом 5 и подшипниками 7.

Дозатор работает следующим образом.

Материал, выйдя из загрузочной воронки 8 при помощи конечного витка шнека и окон 12, распределяется плотным (под действием цент5,робежной силы) кольцом на внутренней поверхности направляющей трубы 3, после чего продвигается транспортирующими витками шнека внутрь доватора, Материл из зоны транспортирования выхо10 дит под действием центробежной силы через щелевые отверстия 13, расположенные в концевой части направляющей трубы 8. Отвод материала из зоны сбрасывания осуществляется при помощи витков 14.

15 Дальнейшее движение материала происходит под действием собственного веса внутри улавливающего кармана б.

Предмет изобретения

20 Центробежный шнековый дозатор для сыпучих материалов, содержащий транспортирующее винтовое устройство и направляющую трубу с загрузочным и разгрузочным устройствами, отличающийся тем, что, с целью повы25 шения точности объемного дозирования, вращающаяся направляющая труба установлена в подшипниках консольно, заключена в неподвижном корпусе с улавливающим дозированный поток карманом, в консольной части име30 ет торцовое загрузочное отверстие и герметизирующее винтовое устройство, а в противоположном конце — разгрузочные окна, расположенные по окружности этой трубы.

243869

Редактор А. Гофман

Заказ 2452/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составигель Б. Б. Ларин

Текрсд Л. К. Малова

Корректоры: Л. Корогод и А. Николаева
