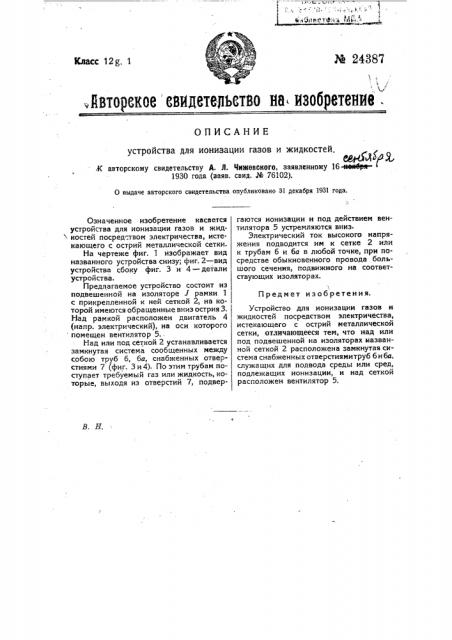

Класс 12g, 1 ъ,Йвторекое евидетельетво нв ивобретениес.

ОПИСАНИЕ устройства для иоиивации газов и жидкостей .К авторскому свидетельству A. Л. Чииееекого, заявленному 16нгенаре- с

1930 года (ваяв. саид. J4 76102).

О выдаче авторского свидетельства опубликовано 31 декабря 1931 года.

Предмет и зоб ретения.

Означенное изобретение касается устройства для ионизации газов и жид костей посредством электричества, истекающего с острий металлической сетки.

На чертеже фиг. 1 изображает вид названного устройства снизу; фиг. 2 — вид устройства сбоку фиг. 3 и 4 — детали устройства.

Предлагаемое устройство состоит из подвешенной на изоляторе у рамки 1 с прикрепленной к ней сеткой 2, на которой имеются обращенные вниз острия 3.

Над рамкой расположен двигатель 4 (напр. электрический), на оси которого помещен вентилятор 5..

Над или под сеткой 2 устанавливается замкнутая система сообщенных между собою труб б, ба, снабженных отверстиями 7 (фиг. 3 и4). По этим трубам поступает требуемый газ или жидкость, которые, выходя из отверстий 7, подвергаются ионизации и под действием вентилятора 5 устремляются вниз.

Электрический ток высокого напряжения подводится им к сетке 2 или к трубам б и ба в любой точке, при посредстве обыкновенного провода большого сеченкя, подвижного на соответствующих изоляторах.

Устройство для ионизации газов и жидкостей посредством электричества, истекающего с острий металлической сетки, отличающееся тем, что над или под подвешенной на изоляторах названной сеткой 2 расположена замкнутая система снабженных отверстиямитруб б и ба, служащих для подвода среды или сред, подлежащих ионизации, и над сеткой расположен вентилятор 5.
