Устройство для определения теплофизических характеристик диэлектрических материалов

Устройство для определения теплофизических характеристик диэлектрических материалов

Иллюстрации

Показать все

Реферат

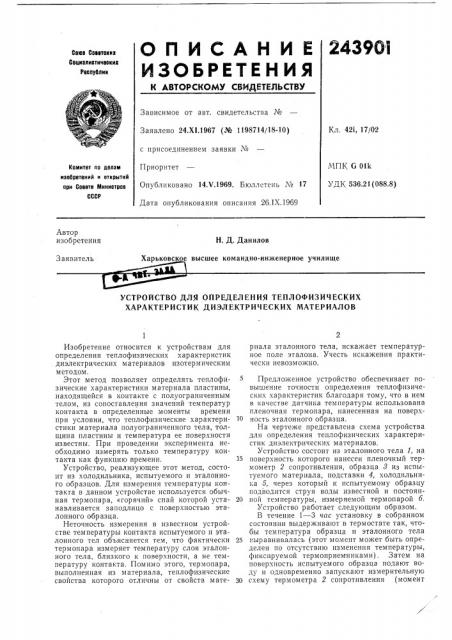

О П И С А Н И Е 24396

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

Союз Советских

Социалистических

Реопуйлии

Зависимое от авт. свидетельства №

Кл, 42i, 17/02

Заявлено 24.XI.1967 (№ 1198714/18-10) с присоединением заявки №

Приоритет

МПК С 01k

УДК 536.21(088.8) Комитет ло делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 14.V.1969. Бюллетень ¹ 17

Дата опубликования описания 26.IX.1969

Автор изобретения

Н. Д. Данилов

Харьковское высшее командно-инженерное училище

Заявитель

УСТРОИСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ТЕПЛОФИЗИЧЕСКИХ

ХАРАКТЕРИСТИК ДИЭЛЕКТРИЧЕСКИХ МАТЕРИАЛОВ

Изобретение относится к устройствам для определения теплофизических характеристик диэлектрических материалов изотермическим методом.

Этот метод позволяет определять теплофизические характеристики материала пластины, находящейся в контакте с полуограниченным телом, из сопоставления значений температур контакта в определенные моменты времени при условии, что теплофизические характеристики материала полуограниченного тела, толщина пластины и температура ее поверхности известны. При проведении эксперимента необходимо измерять только температуру контакта как функцию времени.

Устройство, реализующее этот метод, состоит из холодильника, испытуемого и эталонного ооразцов. Для измерения температуры контакта в данном устройстве используется обычная термопара, «горячий» спай которой устанавливается заподлицо с поверхностью эталонного образца.

Неточность измерения в известном устройстве температуры контакта испытуемого и эталонного тел объясняется тем, что фактически термопара измеряет температуру слоя эталонного тела, близкого к поверхности, а не температуру контакта. Помимо этого, термопара, выполненная из материала, теплофизические свойства которого отличны от свойств материала эталонного тела, искажает температурное поле эталона. Учесть искажения практически невозможно.

Предложенное устройство обеспечивает повышение точности определения теплофизических характеристик благодаря тому, что в нем в качестве датчика температуры использована пленочная термопара, нанесенная на поверх10 ность эталонного образца.

На чертеже представлена схема устройства для определения теплофизических характеристик диэлектрических материалов.

Устройство состоит из эталонного тела 1, на

15 поверхность которого нанесен пленочный термометр 2 сопротивления, образца 8 из испытуемого материала, подставки 4, холодильника б, через который к испытуемому образцу подводится струя воды известной и постоян20 ной температуры, измеряемой термопарой б.

Устройство работает следующим образом.

В течение 1 — 3 час установку в собранном состоянии выдерживают в термостате так, чтобы температура образца и эталонного тела

25 выравнивалась (этот момент может быть определен по отсутствию изменения температуры, фиксируемой термоприемниками) . Затем на поверхность испытуемого образца подают воду и одновременно запускают измерительну1о

30 схему термометра 2 сопротивления (момент

243901

Составитель В. С. Агапова

Техред Л. Я. Левина

Корректор О. Б. Тюрина

Редактор И. С. Грузова

Заказ 2457/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 запуска согласован с моментом появления сигнала с термопары).

Ошибка определения теплофизических характеристик материалов с помощью этого устройства менее 1 .

Предмет изобретения

Устройство для определения теплофизических характеристик диэлектрических материалов, содержащее холодильник, эталонный и испытуемый образцы и датчик температуры контакта между эталонным и испытуемым образцами, отличающееся тем, что, с целью повышения точности определения теплофизических характеристик, в нем в качестве датчика температуры использована пленочная термопара, нанесенная на поверхность эталонного образца.
