Реферат



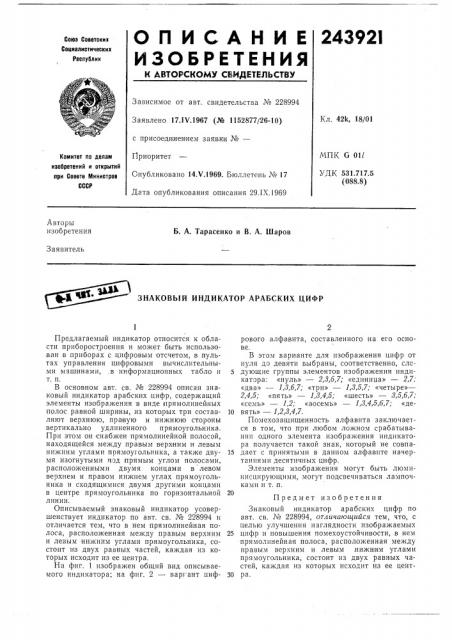

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 228994

Заявлено 17 1Ч.1967 (№ 1152877/26-10) с присоединением заявки №вЂ”

Приоритет

Опубликовано 14.Ч.1969. Бюллетень № 17

Дата опубликования описания 29.1Х.1969

Кл. 42k, 18/01

МПК G 011

УДК 531.717.5 (088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

Б. А. Тарасенко и В, А. Шаров

Заявитель

1 ЗНАКОВЫЙ ИНДИКАТОР АРАБСКИХ ЦИФР

Предлагаемый индикатор относится к области приборостроения и может быть использо,ван в приборах с цифровым отсчетом, в пультах управления цифровыми вычислительными кташинами, .B информационных TB6JIQ т. п.

В основном авт. св. № 228994 описан знаковый индикатор арабских цифр, содержащий элементы изображения в виде прямолинейных полос равной ширины, из которых три составляют верхнюю, правую и нижнюю стороны вертикально удлиненного прямоугольника.

При этом он снабжен прямолинейной полосой, находящейся ме>кду правым верхним и левым нижним углами прямоутольникг, а также двумя изогнутыми под прямым углом полосами, расположенными двумя концами в левом верхнем и правом нижнем углах прямоугольника и сходящимися двумя другими концами в центре прямоугольника по горизонтальной линии.

Описываемый знаковый индикатор усовершенствует индикатор по авт. св. ¹ 228994 и отличается тем, что в нем прямолинейная полоса, располо>кенная между правым верхним и левым нижним углами прямоугольника, состоит из двух равных частей, каждая из которых исходит из ее центра.

На фиг. 1 изображен общий вид описываемого индикатора; на фиг. 2 — вар> ант пифрового алфавита, составленного на его основе.

В этом варианте для изображения цифр от нуля до девяти выбраны, соответственно, слс5 дующие группы элементов изображения индикатора: «нуль» — 2Дб,7; «единиц໠— 2,7;

«дв໠— 1Дб,7; «три» вЂ” 1,8,5,7; «четыре»вЂ”

2,4,5; «пять» — 1,8,4,5; «шесть» — 8,5,б,7;

«семь» — 1,2; «восемь» — 1,8,4,5,б,7; «де10 нять» — 1,2Д4,7.

Помехозащищенность алфавита заключается в том, что при любом ложном срабатывании одного элемента изображения индикатора получается такой знак, который не совпа15 дает с принятыми в данном алфавите начертаниями десятичных цифр.

Элементы изображения могут быть люминисцирующими, могут подсвечиваться лампочками и т. п.

Предмет изобретения

Знаковый индикатор арабских цифр по авт. св. № 228994, отлича ощийся тем, что, с целью улучшения наглядности изображаемых

25 цифр и повышения помехоустойчивости, в нем прямолинейная полоса, расположенная между правым верхним и левым, нижним углами прямоугольника, состоит нз двух равных частей, каждая из которых исходит из ее центЗО ра.

243921

Фсгг, 1

Риг. Я
